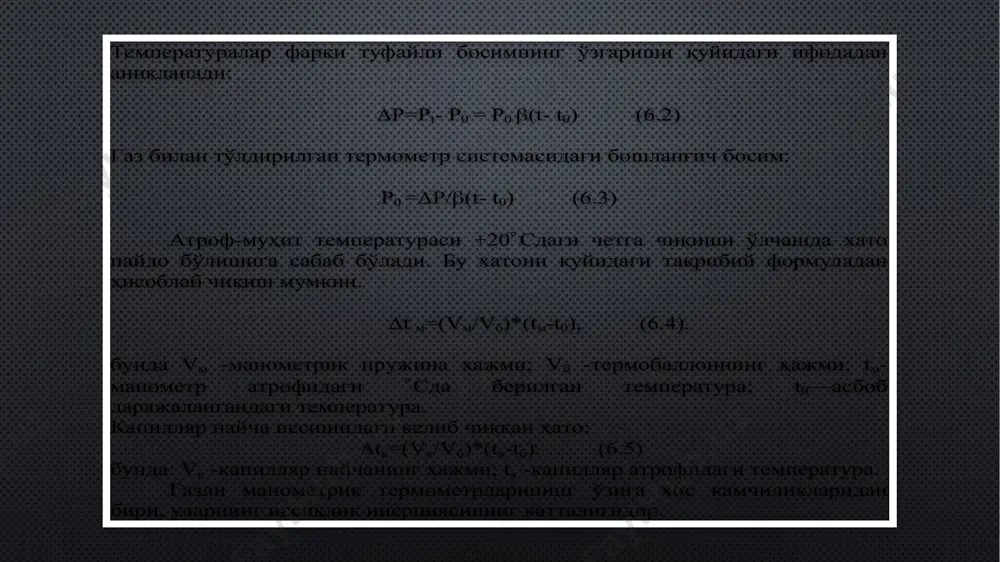

1695045319.pptx температуралар фар қи туфайли босимнинг ўзгариши қуйидаги ифодадан аниқланади: p=p t - p 0 = p 0 (t- t 0 ) (6.2) газ билан тўлдирилган термометр системасидаги бошлан ғич босим: p 0 =p/(t- t 0 ) (6.3) атроф-муҳит температураси +20 сдаги четга чиқиши ўлчашда хато пайдо бўлишига сабаб бўлади. бу хатони қуйидаги тақрибий формуладан ҳисоблаб чиқиш мумкин. t м =(v м /v б )*(t м -t 0 ), (6.4). бунда v м -манометрик пружина хажми; v б -термобаллоннинг ҳажми; t м - манометр атрофидаги сда берилган температура; t 0 —асбоб даражалангандаги температура. капилляр найча иссишидаги келиб чи ққан ҳато: t к =(v к /v б )*(t к -t б ). (6.5) бунда: v к -капилляр найчанинг ҳажми; t к -капилляр атрофидаги температура. газли манометрик термомет рларининг ўзига хос камчиликларидан бири, уларнинг исси қлик инерциясининг катталигидир. мазкур термометрларда термометрик модда сифатида хона температурасидаги, 10 —15мпа босим остидаги симоб ( —30—600 …

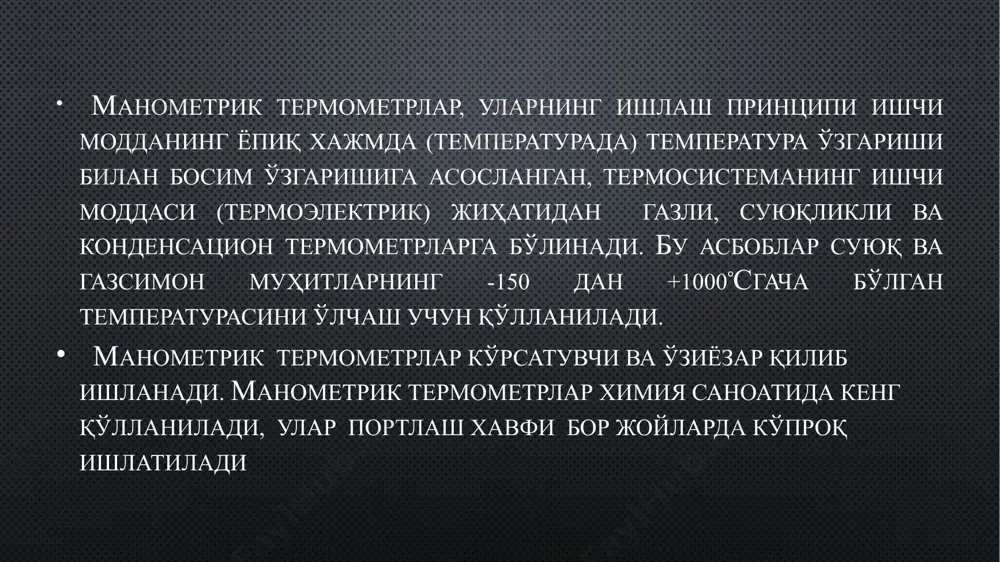

0 с гача булган диапазондаги температурани ўлчайди. терм обаллоннинг 60% қисми суюқлик билан тўлатилади. бошқа манометрик термометрларга қараганда сезгирлиги ю қори, чунки термобаллон устидаги бу ғ тез кенгаяди. манометрик термометрлар тузилиши соддалиги ва автоматик ёзиши билан ажралиб туради. унинг яна бир муҳим афзалликларидан бири ундан ёнгин ва портлаш хавфи бор булган хоналарда фойдаланиш мумкинлигидир. унинг камчиликларига системанинг герметиклиги бузилганда тузатиш қийинлиги ва кўп ҳолларда термобаллон ўлчамларининг катталиги киради. газли ва суюқли манометрик термометрларнинг ани қлик класси: 1; 1,5 ва 2,5, конденсацион термометрларники -1,5; 2,5 ва 4. /docprops/thumbnail.jpeg . манометрик термометрлар манометрик термометрлар режа: газли манометрик термометрлар. суюқликли манометрик термометрлар. конденсацион манометрик термометрлар. манометрик термометрлар, уларнинг ишлаш принципи ишчи модданинг ёпиқ хажмда (температурада) температура ўзгариши билан босим ўзгаришига асосланган, термосистеманинг ишчи моддаси (термоэлектрик) жиҳатидан газли, суюқликли ва конденсацион термометрларга бўлинади. бу асбоблар суюқ ва газсимон муҳитларнинг -150 дан +1000сгача бўлган температурасини ўлчаш учун қўлланилади. манометрик термометрлар кўрсатувчи ва ўзиёзар қилиб ишланади. …

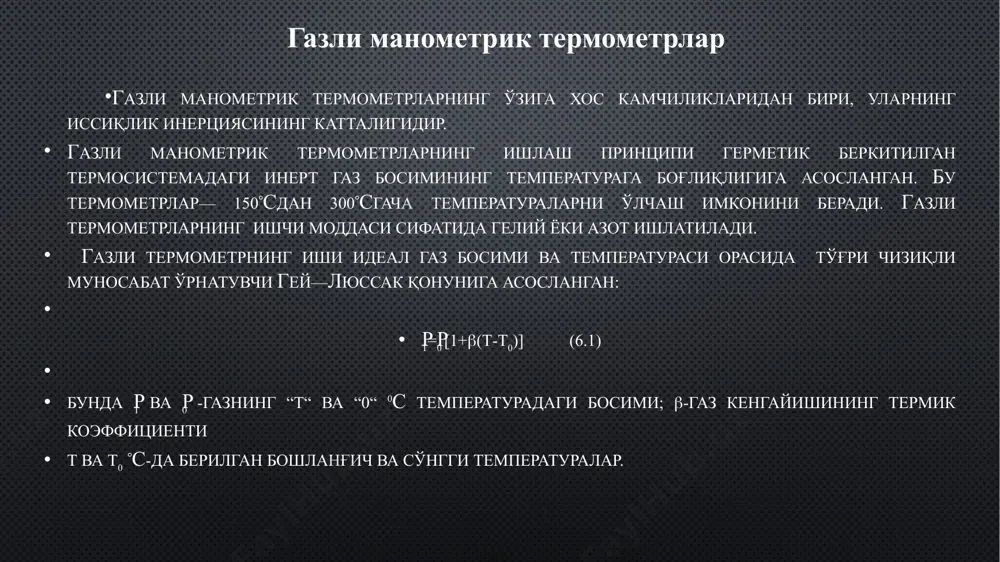

амчиликларидан бири, уларнинг иссиқлик инерциясининг катталигидир. газли манометрик термометрларнинг ишлаш принципи герметик беркитилган термосистемадаги инерт газ босимининг температурага боғлиқлигига асосланган. бу термометрлар— 150сдан 300сгача температураларни ўлчаш имконини беради. газли термометрларнинг ишчи моддаси сифатида гелий ёки азот ишлатилади. газли термометрнинг иши идеал газ босими ва температураси орасида тўғри чизиқли муносабат ўрнатувчи гей—люссак қонунига асосланган: pt=p0 [1+(t-t0)] (6.1) бунда pt ва p0 -газнинг “t“ ва “0“ 0с температурадаги босими; -газ кенгайишининг термик коэффициенти t ва t0 с-да берилган бошланғич ва сўнгги температуралар. газли манометрик термометрлар суюқликли манометрик термометрлар конденсацион манометрик термометрлар конденсацион манометрик термометрлар image2.png image3.emf image4.emf image5.emf
