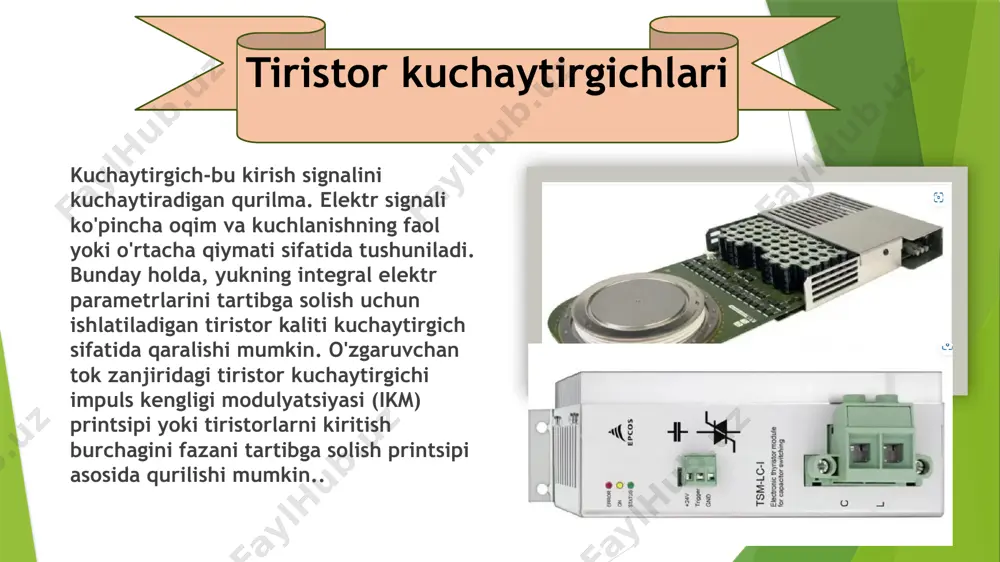

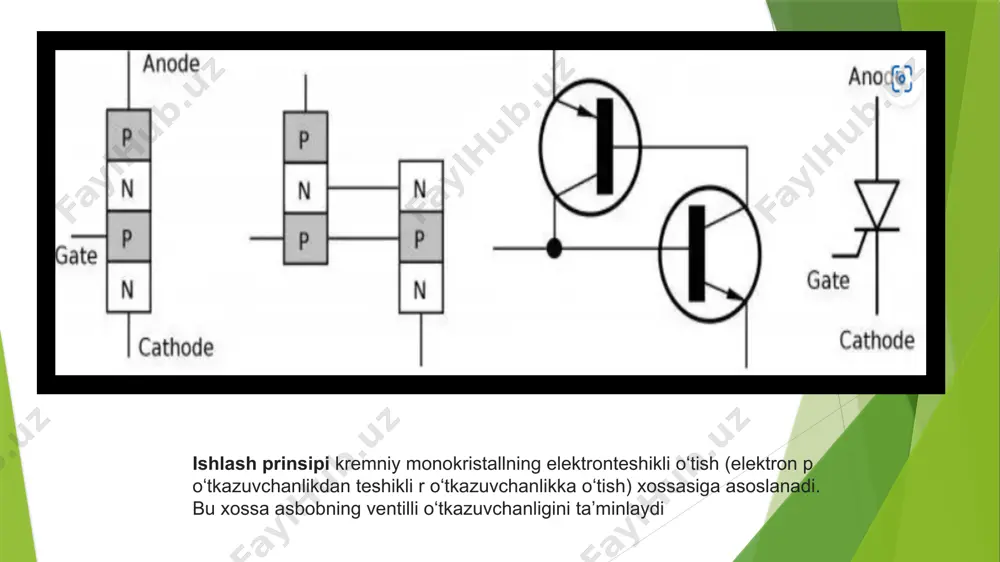

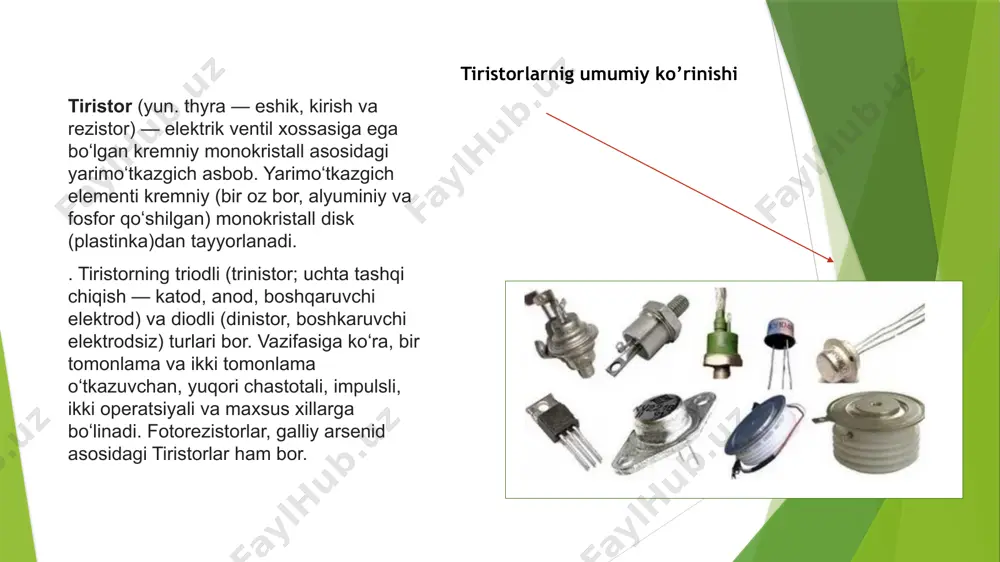

1755239647.pptx avtomatika sxemalarida tiristorli kuchaytirgichlarni ishlatilishi avtomatika sxemalarida tiristorli kuchaytirgichlarni ishlatilishi tiristorlar haqida uumiy tushunchalar tiristorli kuchaytirgichlar ishlash prinsiplari va sozlash jarayoni tiristor (yun. thyra — eshik, kirish va rezistor) — elektrik ventil xossasiga ega boʻlgan kremniy monokristall asosidagi yarimoʻtkazgich asbob. yarimoʻtkazgich elementi kremniy (bir oz bor, alyuminiy va fosfor qoʻshilgan) monokristall disk (plastinka)dan tayyorlanadi. . tiristorning triodli (trinistor; uchta tashqi chiqish — katod, anod, boshqaruvchi elektrod) va diodli (dinistor, boshkaruvchi elektrodsiz) turlari bor. vazifasiga koʻra, bir tomonlama va ikki tomonlama oʻtkazuvchan, yuqori chastotali, impulsli, ikki operatsiyali va maxsus xillarga boʻlinadi. fotorezistorlar, galliy arsenid asosidagi tiristorlar ham bor. tiristorlarnig umumiy ko’rinishi ishlash prinsipi kremniy monokristallning elektronteshikli oʻtish (elektron p oʻtkazuvchanlikdan teshikli r oʻtkazuvchanlikka oʻtish) xossasiga asoslanadi. bu xossa asbobning ventilli oʻtkazuvchanligini taʼminlaydi mavjud muommo kuchaytirgich-bu kirish signalini kuchaytiradigan qurilma. elektr signali ko'pincha oqim va kuchlanishning faol yoki o'rtacha qiymati sifatida tushuniladi. bunday holda, yukning integral elektr parametrlarini tartibga solish uchun …

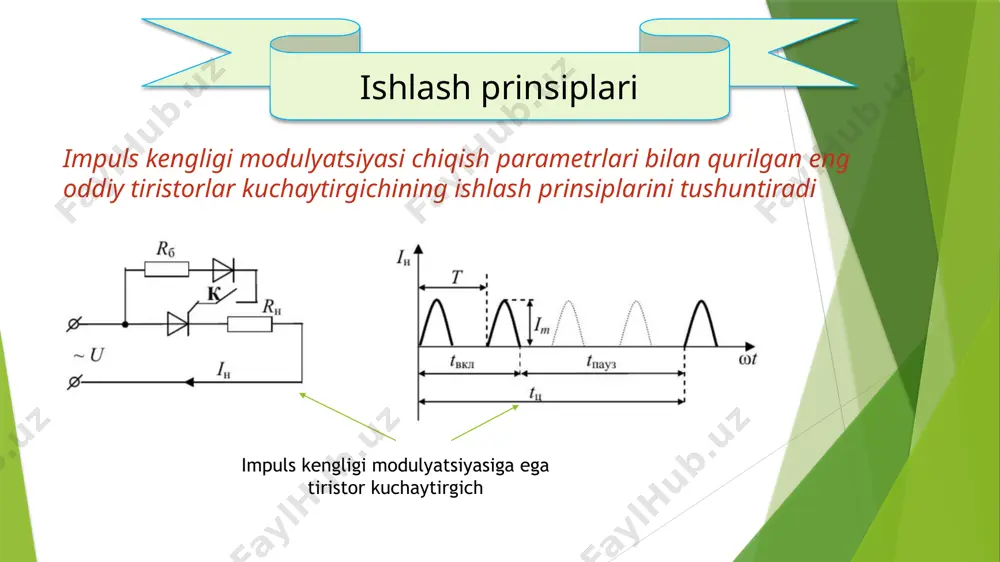

yerda/, " - kontaktlarning zanglashiga olib keladigan sinusoidal oqimining amplituda qiymati; t-tarmoqning o'zgaruvchan kuchlanish davri. agar tiristorning boshqaruv pallasida kalit vaqti-vaqti bilan t davri bilan yopilsa, u holda yuk oqimining o'rtacha qiymati quyidagicha aniqlanadi tiristorning yoqilgan holatining vaqtini o'zgartirib, elektr signal oqimining o'rtacha qiymatini sozlash mumkin. tiristor kuchaytirgichlarini qurishning ko'rib chiqilayotgan usuli elektron yechimlarning soddaligi bilan ajralib turadi, ammo uning kamchiliklari t chastotasi bilan oqim va kuchlanishning integral qiymatlarining tebranishining muqarrarligi, shuning uchun ushbu turdagi qurilmalardan amaliy foydalanish sezilarli inertsiyaga ega bo'lgan yuklar uchun tavsiya etiladi. elektr pechlaridagi isitish elementlari xarakterli misoldir. tiristorlarni sozlash jarayoni fazani tartibga soluvchi tiristor kuchaytirgichlari chiqish parametrlarini tartibga solishni ta'minlaydi. eng oddiy kuchaytirgichning ishlash printsipi bilan izohlanadi fazani tartibga soluvchi tiristor kuchaytirgichning ishlash printsipi e’tiboringiz uchun tashakkur!!! savollar boʻlsa marhamat... image1.jpeg image2.gif image3.jpeg image4.png image5.png image6.png image7.png image8.jpeg image9.jpeg image10.jpeg image11.png image12.png image13.gif image14.png image15.gif
