1 / 10

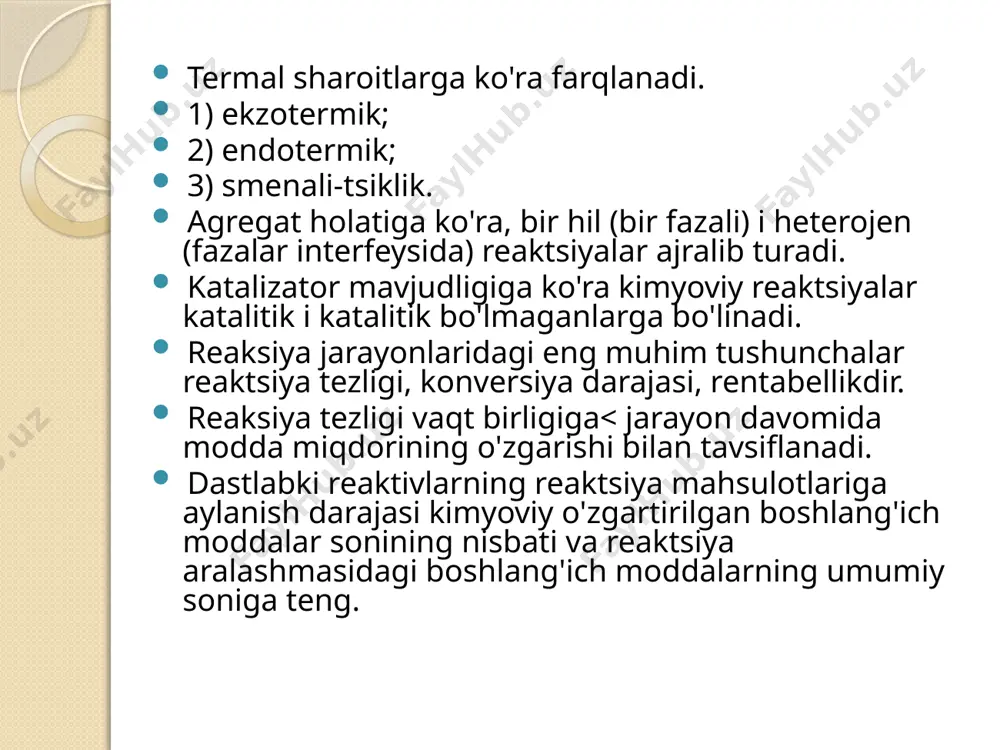

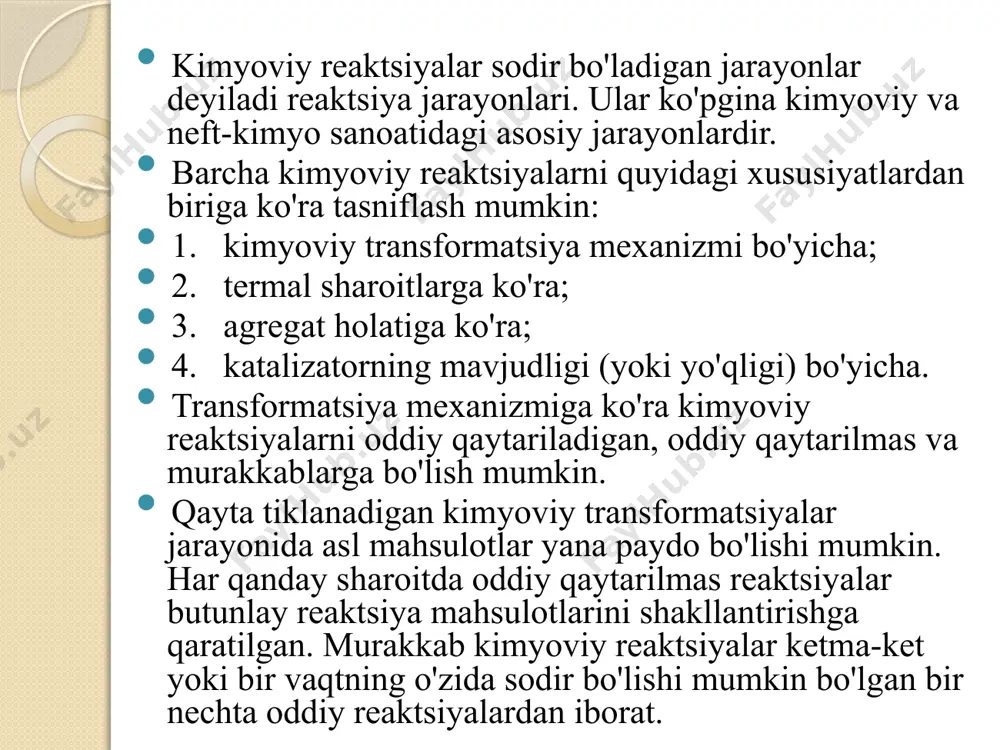

тема: химические реакторы oliy ta’lim fan va innovatsiyalar vazirligi toshkent viloyati hududiy boshqarmasi bekobod shahar kasb-hunar maktabi yo’nalish: kimyoviy ishlab chiqarish mashina va jihozlari chilangari guruh: kich 27а-21 mavzu: reaktorlar ma’ruzachi: nabiyeva saida bekobod 2023 kimyoviy reaktsiyalar sodir bo'ladigan jarayonlar deyiladi reaktsiya jarayonlari. ular ko'pgina kimyoviy va neft-kimyo sanoatidagi asosiy jarayonlardir. barcha kimyoviy reaktsiyalarni quyidagi xususiyatlardan biriga ko'ra tasniflash mumkin: 1. kimyoviy transformatsiya mexanizmi bo'yicha; 2. termal sharoitlarga ko'ra; 3. agregat holatiga ko'ra; 4. katalizatorning mavjudligi (yoki yo'qligi) bo'yicha. transformatsiya mexanizmiga ko'ra kimyoviy reaktsiyalarni oddiy qaytariladigan, oddiy qaytarilmas va murakkablarga bo'lish mumkin. qayta tiklanadigan kimyoviy transformatsiyalar jarayonida asl mahsulotlar yana paydo bo'lishi mumkin. har qanday sharoitda oddiy qaytarilmas reaktsiyalar butunlay reaktsiya mahsulotlarini shakllantirishga qaratilgan. murakkab kimyoviy reaktsiyalar ketma-ket yoki bir vaqtning o'zida sodir bo'lishi mumkin bo'lgan bir nechta oddiy reaktsiyalardan iborat. termal sharoitlarga ko'ra farqlanadi. 1) ekzotermik; 2) endotermik; 3) smenali-tsiklik. agregat holatiga ko'ra, bir hil (bir fazali) i heterojen …

2 / 10

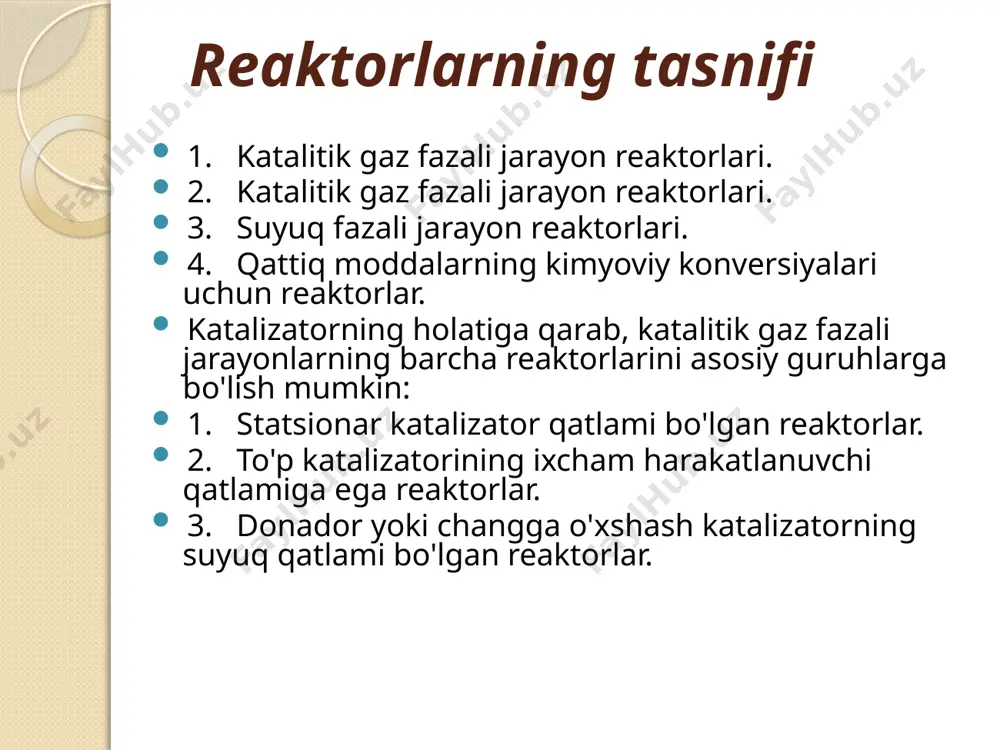

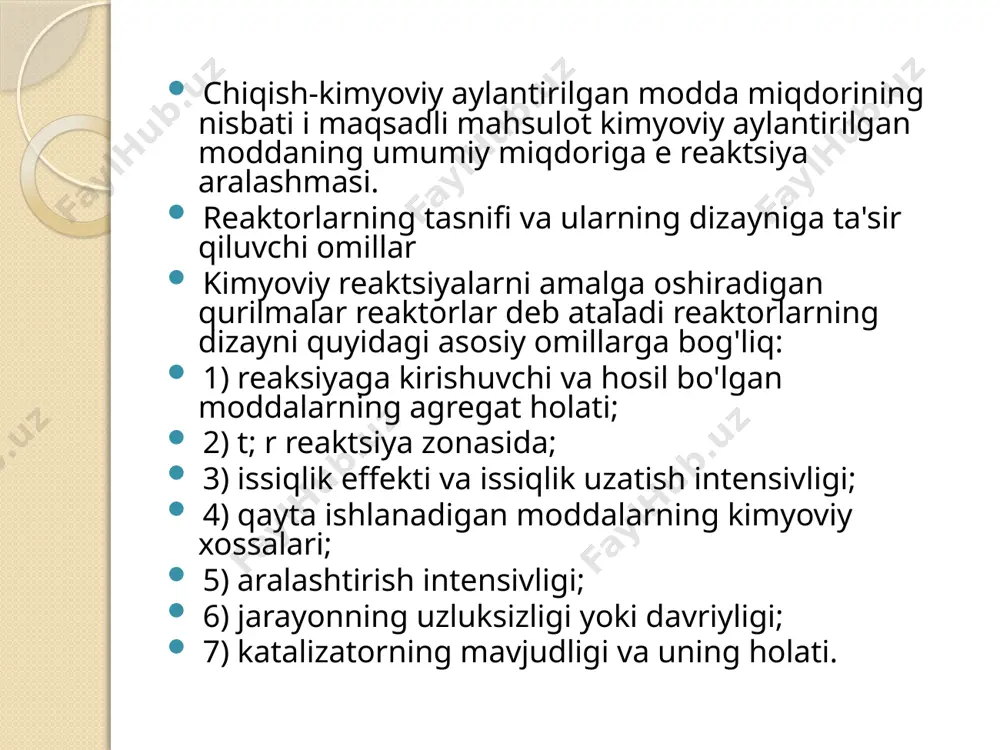

$iqdoriga e reaktsiya aralashmasi. reaktorlarning tasnifi va ularning dizayniga ta'sir qiluvchi omillar kimyoviy reaktsiyalarni amalga oshiradigan qurilmalar reaktorlar deb ataladi reaktorlarning dizayni quyidagi asosiy omillarga bog'liq: 1) reaksiyaga kirishuvchi va hosil bo'lgan moddalarning agregat holati; 2) t; r reaktsiya zonasida; 3) issiqlik effekti va issiqlik uzatish intensivligi; 4) qayta ishlanadigan moddalarning kimyoviy xossalari; 5) aralashtirish intensivligi; 6) jarayonning uzluksizligi yoki davriyligi; 7) katalizatorning mavjudligi va uning holati. reaktorlarning tasnifi 1. katalitik gaz fazali jarayon reaktorlari. 2. katalitik gaz fazali jarayon reaktorlari. 3. suyuq fazali jarayon reaktorlari. 4. qattiq moddalarning kimyoviy konversiyalari uchun reaktorlar. katalizatorning holatiga qarab, katalitik gaz fazali jarayonlarning barcha reaktorlarini asosiy guruhlarga bo'lish mumkin: 1. statsionar katalizator qatlami bo'lgan reaktorlar. 2. to'p katalizatorining ixcham harakatlanuvchi qatlamiga ega reaktorlar. 3. donador yoki changga o'xshash katalizatorning suyuq qatlami bo'lgan reaktorlar. asetilenli gidrogenatsiya reaktori (ebs ishlab chiqarish) c2h2 + h2 \ u003d c2h4 t \ u003d 120°c; 5 p \ u003d …$

3 / 10

uchun termokarmanlar bilan jihozlangan (reaktsiya zonasida t nazorati). qurilmalarning har birida katalizator quyiladigan panjara (javonlar) mavjud. qobiqning ichki yuzasida qo'llab-quvvatlovchi halqa (pastki) payvandlanadi, uning ustiga segmentlardan tashkil topgan panjara (prefabrik) o'rnatiladi. kukunli katalizatorning qaynoq qatlamidagi butan degidrogenatsiya reaktori butanning h-butilenlarga dehidrogenlash jarayonining optimal harorati 560600° c , optimal hajm tezligi 150200, reaktorning yuqori qismidagi bosim 0,130,15 mpa. shu bilan birga, butilen va butadienning ommaviy hosildorligi 74-79% selektivlik bilan 30-34% ni tashkil qiladi.dehidrogenatsiya jarayonida katalizator koks cho'kishi tufayli asta-sekin o'z faoliyatini yo'qotadi. katalizator faoliyatini tiklash uchun u qayta tiklanadi; bu holda koks yoqiladi va uch valentli xromning bir qismi olti valentli oksidlanadi, shuningdek katalizatorning dehidrogenlanish haroratidan taxminan 50° c yuqori qizishi sodir bo'ladi. haddan tashqari qizib ketgan katalizator dehidrogenatsiyaga qaytadi va shu bilan birga endotermik reaktsiya uchun zarur bo'lgan issiqlikni beradi. reaktor - regenerator tizimida aylanib yuradigan katalizatorning massasi hosil bo'lgan butadienning 1 tonnasiga 15-17 tonnani tashkil qiladi. oltnlarni alkenlarga, xususan …

4 / 10

bilan qoplangan issiqqa chidamli g'isht bilan qoplangan. reaktorning pastki qismida gaz taqsimlovchi panjara-10 mavjud bo'lib, uning ustiga 8-12 qismli gorizontal panjara yoki panjara turi-9 joylashtirilgan. reaktorning o'rta qismida kontakt gazlarini tez sovutish (söndürme) uchun 12-bobin o'rnatilgan. reaktorning yuqori qismida kontakt gazni o'zi olib ketayotgan katalizator changining asosiy massasidan ozod qilish uchun siklon-2 o'rnatilgan. haddan tashqari qizib ketgan butak fraktsiyasining bug'lari! pechlar gaz taqsimlash panjarasi-10 ostiga, so'ngra seksiyali panjaralar-9 orqali reaktorning pastki zonasiga kiradi. pastki zonada, 570-600° c haroratda changli katalizatorning qaynoq qatlamida butan butilenga dehidrogenlanadi. lasan-12 da söndürüldükten va siklonlarda changdan tozalangandan so'ng, reaktorning yuqori qismidan taxminan 580° c haroratda bo'lgan kontaktli gaz utilizator qozoniga, so'ngra butan-butilen fraktsiyasini ajratish uchun yuboriladi. reaktorning yuqori qismidagi bosim taxminan 0,15 mpa ni tashkil qiladi. taxminan 500° c haroratda bo'lgan oksidlangan katalizator qaynab turgan katalizator qatlamining pastki qismidan reaktorning bug ' qismiga kiradi, u erda azot katalizatordan reaktsiya mahsulotlarini olib tashlash uchun beriladi. reaktorning …

5 / 10
