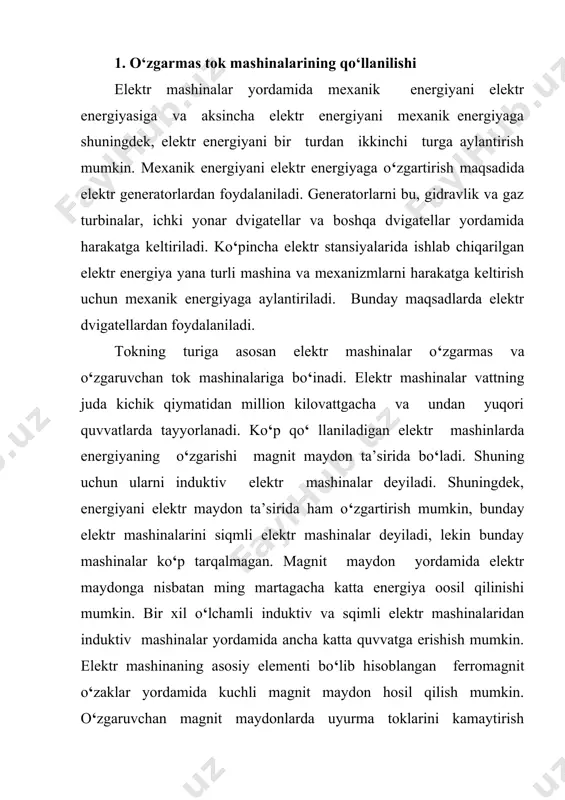

1451618170_62778.doc v b e ym l = v b e e ym y l 2 2 = = �embed pbrush�� _1053087191 o‘zgarmas tok mashinalarining tuzilishi va ishlash prinsipi, magnit zanjirini hisoblash reja: 1. o‘zgarmas tok mashinalarining qo‘llanilishi 2. o‘zgarmas tok mashinasining tuzilishi 3. o‘zgarmas tok mashinalarining ishlash prinsipi 1. o‘zgarmas tok mashinalarining qo‘llanilishi elektr mashinalar yordamida mexanik energiyani elektr energiyasiga va aksincha elektr energiyani mexanik energiyaga shuningdek, elektr energiyani bir turdan ikkinchi turga aylantirish mumkin. mexanik energiyani elektr energiyaga o‘zgartirish maqsadida elektr generatorlardan foydalaniladi. generatorlarni bu, gidravlik va gaz turbinalar, ichki yonar dvigatellar va boshqa dvigatellar yordamida harakatga keltiriladi. ko‘pincha elektr stansiyalarida ishlab chiqarilgan elektr energiya yana turli mashina va mexanizmlarni harakatga keltirish uchun mexanik energiyaga aylantiriladi. bunday maqsadlarda elektr dvigatellardan foydalaniladi. tokning turiga asosan elektr mashinalar o‘zgarmas va o‘zgaruvchan tok mashinalariga bo‘inadi. elektr mashinalar vattning juda kichik qiymatidan million kilovattgacha va undan yuqori quvvatlarda tayyorlanadi. ko‘p qo‘ llaniladigan elektr …

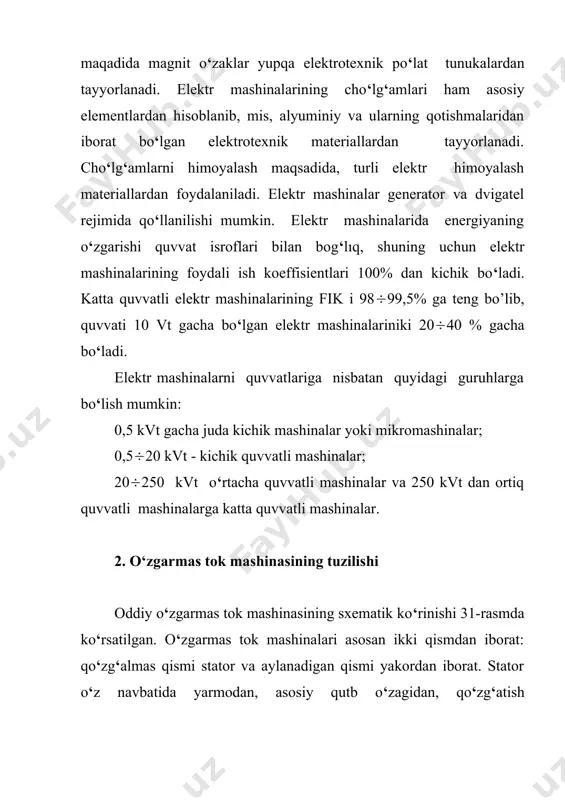

exnik po‘lat tunukalardan tayyorlanadi. elektr mashinalarining cho‘lg‘amlari ham asosiy elementlardan hisoblanib, mis, alyuminiy va ularning qotishmalaridan iborat bo‘lgan elektrotexnik materiallardan tayyorlanadi. cho‘lg‘amlarni himoyalash maqsadida, turli elektr himoyalash materiallardan foydalaniladi. elektr mashinalar generator va dvigatel rejimida qo‘llanilishi mumkin. elektr mashinalarida energiyaning o‘zgarishi quvvat isroflari bilan bog‘lıq, shuning uchun elektr mashinalarining foydali ish koeffisientlari 100% dan kichik bo‘ladi. katta quvvatli elektr mashinalarining fik i 98(99,5% ga teng bo’lib, quvvati 10 vt gacha bo‘lgan elektr mashinalariniki 20(40 % gacha bo‘ladi. elektr mashinalarni quvvatlariga nisbatan quyidagi guruhlarga bo‘lish mumkin: 0,5 kvt gacha juda kichik mashinalar yoki mikromashinalar; 0,5(20 kvt - kichik quvvatli mashinalar; 20(250 kvt o‘rtacha quvvatli mashinalar va 250 kvt dan ortiq quvvatli mashinalarga katta quvvatli mashinalar. 2. o‘zgarmas tok mashinasining tuzilishi oddiy o‘zgarmas tok mashinasining sxematik ko‘rinishi 31-rasmda ko‘rsatilgan. o‘zgarmas tok mashinalari asosan ikki qismdan iborat: qo‘zg‘almas qismi stator va aylanadigan qismi yakordan iborat. stator o‘z navbatida yarmodan, asosiy qutb o‘zagidan, qo‘zg‘atish …

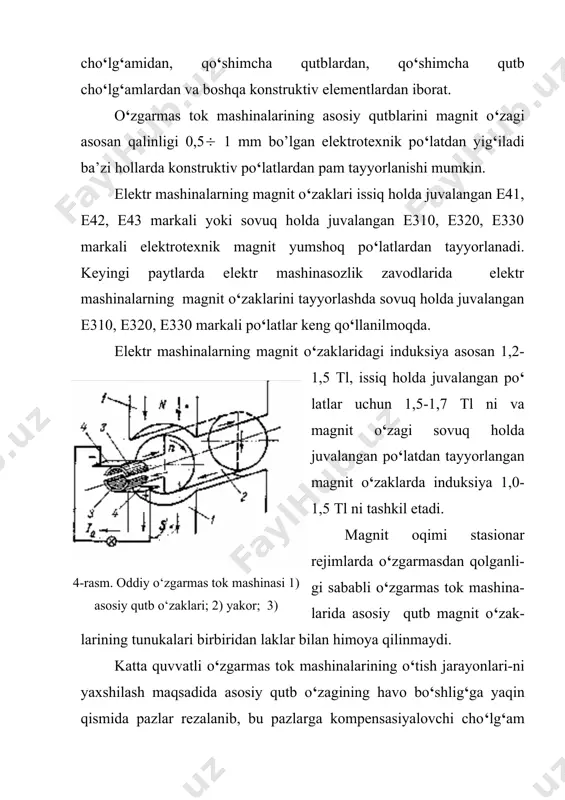

si 1) asosiy qutb o‘zaklari; 2) yakor; 3) kollektor plastinalari; 4) cho‘tkalar elektr mashinalarning magnit o‘zaklaridagi induksiya asosan 1,2-1,5 tl, issiq holda juvalangan po‘ latlar uchun 1,5-1,7 tl ni va magnit o‘zagi sovuq holda juvalangan po‘latdan tayyorlangan magnit o‘zaklarda induksiya 1,0-1,5 tl ni tashkil etadi. magnit oqimi stasionar rejimlarda o‘zgarmasdan qolganli-gi sababli o‘zgarmas tok mashina-larida asosiy qutb magnit o‘zak-larining tunukalari birbiridan laklar bilan himoya qilinmaydi. katta quvvatli o‘zgarmas tok mashinalarining o‘tish jarayonlari-ni yaxshilash maqsadida asosiy qutb o‘zagining havo bo‘shlig‘ga yaqin qismida pazlar rezalanib, bu pazlarga kompensasiyalovchi cho‘lg‘am seksiyalari joylashtiriladi. bu sek-siyalar o‘zaro ketma-ket ulanib, cho‘tkalar orqali yakor cho‘lg‘ami bilan ham ketma-ket ulanadi. qo‘shimcha qutb o‘zaklari yaxlit o‘zakdan tayyorlanadi va ikkita asosiy o‘zaklar o‘rtasiga joylashtiriladi. qo‘shimcha qutb cho‘lg‘amlari kommutasiya jarayonini yaxshilashga xizmat qiladi, shuning uchun kompensasiyalovchi cho‘lg‘amlarga o‘xshash yakor cho‘lg‘ami bilan ketma-ket ulanadi. o‘zgarmas tok mashinalarining qo‘zatish cho‘lg‘amlari misdan tayyorlanib, asosiy qutb o‘zaklariga o‘rnatiladi, yaxshiroq sovutish uchun cho‘lg‘amni bir necha qismlarga …

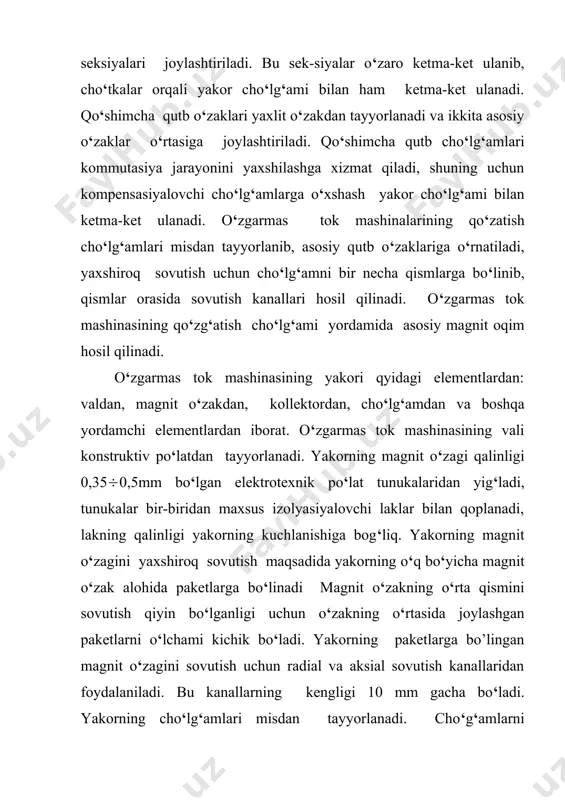

tlarga bo‘linadi magnit o‘zakning o‘rta qismini sovutish qiyin bo‘lganligi uchun o‘zakning o‘rtasida joylashgan paketlarni o‘lchami kichik bo‘ladi. yakorning paketlarga bo’lingan magnit o‘zagini sovutish uchun radial va aksial sovutish kanallaridan foydalaniladi. bu kanallarning kengligi 10 mm gacha bo‘ladi. yakorning cho‘lg‘amlari misdan tayyorlanadi. cho‘g‘amlarni tayyorlash uchun cho‘lg‘amning yoyilgan sxemasi chiziladi, g‘altaklarning boshi va oxiri kollektor tunukalariga ulanadi. kollektor o‘zgarmas tok mashinalarida mexanik to‘g‘rilagich vazifasini bajaradi. o‘zgarmas tok mashinalarida kollektor misdan tayyorlangan alohida kollektor tunukalaridan yig‘iladi, so‘ngra valga o‘rnatiladi. kollektor tunukalari orqali o‘zgarmas tok generatorlaridan elektr quvvat iste’molchilarga elektr cho‘tkalar orqali uzatiladi, dvigatel rejimida esa cho‘tkalar orqali yakor cho‘lg‘amiga elektr quvvati keltiriladi. yakorning valiga o‘zgarmas tok mashinalarining sovutish sistemasini yaxshilash maqsadida havo purkagichi (ventilyator) o‘rnatiladi. katta quvvatli o‘zgarmas tok mashinalarida podshipniklar alohida shitlarga o‘rnatiladi. katta quvvatli o‘zgarmas tok mashinalarida magnit o‘zak segmentlar ko‘rinishidagi elektrotexnik tunukalaridan yig‘ilishi mumkin. o‘zgarmas tok mashinalarning yarmosi uning korpusi ham bo‘lib hisoblanadi. mashinaning yarmosi asosan konstruktiv po‘latdan tayyorlanadi, ba’zi …

agnit o‘zaklari ferromagnit materiallardan tayyorlanadi. o‘zgarmas tok mashinasining yakorini aylantirilganda, qo‘zg‘atish cho‘lg‘ami hosil qilgan asosiy magnit maydon kuch chiziqlari bilan kesishgan yakorr cho‘lg‘amlarida elektr yurituvchi kuch induksiyalanadi. yakor cho‘lg‘amidagi elektr yurituvchi kuchning yo‘nalishi o‘ng qo‘l qoidasi yordamida aniqlanadi. magnit maydon o‘zgarmas bo‘lganligi sababli cho‘lg‘amdagi elektr yurituvchi kuch aylanish elektr yurituvchi kuchi deb ataladi. yakor cho‘lg‘amining bitta o‘tkazgichidagi elektr yurituvchi kuch (1) bu yerda: v - havo bo‘shlig‘idagi magnit maydon induksiyasi; l - o‘tkazgichning uzunligi; v = 2rn - o‘tkazgichning chiziqli tezligi. seksiyaning o‘tkazgichlari simmetrik bo‘lganligi sababli, ularda bir xil kattalikdagi elektr yurituvchi kuchlar hosil bo‘lib, ular kontur bo‘yicha qo‘shiladi va chiziqli tezlik bilan aylanayotgan yakor cho‘lg‘amining bitta o‘ramidagi elektr yurituvchi kuch quyidagicha bo‘ladi: (2) yakor cho‘lg‘amlari navbatma-navbat shimoliy va janubiy qutb o‘zaklari ostida bo‘lganligi sababli hosil bo‘lgan elektr yurituvchi kuch o‘zgaruvchan xarakterga ega bo‘ladi (5,a-rasm). elektr yurituvchi kuchning tarqalish formasi vaqtga bog‘liq ravishda induksiya v ning havo bo‘shliq bo‘ylab tarqalish …
