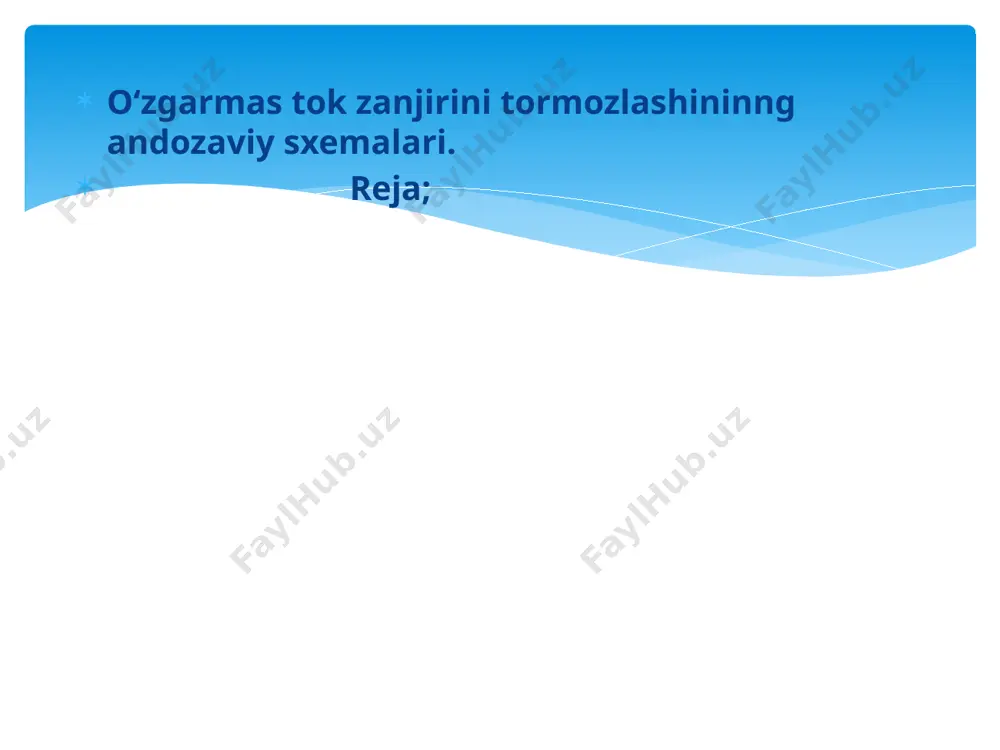

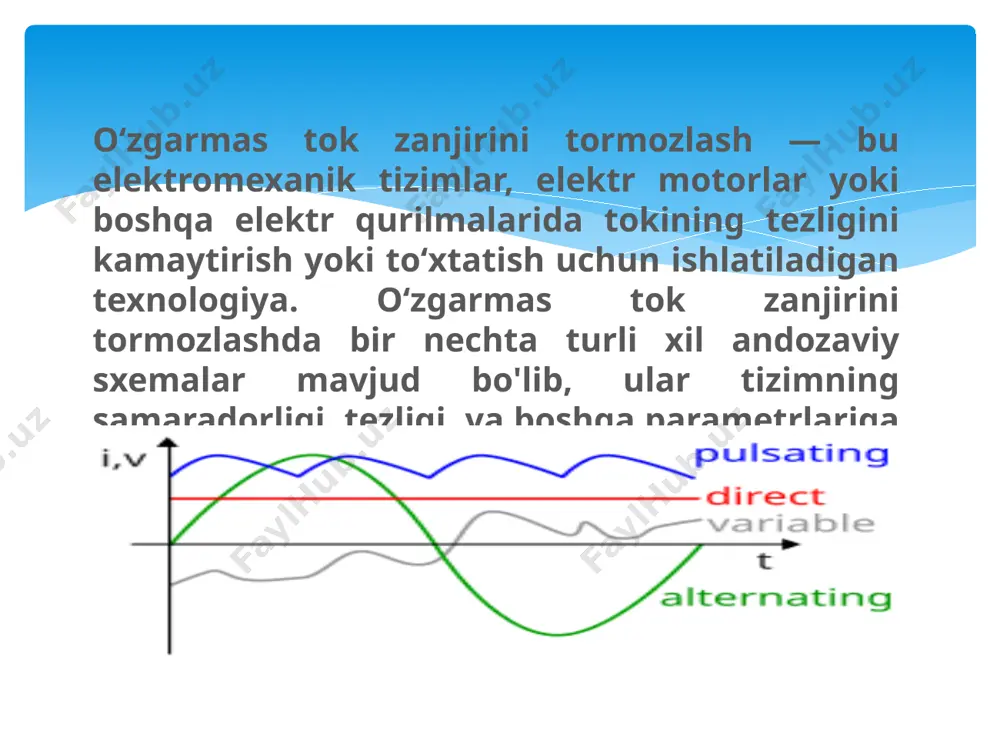

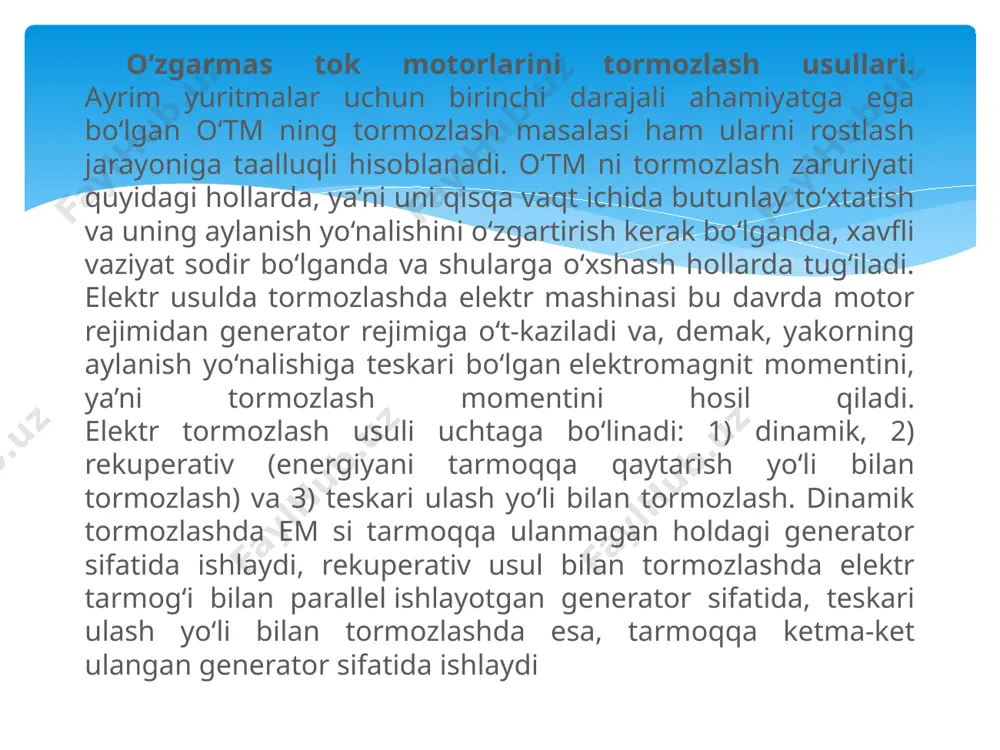

andijon mashinasozlik insituti elektrotexnika fakulteti eee yo’nalishi k 91 21 guruh talabasi yuldasheva odinaning elektr mexanik tizimlar va komplekslarni boshqarish fanidan tayyorlagan mustaqil ishi andijon mashinasozlik insituti elektrotexnika fakulteti eee yo’nalishi k 91 21 guruh talabasi yuldasheva odinaning elektr mexanik tizimlar va komplekslarni boshqarish fanidan tayyorlagan mustaqil ishi oʻzgarmas tok zanjirini tormozlashininng andozaviy sxemalari. reja; oʻzgarmas tok zanjirini tormozlash — bu elektromexanik tizimlar, elektr motorlar yoki boshqa elektr qurilmalarida tokining tezligini kamaytirish yoki toʻxtatish uchun ishlatiladigan texnologiya. oʻzgarmas tok zanjirini tormozlashda bir nechta turli xil andozaviy sxemalar mavjud bo'lib, ular tizimning samaradorligi, tezligi, va boshqa parametrlariga bog'liq ravishda ishlatiladi. o‘zgarmas tok motorlarini tormozlash usullari. ayrim yuritmalar uchun birinchi darajali ahamiyatga ega bo‘lgan o‘tm ning tormozlash masalasi ham ularni rostlash jarayoniga taalluqli hisoblanadi. o‘tm ni tormozlash zaruriyati quyidagi hollarda, ya’ni uni qisqa vaqt ichida butunlay to‘xtatish va uning aylanish yo‘nalishini o‘zgartirish kerak bo‘lganda, xavfli vaziyat sodir bo‘lganda va shularga o‘xshash hollarda …

2 / 16

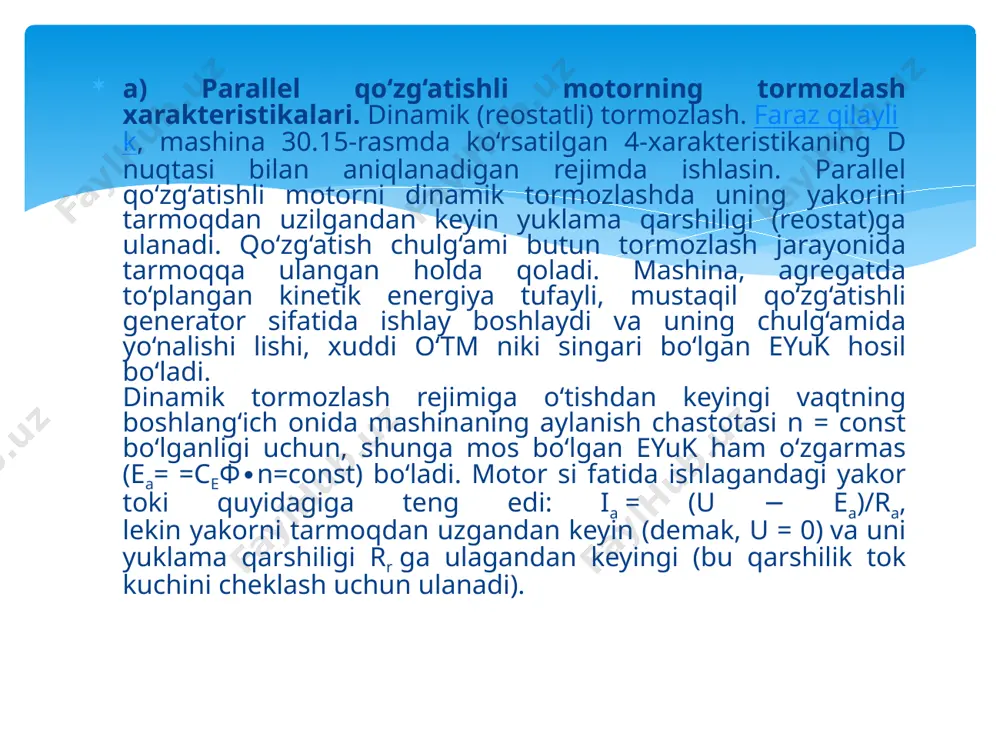

xarakteristikalari. dinamik (reostatli) tormozlash. faraz qilaylik, mashina 30.15-rasmda ko‘rsatilgan 4-xarakteristikaning d nuqtasi bilan aniqlanadigan rejimda ishlasin. parallel qo‘zg‘atishli motorni dinamik tormozlashda uning yakorini tarmoqdan uzilgandan keyin yuklama qarshiligi (reostat)ga ulanadi. qo‘zg‘atish chulg‘ami butun tormozlash jarayonida tarmoqqa ulangan holda qoladi. mashina, agregatda to‘plangan kinetik energiya tufayli, mustaqil qo‘zg‘atishli generator sifatida ishlay boshlaydi va uning chulg‘amida yo‘nalishi lishi, xuddi o‘tm niki singari bo‘lgan eyuk hosil bo‘ladi. dinamik tormozlash rejimiga o‘tishdan keyingi vaqtning boshlang‘ich onida mashinaning aylanish chastotasi n = const bo‘lganligi uchun, shunga mos bo‘lgan eyuk ham o‘zgarmas (ea= =ceф∙n=const) bo‘ladi. motor si fatida ishlagandagi yakor toki quyidagiga teng edi: ia = (u − ea)/ra, lekin yakorni tarmoqdan uzgandan keyin (demak, u = 0) va uni yuklama qarshiligi rr ga ulagandan keyingi (bu qarshilik tok kuchini cheklash uchun ulanadi). reostatik tormozlash.reostatik tormozlashda tormozlash momenti reostat (qarshilik) orqali boshqariladi. bu sxema oʻzgarmas tok motorlarida keng qoʻllaniladi. reostatik tormozlashda motorga parallel ravishda qoʻshilgan qarshilikning …

3 / 16

b, qarshilikning qiymati va motorning tokini dinamik ravishda sozlash amalga oshiriladi. tormozlash jarayonida motorni vaqtincha kam tezlikda ishlatish orqali tizimni sekinlashtirishga olib keladi. egenerativ tormozlash regenerativ tormozlashda motorning tormozlash momenti elektr energiyasini qaytarish va tizimga yuborish imkonini beradi. bu usulda motor generator sifatida ishlaydi, va tormozlashda yuzaga kelgan energiya elektr tarmog'iga yoki batareyaga uzatiladi. regenerativ tormozlashning asosiy afzalligi — energiyani qaytarish imkoniyatidir, lekin bu usul faqat ba'zi tizimlarda, masalan, elektromobillarda yoki elektr poyezdlarida samarali ishlaydi. seriyali tormozlash (motorni qayta ulanadigan tormozlash) seriyali tormozlashda zanjirda motorning ishlash jarayoni, ayniqsa, yukni to'xtatish yoki qisqa muddatli to'xtashlar uchun mo'ljallangan. bu metodda motorning tashqi fazalari orasidagi qarshilik tarmoqqa kiradigan tokni sekinlashtirishga yordam beradi. seriyali tormozlash asosan yuqori tezlikda ishlaydigan motorlar uchun qo'llaniladi. seriyali tormozlash sxemasi: bunda motor o'zgarmas tokni qabul qiladi, lekin fazalar oralig‘ida o‘zgarishlar bilan qachonki tezlikni to‘xtatish kerak bo‘lsa, motor qisqa muddatda tormozlanadi. asosiy afzalligi — motorni tormozlash jarayonida motorning mexanik qismlariga …

4 / 16

i va momenti to'liq raqamli tizim orqali boshqariladi. tormozlash jarayoni motorning tezligi va torkiga qarab moslashtiriladi. kontrolni tormozlash sxemasi: tormozlash tizimida foydalanilgan raqamli boshqaruv qurilmalari orqali motorning tormozlash jarayoni aniq va tez boshqariladi. bu usulni asosan yuqori texnologiyali sanoat tizimlarida va avtomatik boshqaruv tizimlarida ishlatish mumkin. to’g’ridan-to’g’ri uzilish bilan tormozlash. to'g'ridan-to'g'ri uzilish bilan tormozlash bu usulda motor to'g'ridan-to'g'ri oʻchiriladi va bu ortiqcha energiya motorning o'zida biriktirilgan qarshiliklarda to'planadi. bu metod qiyin holatlarda, masalan, katta yuklarni to'xtatishda ishlatiladi, ammo ortiqcha energiya samaradorlikni kamaytirishi mumkin. induktsion tormozlash induktsion tormozlashda motor rotoriga induktsiya kuchlari yordamida tormozlash momenti qoʻshiladi. bu metodning afzalligi — elektromagnit tormozlash tizimlarini tezda amalga oshirish imkonini beradi. induktsion tormozlash tizimlarida energiya yo'qotishlari minimal bo'lib, samaradorlik yuqori bo'lishi mumkin. hibrid tormozlash (reostatik + regenerativ tormozlash) hibrid tormozlash sxemasi reostatik va regenerativ tormozlashning kombinatsiyasidan foydalanadi. bu sxema tizimda ortiqcha energiya qaytarilishiga imkon beradi, lekin bir vaqtda tormozlash uchun zarur bo‘lgan momentni ham …

5 / 16

ni faollashtirish orqali motorni sekinlashtiradi.induktsion tormozlash sxemasi:bu tormozlashda stator maydonlari rotor bilan o‘zaro ta'sir qiladi, natijada tormozlash momenti keltiriladi.elektromagnit tormozlar ko'pincha elektr transportlarida va yirik sanoat tizimlarida ishlatiladi, chunki ular yuqori samaradorlikni ta'minlaydi va mexanik tormoz tizimlaridan farqli o'laroq, ta'mirlash zaruratini kamaytiradi. magnitli tormozlash usulida superkondensatorlar yordamida ortiqcha energiya yig‘iladi va qayta ishlatiladi. superkondensatorlar yuqori energiya siqilishiga ega bo‘lib, ular orqali tormozlashda yuzaga kelgan energiya saqlanadi va keyin tizimga qaytariladi.magnitli tormozlash sxemasi:elektr transport vositalarida va transport infratuzilmasida ortiqcha energiya qaytarish uchun ishlatiladi.bu tizimda superkondensatorlar yordamida ortiqcha energiya yig'iladi va keyinchalik foydalanuvchi tizimga uzatiladi.afzalliklari: yuqori samaradorlik, energiya saqlash va tez qaytarish imkoniyati. xulosa: oʻzgarmas tok zanjirlarini tormozlashda qo'llaniladigan andozaviy sxemalar har bir tizimning maqsadi va talablari asosida tanlanadi. reostatik va dinamik tormozlashlar oddiyroq tizimlar uchun ishlatiladi, regenerativ tormozlash esa energiya tejashni maqsad qilgan tizimlar uchun mos keladi. induktsion tormozlash esa yuqori samaradorlikka ega bo'lib, sanoat va transport tizimlarida keng qo'llaniladi. oʻzgarmas …
