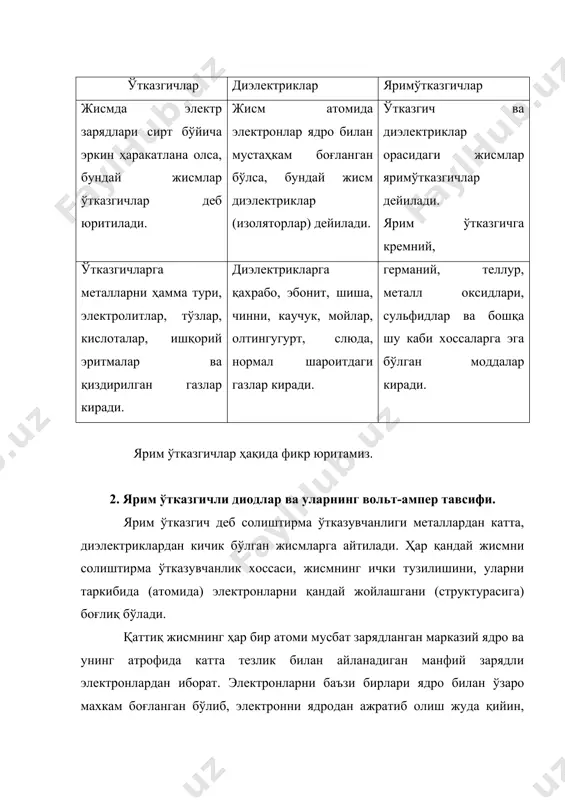

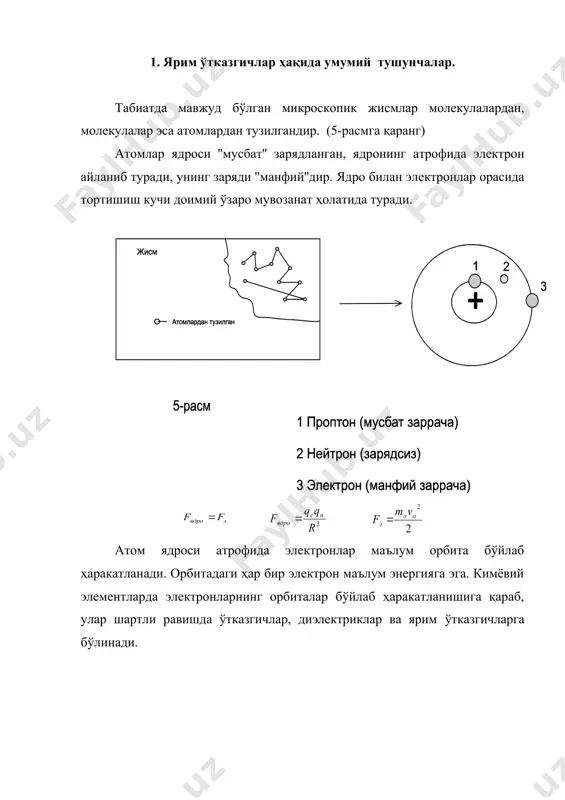

1403968400_49820.doc э ядро f f = 2 r q q f п e ядро = 2 2 o o э v m f = электрон 6-расм р т ярим ўтказгичли асбоблар ва қурилмалар ҳақида умумий маълумот. режа: 1. ярим ўтказгичлар ҳақида умумий тушунчалар. 2. ярим ўтказгичли диодлар ва уларнинг вольт-ампер тавсифи. .3. ярим ўтказгичли қурилмаларни белгиланиши. 1. ярим ўтказгичлар ҳақида умумий тушунчалар. табиатда мавжуд бўлган микроскопик жисмлар молекулалардан, молекулалар эса атомлардан тузилгандир. (5-расмга қаранг) атомлар ядроси ''мусбат'' зарядланган, ядронинг атрофида электрон айланиб туради, унинг заряди ''манфий''дир. ядро билан электронлар орасида тортишиш кучи доимий ўзаро мувозанат ҳолатида туради. атом ядроси атрофида электронлар маълум орбита бўйлаб ҳаракатланади. орбитадаги ҳар бир электрон маълум энергияга эга. кимёвий элементларда электронларнинг орбиталар бўйлаб ҳаракатланишига қараб, улар шартли равишда ўтказгичлар, диэлектриклар ва ярим ўтказгичларга бўлинади. ўтказгичлар диэлектриклар яримўтказгичлар жисмда электр зарядлари сирт бўйича эркин ҳаракатлана олса, бундай жисмлар ўтказгичлар деб юритилади. жисм атомида электронлар ядро билан мустаҳкам …

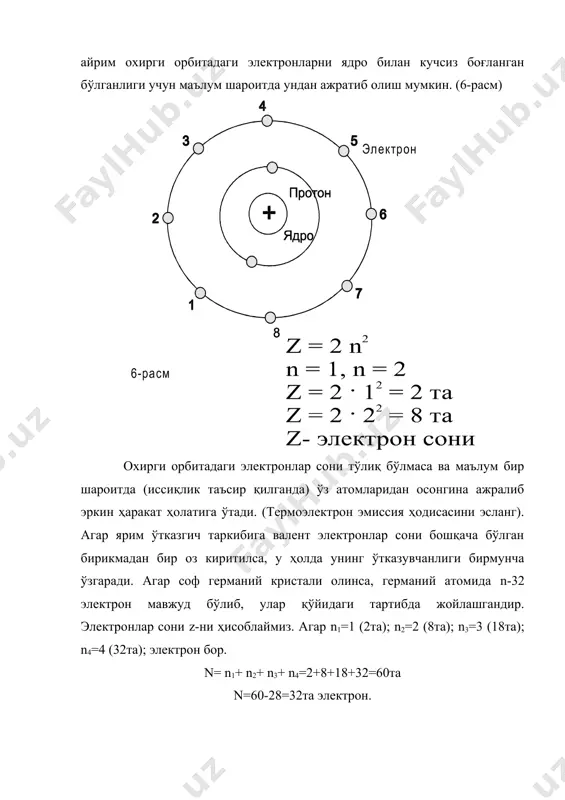

) боғлиқ бўлади. қаттиқ жисмнинг ҳар бир атоми мусбат зарядланган марказий ядро ва унинг атрофида катта тезлик билан айланадиган манфий зарядли электронлардан иборат. электронларни баъзи бирлари ядро билан ўзаро махкам боғланган бўлиб, электронни ядродан ажратиб олиш жуда қийин, айрим охирги орбитадаги электронларни ядро билан кучсиз боғланган бўлганлиги учун маълум шароитда ундан ажратиб олиш мумкин. (6-расм) охирги орбитадаги электронлар сони тўлиқ бўлмаса ва маълум бир шароитда (иссиқлик таъсир қилганда) ўз атомларидан осонгина ажралиб эркин ҳаракат ҳолатига ўтади. (термоэлектрон эмиссия ҳодисасини эсланг). агар ярим ўтказгич таркибига валент электронлар сони бошқача бўлган бирикмадан бир оз киритилса, у ҳолда унинг ўтказувчанлиги бирмунча ўзгаради. агар соф германий кристали олинса, германий атомида n-32 электрон мавжуд бўлиб, улар қўйидаги тартибда жойлашгандир. электронлар сони z-ни ҳисоблаймиз. агар n1=1 (2та); n2=2 (8та); n3=3 (18та); n4=4 (32та); электрон бор. n= n1+ n2+ n3+ n4=2+8+18+32=60та n=60-28=32та электрон. ярим ўтказгичлар электроникаси солиштирма электр ўтказувчанлик ўтказгич ва диэлектрикларнинг электр ўтказувчанликлари орасида бўлган махсус …

ли триодлар тунелли диодлар стабелит- ронлар тўғрила- гичлар блоклари нур сочувчи диодлар. ўтказувчан диодлар ток стабили- заторлари ярим ўтказгичли асбобларнинг электр чизмаларга белгиланиши. ярим ўтказгич номи чизмада белгиланиши 1 2 3 1 ярим ўтказгичли тўғрилагич диоди 2 тунелли диодлар 3 тескариланган диодлар 4 бир томонлама ўтказувчан диодлар(стабилетрон) 5 икки томонлама ўтказувчан диодлар(стабилетрон) 6 варикап диодлар 7 диодли тристорлар 8 аноди бошқариладиган тристорлар 9 катоди бошқариладиган тристорлар 10 аноди бошқариладиган ва очиб ёпиладиган тристорли диодлар 11 катоди бошқариладиган ва очиб ёпиладиган тристорли диодлар 12 нур сочувчи диодлар 13 жуфт диодлар (оптопора) 14 жуфт тристорли диордлар барча ишлаб чиқарилган диодлар ташқи ҳарорати 60-70ос бўлганда ҳам нуқсонсиз ва беҳато ишлайверади. адабиётлар: 1. демирчян к.с. теорическая электро техника. москва, 1985 г. «энергия», 1-2 часть. 2. матханов и.н. основы анализа электрических церей. москва, 1985 г., «энергия». 3. федоров а.а. электроснабжения пром.предприятия. москва, 1976 г. «энергия». 4. веников в.а. математические задачи энергетики. москва, «высшая школа», 1980 …

ярим ўтказгичли асбоблар ва қурилмалар ҳақида умумий маълумот..doc - Page 4

ярим ўтказгичли асбоблар ва қурилмалар ҳақида умумий маълумот..doc - Page 5
