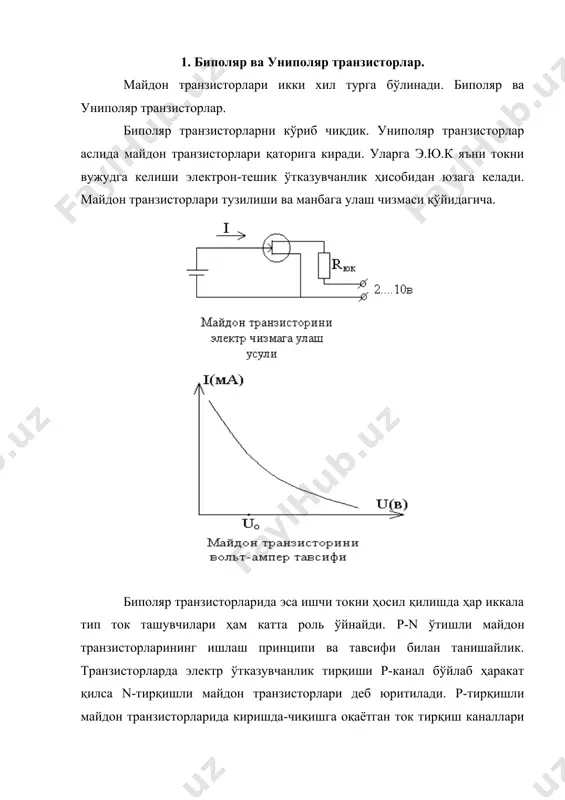

1403960543_49672.doc d w p q l r p × × × = m 2 min р m p p o w u r m e e × × × × = 2 2 p r эф чикиш u s d di = майдон транзисторлари уларнинг биполяр транзисторлардан фарқи p-n ўтишли майдон транзисторлари. режа: 1. биполяр ва униполяр транзисторлар. 2. майдон транзисторларини қўлланилиши. 3. умумий тушунчалар. 1. биполяр ва униполяр транзисторлар. майдон транзисторлари икки хил турга бўлинади. биполяр ва униполяр транзисторлар. биполяр транзисторларни кўриб чиқдик. униполяр транзисторлар аслида майдон транзисторлари қаторига киради. уларга э.ю.к яъни токни вужудга келиши электрон-тешик ўтказувчанлик ҳисобидан юзага келади. майдон транзисторлари тузилиши ва манбага улаш чизмаси қўйидагича. биполяр транзисторларида эса ишчи токни ҳосил қилишда ҳар иккала тип ток ташувчилари ҳам катта роль ўйнайди. p-n ўтишли майдон транзисторларининг ишлаш принципи ва тавсифи билан танишайлик. транзисторларда электр ўтказувчанлик тирқиши р-канал бўйлаб ҳаракат қилса n-тирқишли майдон транзисторлари деб юритилади. р-тирқишли …

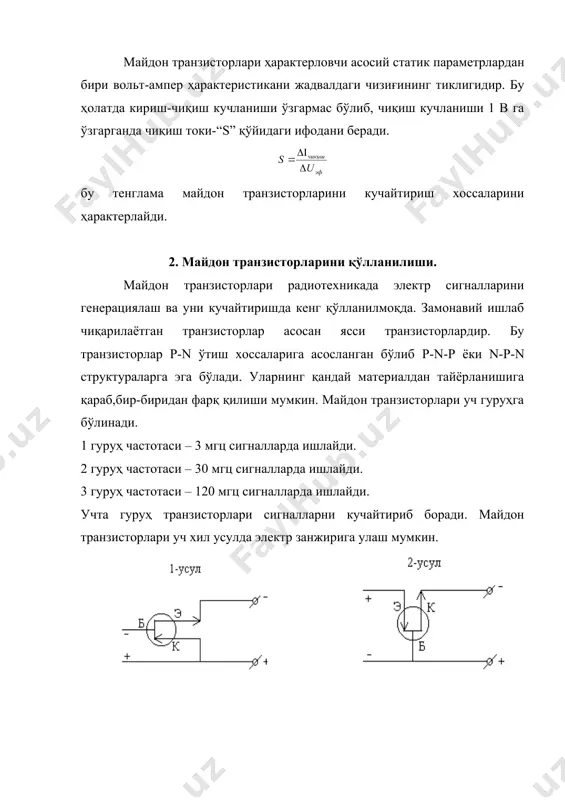

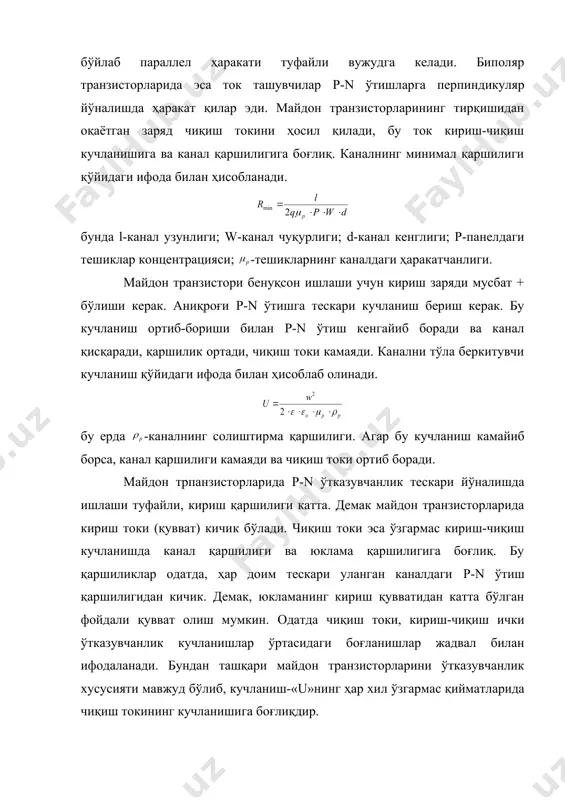

ки ортиб боради. майдон трпанзисторларида p-n ўтказувчанлик тескари йўналишда ишлаши туфайли, кириш қаршилиги катта. демак майдон транзисторларида кириш токи (қувват) кичик бўлади. чиқиш токи эса ўзгармас кириш-чиқиш кучланишда канал қаршилиги ва юклама қаршилигига боғлиқ. бу қаршиликлар одатда, ҳар доим тескари уланган каналдаги p-n ўтиш қаршилигидан кичик. демак, юкламанинг кириш қувватидан катта бўлган фойдали қувват олиш мумкин. одатда чиқиш токи, кириш-чиқиш ички ўтказувчанлик кучланишлар ўртасидаги боғланишлар жадвал билан ифодаланади. бундан ташқари майдон транзисторларини ўтказувчанлик хусусияти мавжуд бўлиб, кучланиш-«u»нинг ҳар хил ўзгармас қийматларида чиқиш токининг кучланишига боғлиқдир. майдон транзисторлари ҳарактерловчи асосий статик параметрлардан бири вольт-ампер ҳарактеристикани жадвалдаги чизиғининг тиклигидир. бу ҳолатда кириш-чиқиш кучланиши ўзгармас бўлиб, чиқиш кучланиши 1 в га ўзгарганда чиқиш токи-“s” қўйидаги ифодани беради. бу тенглама майдон транзисторларини кучайтириш хоссаларини ҳарактерлайди. 2. майдон транзисторларини қўлланилиши. майдон транзисторлари радиотехникада электр сигналларини генерациялаш ва уни кучайтиришда кенг қўлланилмоқда. замонавий ишлаб чиқарилаётган транзисторлар асосан ясси транзисторлардир. бу транзисторлар p-n ўтиш хоссаларига асосланган бўлиб …

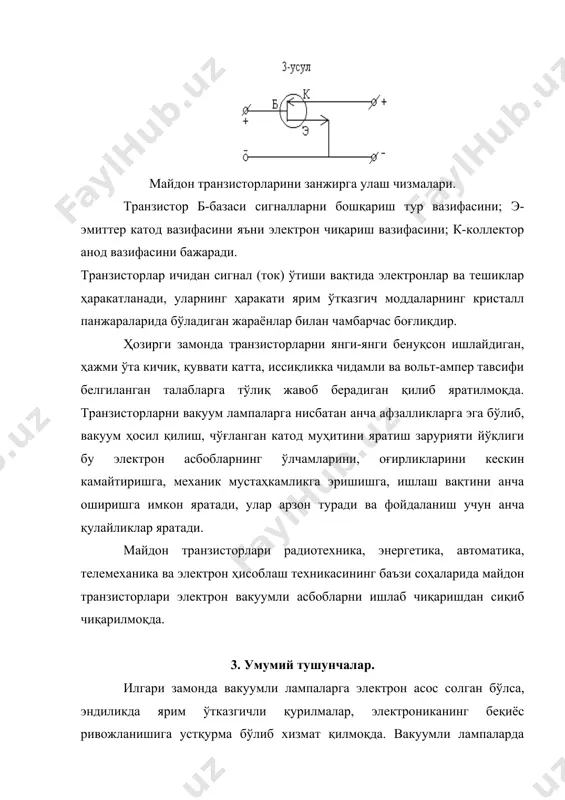

тида электронлар ва тешиклар ҳаракатланади, уларнинг ҳаракати ярим ўтказгич моддаларнинг кристалл панжараларида бўладиган жараёнлар билан чамбарчас боғлиқдир. ҳозирги замонда транзисторларни янги-янги бенуқсон ишлайдиган, ҳажми ўта кичик, қуввати катта, иссиқликка чидамли ва вольт-ампер тавсифи белгиланган талабларга тўлиқ жавоб берадиган қилиб яратилмоқда. транзисторларни вакуум лампаларга нисбатан анча афзалликларга эга бўлиб, вакуум ҳосил қилиш, чўғланган катод муҳитини яратиш зарурияти йўқлиги бу электрон асбобларнинг ўлчамларини, оғирликларини кескин камайтиришга, механик мустаҳкамликга эришишга, ишлаш вақтини анча оширишга имкон яратади, улар арзон туради ва фойдаланиш учун анча қулайликлар яратади. майдон транзисторлари радиотехника, энергетика, автоматика, телемеханика ва электрон ҳисоблаш техникасининг баъзи соҳаларида майдон транзисторлари электрон вакуумли асбобларни ишлаб чиқаришдан сиқиб чиқарилмоқда. 3. умумий тушунчалар. илгари замонда вакуумли лампаларга электрон асос солган бўлса, эндиликда ярим ўтказгичли қурилмалар, электрониканинг беқиёс ривожланишига устқурма бўлиб хизмат қилмоқда. вакуумли лампаларда электр зарядлар в балки электронлардир. электр ўтказувчанлик жиҳатидан ярим ўтказгичлар металлар ва диэлектриклар оралиғида содир бўлади. ярим ўтказгичли транзисторларнинг муҳим хоссалари турли ташқи …

лжиши катталик жиҳатидан электронлар зарядига тенг бўлган мусбат зарядлар токига эквивалент. бу жараён тешикли ўтказувчанлик деб аталади (р-ўтказувчанлик). шундай қилиб ярим ўтказгичларнинг ўтказувчанлиги электрон ўтказувчанлик ва тешикли ўтказувчанлик йиғиндисидан иборат экан. электрон ўтказувчанлик хоссасига эга бўлган ярим ўтказгичлар n-турдаги ярим ўтказгичлар денб юритилади, тешикли ўтказувчанлик хоссага эга бўлган ярим ўтказгичлар р-турдаги ярим ўтказгичлар деб юритилади. адабиётлар: 1. демирчян к.с. теорическая электро техника. москва, 1985 г. «энергия», 1-2 часть. 2. матханов и.н. основы анализа электрических церей. москва, 1985 г., «энергия». 3. федоров а.а. электроснабжения пром.предприятия. москва, 1976 г. «энергия». 4. веников в.а. математические задачи энергетики. москва, «высшая школа», 1980 г. _994034657 _1204626865.unknown _1204627335.unknown _1204628460.unknown _1204627188.unknown _1204626635.unknown _994034697 _994013582 _994034600 _994012646
