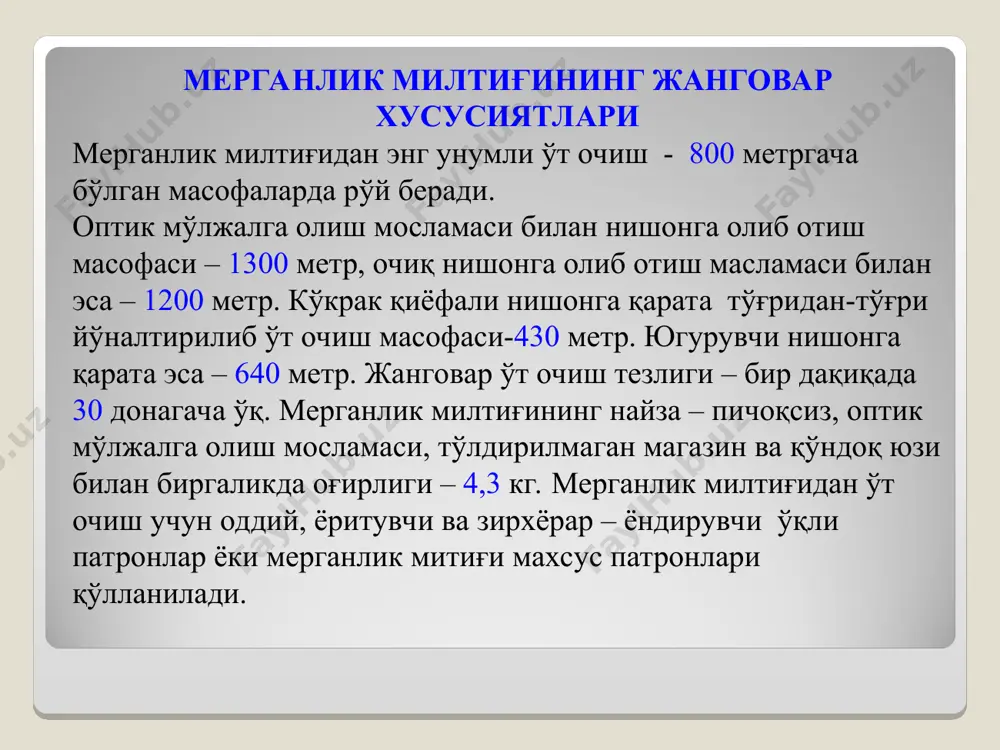

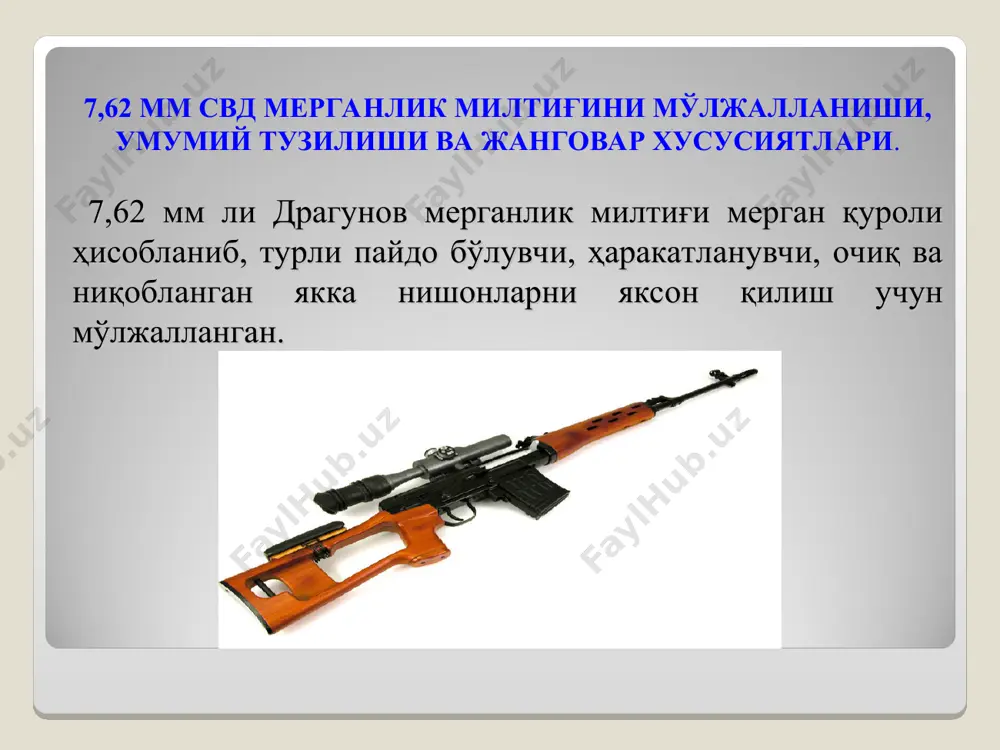

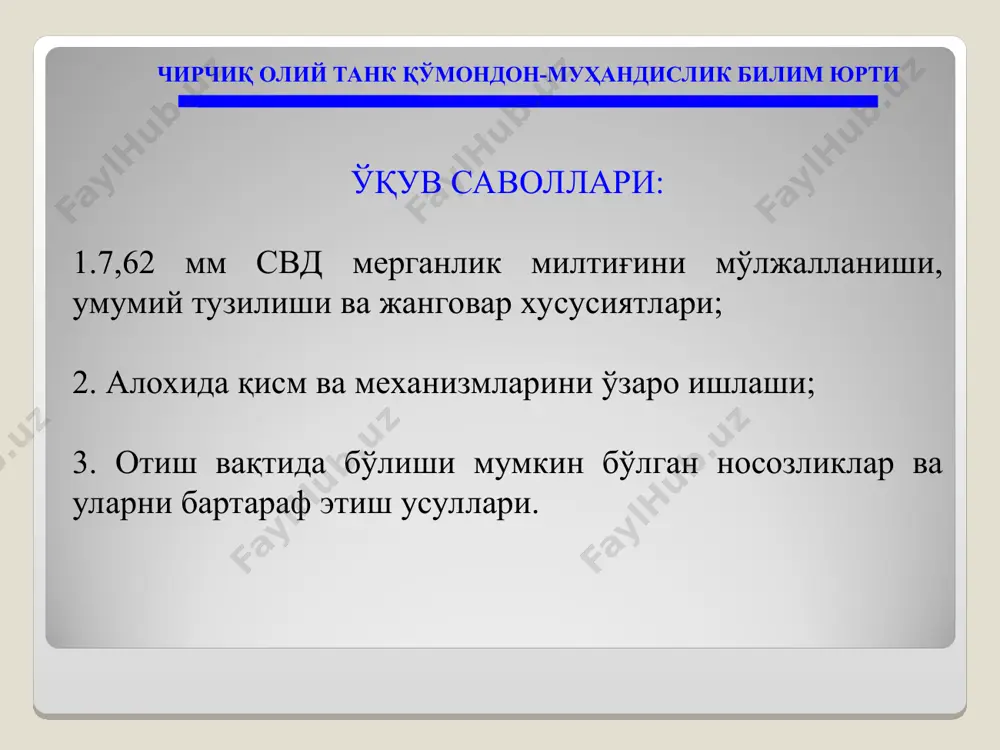

слайд 1 мавзу: 1 ўқ-отар қуроллар 4-машғулот: 7,62 мм ли свд мерганлик милтиғи. ўқув саволлари: 1.7,62 мм свд мерганлик милтиғини мўлжалланиши, умумий тузилиши ва жанговар хусусиятлари; 2. алохида қисм ва механизмларини ўзаро ишлаши; 3. отиш вақтида бўлиши мумкин бўлган носозликлар ва уларни бартараф этиш усуллари. чирчиқ олий танк қўмондон-муҳандислик билим юрти 7,62 мм свд мерганлик милтиғини мўлжалланиши, умумий тузилиши ва жанговар хусусиятлари. 7,62 мм ли драгунов мерганлик милтиғи мерган қуроли ҳисобланиб, турли пайдо бўлувчи, ҳаракатланувчи, очиқ ва ниқобланган якка нишонларни яксон қилиш учун мўлжалланган. мерганлик милтиғининг жанговар хусусиятлари мерганлик милтиғидан энг унумли ўт очиш - 800 метргача бўлган масофаларда рўй беради. оптик мўлжалга олиш мосламаси билан нишонга олиб отиш масофаси – 1300 метр, очиқ нишонга олиб отиш масламаси билан эса – 1200 метр. кўкрак қиёфали нишонга қарата тўғридан-тўғри йўналтирилиб ўт очиш масофаси-430 метр. югурувчи нишонга қарата эса – 640 метр. жанговар ўт очиш тезлиги – бир дақиқада 30 донагача ўқ. …

2 / 15

алга олиш мосламаси мерганлик милтиғининг асосий нишонга йўналтириш мосламаси ҳисобланади. катталаштириш қобилияти- 4 карра; кўриш майдони-60; оптик мослама механик ва оптик қисмларга бўлинади. механик қисм таркибига корпус, юқори ва ёнбош бурагичлар, мослама тўрини ёритувчи қурилма, ҳаракатланувчи қувур, резинали кўзлик ва қалпоқ киради. оптик қисм таркибига объектив, айлантирувчи ти-зим, тўр, люминесцентли экран ва окуляр киради. алохида қисм ва механизмларини ўзаро ишлаши. қисм ва механизмларининг вазифалари ствол- ўқ учишини йўналтириш учун хизмат қилади. олов сўндиргич – ўқлар уриши йўналишларини жамлаш ва қуролнинг силтаниш энергиясини камайтириш учун хизмат қилади. нил асоси шомпол учун чуқурчали таянчга, нил йўргаги учун туйнукка, нил сақлагичига ва пружинали бириктиргичга эга. газ камераси – стволдаги порох газларини затвор рамасининг газ поршенига йўллаш учун хизмат қилади. ствол қутиси – милтиқнинг қисм ва механизмларини бириктириш, затвор рамасини затвор билан биргаликда ҳаракатини йўналтириш, ствол каналини затвор билан ёпиш ва затворни ёпиш учун хизмат қилади. ствол қутиси ўзининг қопқоғи билан ёпилади. мўлжалга олиш …

3 / 15

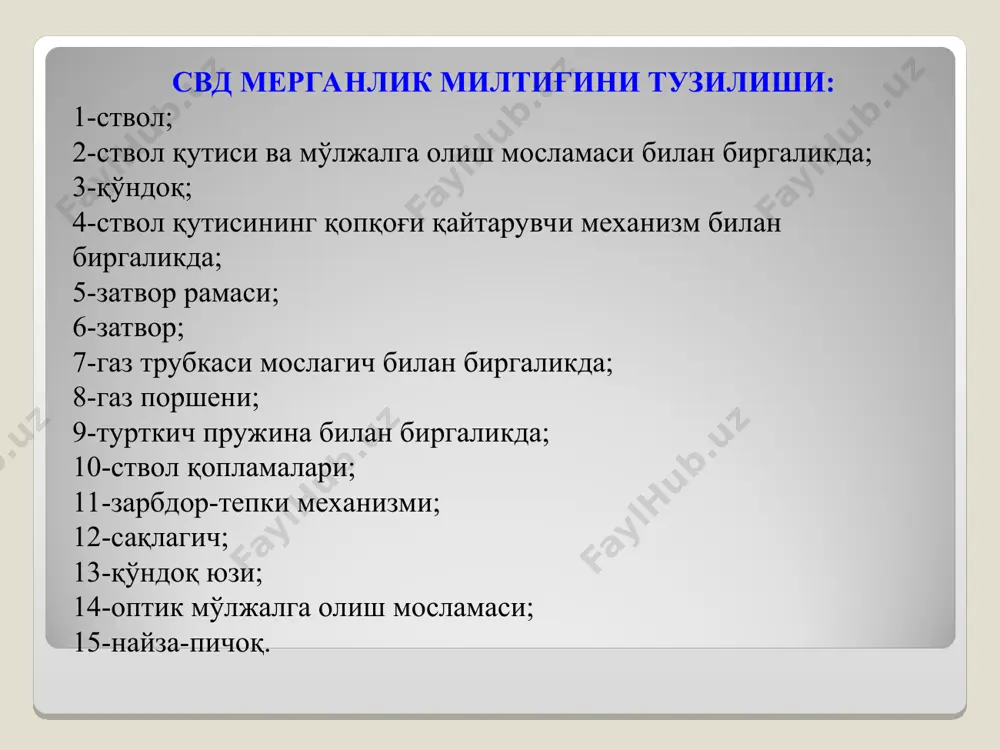

нинг асосига бириктирилган юзага бураб, ўрнатилган. мўлжаллагичига ва нилига тунги вақтларида ва кўриниш чекланган шароитларда махсус мослама (товланиб турувчи мослама ўрнатилади). ствол қутисининг қопқоғи – ствол қутисига жойлаштирилган қисм ва механизмларини ифлосланишидан асраш учун хизмат қилади. қўндоқ даста билан бирга – ўт очиш мобавйнида милтиқ билан ҳаракатларни қулай бажариш учун мўлжалланган. затвор рамаси, затвор ва зарбдор – тепки механизмини ҳаракатга келтириш учун хизмат қилади. затвор – патронни патронданга юбориш, ствол каналини ёпиш, капсулани эсиш ва патрондан гильзани (патронни) суғуриб олиш учун хизмат қилади. қайтарувчи механизми – затвор рамасини затвор билан биргаликда олдинга ҳаракатга қайтариш учун хизмат қилади. у қайтариш пружинасидан, йўналтирувчи устундан, юрувчи устун ва бириктиригичдан иборат. газ трубкаси, газ поршени ҳаракатини йўналтириш учун хизмат қилади. ствол қопламалари – мерганни ўт очиш чоғида ствол қизиганда қўлларини куйишдан асраш учун хизмат қилади. магазин – патронларни жойлаш ва уларни ствол қутисига юбориш учун хизмат қилади. 7,62 мм свд мерганлик милтиғи алохида қисим …

4 / 15

ятлари тутилиш сабаблари бартараф этиш усули патрон узатилмади затвор олдинги ҳолатда, ўт очилмади патрондонда патрон йўқ 1. магазин ифлосланган ёки носоз. 2. ствол қутисидаги магазин учун мўлжалланган тортқи носоз свд қайта ўқлансин ва отишда давом эттирилсин. тутилиш такрорланса магазин алмаштирилсин. ствол қутисидаги магазин учун мўлжалланган тортқи носоз бўлган ҳолларда свд тамирлаш устахонасига юборилсин патрон тиқилди патрон ўқи билан ствол кесмасида тиқилиб, ҳаракатчан қисм ва механизмлар ўрта ҳолда тўхтаб қолган. магазин носоз затвор рамасининг дастасидан тутиб турган ҳолда, тиқилиб қолган патрон чиқариб олинсин ва отиш давом эттирилсин. тутилиш такрорланса магазин алмаштирилсин ўт очилмади затвор олдинги ҳолатда, патрон патрондонда, тепки босилган – ўт очилмади 1. патрон носоз. 2. зарбдор ёки зарбдор-тепки механизм носоз; мойнинг ифлосланиши ёки тўнғланиши (капсюльда урилиш изи йўқ ёки кучсиз). 3. зарбдор затворда тиқилган 1. қурол қайта ўқлансин, ўт очишда давом эттирилсин. 2. тутилиш такрорланса зарбдор ва зарбдор-тепки механизм кўрикдан ўтказилиб, тозалансин. зарбдор – тепки механизм синган ёки ейилган …

5 / 15

ган 1. ишқаланувчи қисм-лар, газ йўллари ёки патрондон ифлосланган. 2. улоқтиргич ифлос-ланган ёки носоз затвор рамасининг дастаси ортга тортилиб, гильза улоқтирилади ва ўт очиш давом эттирилади. тутилиш такрорланса газ йўллари, ишқаланувчи қисмлар ва патрондон тозаланади, ишқаланувчи қисмлар мойланади. улоқтиргич носозлигида свд тамирлаш устахонасига топширилади эътиборингиз учун рахмат!
