1 / 20

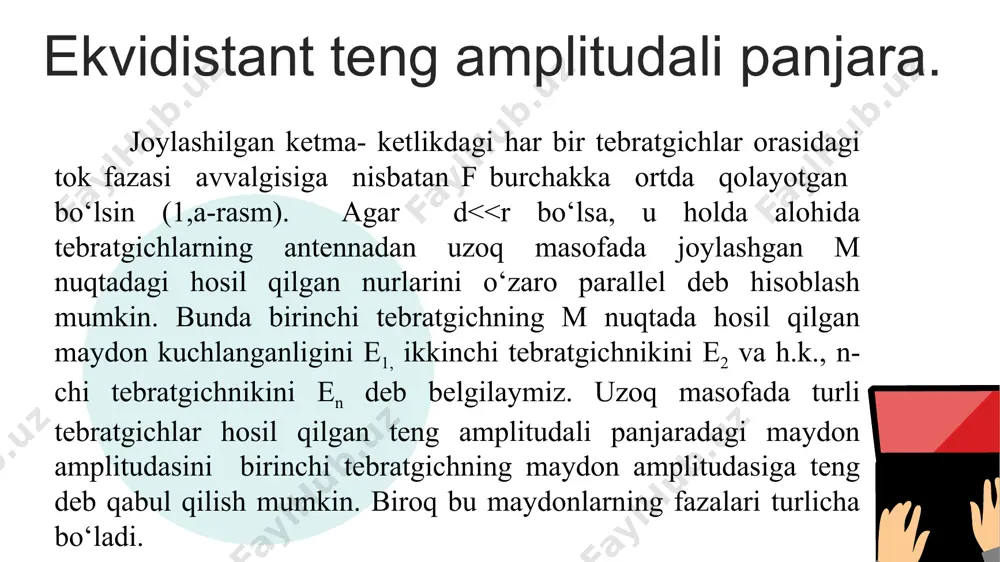

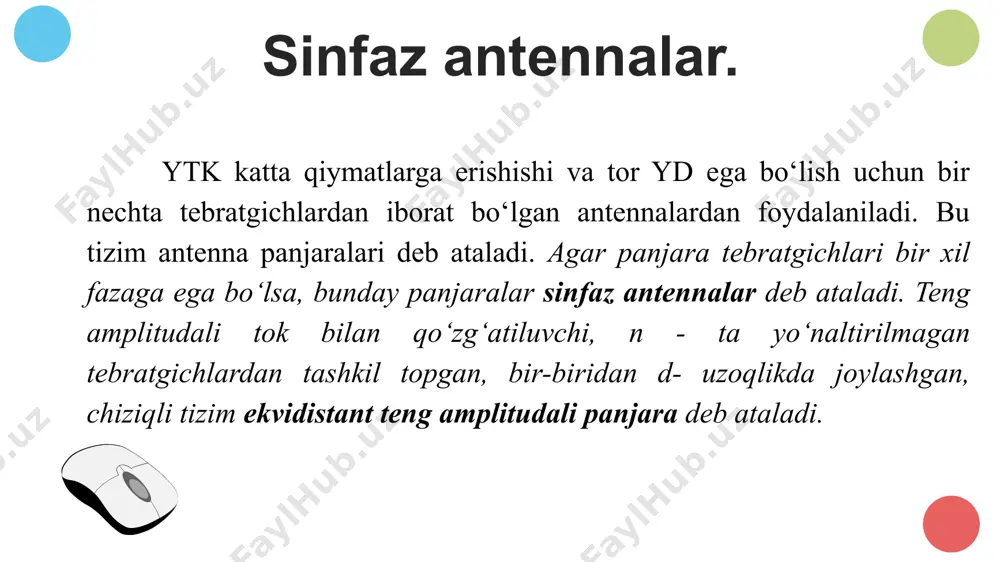

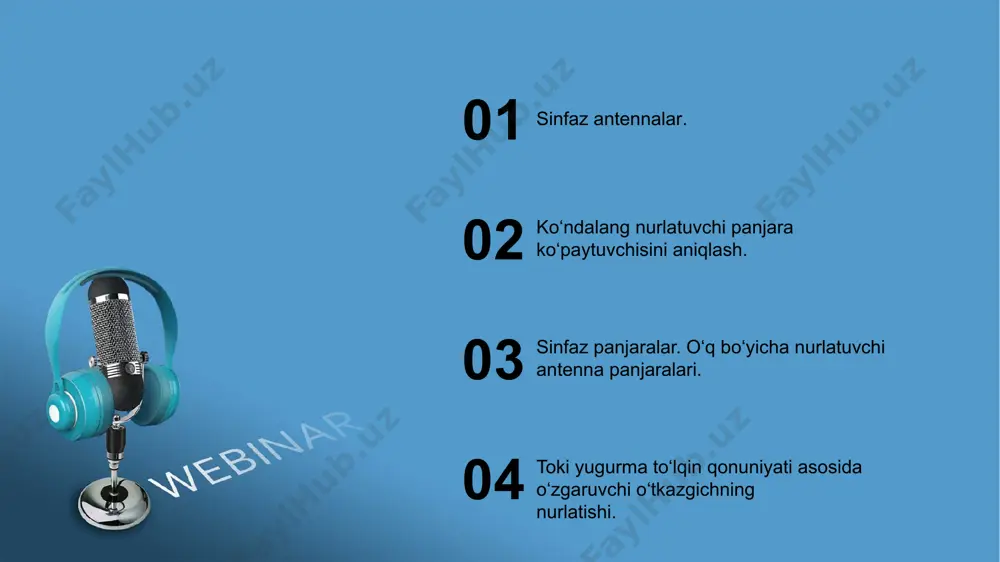

powerpoint presentation mavzu: ko‘ndalang nurlatuvchi antenna panjaralari. bo‘ylama nurlatuvchi antenna panjaralari. sinfaz antennalar. 01 ko‘ndalang nurlatuvchi panjara ko‘paytuvchisini aniqlash. 02 sinfaz panjaralar. o‘q bo‘yicha nurlatuvchi antenna panjaralari. 03 toki yugurma to‘lqin qonuniyati asosida o‘zgaruvchi o‘tkazgichning nurlatishi. 04 sinfaz antennalar. ytk katta qiymatlarga erishishi va tor yd ega bo‘lish uchun bir nechta tebratgichlardan iborat bo‘lgan antennalardan foydalaniladi. bu tizim antenna panjaralari deb ataladi. agar panjara tebratgichlari bir xil fazaga ega bo‘lsa, bunday panjaralar sinfaz antennalar deb ataladi. teng amplitudali tok bilan qo‘zg‘atiluvchi, n - ta yo‘naltirilmagan tebratgichlardan tashkil topgan, bir-biridan d- uzoqlikda joylashgan, chiziqli tizim ekvidistant teng amplitudali panjara deb ataladi. ekvidistant teng amplitudali panjara. joylashilgan ketma- ketlikdagi har bir tebratgichlar orasidagi tok fazasi avvalgisiga nisbatan f burchakka ortda qolayotgan bo‘lsin (1,a-rasm). agar d<<r bo‘lsa, u holda alohida tebratgichlarning antennadan uzoq masofada joylashgan m nuqtadagi hosil qilgan nurlarini o‘zaro parallel deb hisoblash mumkin. bunda birinchi tebratgichning m nuqtada hosil qilgan maydon …

2 / 20

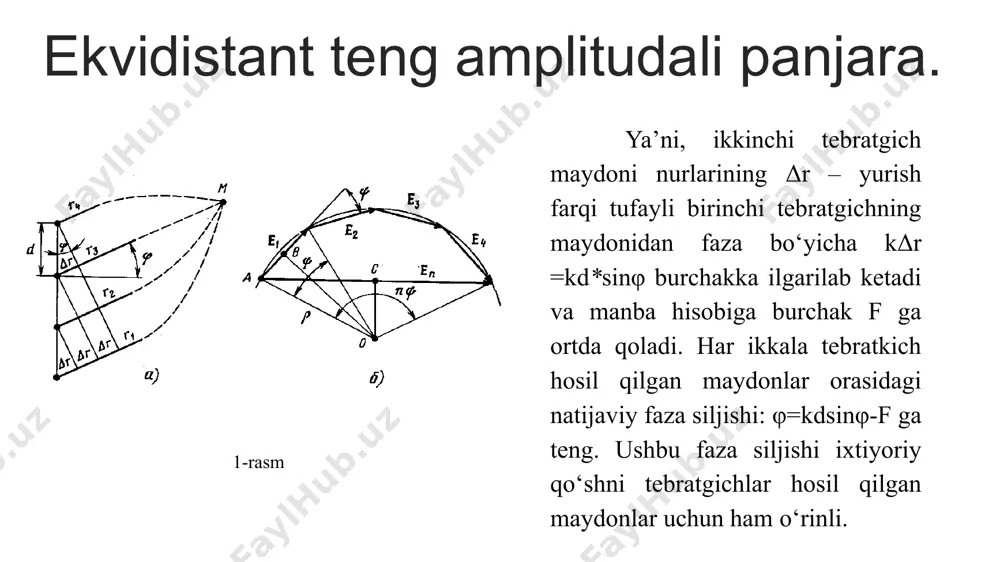

un ham o‘rinli. 1-rasm ko‘ndalang nurlatuvchi panjara ko‘paytuvchisini aniqlash. bir biriga nisbatan φ burchakka siljigan alohida tebratgich maydonlarining qo‘shilishi 1,b-rasmda keltirilgan. undagi barcha tebratgichlarning m nuqtada hosil qilgan maydon yig‘indilarini yen deb belgilaymiz. hosil bo‘lgan ko‘pburchakning chekkalaridan tushirilgan perpendikulyarlar o nuqtada kesishadi va bu nuqta aylana radiusining markazi hisoblanadi. endi oav va oas uchburchaklar uchun quyidagi ifodalarni yozamiz. yuqorida ko‘rib chiqilgan antenna panjarasi yo‘naltirilmagan nurlatkichlardan tashkil topgan edi. agar chiziqli panjara yo‘naltirilgan simmetrik tebratgichlardan tashkil topgan bo‘lsa, u holda har bir tebratgich hosil qilgan maydon kuchlanganligi ye1 uning yo‘nalganlik xususiyati f1(φ) bilan ifodalanadi va natijaviy yo‘nalganlik xarakteristikasi quyidagiga teng bo‘ladi f(φ)= f1(φ) * fc(φ) . sinfaz panjaralar sinfaz panjaralar amaliyotda tok fazalari va amplitudalari bir xil bo‘lgan (teng taqsimlangan sinfaz panjaralar) tebratgichli antenna panjaralar yo‘naltirilgan antenna sifatida radioaloqada, ovozli eshittirish va televideniyada keng qo‘llaniladi. sinfaz panjaralar joylashuv chiziqlariga nisbatan perpendikulyar yo‘nalish bo‘yicha (φ=0 va 1800) еtarlicha uzoq masofalarga energiya uzatganda, …

3 / 20

yon bargcha sathini quyidagi formula yordamida hisoblash mumkin. o‘q bo‘yicha nurlatuvchi antenna panjaralari. o‘q bo‘yicha nurlatuvchi amplitudasi teng taqsimlangan chiziqli panjarani ko‘rib chiqamiz. ushbu amplitudadagi har bir tebratgichning o‘qlari o‘zaro parallel bo‘lib, panjara o‘qi bo‘ylab maksimal intensivlik bilan nurlatadi (x o‘qi). yugurma to‘lqin antennasi maydonlarining vektorli qo‘shilishi yo‘nalganlik xarakteristikalari uchun keltirilgan ifodalarning tahliliga ko‘ra, faza tezligini v = c dan boshlab kamayishi yd asosiy bargini asta - sekinlik bilan torayishi va yon bargchalarni ortishi bilan birga kuzatiladi. asosiy yo‘nalishda  = 00 nurlanish avval ortadi va c/v ni ma’lum bir qiymatida (l= nd ) maksimumga ega bo‘ladi, so‘ngra kamayishni boshlaydi. c/v ning quyidagi kritik qiymatida nolga teng bo‘ladi vaqtli vektor diagrammasidan ko‘rinadiki, optimal holda (ψn = 180°) natijaviy maydon kuchlanganligi vektori birinchi rejimda ishlayotgan yugurma to‘lqin antennasidan π/2 martta kichik. aslida birinchi antennaning yk ikkinchinikidan katta bo‘lishi kerak. optimalga yaqin rejimda ishlayotgan antennaning yk ni ortib borishi c/v ning optimal …

4 / 20

’ni fazoviy yd konus ko‘rinishini oladi. yugurma to‘lqin tokli o‘tkazgich yd ikkita maksimal nurlatish yo‘nalishi (bir tekislikda) mavjudligi sabab yugurma to‘lqin tokiga ega yagona o‘tkazgichni antenna sifatida qo‘llash tavsiya qilinmaydi. ammo antenna texnikasida еtarlicha yo‘nalganlik xususiyatlariga ega bo‘lgan shu o‘tkazgichlar kombinatsiyasidan foydalaniladi (misol uchun rombsimon antenna). nazorat savollari 1.ekvidistant amplitudasi teng taqsimlangan ap deb nimaga aytiladi? 2.ekvidistant amplitudasi teng taqsimlangan ap uchun tizim ko‘paytiruvchisining ifodasini keltiring? 3.ko‘ndalang nurlatuvchi antenna panjarasining ishlash prinsipini taxlil qiling? 4. ko‘ndalang nurlatuvchi antenna panjarasining yd nima bilan ifodalanadi? 5. ko‘ndalang nurlatuvchi antennaning maydon kuchlanganligi ifodasini keltiring. 6. ko‘ndalang nurlatuvchi panjara kupaytiruvchisini aniqlang. 7.sinfaz panjara qanday tuzilishga ega? 8. sinfaz panjaraning yd tahlil qiling. e’tiboringiz uchun raxmat image1.jpg image3.jpg image13.png image12.jpg image5.jpg image14.jpeg image15.png image16.png image17.jpeg image2.jpg /docprops/thumbnail.jpeg
