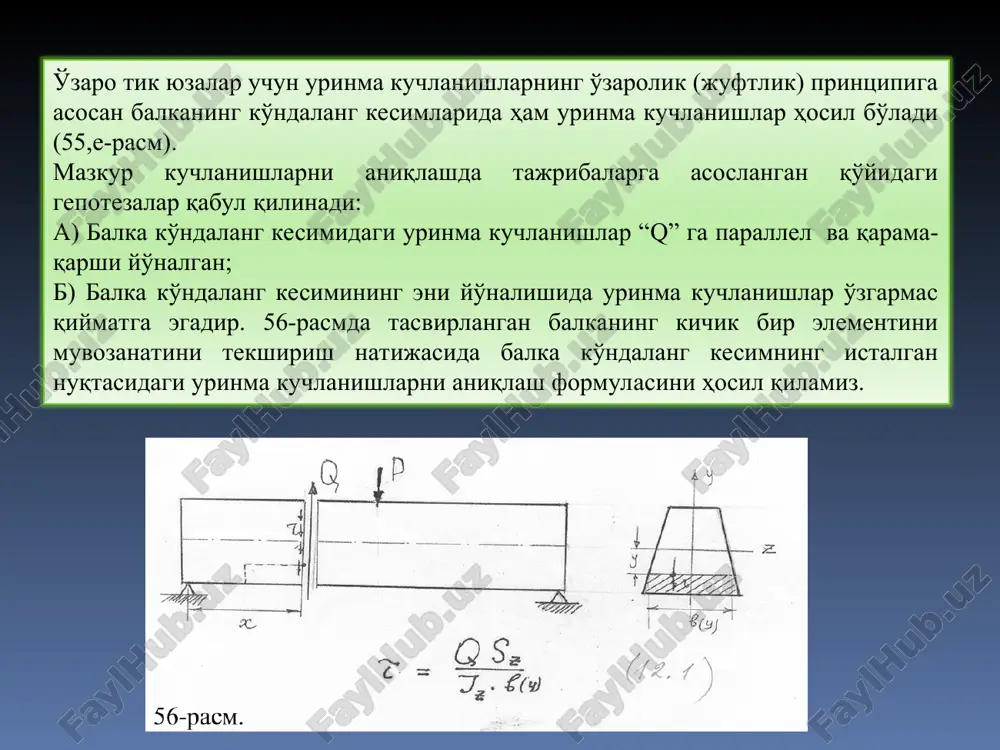

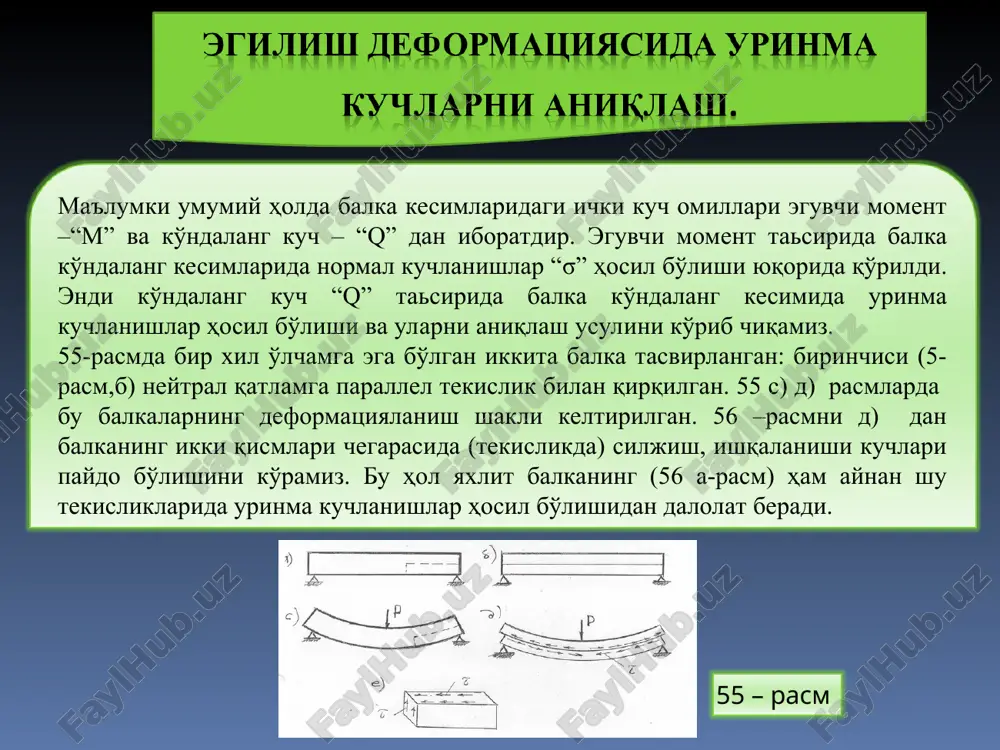

cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. egilishda balka ko‘ndalang kesimidagi urinma kuchlanishlarni aniqlash. ma'lumki umumiy holda balka kesimlaridagi ichki kuch omillari eguvchi moment –“m” va ko'ndalang kuch – “q” dan iboratdir. eguvchi moment tasirida balka ko'ndalang kesimlarida normal kuchlanishlar “σ” hosil bo'lishi yuqorida qo'rildi. endi ko'ndalang kuch “q” tasirida balka ko'ndalang kesimida urinma kuchlanishlar hosil bo'lishi va ularni aniqlash usulini ko'rib chiqamiz. 55-rasmda bir xil o'lchamga ega bo'lgan ikkita balka tasvirlangan: birinchisi (5- rasm,b) neytral qatlamga parallel tekislik bilan qirqilgan. 55 s) d) rasmlarda bu balkalarning deformatsiyalanish shakli keltirilgan. 56 –rasmni d) dan balkaning ikki qismlari chegarasida (tekislikda) siljish, ishqalanishi kuchlari paydo bo'lishini ko'ramiz. bu hol yaxlit balkaning (56 a-rasm) ham aynan shu tekisliklarida urinma kuchlanishlar hosil bo'lishidan dalolat beradi. 55 – rasm o'zaro tik yuzalar uchun urinma kuchlanishlarning o'zarolik (juftlik) printsipiga asosan balkaning ko'ndalang kesimlarida ham urinma kuchlanishlar hosil bo'ladi (55,e-rasm). mazkur kuchlanishlarni aniqlashda tajribalarga asoslangan qo'yidagi …

2 / 8

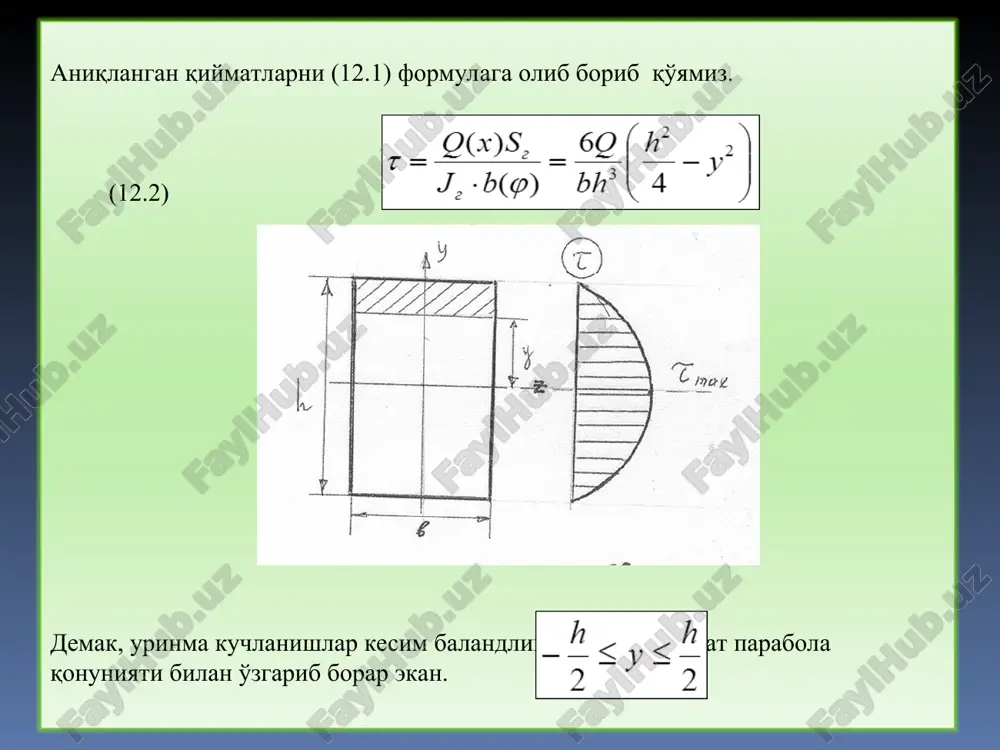

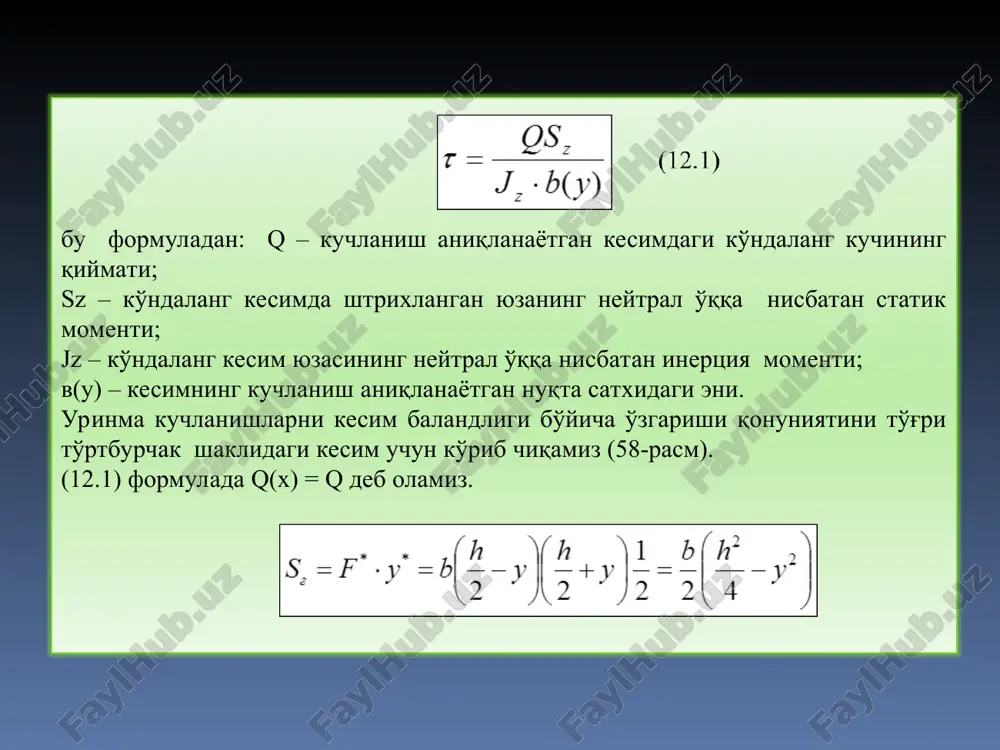

i bo'yicha o'zgarishi qonuniyatini to'g'ri to'rtburchak shaklidagi kesim uchun ko'rib chiqamiz (58-rasm). (12.1) formulada q(x) = q deb olamiz. aniqlangan qiymatlarni (12.1) formulaga olib borib qo'yamiz. (12.2) demak, urinma kuchlanishlar kesim balandligi bo'yicha kvadrat parabola qonuniyati bilan o'zgarib borar ekan. balka kesimning neytral o'qida yotuvchi nuqtalarda urinma kuchlanishlar eng katta qiymatga, neytral o'qdan eng uzoq yotgan nuqtalarda esa nolga teng bo'ladi. urinma kuchlanishlar «» epyurasi 57–rasmda keltirilgan. shu usul bilan boshqa shaklga ega bo'lgan kesimlarda ham urinma kuchlanishlarni aniqlash mumkin. masalan ko'ndalang kesim doiradan iborat bo'lsa: balka mustahkamligini urinma kuchlanishlarga nisbatan tekshirish. ba'zi materiallar urinma kuchlanishlarga nisbatan zaif(kam) qarshilik ko'rsatadi. masalan, yog'och balka sinishdan avval neytral kavat tekisligi bo'yicha yoriladi chunki bu qavat tolalarini orasidagi urinma kuchlanish yog'och materiali uchun urinma kuchlanishning xavfli qiymatiga tenglashib qolgan bo'ladi. bunday balka urinma kuchlanishlarga nisbatan mustahkam (nuqta) bo'lishi uchun uning kesimida hosil bo'ladigan eng katta urinma kuchlanish balka materiali uchun ruxsat etilgan urinma …

3 / 8

4 / 8

egilishda balka ko‘ndalang kesimidagi urinma kuchlanishlarni aniqlash. - Page 4

5 / 8

egilishda balka ko‘ndalang kesimidagi urinma kuchlanishlarni aniqlash. - Page 5
