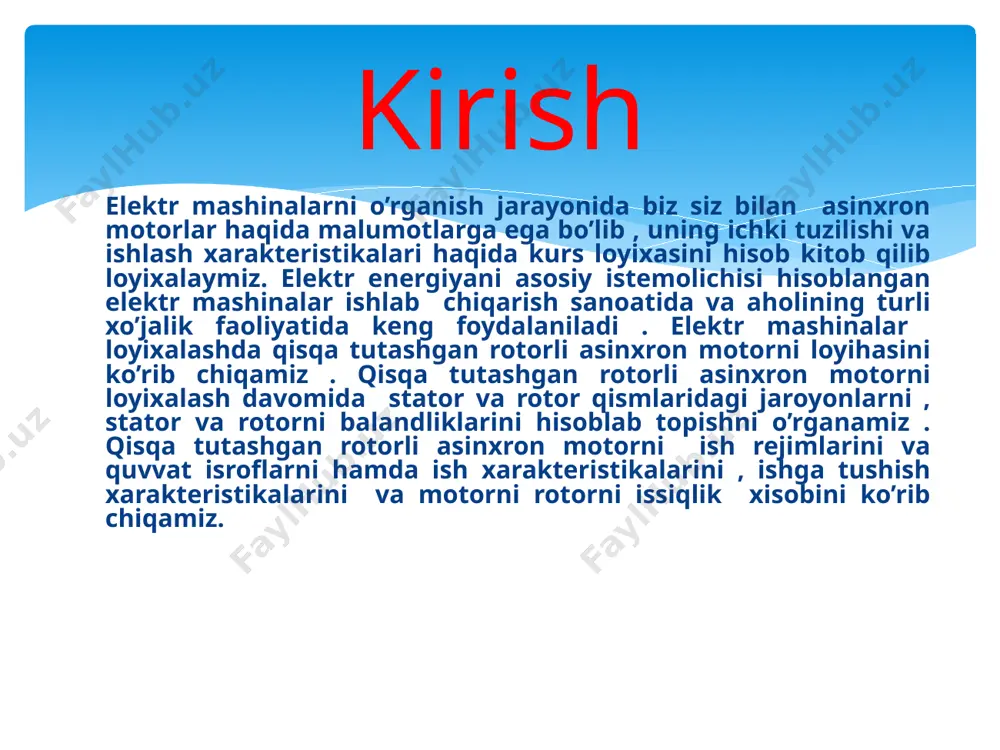

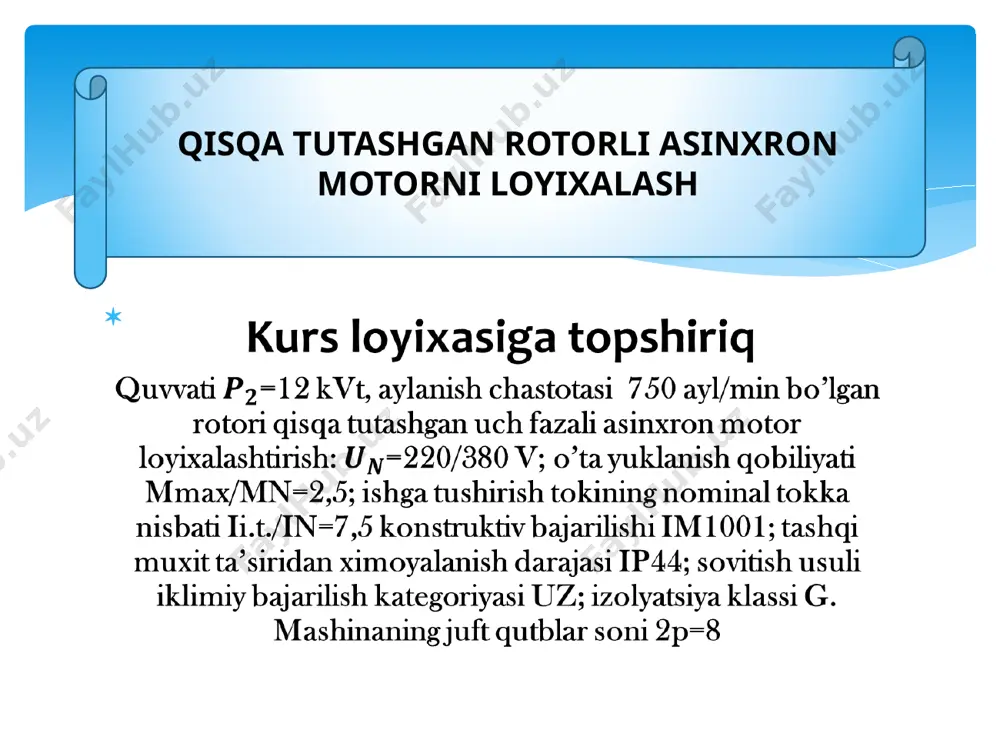

презентация powerpoint andijon mashinasozlik instituti eee-yoʻnalishi 3-kurs k-91-21 guruh talabasi ortiqov alinurning elektr mashinalar fanidan kurs loyihasi bo‘yicha taqdimoti elektr mashinalarni o’rganish jarayonida biz siz bilan asinxron motorlar haqida malumotlarga ega bo’lib , uning ichki tuzilishi va ishlash xarakteristikalari haqida kurs loyixasini hisob kitob qilib loyixalaymiz. elektr energiyani asosiy istemolichisi hisoblangan elektr mashinalar ishlab chiqarish sanoatida va aholining turli xo’jalik faoliyatida keng foydalaniladi . elektr mashinalar loyixalashda qisqa tutashgan rotorli asinxron motorni loyihasini ko’rib chiqamiz . qisqa tutashgan rotorli asinxron motorni loyixalash davomida stator va rotor qismlaridagi jaroyonlarni , stator va rotorni balandliklarini hisoblab topishni o’rganamiz . qisqa tutashgan rotorli asinxron motorni ish rejimlarini va quvvat isroflarni hamda ish xarakteristikalarini , ishga tushish xarakteristikalarini va motorni rotorni issiqlik xisobini ko’rib chiqamiz. kirish kurs loyixasiga topshiriq quvvati =12 kvt, aylanish chastotasi 750 ayl/min bo’lgan rotori qisqa tutashgan uch fazali asinxron motor loyixalashtirish: =220/380 v; o’ta yuklanish qobiliyati mmax/mn=2,5; ishga tushirish tokining …

2 / 13

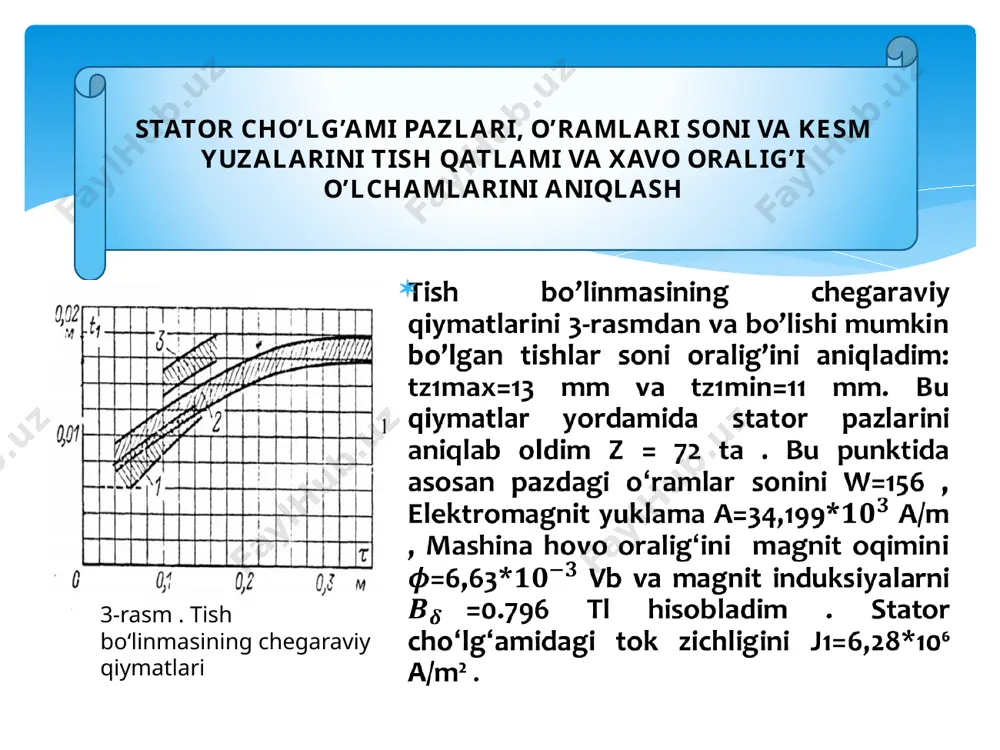

magnit induksiyani aniqlash tish bo’linmasining chegaraviy qiymatlarini 3-rasmdan va bo’lishi mumkin bo’lgan tishlar soni oralig’ini aniqladim: tz1max=13 mm va tz1min=11 mm. bu qiymatlar yordamida stator pazlarini aniqlab oldim z = 72 ta . bu punktida asosan pazdagi oʻramlar sonini w=156 , elektromagnit yuklama a=34,199* a/m , mashina hovo oraligʻini magnit oqimini =6,63* vb va magnit induksiyalarni =0.796 tl hisobladim . stator choʻlgʻamidagi tok zichligini j1=6,28*10⁶ a/m² . stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash 3-rasm . tish boʻlinmasining chegaraviy qiymatlari stator tishining kengligi bz1=5,01 mm , stator pazining balandligi hp=23,43mm va motorni statorini yuqori b1=8,28 mm va pastki tomoni uzunligi b2=6,78 mm , choʻlgʻam joylashdigan balandlik h1=20,89 mm va simlar joylashi uchun pazning koʻndalang kesim yuzasini s’p= 126,89mm² boʻldi. stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash 1.8-расм. р2n=12 квт, 2р=8, un=220/380b бœлган лойиќаланган моторнинг …

3 / 13

xarakteristikalarini 7 – rasmda koʻrsatilgan qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblash. motorni ish xarakteristikalari statikaviy matematik modelini sirpanish s=1 uchun tuzamiz. ishga tushirish xarakteristikalarini xisoblashda rotor pazining o’lchamlari , sterjenning balandligi, rotor karshiligining umumiy oshish koeffitsiyenti va rotor cho’lg’amining induktiv qarshiligini hisoblab oldim. parmetrlarni toʻyinishini magnit toʻyinishlarni hisobga olib magnit oʻtkazuvchanliklarni aniqladim . stator va rotor choʻlgʻamlarini induktiv qarshiliklarini aniqladim. ishga tushirish toki va momentini nisbiy birlikdagi qiymatini aniqladim va ishga tushirish xarakteristikalarini tuzdim. (8-rasm) qisqa tutashgan rotorli asinxron motorning ishga tushirish xarakteristikalarini xisoblash qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblashda foydalaniladigan jadval elektr mashinalari fanidan kurs loyihasini hisoblash va qisqa tutashuvgan rotorli asinxron motorni loyihalash davomida , asosiy oʻlchamlardan foydalanib qisqa tutashuvgan rotorli asinxron motorni asosiy choʻlgʻanlarini hisoblashni oʻrgandim. loyihani bajarish davomida stator va rotorni umumiy balandliklarini, pastki va yuqori qismlari oʻlchamlarini choʻlgʻam oʻraladigan qismining balandligini asosiy oʻlchamlardan foydalanib aniqlab oldim. motorni ish rejimlari hamda quvvat …

4 / 13

5 / 13
