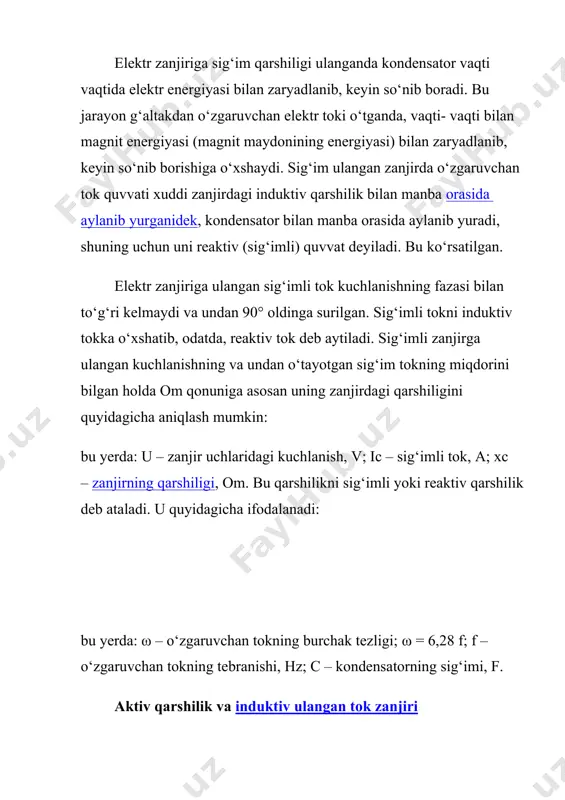

sig‘im qarshiligi ulangan o‘zgaruvchan tok zanjiri reja: 1. elektr zanjiriga sig‘im qarshiligi 2. sig‘im qarshiligi elektr zanjiriga sig‘im qarshiligi ulanganda kondensator vaqti vaqtida elektr energiyasi bilan zaryadlanib, keyin so‘nib boradi. bu jarayon g‘altakdan o‘zgaruvchan elektr toki o‘tganda, vaqti- vaqti bilan magnit energiyasi (magnit maydonining energiyasi) bilan zaryadlanib, keyin so‘nib borishiga o‘xshaydi. sig‘im ulangan zanjirda o‘zgaruvchan tok quvvati xuddi zanjirdagi induktiv qarshilik bilan manba orasida aylanib yurganidek, kondensator bilan manba orasida aylanib yuradi, shuning uchun uni reaktiv (sig‘imli) quvvat deyiladi. bu ko‘rsatilgan. elektr zanjiriga ulangan sig‘imli tok kuchlanishning fazasi bilan to‘g‘ri kelmaydi va undan 90° oldinga surilgan. sig‘imli tokni induktiv tokka o‘xshatib, odatda, reaktiv tok deb aytiladi. sig‘imli zanjirga ulangan kuchlanishning va undan o‘tayotgan sig‘im tokning miqdorini bilgan holda om qonuniga asosan uning zanjirdagi qarshiligini quyidagicha aniqlash mumkin: bu yerda: u – zanjir uchlaridagi kuchlanish, v; ic – sig‘imli tok, a; xc – zanjirning qarshiligi, om. bu qarshilikni sig‘imli yoki reaktiv …

2 / 4

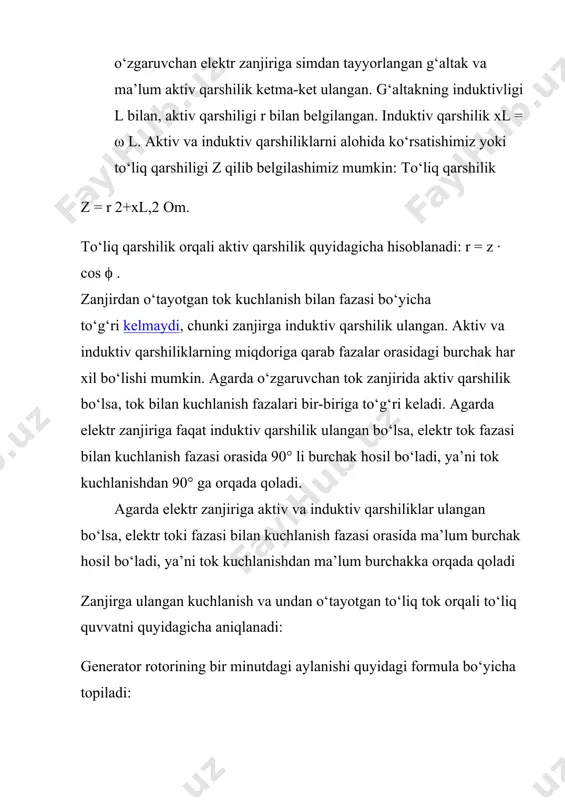

qarab fazalar orasidagi burchak har xil bo‘lishi mumkin. agarda o‘zgaruvchan tok zanjirida aktiv qarshilik bo‘lsa, tok bilan kuchlanish fazalari bir-biriga to‘g‘ri keladi. agarda elektr zanjiriga faqat induktiv qarshilik ulangan bo‘lsa, elektr tok fazasi bilan kuchlanish fazasi orasida 90° li burchak hosil bo‘ladi, ya’ni tok kuchlanishdan 90° ga orqada qoladi. agarda elektr zanjiriga aktiv va induktiv qarshiliklar ulangan bo‘lsa, elektr toki fazasi bilan kuchlanish fazasi orasida ma’lum burchak hosil bo‘ladi, ya’ni tok kuchlanishdan ma’lum burchakka orqada qoladi zanjirga ulangan kuchlanish va undan o‘tayotgan to‘liq tok orqali to‘liq quvvatni quyidagicha aniqlanadi: generator rotorining bir minutdagi aylanishi quyidagi formula bo‘yicha topiladi: bu formuladan ma’lumki, generatorda o‘zgaruvchan tokning chastotasi rotorning aylanish tezligi o‘zgarishi bilan o‘zgaradi. rotor qanday chastota bilan aylansa, magnit maydonining yig‘indisi ham shunday chastota bilan aylanadi. shuning uchun ham bunday mashina sinxron generator deb ataladi. 1.48-rasmda sinxron generatorning tuzilish sxemasi ko‘rsatilgan. sinxron generatorlar turbo, gidro va dizel generatorlarga bo‘linadi. тurbogeneratorlar bug‘ yoki …

3 / 4

4 / 4
