1 / 28

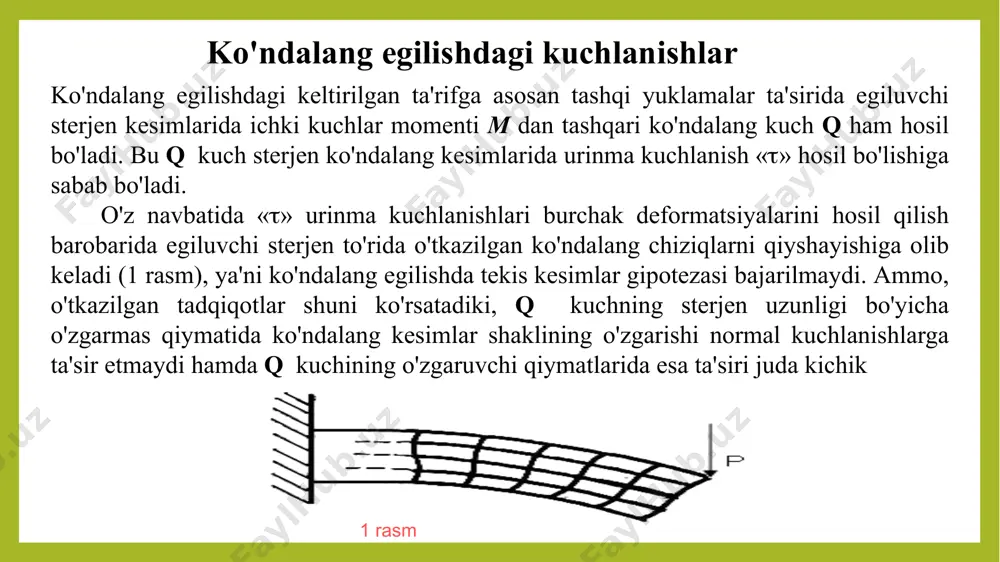

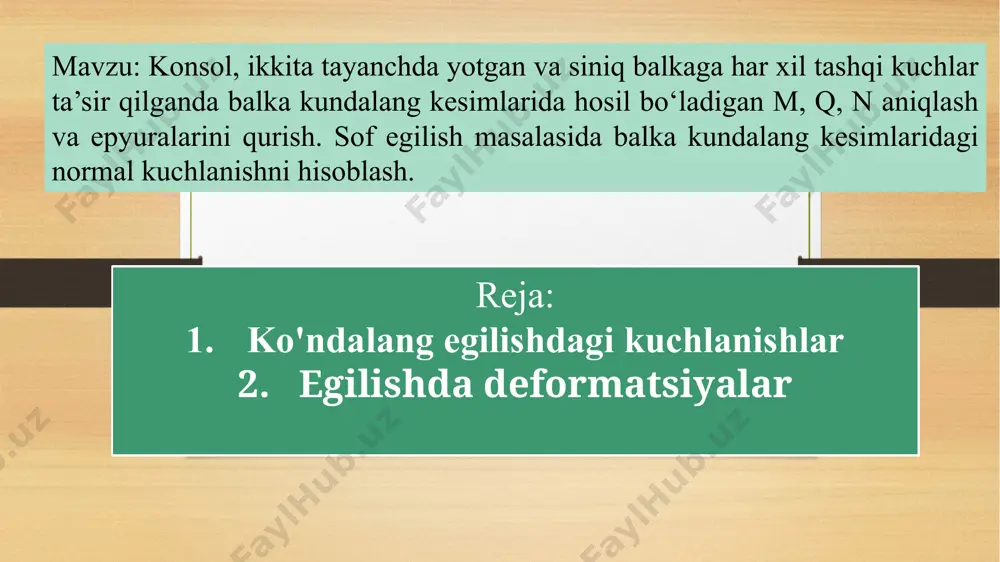

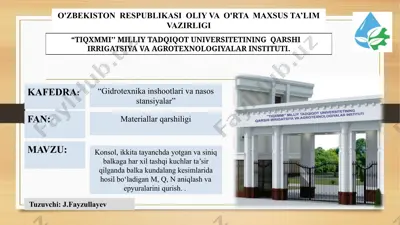

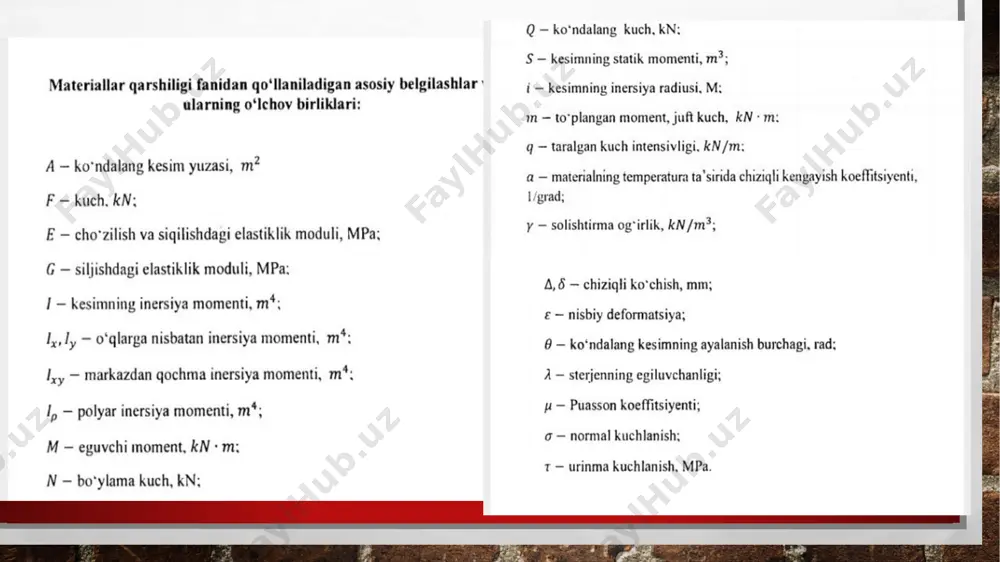

презентация powerpoint o'zbekiston respublikasi oliy va o'rta maxsus ta’lim vazirligi “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. kafedra: fan: mavzu: “gidrotexnika inshootlari va nasos stansiyalar” materiallar qarshiligi konsol, ikkita tayanchda yotgan va siniq balkaga har xil tashqi kuchlar ta’sir qilganda balka kundalang kesimlarida hosil bo‘ladigan m, q, n aniqlash va epyuralarini qurish. . tuzuvchi: j.fayzullayev reja: ko'ndalang egilishdagi kuchlanishlar egilishda deformatsiyalar mavzu: konsol, ikkita tayanchda yotgan va siniq balkaga har xil tashqi kuchlar ta’sir qilganda balka kundalang kesimlarida hosil bo‘ladigan m, q, n aniqlash va epyuralarini qurish. sof egilish masalasida balka kundalang kesimlaridagi normal kuchlanishni hisoblash. ko'ndalang egilishdagi kuchlanishlar ko'ndalang egilishdagi keltirilgan ta'rifga asosan tashqi yuklamalar ta'sirida egiluvchi sterjen kesimlarida ichki kuchlar momenti m dan tashqari ko'ndalang kuch q ham hosil bo'ladi. bu q kuch sterjen ko'ndalang kesimlarida urinma kuchlanish «» hosil bo'lishiga sabab bo'ladi. o'z navbatida «» urinma kuchlanishlari burchak deformatsiyalarini hosil qilish barobarida egiluvchi sterjen to'rida …

2 / 28

arda e'tiborga olinmaydi. demak, urinma kuchlanishlarni aniqlash taqriban, ammo amaliyot uchun yetarli darajadagi aniqlikda amalga oshiriladi degan xulosa kelib chiqadi. ko'ndalang egilish holatidagi balkadan dz uzunlikdagi element ajratamiz (2 rasm) 2 rasm ajratilgan elementni neytral qatlamdan «y» masofada bo'ylama gorizontal kesim o'tkazib 2 ta qismga ajratamiz va av tekislik bilan chegaralangan yuqori qismini muvozanatini ko'ramiz. hamda, urinma kuchlanishlar ko'ndalang kesim darajasida neytral o'q «x» ga parallel va normal kuchlanishlar o'zgarmas deb faraz qilamiz (2 rasm). urinma kuchlanishlar juftligi qonuniga asosan av tekislik va ko'ndalang kesim a nuqtasida  , v nuqtasida   d urinma kuchlanishlar paydo bo'ladi. ajratilgan element yuqori qismi muvozanat tenglamalarini sterjen bo'ylama o'qiga proektsiyalar yig'indisi ko'rinishida tuzamiz. bu erda b- ko'ndalang kesimning ab tekislik darajasidagi uzunligi. ikkinchi darajali kichik miqdor ni e'tiborga olmasdan va bu yerda ko'ndalang kesim ab tekislikdan yuqorida joylashgan f* yuzasining statik momenti,) ekanligini hisobga olib ni hosil qilamiz juravskiy bog'lanishidan (2.3 bo'lim) …

3 / 28

q= 4 tk, markaziy o'qqa nisbatan inertsiya momenti jx -quyidagiga teng bh3  12 = (3.3 bo'limga qarang) bizning misolimizda kesim eni b o'zgarmas kattalik va 12 ga teng. kesimni bir qator-nolinchidan to'rtinchigacha darajalarga bo'lib chiqamiz. to'g'ri to'rtburchak yuqori qirrasidan o'tuvchi nolinchi daraja uchun statik moment nolga teng mos ravishda 1= 0 birinchi daraja uchun kesim hisob yuzasi ikkinchi daraja uchun kesim hisob yuzasi uchinchi daraja uchun kesim hisob yuzasi 15 x 12=180 sm2, ammo uning kesim x neytral o'qiga nisbatan statik momenti «musbat» va «manfiy» qismlardan tashkil topadi, to'rtinchi darajadan yuqorida butun ko'ndalang kesim yuzasi yotadi va statik moment aniqlanayotgan x o'qi markaziy o'q bo'lgani uchun (8.2 bo'limga qarang), kattaligi nolga teng, demak mos ravishda kesim pastki qirralaridagi urinma kuchlanishlar nolga teng. 3 rasmda ko'ndalang egilishdagi balka to'g'ri to'rt burchakli kesimlarida urinma kuchlanishlar epyurasi tasvirlangan. epyuradan eng katta urinma kuchlanishlar kesimning neytral o'q bilan mos keluvchi darajasida hosil bo'lishi …

4 / 28

ozimki, ko'ndalang kesimdagi urinma kuchlanishlar va bo'ylama kesimlardagi unga juft kuchlanishlar kichik bo'lishiga qaramasdan, ba'zi hollarda brus mustahkamligini baholashga sezilarli ta'sir qilishi mumkin. masalan, kalta yog'och brusning ko'ndalang egilishida buzilish qistirib mahkamlangan joydagi ko'ndalang kesimda emas, balki bo'ylama tekislikdagi neytral qatlamga yaqin joyda yuz beradi, u erda ga erishadi (4 rasm). ko'ndalang egilishda bo'ylama kesimlardagi urinma kuchlanishlar brus qatlamlari orasidagi mavjud bog'lanishlar ta'sirini ko'rsatadi. ba'zi hollarda bu bog'lanishlar buzilsa, brus egilish xarakteri o'zgaradi. masalan, n listdan tashkil topgan brusda (5 rasm) ishqalanish kuchlari bo'lmasa har bir list alohida egiladi. listga tushuvchi tashqi kuch ga teng, list ko'ndalang kesimidagi eng katta normal kuchlanish esa 2 egilishda deformatsiyalar cho'zilish va buralishga nisbatan egilishdagi deformatsiyaning xususiyati shundan iboratki, deformatsiyagacha to'g'ri chiziqdan iborat bo'lgan sterjen o'qi egiladi, nuqtalari esa o'q boshlang'ich holatiga tik yo'nalishda ko'chadi, ko'ndalang kesim esa biror burchakka buriladi. o'q nuqtalarining ko'chishi salqilik deb ataladi va «u» yoki δ bilan belgilanadi, deformatsiyalanmagan …

5 / 28

ridan dz masofada turadi va balka o'qi dz bo'lagi egrilik markazida kesishadi. balka o'qidan egrilik markazigacha bo'lgan ρ masofaga o'qning egrilik radiusi deyiladi (9 rasm). egilishdagi normal kuchlanishlar qiymatini aniqlashda quyidagi ifodadan foydalanilgan edi. bu erdan oliy matematika kursidan ma'lumki birinchi tartibli hosila kvadratini tashlab yuborsak bu ifodaga egilgan balka o'qi differentsial tenglamasi deyiladi. (5) ifodani juravskiy differentsial bog'lanishlari bilan solishtirib, o'zgarmas ko'ndalang kesimli sterjen uchun bir qator differentsial bog'lanishlar olamiz ushbu tenglamalardan shunday xulosa chiqarish mumkin: agar egilishdagi balkaga moment ta'sir qilsa, elastiklik chizig'i ikkinchi tartibli egri chiziq, bir nuqtada ta'sir etuvchi (q = 0, q = const) kuch ta'sir etsa, uchinchi tartibli chiziq, tekis taqsimlangan kuch (q = const) ta'sir etsa, to'rtinchi tartibli egri chiziqdan iborat bo'lar ekan. sterjen elastiklik chizig'i koordinatalari, ya'ni bog'lanishlarni topish uchun balka o'qi asosiy differentsial tenglamalarini (6) integrallash kerak mx - ichki kuchlar eguvchi momenti z funktsiyasi bo'ladi. (egilishdagi bikrligi ej = const …
