1 / 19

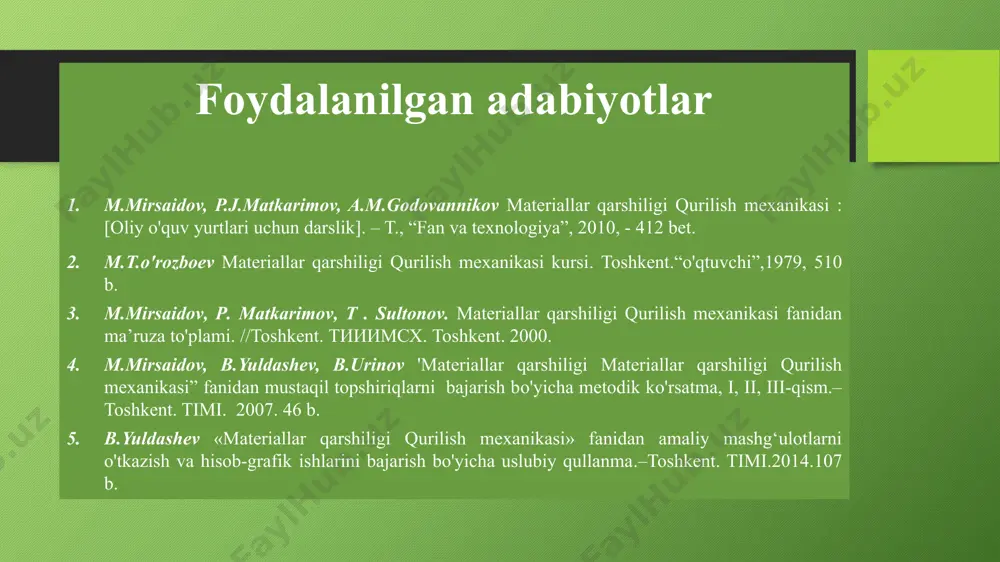

prezentatsiya powerpoint o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “gidrotexnika inshootlari va nasos stansiyalar” “materiallar qarshiligi. qurilish mexanikasi” fan: tuzuvchi: j.fayzullayev kafedra: “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. foydalanilgan adabiyotlar m.mirsaidov, p.j.matkarimov, a.m.godovannikov materiallar qarshiligi qurilish mexanikasi : [oliy o'quv yurtlari uchun darslik]. – t., “fan va texnologiya”, 2010, - 412 bet. m.t.o'rozboev materiallar qarshiligi qurilish mexanikasi kursi. toshkent.“o'qtuvchi”,1979, 510 b. m.mirsaidov, p. matkarimov, t . sultonov. materiallar qarshiligi qurilish mexanikasi fanidan ma’ruza to'plami. //toshkent. tiiimsx. toshkent. 2000. m.mirsaidov, b.yuldashev, b.urinov 'materiallar qarshiligi materiallar qarshiligi qurilish mexanikasi” fanidan mustaqil topshiriqlarni bajarish bo'yicha metodik ko'rsatma, i, ii, iii-qism.–toshkent. timi. 2007. 46 b. b.yuldashev «materiallar qarshiligi qurilish mexanikasi» fanidan amaliy mashg‘ulotlarni o'tkazish va hisob-grafik ishlarini bajarish bo'yicha uslubiy qullanma.–toshkent. timi.2014.107 b. mavzu: markaziy cho‘zilish (siqilishda)da sterjen ko‘ndalang kesimlarida hosil bo‘ladigan ichki kuchlarni aniqlash va ularning epyuralarini qurish. pog’onali sterjenlar hisobi. reja: 1. bo’ylama kuchlar. 2. harorat ta’sirida kuchlanish …

2 / 19

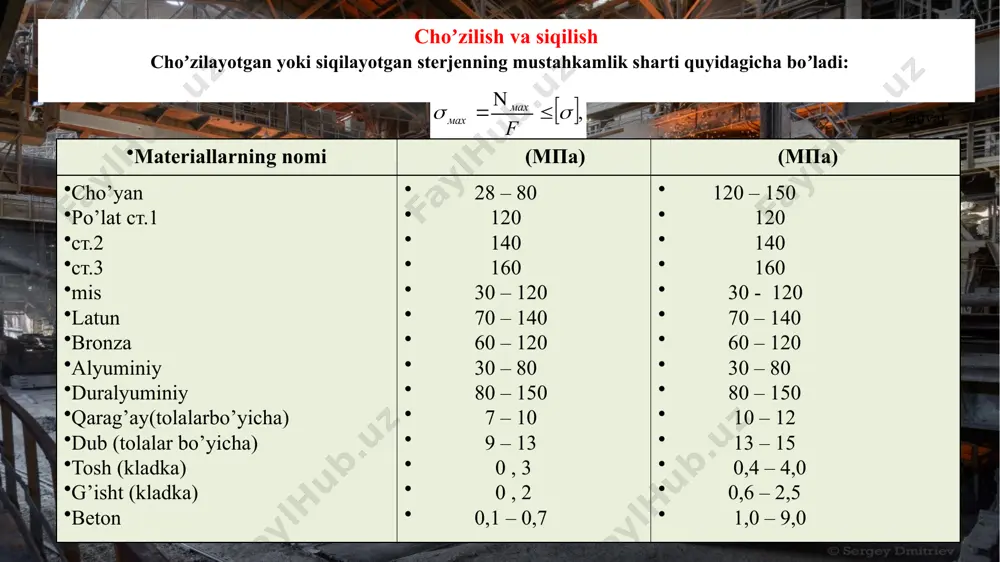

4,0 0,6 – 2,5 1,0 – 9,0 cho’zilish va siqilish inshoot va mashina elimentlarida ko’p uchraydigan holdir. masalan- zanjir, tiros va fabrika zavodlarning trubalari (1-rasm) bino tomonidan ushlab turuvchi kalonkalar va h.k . cho’zilish yoki siqilish deformatsiyaga uchraydi. inshoot yoki mashina qisimlar maxkamlanish turiga yoki yuk va tashqi kuchlarning ta’sir qilish tavsifiga qarab markaziy yoki markazlashmagan cho’zilish yoki siqilishda bo’ladi. 1-rasm cho’zilish va siqilishga ishlovchi konstruksiyalar a-yuk osilgan tros: b-zavodning trubasi: makaziy cho’zilish yoki siqilish deb, bir-biriga teng va o’qi bo’ylab qarama –qarshi tomonlarga yo’nalgan kuchlar tasiridagi sterjenninng deformatsiyasiga aytiladi.(2-rasm) markaziy cho’zilish va siqilishda sterjining ko’ndalang kesimida faqat bir xil ikkinchi faktor bo’ylama kuch n hosil (2- rasm ) bo’ladi. bo’lama kuch n sterjin ko’ndalang kesiming cheksiz kichik yuzaga (σ a) ta’sir etuvchi σ (σ a) ichki kuchlarning teng ta’sir etuvchisi hisoblanadi. n=ʃ σ* σ a (1,1) formula 2-rasm. cho’zilish va siqilishda ichki bo’ylama kuch demak bu formuladan quydagicha yozishimiz …

3 / 19

az trubina, reaktiv dvigatel qismlari). harorat ta ’sirida hosil bo'lgan iehki bo‘ylama kuch n - materialning elastiklik moduli e, qizdirilish harorati t° ta'siridagi chiziqli kengayish koeffitsiyenti va steijenning ko'ndalang kesim yuzasi a-ga bog’liq yo’q bo’ladi, y a’ni: (2,7) formula tekis qizdirilgan bir jinsli steijenning absolyut uzayishi quyidagi formula bilan topiladi: sterjenning nisbiy uzayishi: (2,8) formula agar, steijenga tashqi cho'zuvchi kuch f ham ta 'sir qilsa (2.7) va (2.8) formulalami quvidagicha yozish mumkin (4-rasm, b): 4-rasm. temperatura ta ’sirida deformatsiya; a) brus va sterjenlar sistemasini cho 'zilish va siqilishi; b) tashqi kuch va temperatura ta 'siridagi sterjenlar sistemasi. uzunligi l-ga teng bo’lgan steijen xususiy og'irlik ta’sirida uzayadi (5-rasm). sterjenning pastki uchidan x - masofada joylashgan m - n kesimining ichki kuchi va kuchlanishini aniqlaymiz. buning uchun kesish usulidan foydalanamiz. stcrjenni ikki qism ga ajratib. pastki bo’lagini olib qolamiz. sterjenning ajratib olingan pastki qismi o ‘zining xususiy og'irligi pax va sterjenning tashlab …

4 / 19

= 8 sm2, a= 16 sm,  = 2, e = 2 · 104 kn/sm2 = 2 · 105 mpa yechimi: 1. ochiq tomonidan kira borib sterjenni uchastkalarga bo’lamiz. uchastka chegaralari bo’lib ko’ndalang kesimning o’zgargan va kuch qo’yilgan kesimlar hisoblanadi. kesish usulidan foydalanib har bir uchastkada ichki zo’riqish kuchi n-ni aniqlaymiz va qabul qilingan masshtabda uning epyurasini quramiz. muvozanat tenglamasida: 1.uchastka. 2.uchastka 3.uchastka. n1 +p1 = 0, n2 +p1 = 0, n3 +p1 -p2 = 0, n1 = - p1 = -20 kn n2 = -20 kn n3 = - p1 + p2 = -20 + 30 = 10 kn 2. har bir uchastkada normal kuchlanish –ni aniqlaymiz va uning epyurasini chizamiz. e'tiborlaringiz uchun rahmat! image10.png image11.jpg image8.png image9.png image5.png image6.png image12.jpg image13.jpeg image14.wmf image15.jpg oleobject1.bin image16.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image180.png image25.png image26.png image27.png image28.jpg image29.png image30.png image31.wmf oleobject2.bin oleobject3.bin oleobject4.bin image32.wmf oleobject5.bin image3.png image4.png …
