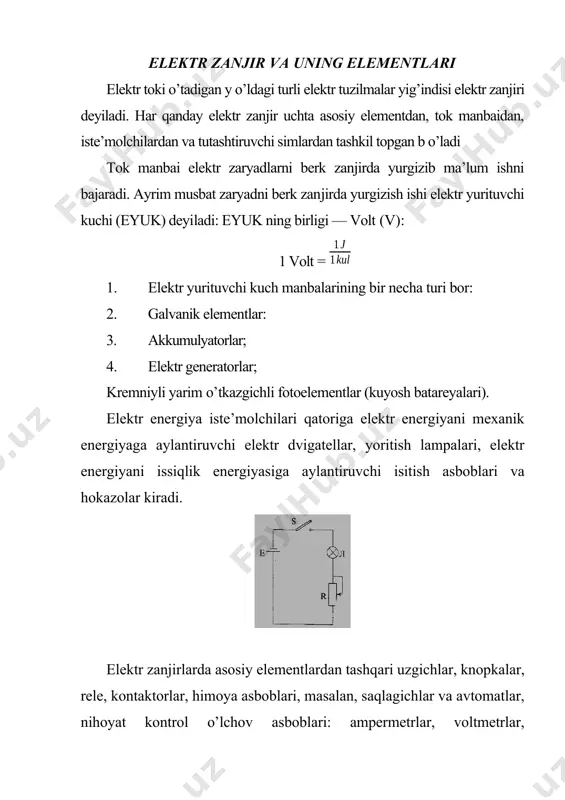

o‘zgarmas tok zanjirlari reja: 1. elektr zanjir va uning elementlari 2. zanjir kismi va to‘la zanjiruchun om qonuni 3. ish, energiya va quvvat elektr zanjir va uning elementlari elektr toki o’tadigan y o’ldagi turli elektr tuzilmalar yig’indisi elektr zanjiri deyiladi. har qanday elektr zanjir uchta asosiy elementdan, tok manbaidan, iste’molchilardan va tutashtiruvchi simlardan tashkil topgan b o’ladi tok manbai elektr zaryadlarni berk zanjirda yurgizib ma’lum ishni bajaradi. ayrim musbat zaryadni berk zanjirda yurgizish ishi elektr yurituvchi kuchi (eyuk) deyiladi: eyuk ning birligi — volt (v): 1 volt = 1. elektr yurituvchi kuch manbalarining bir necha turi bor: 2. galvanik elementlar: 3. akkumulyatorlar; 4. elektr generatorlar; kremniyli yarim o’tkazgichli fotoelementlar (kuyosh batareyalari). elektr energiya iste’molchilari qatoriga elektr energiyani mexanik energiyaga aylantiruvchi elektr dvigatellar, yoritish lampalari, elektr energiyani issiqlik energiyasiga aylantiruvchi isitish asboblari va hokazolar kiradi. elektr zanjirlarda asosiy elementlardan tashqari uzgichlar, knopkalar, rele, kontaktorlar, himoya asboblari, masalan, saqlagichlar va avtomatlar, nihoyat …

2 / 7

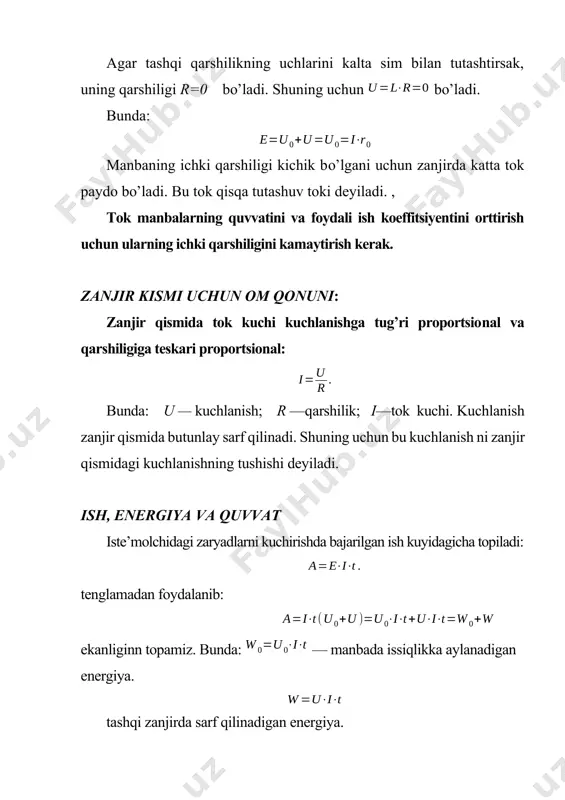

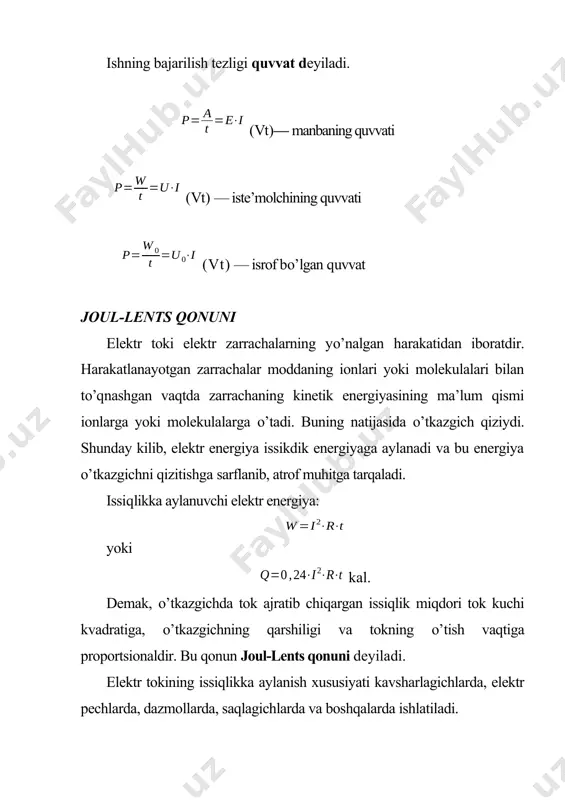

tirsak, uning qarshiligi r=0 bo’ladi. shuning uchun bo’ladi. bunda: manbaning ichki qarshiligi kichik bo’lgani uchun zanjirda katta tok paydo bo’ladi. bu tok qisqa tutashuv toki deyiladi. , tok manbalarning quvvatini va foydali ish koeffitsiyentini orttirish uchun ularning ichki qarshiligini kamaytirish kerak. zanjir kismi uchun om qonuni: zanjir qismida tok kuchi kuchlanishga tug’ri proportsional va qarshiligiga teskari proportsional: bunda: u — kuchlanish; r —qarshilik; i—tok kuchi. kuchlanish zanjir qismida butunlay sarf qilinadi. shuning uchun bu kuchlanish ni zanjir qismidagi kuchlanishning tushishi deyiladi. ish, energiya va quvvat iste’molchidagi zaryadlarni kuchirishda bajarilgan ish kuyidagicha topiladi: tenglamadan foydalanib: ekanliginn topamiz. bunda: — manbada issiqlikka aylanadigan energiya. tashqi zanjirda sarf qilinadigan energiya. ishning bajarilish tezligi quvvat deyiladi. (vt)— manbaning quvvati (vt) — iste’molchining quvvati (vt) — isrof bo’lgan quvvat joul-lents qonuni elektr toki elektr zarrachalarning yo’nalgan harakatidan iboratdir. harakatlanayotgan zarrachalar moddaning ionlari yoki molekulalari bilan to’qnashgan vaqtda zarrachaning kinetik energiyasining ma’lum qismi ionlarga yoki molekulalarga …

3 / 7

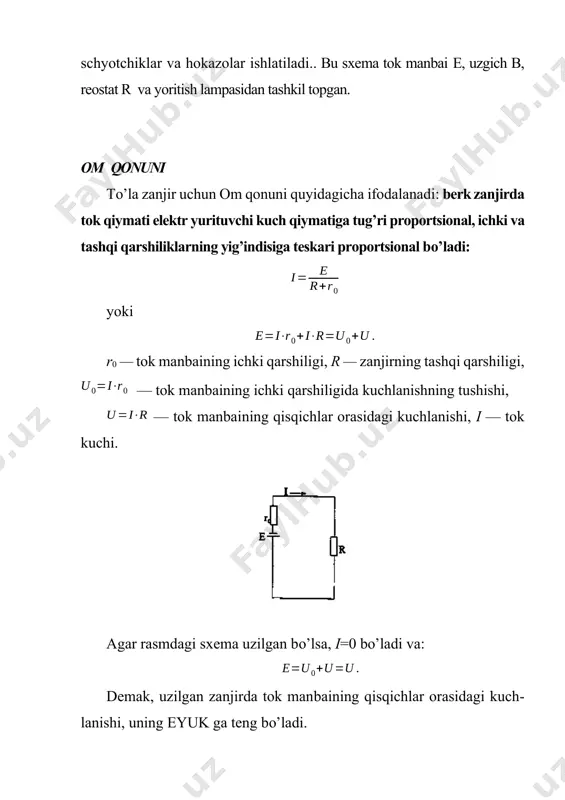

smasi uchinchi qarshilikning (iste’molchining) bosh qismasi bilan va hokazo ulansa, bunday ulanishga ketma-ket ulanish deyiladi. u holda hamma qarshiliklar (iste’molchilar) orqali bir xil tok o’tadi, chunki zanjirning birorta nuqtasida zaryadlar yig’ilmaydi. om qonuni bo’yicha qarshiliklardagi kuchlanishlar: tok kuchi zanjirning barcha qismlarida bir xil bo’lgani uchun, bo’ladi. qarshiliklardagi kuchlanishlarni ularning qisqichlardagi potentsiallar ayirmasi bilan ifodalash mumkin: shu tenglamalarning chap va o’ng qismlari hadma-xad qo’shilsa, quyidagi tenglamani olamiz: ya’ni ketma-ket ulangan qarshiliklarda kuchlanishlar tushuvining yig’indisi zanjirning qisqichlar orasidagi kuchlanishiga teng. so’nggi ifodani hadma-had tokka bo’lsak, quyidagini topamiz: yoki rэ=r1+r2+r3 bunda: rэ — zanjirning umumiy (yoki ekvivalent) qarshiligi. shunday ilib, ketma-ket ulangan qismlardan tashkil topgan zanjirning ekvivalent qarshiligi barcha qarshiliklarning yig’g’indisiga teng ekan. image4.wmf oleobject3.bin image5.wmf oleobject4.bin image6.wmf oleobject5.bin image7.png image8.wmf oleobject6.bin image9.wmf oleobject7.bin image10.wmf oleobject8.bin image11.wmf oleobject9.bin image12.wmf oleobject10.bin image13.wmf oleobject11.bin image14.wmf oleobject12.bin image15.wmf oleobject13.bin image16.wmf oleobject14.bin image17.wmf oleobject15.bin image18.wmf oleobject16.bin image19.wmf oleobject17.bin image20.wmf oleobject18.bin image21.jpeg image22.wmf oleobject19.bin image23.wmf oleobject20.bin image24.wmf oleobject21.bin …

4 / 7

+ × = 0 0 0 ) ( t i u w × × = 0 0 t i u w × × = i e t a p × = = i u t w p × = = i u t w p × = = 0 0 t r i w × × = 2 t r i q × × × = 2 24 , 0 , 1 1 r i u × = , 2 2 r i u × = kul j 1 1 , 3 3 r i u × = , 2 1 2 1 r r u u = 3 2 3 2 r r u u = б a u j j - = 1 c б u j j - = 2 d c u j j - = 3 u u u u d a d c c …
