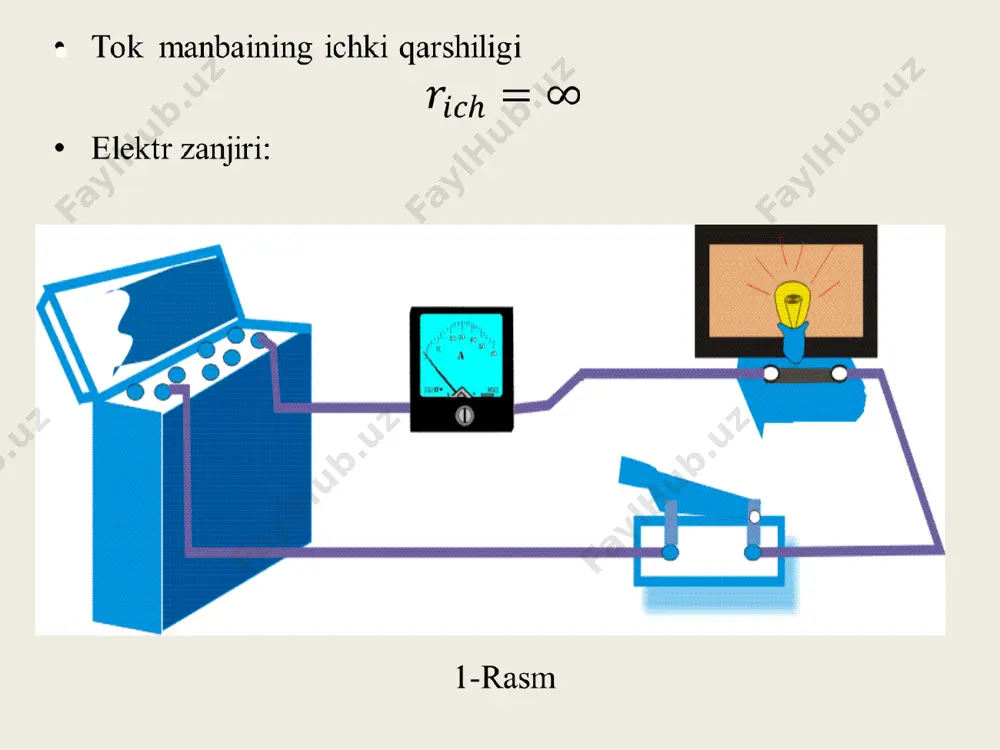

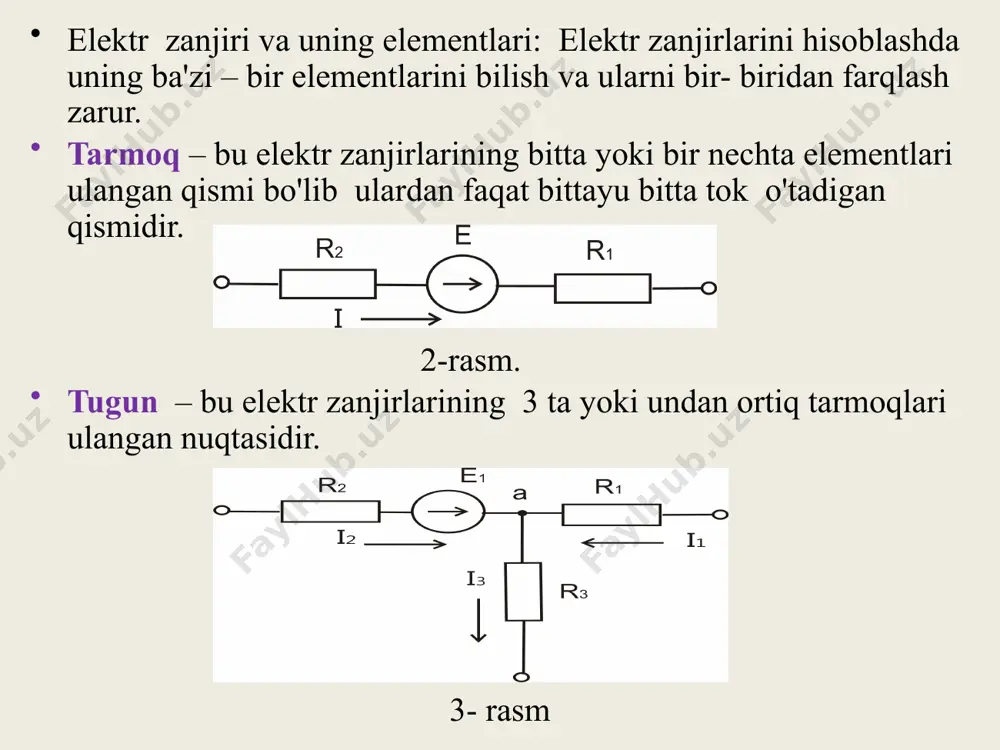

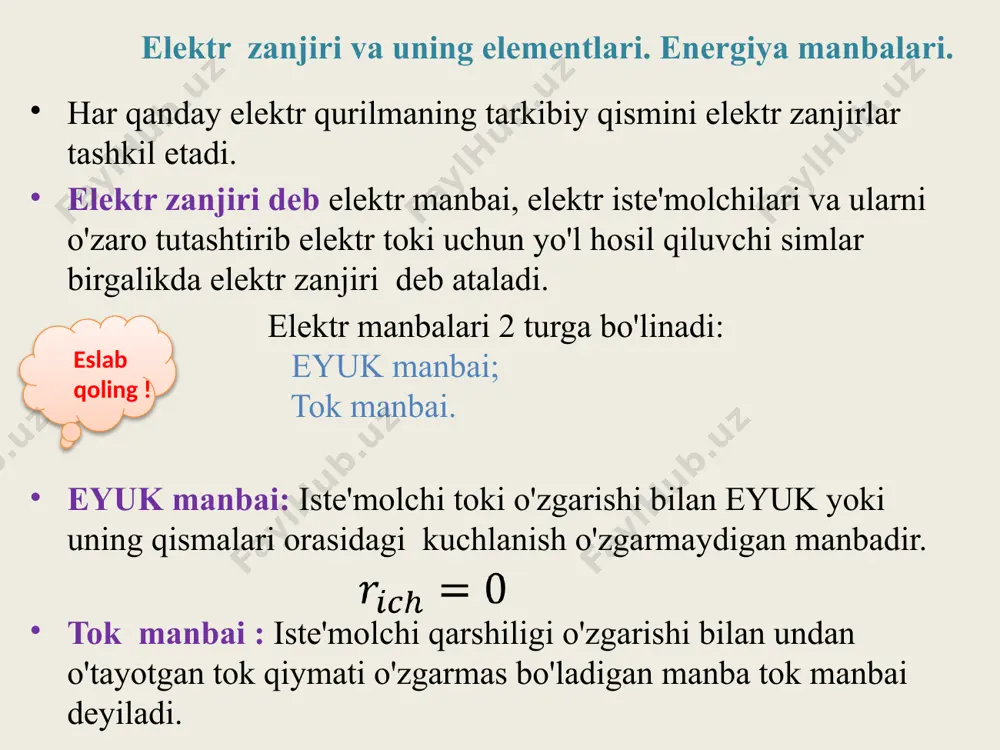

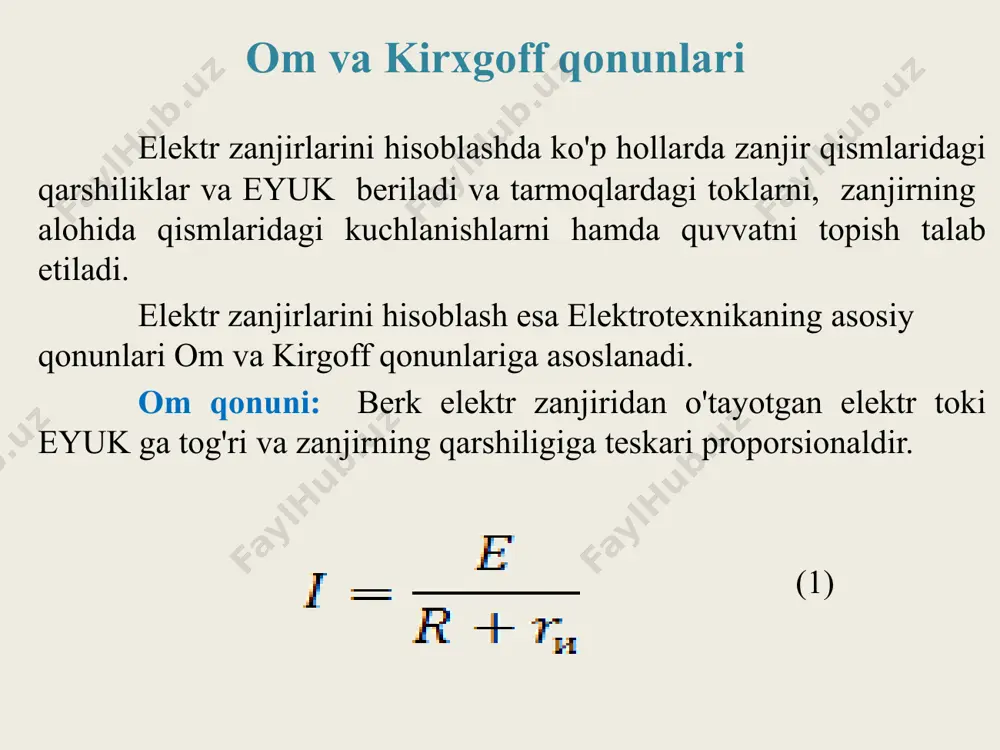

o’zgarmas tok zanjirlarini hisoblash o'zgarmas tok zanjirida kuchlanish va tok taqsimotini hisoblash reja: elektr zanjiri va uning elementlari. energiya manbalari. om va kirxgoff qonunlari. elektr zanjirlarini hisoblash usullari. elektr zanjiri va uning elementlari. energiya manbalari. har qanday elektr qurilmaning tarkibiy qismini elektr zanjirlar tashkil etadi. elektr zanjiri deb elektr manbai, elektr iste'molchilari va ularni o'zaro tutashtirib elektr toki uchun yo'l hosil qiluvchi simlar birgalikda elektr zanjiri deb ataladi. elektr manbalari 2 turga bo'linadi: eyuk manbai; tok manbai. eyuk manbai: iste'molchi toki o'zgarishi bilan eyuk yoki uning qismalari orasidagi kuchlanish o'zgarmaydigan manbadir. tok manbai : iste'molchi qarshiligi o'zgarishi bilan undan o'tayotgan tok qiymati o'zgarmas bo'ladigan manba tok manbai deyiladi. eslab qoling ! tok manbaining ichki qarshiligi elektr zanjiri: 1-rasm elektr zanjiri va uning elementlari: elektr zanjirlarini hisoblashda uning ba'zi – bir elementlarini bilish va ularni bir- biridan farqlash zarur. tarmoq – bu elektr zanjirlarining bitta yoki bir nechta elementlari ulangan qismi …

2 / 19

. 5-rasm. kirxgoff qonunlari gustav robert kirchhoff (1824-1887) germaniyalik nemis olimi. u oddiy elektr zanjirida elektr zaryadlar harakatini, ya'ni manbadan elektr lampagacha va elektr lampadan manbagacha bo'lgan masofada zarydlar harakatini kuzatdigan. kirxgoffning 1-qonuni: (tok qonuni) kirxgoffning 1-qonunining 2 ta ta'rifi mavjud: 1-ta'rif: tuginga kelayotgan toklar yug'indisi tugundan ketayotgan toklar yig'indisiga teng: (2) 6-rasm 2– ta'rif: tugundagi toklarning algebraik yig'indisi nolgа teng. (3) (4) kirxgoffning 1 - qonuni: 7-rasm. 8-rasm. kirxgoffning 2 - qonuni: (kuchlanish qonuni) kirxgoffning 2 –qonuni eyuk va zanjirning barcha qarshiliklarida kuchlanishlar tushuvi o'rtasida bog'liqlikni belgilaydi. ta'rif: zanjirdagi barcha eyuk larning algebraik yig'indisi shu konturdagi qarshiliklarda kuchlanish tushuvining algebraik yig'indisiga teng. (5) 9-rasm qarshiliklari ketma – ket ulangan zanjir. agar hamma elementlardan bir xil tok (bir xil qiymatga ega) o'tsa bunday zanjirlar ketma-ket ulangan deyiladi kirxgoffning 2-qonuniga binoan: (6) yoki (7) (8) 10-rasm (8) ifoda qarshiliklari ketma-ket ulangan elektr zanjirining ekvivalent (umumiy) qarshiligini topish formulasidir. bu ifodaning chap …

3 / 19

r5=10 оm, r6=10 оm bo’lib, u=120 b oʼzgarmas kuchlanishga ulangan. ekvivalent qarshiligi va tarmoq toklari aniqlansin. echish: ekvivalent qarshiliklar sxemasini tuzamiz: zanjirning ekvivalent yoki umumiy qarshiligini topamiz. buning uchun birinchi navbatda r13 va r45 qarshiliklarni qo’shamiz: bundan umumiy ekvivalent qarshiligi: umumiy tokni aniqlaymiz: tugun potensiali yoki kuchlanishni aniqlaymiz: endi tarmoq toklarini topamiz: mustaqil yechish uchun masalalar. 1-masala. ketma-ket sxemada ulangan elektr tok zanjir parametrlari: е1=20 v, e2=12v, r1=5 оm, r2=6 оm, r3=9 оm teng. tarmoq toki va potensiallarini aniqlang. 2-masala. paralell sxemada biriktirilgan tok zanjirlarining a va b tugun potensiallaridagi kuchlanish uав=60 v bo’lib, kiruvchi tarmoq toki i=1,5 a va qarshiligi r2=120 оm ga teng. tarmoq toklari, r1 qarshiligi va ekvivalent qarshiligini xisoblab toping. 3-маsala. aralash sxemada biriktirilgan elektr tok zanjiri u=26 v kuchlanishga ulangan bo’lib,qarshilik parametrlari: r1=8 оm, r2=14 оm, r3=4 оm, r4=5,16 оm, r5=7,5 оm, r6=5 оm. zanjirning ekvivalent qarshiligi hamda tarmoq toklarini aniqlani. 3- masala chizmasi e’tiboringiz …

4 / 19

object17.bin oleobject18.bin oleobject19.bin oleobject20.bin oleobject2.bin oleobject3.bin oleobject4.bin image50.wmf image57.wmf image51.wmf image52.wmf image53.wmf image54.wmf image55.wmf image56.wmf oleobject25.bin oleobject26.bin oleobject27.bin oleobject28.bin oleobject29.bin oleobject30.bin image63.png image64.png image65.png oleobject21.bin oleobject22.bin oleobject23.bin oleobject24.bin image66.png image67.png image68.png image69.png image70.png image71.png image72.png image80.png image81.png image82.png image83.png image84.png image85.png image720.png image73.png image74.png image75.png image76.png image77.png image78.png image79.png image58.wmf image65.wmf image59.wmf image60.wmf image61.wmf image62.wmf image63.wmf image64.wmf oleobject35.bin oleobject36.bin oleobject37.bin oleobject38.bin oleobject39.bin oleobject40.bin oleobject31.bin oleobject32.bin oleobject33.bin oleobject34.bin image66.wmf image67.wmf image68.wmf image69.wmf image70.wmf oleobject45.bin oleobject46.bin oleobject47.bin oleobject48.bin oleobject49.bin oleobject50.bin oleobject41.bin oleobject42.bin oleobject43.bin oleobject44.bin 1 i 4 i 5 i u a б в + - аб u бв u 2 i в u 3 r 2 r 1 r 4 r 5 r 3 i 6 r 13 r в u 45 r 6 r б a + - в 1 r u 1 i i 2 r 2 i + - 3 r u 4 r 5 r 6 r …
