1 / 10

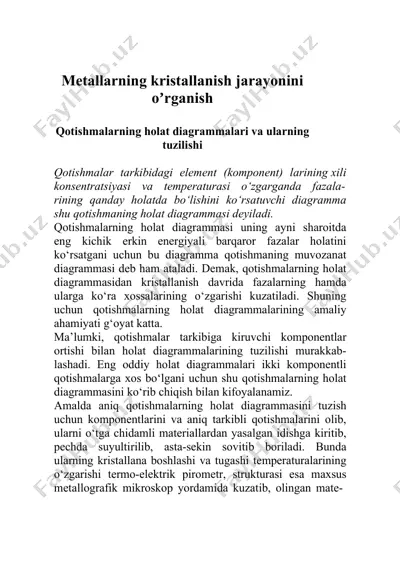

metallarning kristallanish jarayonini oʼrganish qotishmalarning holat diagrammalari va ularning tuzilishi qotishmalar tarkibidagi element (komponent) larining xili konsentratsiyasi va temperaturasi o‘zgarganda fazala-rining qanday holatda bo‘lishini ko‘rsatuvchi diagramma shu qotishmaning holat diagrammasi deyiladi. qotishmalarning holat diagrammasi uning ayni sharoitda eng kichik erkin energiyali barqaror fazalar holatini ko‘rsatgani uchun bu diagramma qotishmaning muvozanat diagrammasi deb ham ataladi. demak, qotishmalarning holat diagrammasidan kristallanish davrida fazalarning hamda ularga ko‘ra xossalarining o‘zgarishi kuzatiladi. shuning uchun qotishmalarning holat diagrammalarining amaliy ahamiyati g‘oyat katta. ma’lumki, qotishmalar tarkibiga kiruvchi komponentlar ortishi bilan holat diagrammalarining tuzilishi murakkab-lashadi. eng oddiy holat diagrammalari ikki komponentli qotishmalarga xos bo‘lgani uchun shu qotishmalarning holat diagrammasini ko‘rib chiqish bilan kifoyalanamiz. amalda aniq qotishmalarning holat diagrammasini tuzish uchun komponentlarini va aniq tarkibli qotishmalarini olib, ularni o‘tga chidamli materiallardan yasalgan idishga kiritib, pechda suyultirilib, asta-sekin sovitib boriladi. bunda ularning kristallana boshlashi va tugashi temperaturalarining o‘zgarishi termo-elektrik pirometr, strukturasi esa maxsus metallografik mikroskop yordamida kuzatib, olingan mate- riallar …

2 / 10

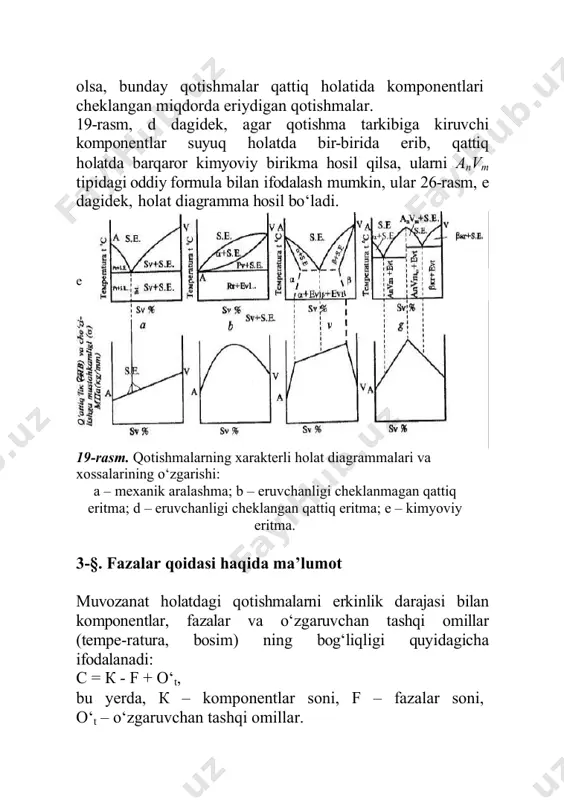

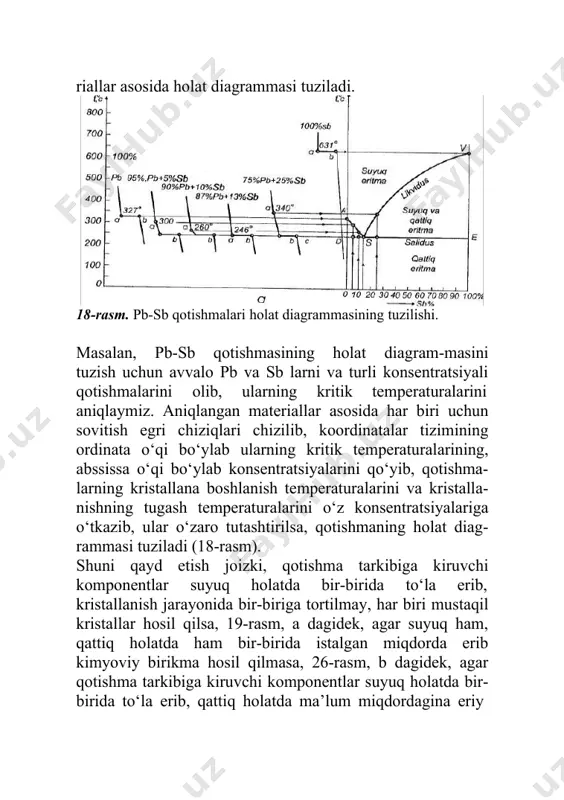

ash temperaturalarini o‘z konsentratsiyalariga o‘tkazib, ular o‘zaro tutashtirilsa, qotishmaning holat diag-rammasi tuziladi (18-rasm). shuni qayd etish joizki, qotishma tarkibiga kiruvchi komponentlar suyuq holatda bir-birida to‘la erib, kristallanish jarayonida bir-biriga tortilmay, har biri mustaqil kristallar hosil qilsa, 19-rasm, a dagidek, agar suyuq ham, qattiq holatda ham bir-birida istalgan miqdorda erib kimyoviy birikma hosil qilmasa, 26-rasm, b dagidek, agar qotishma tarkibiga kiruvchi komponentlar suyuq holatda bir-birida to‘la erib, qattiq holatda ma’lum miqdordagina eriy olsa, bunday qotishmalar qattiq holatida komponentlari cheklangan miqdorda eriydigan qotishmalar. 19-rasm, d dagidek, agar qotishma tarkibiga kiruvchi komponentlar suyuq holatda bir-birida erib, qattiq holatda barqaror kimyoviy birikma hosil qilsa, ularni anvm tipidagi oddiy formula bilan ifodalash mumkin, ular 26-rasm, e dagidek, holat diagramma hosil bo‘ladi. e d 19-rasm. qotishmalarning xarakterli holat diagrammalari va xossalarining o‘zgarishi: a – mexanik aralashma; b – eruvchanligi cheklanmagan qattiq eritma; d – eruvchanligi cheklangan qattiq eritma; e – kimyoviy eritma. 3-§. fazalar qoidasi haqida …

3 / 10

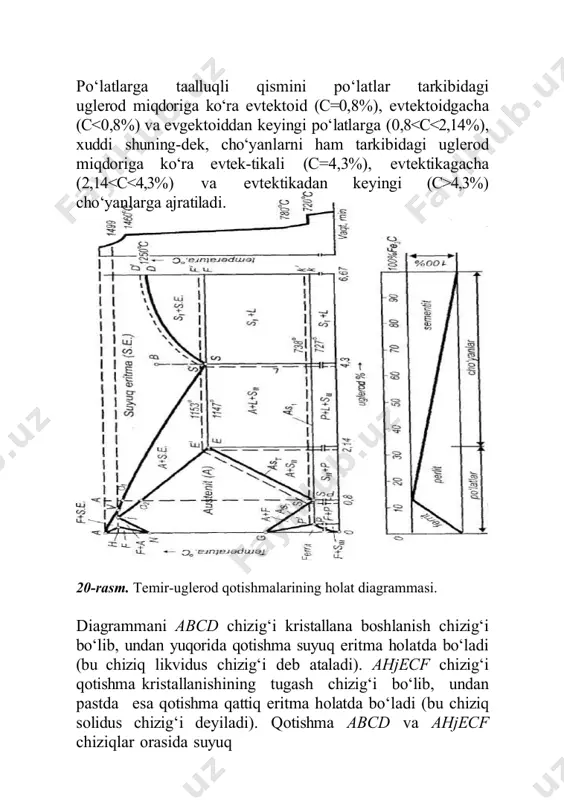

(20-rasm). bu diagrammani tuzishda yuqorida pb-sb qotishmasining holat diagrammasini tuzilganidek, termik analiz materialla-riga asoslanib tuziladi. bunda koordinatalar tizimining ordinata o‘qiga fe, fe3c∗larnini va qotishmalarning tempe-raturasi, abssissa o‘qi bo‘ylab qotishmadagi uglerodning miqdorini qo‘yib chiqiladi. keyin esa ularning kristallana boshlanish va tugash kritik temperaturalari aniqlanib (sovitish egri chiziqlaridan) abssissa o‘qida ularni tegishli uglerod konsentratsiyali joyiga o‘tkazib, kristallana boshlanish va tugash temperaturalarini ko‘rsatuvchi nuqta-larni o‘zaro tutashtirilganda holat diagramma hosil bo‘ladi. diagrammani chap tomonidagi ordinata chizig‘idagi a nuqta temirning suyuqlanish temperaturasini, n va g nuqtalar esa uning allotropik shakl o‘zgarish temperaturasini va o‘ng tomondagi vertikal chiziqdagi d nuqta temir karbidining su-yuqlanish temperaturasini ko‘rsatadi. agar abssissa o‘qidagi 2,14% uglerodni ko‘rsatuvchi nuqtadan vertikal chiziq o‘tkazib, diagrammani ikki qismga ajratsak, chap qismi po‘latlarga, o‘ng qismi esa cho‘yanlarga taalluqli bo‘ladi. ∗fe3c*suyuqlanish temperaturasi 1250oc bo‘ladi. po‘latlarga taalluqli qismini po‘latlar tarkibidagi uglerod miqdoriga ko‘ra evtektoid (c=0,8%), evtektoidgacha (c 4,3%) cho‘yanlarga ajratiladi. 20-rasm. temir-uglerod qotishmalarining holat diagrammasi. diagrammani abcd chizig‘i kristallana …

4 / 10

ab kuzatish mumkin. 910 °c. уже при температурах выше 1390 °с аустенит образуется только тогда, когда сталь нагревается выше 750 °c, но не более 1450 °c. при комнатной температуре аустенит сохраняет свою форму тогда, когда в сплав добавлены специальные легирующие элементы. микроструктуры одной и той же марки материала после отжига, горячей деформации и полной рекристаллизации представлены соответственно на рис. 2, 3 и 4. image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.gif image12.jpeg image13.jpeg image14.gif image1.png image2.png image3.png image4.png image5.png image6.png
