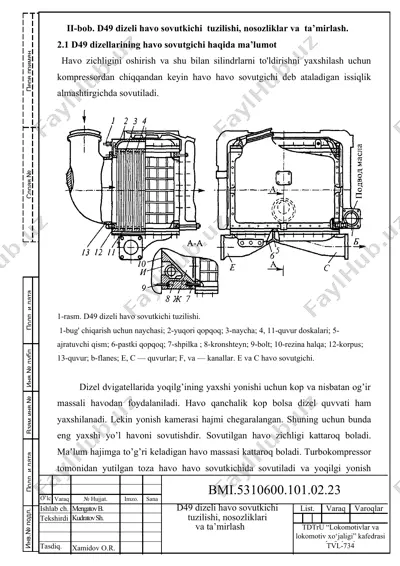

перв.примен. справ.№ подп. и дата инв.№ дубл. взам.инв.№ подп. и дата инв.№ подл. подп. и дата инв.№ дубл. взам.инв.№ подп. и дата инв.№ подл. ii-bob. d49 dizeli havo sovutkichi tuzilishi, nosozliklar va ta’mirlash. 2.1 d49 dizellarining havo sovutgichi haqida ma’lumot havo zichligini oshirish va shu bilan silindrlarni to'ldirishni yaxshilash uchun kompressordan chiqqandan keyin havo havo sovutgichi deb ataladigan issiqlik almashtirgichda sovutiladi. 1-rasm. d49 dizeli havo sovutkichi tuzilishi. 1-bug' chiqarish uchun naychasi; 2-yuqori qopqoq; 3-naycha; 4, 11-quvur doskalari; 5-ajratuvchi qism; 6-pastki qopqoq; 7-shpilka ; 8-kronshteyn; 9-bolt; 10-rezina halqa; 12-korpus; 13-quvur; b-flanes; e, c — quvurlar; f, va — kanallar. e va c havo sovutgichi. dizel dvigatellarida yoqilg’ining yaxshi yonishi uchun kop va nisbatan og’ir massali havodan foydalaniladi. havo qanchalik kop bolsa dizel quvvati ham yaxshilanadi. lekin yonish kamerasi hajmi chegaralangan. shuning uchun bunda eng yaxshi yo’l havoni sovutishdir. sovutilgan havo zichligi kattaroq boladi. ma’lum hajimga to’g’ri keladigan havo massasi kattaroq boladi. …

2 / 10

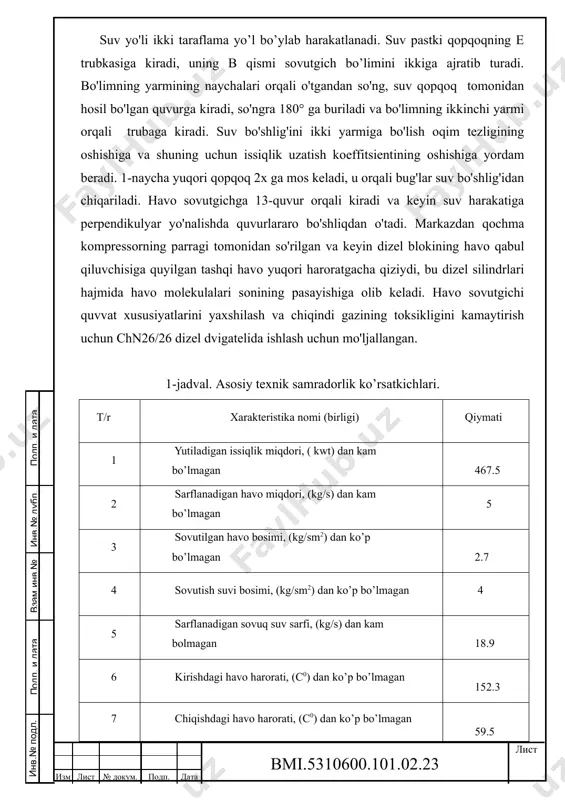

vurlari; v - sovutilgan havo chiqarish kanali. havo dizel suv tizimining sovuq pallasida suv bilan sovutiladi. sovutgich 8-kronshteynga o'rnatilgan va unga 7-shpilka bilan biriktirilgan.kronshteynlar silindr blokiga 9 boltlar bilan biriktirilgan. 13-berk kran 12-havo sovutgichining payvandlangan korpusi yuqori 2 va pastki 6 qopqoq bilan qoplangan. korpus ichida yuqori 4 va pastki 11 ta quvur doskalardan iborat sovutish bo'limi mavjud. quvur doskalarining har birida teshiklar mavjud bo'lib, ularda qovurg'ali mis quvurlar o'rnatiladi 5. sovutish suvi quvurlar ichida aylanadi. sovutilgan havo quvurlararo bo'shliqdan o'tadi. suv yo'li ikki taraflama yo’l bo’ylab harakatlanadi. suv pastki qopqoqning e trubkasiga kiradi, uning b qismi sovutgich bo’limini ikkiga ajratib turadi. bo'limning yarmining naychalari orqali o'tgandan so'ng, suv qopqoq tomonidan hosil bo'lgan quvurga kiradi, so'ngra 180° ga buriladi va bo'limning ikkinchi yarmi orqali trubaga kiradi. suv bo'shlig'ini ikki yarmiga bo'lish oqim tezligining oshishiga va shuning uchun issiqlik uzatish koeffitsientining oshishiga yordam beradi. 1-naycha yuqori qopqoq 2x ga mos keladi, …

3 / 10

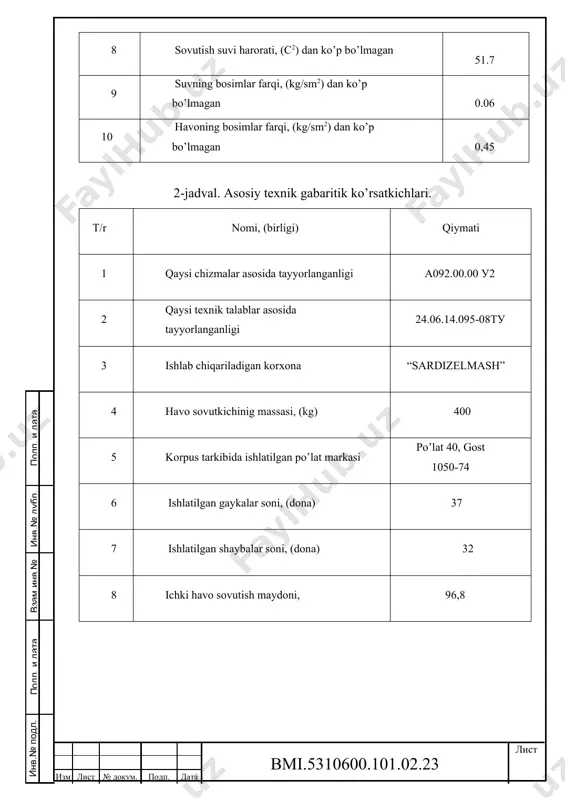

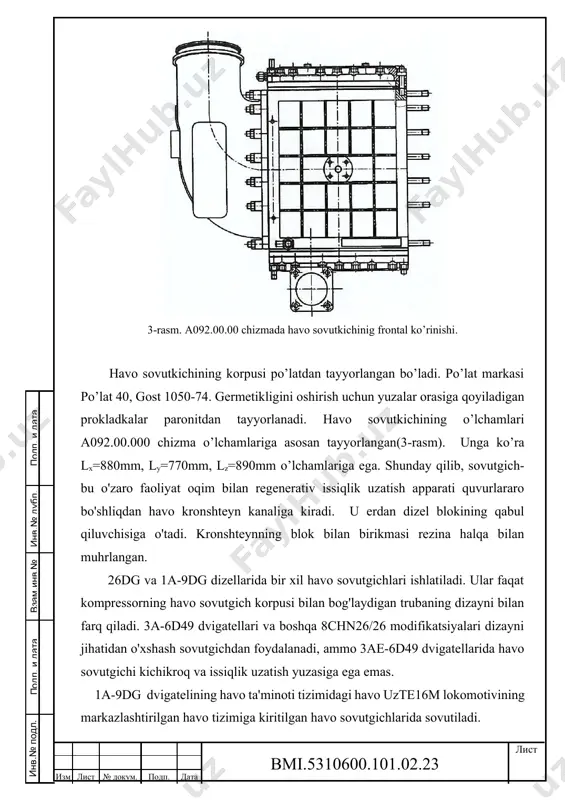

h suvi bosimi, (kg/sm2) dan ko’p bo’lmagan 4 5 sarflanadigan sovuq suv sarfi, (kg/s) dan kam bolmagan 18.9 6 kirishdagi havo harorati, (c0) dan ko’p bo’lmagan 152.3 7 chiqishdagi havo harorati, (c0) dan ko’p bo’lmagan 59.5 8 sovutish suvi harorati, (c2) dan ko’p bo’lmagan 51.7 9 suvning bosimlar farqi, (kg/sm2) dan ko’p bo’lmagan 0.06 10 havoning bosimlar farqi, (kg/sm2) dan ko’p bo’lmagan 0,45 2-jadval. asosiy texnik gabaritik ko’rsatkichlari. t/r nomi, (birligi) qiymati 1 qaysi chizmalar asosida tayyorlanganligi a092.00.00 у2 2 qaysi texnik talablar asosida tayyorlanganligi 24.06.14.095-08ту 3 ishlab chiqariladigan korxona “sardizelmash” 4 havo sovutkichinig massasi, (kg) 400 5 korpus tarkibida ishlatilgan po’lat markasi po’lat 40, gost 1050-74 6 ishlatilgan gaykalar soni, (dona) 37 7 ishlatilgan shaybalar soni, (dona) 32 8 ichki havo sovutish maydoni, 96,8 3-rasm. a092.00.00 chizmada havo sovutkichinig frontal ko’rinishi. havo sovutkichining korpusi po’latdan tayyorlangan bo’ladi. po’lat markasi po’lat 40, gost 1050-74. germetikligini oshirish uchun yuzalar orasiga qoyiladigan …

4 / 10

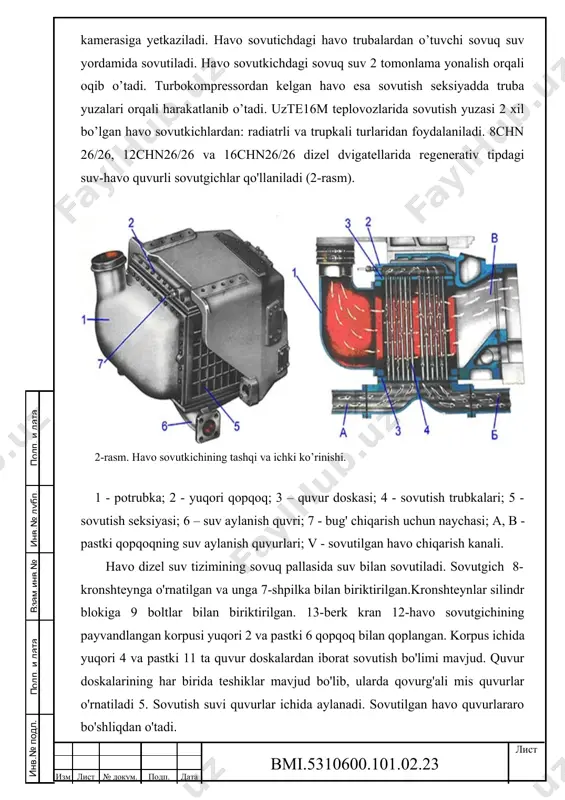

tivining markazlashtirilgan havo tizimiga kiritilgan havo sovutgichlarida sovutiladi. 3-rasm. havo sovutkichining asosiy qisimlari 1–pastki qopqoq , 2-5-11 – prokladkalar, 3- sovutish seksiyasi, 4-19 – shpilka, 6-potrupka, 7-15-20 – shayba, 16-yuqori qopqoq, 8-9-12-14-18- gaykalar, 21- bug’ chiqarish naychasi. 2.2 havo sovutkichini dizeldan ajratib olish. agar nosozliklar aniqlansa yoki texnik xizmat ko'rsatish uchun dizel dvigateldan sovutgich chiqariladi. sovutgichni quyidagi ketma-ketlikda olib tashlang: suv tizimidan suvni to'kib tashlang; sovutgichni boshqa dvigatel birliklari bilan bog'laydigan quvurlarni echib oling va olib tashlang; qisqichlarni echib oling va trubkani kompressor korpusiga ulaydigan rezina trubkani siljiting; sovutgichni kronshteyndan yechib olib tashlang. demontaj paytida suv qopqoqlari havo trubkasi chiqariladi. havo sovutkichini yechib olish va tamirlash uchastkasiga transportirovka qilish uchun yarim soat vaqt ketadi. sovutgichni yig'ish va o'rnatish teskari tartibda amalga oshiriladi. havo sovutkichining massasi 400 kg ni tashkil etadi. dizeldan agregatni yechib olish vaqtida texnika havfsizlik qoidalariga to’la va qat’iy rioya qilinishi kerak. yechib olish vaqtida havo sovutkichi yuk …

5 / 10

esa 15-20 % ga ortadi. shuning uchun lokomotivlarni ta’mirlashda tozalash ishlari muhim ahamiyat kasb etadi. ta’mirlash jarayonida tozalash quyidagi maqsadlarda amalga oshiriladi: · ta’mirlash sifatini, ta’mirlash xodimlarini yuqori mehnat samaradorligini, ishlab chiqarish madaniyati va sanitar-gigienik talablar bajarilishini ta’minlash; · detallarni defektatsiyaga, geometrik o‘lchamlari va fizik-kimyoviy parametrlarini nazorat qilishga tayyorlash; · mashinalarni ta’mirlashda bo‘lgan davrida detallar korroziyasini istisno qilish yoki sezilarli kamaytirish; · agregatlar, uzellar, tizimlarni yig‘ishda detallar yuzalarini kerakli darajada toza bo‘lishini ta’minlash. mashinalar, yig‘ish birliklari va detallarni tozalash yuzalaridagi ifloslanishlarni shu darajada bartaraf etishdan iboratki, bunda qolgan ifloslanishlar ta’mirlash operatsiyalarini bajarishga halal bermasin. tozalash jarayonini tashkil qilishda detallar materiallarini xususiyatlarini hisobga olish lozim, chunki bu xususiyatlar turli tozalash usullarini qo‘llaganda o‘zgarishi mumkin, bu esa faol yuvuvchi va tozalovchi muhitlar ta’sirida yoki qattiq tozalovchi muhit zarralarini detal yuzalari bilan o‘zaro ta’sirlashuvi natijasida yuzalarning mexanik shikastlanishi sababli korrozion buzilishlarga sabab bo‘lishi mumkin. tozalash usulini tanlashga tozalanayotgan yuzaning qoldiq iflosligi darajasi sezilarli …
