havo rektifikatsiyasi

PPTX 17 sahifa 4,9 MB Bepul yuklash

17 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 4,9 MB

Fayl turi PPTX

Sahifalar 17

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 17

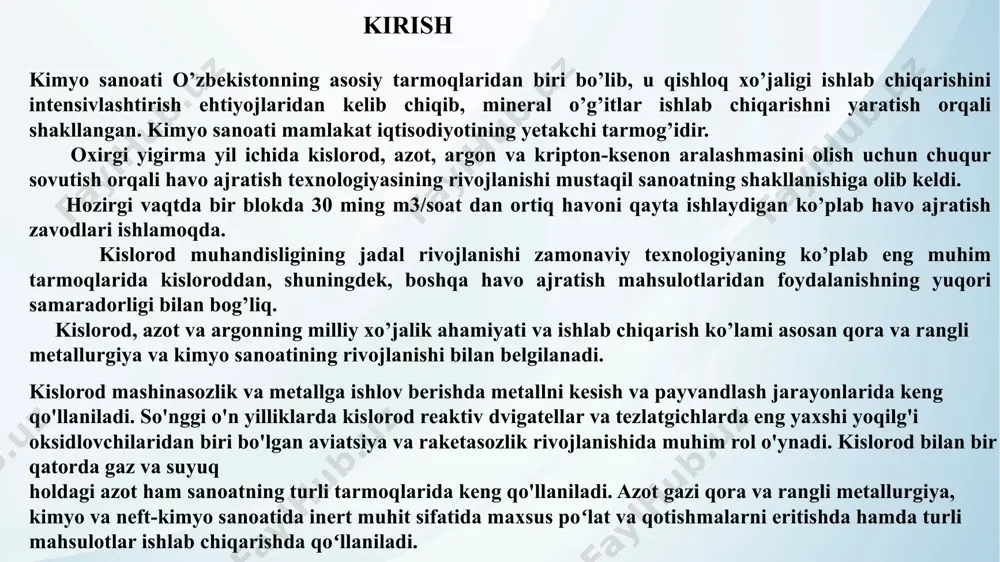

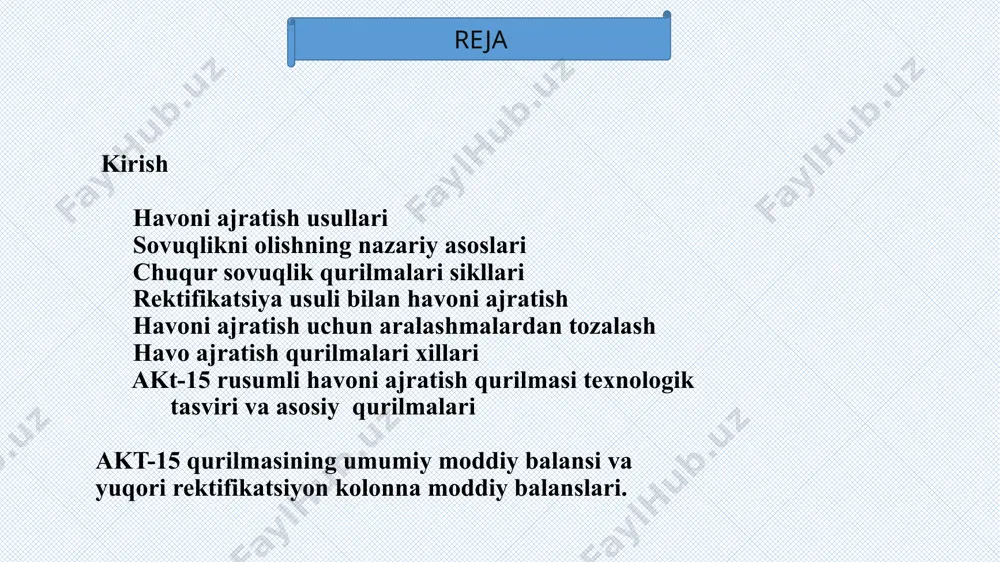

презентация powerpoint havo rektifikatsiyasi reja kirish havoni ajratish usullari sovuqlikni olishning nazariy asoslari chuqur sovuqlik qurilmalari sikllari rektifikatsiya usuli bilan havoni ajratish havoni ajratish uchun aralashmalardan tozalash havo ajratish qurilmalari xillari akt-15 rusumli havoni ajratish qurilmasi texnologik tasviri va asosiy qurilmalari akt-15 qurilmasining umumiy moddiy balansi va yuqori rektifikatsiyon kolonna moddiy balanslari. kirish kimyo sanoati o’zbekistonning asosiy tarmoqlaridan biri bo’lib, u qishloq xo’jaligi ishlab chiqarishini intensivlashtirish ehtiyojlaridan kelib chiqib, mineral o’g’itlar ishlab chiqarishni yaratish orqali shakllangan. kimyo sanoati mamlakat iqtisodiyotining yetakchi tarmog’idir. oxirgi yigirma yil ichida kislorod, azot, argon va kripton-ksenon aralashmasini olish uchun chuqur sovutish orqali havo ajratish texnologiyasining rivojlanishi mustaqil sanoatning shakllanishiga olib keldi. hozirgi vaqtda bir blokda 30 ming m3/soat dan ortiq havoni qayta ishlaydigan ko’plab havo ajratish zavodlari ishlamoqda. kislorod muhandisligining jadal rivojlanishi zamonaviy texnologiyaning ko’plab eng muhim tarmoqlarida kisloroddan, shuningdek, boshqa havo ajratish mahsulotlaridan foydalanishning yuqori samaradorligi bilan bog’liq. kislorod, azot va argonning milliy xo’jalik …

2 / 17

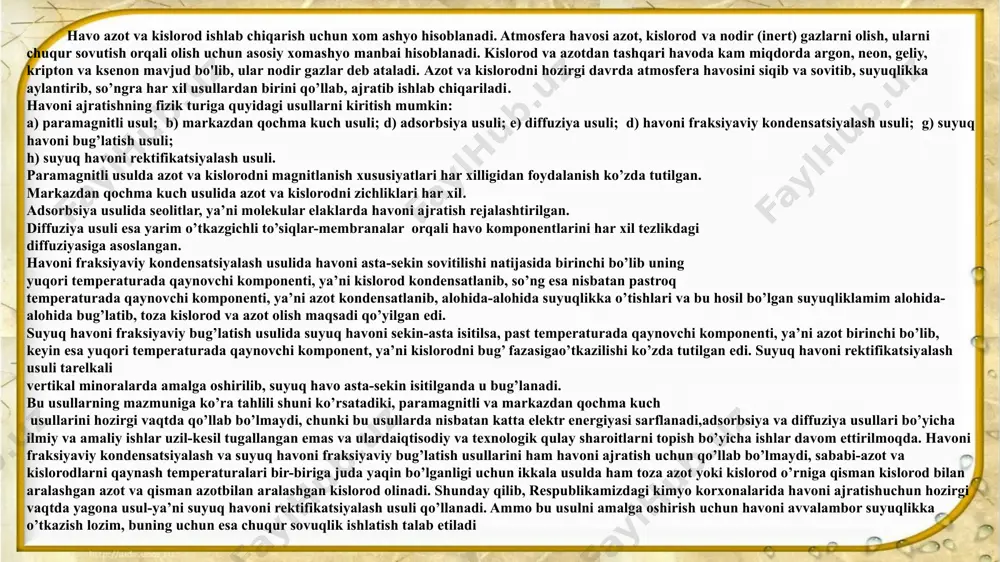

a turli mahsulotlar ishlab chiqarishda qoʻllaniladi. 3 havo azot va kislorod ishlab chiqarish uchun xom ashyo hisoblanadi. atmosfera havosi azot, kislorod va nodir (inert) gazlarni olish, ularni chuqur sovutish orqali olish uchun asosiy xomashyo manbai hisoblanadi. kislorod va azotdan tashqari havoda kam miqdorda argon, neon, geliy, kripton va ksenon mavjud bo'lib, ular nodir gazlar deb ataladi. azot va kislorodni hozirgi davrda atmosfera havosini siqib va sovitib, suyuqlikka aylantirib, so’ngra har xil usullardan birini qo’llab, ajratib ishlab chiqariladi. havoni ajratishning fizik turiga quyidagi usullarni kiritish mumkin: a) paramagnitli usul; b) markazdan qochma kuch usuli; d) adsorbsiya usuli; e) diffuziya usuli; d) havoni fraksiyaviy kondensatsiyalash usuli; g) suyuq havoni bug’latish usuli; h) suyuq havoni rektifikatsiyalash usuli. paramagnitli usulda azot va kislorodni magnitlanish xususiyatlari har xilligidan foydalanish ko’zda tutilgan. markazdan qochma kuch usulida azot va kislorodni zichliklari har xil. adsorbsiya usulida seolitlar, ya’ni molekular elaklarda havoni ajratish rejalashtirilgan. diffuziya usuli esa yarim o’tkazgichli …

3 / 17

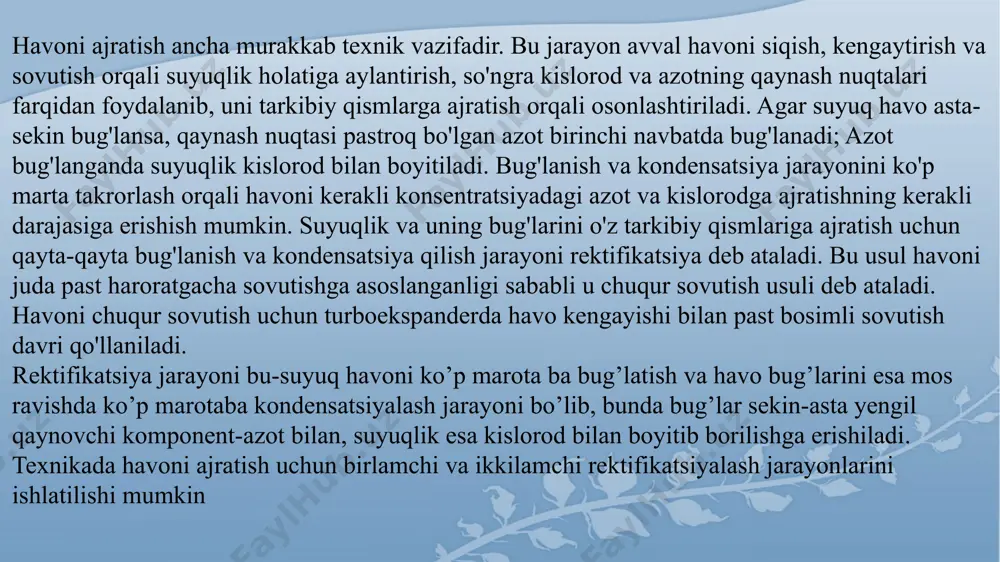

oralarda amalga oshirilib, suyuq havo asta-sekin isitilganda u bug’lanadi. bu usullarning mazmuniga ko’ra tahlili shuni ko’rsatadiki, paramagnitli va markazdan qochma kuch usullarini hozirgi vaqtda qo’llab bo’lmaydi, chunki bu usullarda nisbatan katta elektr energiyasi sarflanadi,adsorbsiya va diffuziya usullari bo’yicha ilmiy va amaliy ishlar uzil-kesil tugallangan emas va ulardaiqtisodiy va texnologik qulay sharoitlarni topish bo’yicha ishlar davom ettirilmoqda. havoni fraksiyaviy kondensatsiyalash va suyuq havoni fraksiyaviy bug’latish usullarini ham havoni ajratish uchun qo’llab bo’lmaydi, sababi-azot va kislorodlarni qaynash temperaturalari bir-biriga juda yaqin bo’lganligi uchun ikkala usulda ham toza azot yoki kislorod o’rniga qisman kislorod bilan aralashgan azot va qisman azotbilan aralashgan kislorod olinadi. shunday qilib, respublikamizdagi kimyo korxonalarida havoni ajratishuchun hozirgi vaqtda yagona usul-ya’ni suyuq havoni rektifikatsiyalash usuli qo’llanadi. ammo bu usulni amalga oshirish uchun havoni avvalambor suyuqlikka o’tkazish lozim, buning uchun esa chuqur sovuqlik ishlatish talab etiladi havoni ajratish ancha murakkab texnik vazifadir. bu jarayon avval havoni siqish, kengaytirish va sovutish orqali …

4 / 17

sovutish uchun turboekspanderda havo kengayishi bilan past bosimli sovutish davri qo'llaniladi. rektifikatsiya jarayoni bu-suyuq havoni ko’p marota ba bug’latish va havo bug’larini esa mos ravishda ko’p marotaba kondensatsiyalash jarayoni bo’lib, bunda bug’lar sekin-asta yengil qaynovchi komponent-azot bilan, suyuqlik esa kislorod bilan boyitib borilishga erishiladi. texnikada havoni ajratish uchun birlamchi va ikkilamchi rektifikatsiyalash jarayonlarini ishlatilishi mumkin havoni ajratish jarayonida qo’llanadigan sovuqlikni uch xilga bo’lish mumkin: a)o’rtacha sovuqlik-bunda temperatura228 к gacha bo’lishi mumkin; b)mo’tadil sovuqlik-bunda temperatura 228 к dan 173 к gacha bo’lishi mumkin; d) chuqur sovuqlik-bunda temperatura173 к dan pastroq, ya’ni 0 к gacha bo’lishi mumkin. atmosfera havosini uning komponentlari-azot va kislorodga ajratish uchun chuqur sovuqlik kerakdir, chuqur sovuqlik esa amaliyotda har xil sikllarni qo’llash orqali olinadi. bu sikllarni uch xil guruhga bo’lish mumkin: 1. yuqori bosimli birlamchi drossellash effektidan foydalanuvchi sikl (linde sikli) 2. bir qism havoni detanderda kengaytiruvchi o’rta bosimli sikl (klod sikli) 3. havoning asosiy qismini turbodetanderda kengaytiruvchi …

5 / 17

t (0,6 mpa) bosimni qo’llab, chuqur sovuqlik hosil qiladigan qurilmalarga faqat g-6800 va kt-3600 xildagi agregatlar kiradi. bu agregatlardan g-6800 rusumlisi jadvalning qo’llanilayotgan har bir kubometr xomashyo havoga nisbatan ishlab chiqarilayotgan m ahsulot bandi bo’yicha eng yuqori ko’rsatkichga teng bo’lsada, ammo bu qurilma hozirgi vaqtda amaliyotda qo’llanmaydi va kelajakda ham ishlab chiqarilmaydi, sababi bu qurilma ma’naviy jihatdan juda eskirib ketgani, unumdorligi eng past, energiya sarfi bo’yicha nisbatan yuqori (garchand bu miqdor jadvalda ko’rsatilgan bo’lmasa ham) va eng asosiysi-bu qurilmada rangli metall-toza mis eng katta sarfga ega bo’lgani, buning asosida esa qurilmani portlab ketishi xavfi juda kattaligida shuning bilan birga, ayrim ka-5, akt-16-2 hamda akt-15 (bu qurilma jadvalda keltirilgan bo’lmasa ham) rusumli qurilmalarda sintetik ammiak ishlab chiqarish uchun zarur xom ashyo-toza azot va tabiiy gazni konversiya qilib vodorod ishlab chiqarish uchun kerak bo’lgan texnologik kislorod (9 2 ± 9 5 % o2) ham bir vaqtning o’zida ishlab chiqariladi. bir vaqtning o’zida …
