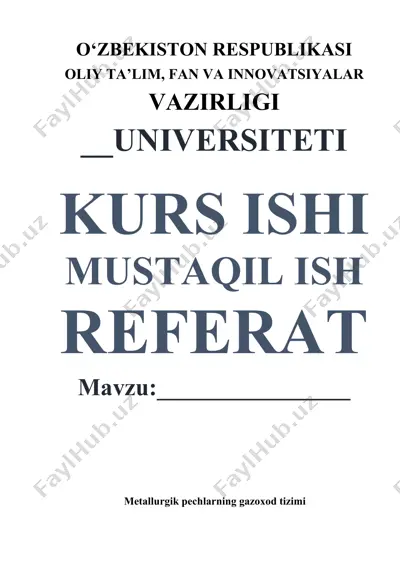

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi __universiteti kurs ishi mustaqil ish referat mavzu:________________ metallurgik pechlarning gazoxod tizimi reja: kirish 1. gazlarni tozalovchi qurilmalar 2. chang ushlovchi kameralar 3. issiqlikni ishlatish qurilmalari xulosa foydalanilgan adabiyotlar kirish metallurgiya pechlari ishlaganda hosil bo‘lib chiqib ketuvchi gazlar miqdori juda ham katta. og‘irligi bo‘yicha pechdagi chiqayotgan qattiq va suyuq mahsulotlar og‘irligidan yancha ko‘p. masalan, bitta kuydiruvchi pech 1 sutkada 150-250 tonna shixta qayta ishlab, 300-500 tonna (yoki 200-400000 m3) gaz chiqaradi. rangli metallurgiya pechlarida chiquvchi gazlar quyidagicha xarakterlanadi: 1. changning yuqori tarkibi: 1-400 g/m3. bu shixtaning chang holatida 0,5 dan 50% gacha chang holatida chiqib ketishi bilan teng. 2. so2 va so3 tarkibiningo‘ta yuqoriligi (0,5-10%). 3. yuqori harorat (300-1300oc). bu pech ichidan 20-70% gacha sarflanuvchi issiqlikning chiqib ketishi bilan bog‘liq. chiqib ketuvchi gazlarning bunday xarakteristikasi quyidagilarni talab qiladi: 1. ekonomik va sanitar-gigienik tartibga ko‘ra chang va oltingugurtli birikmalardan tozalanishi; 2. ularning tarkibidagi issiqlik …

2 / 20

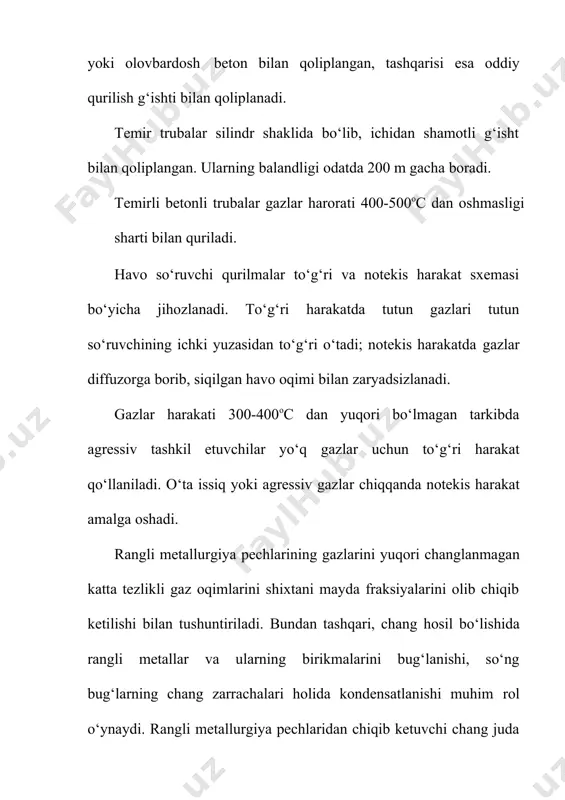

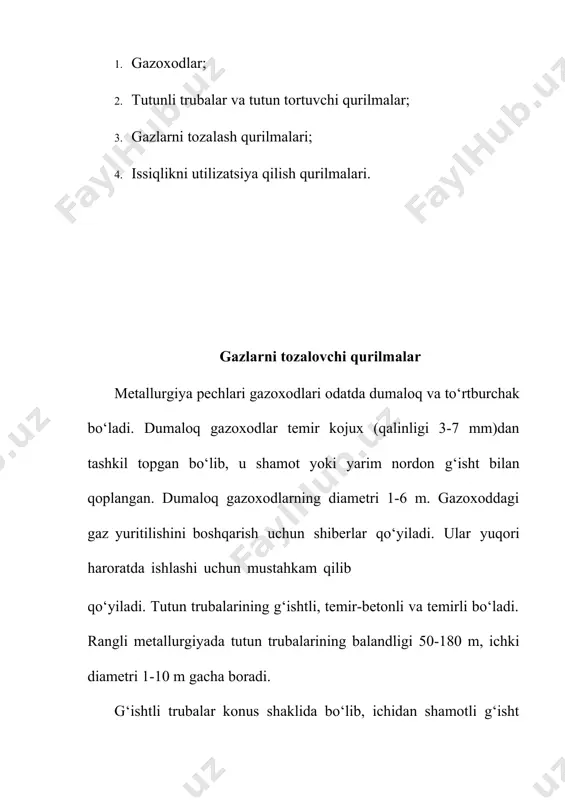

, temir-betonli va temirli bo‘ladi. rangli metallurgiyada tutun trubalarining balandligi 50-180 m, ichki diametri 1-10 m gacha boradi. g‘ishtli trubalar konus shaklida bo‘lib, ichidan shamotli g‘isht yoki olovbardosh beton bilan qoliplangan, tashqarisi esa oddiy qurilish g‘ishti bilan qoliplanadi. temir trubalar silindr shaklida bo‘lib, ichidan shamotli g‘isht bilan qoliplangan. ularning balandligi odatda 200 m gacha boradi. temirli betonli trubalar gazlar harorati 400-500oc dan oshmasligi sharti bilan quriladi. havo so‘ruvchi qurilmalar to‘g‘ri va notekis harakat sxemasi bo‘yicha jihozlanadi. to‘g‘ri harakatda tutun gazlari tutun so‘ruvchining ichki yuzasidan to‘g‘ri o‘tadi; notekis harakatda gazlar diffuzorga borib, siqilgan havo oqimi bilan zaryadsizlanadi. gazlar harakati 300-400oc dan yuqori bo‘lmagan tarkibda agressiv tashkil etuvchilar yo‘q gazlar uchun to‘g‘ri harakat qo‘llaniladi. o‘ta issiq yoki agressiv gazlar chiqqanda notekis harakat amalga oshadi. rangli metallurgiya pechlarining gazlarini yuqori changlanmagan katta tezlikli gaz oqimlarini shixtani mayda fraksiyalarini olib chiqib ketilishi bilan tushuntiriladi. bundan tashqari, chang hosil bo‘lishida rangli metallar va ularning birikmalarini …

3 / 20

i. bu turli xil o‘lchamdagi changlarni fraksion ajratish va changning har bir turini o‘z texnologik sxemasi bo‘yicha qayta ishlash imkonini beradi. rangli metallurgiya pechlarining changlarini mayda frksiyasi mishyak, selen, rux, qo‘rg‘oshin va noyob metallarni ishlab chiqarishda boshlang‘ich xom ashyo – konsentrat bo‘lib hizmat qiladi. rangli metallurgiyada changlarni tutish uchun quyidagi changushlagichlar qo‘llaniladi: 1. changushlagich kameralar; 2. inersion chang ushlagichlar; 3. filtrlovchi chang ushlagichlar; 4. ho‘l changushlagichlar; 5. elektr chang ushlagichlar; 6. kombinirlashgan chang ushlagichlar. turli xil chang ushlagich qurilmalarni nisbiy baholash tozalash darajasi η, sarf-xarajat miqdoriga, changushlagichga gidravlik qarshiligi kattaligiga va elektr energiyasi va suvning sarfi bo‘yicha amalga oshiriladi. tozalashning darajasi η quyidagi formuladan topiladi: 𝜂 = 𝑎𝑉1−𝑐𝑉2, 𝑎𝑉1 a va c – changushlagichga kiruvchi va chiquvchi gazlarning changlanganligi, g/m3, v1 va v2 – changushlagichga kiruvchi va chiquvchi gazlarning hajmi, m3/sek. chang ushlovchi kameralar chang ushlovchi kameralar. changni og‘irligi bo‘yicha cho‘ktirilishiga asoslanadi. gaz oqimida kamerada joylashgan chang zarrachasiga quyidagi kuchlar …

4 / 20

roratda (100-1000oc gacha) ishlashi mumkin. gazlar kamerada 10-50 sek davomida bo‘ladi. inersion chang ushlagichlar. changni cho‘ktirish uchun inersiya kuchi ishlatiladi. inersion chang ushlagichlarning asosiy turlari: 1. siklonlar; 2. batareyali siklonlar; 3. jalyuzili chang ushlagichlar. siklonlardagi asosiy harakatlanuvchi kuch markazga intilma inersiyasidir. u gazlarni aylanishi natijasida hosil bo‘ladi. filtrli chang ushlagichlar. changlangan gazlarni filtrlovchi matodan yoki g‘ovakli muhitda filtrlash prinsipiga asoslangan. sanoatda ko‘proq matoli engli filtr ishlatiladi. bu filtrlar qo‘y junidan tayyorlanadi. nam chang ushlagichlar. nam chang ushlagichlarga skrubberlar misol bo‘la oladi. elektrostatik chang ushlagichlar. elektr maydoni va chang zarrasi zaryadi ta’sirlashishida turli zaryadli zarralar bir-biriga tortiladi. changlangan gazlar ikkita elektrod orasidan o‘tkaziladi, elektrodlar yuqori kuchlanishli doimiy tok manbaiga ulanadi. kombinirlashgan chang ushlovchilar. oldin ko‘rib chiqilgan besh xil chang ushlovchi qurilmalar birin-ketin ulanganligi 2-4 bosqichdan iborat. rangli metallurgiyada kombinirlashgan chang ushlovchilar keng tarqalgan. ular chang ushlovchilar alohid turlaridan qurilgan: 1. chang ushlovchi kameralar yoki siklon – elektrofiltr; 2. chang ushlovchi kamera …

5 / 20

ganda hajm kamayishi natijasida gaz oqimi harakat tezligi kamayadi. buning natijasida chang yirik zarrachalari og’irlik kuchi ta’siri ostida cho‘ka boshlaydi. cho‘ktarish kameralari (7.1-rasm) va gazoxodlarda faqat yirikligi 100 mkmdan ortiq chang zarrachalari ushlab qolinib, f.i.k. 40-70 % ni tashkil etadi. katta hajm egallashi va f.i.k. pastligi sababli cho‘ktirish kameralari rangli metallurgiyada deyarli qo‘llanilmaydi; ularning vazifasini gaz tashiydigan gazoxodlar bajaradi. 1-rasm. cho‘ktarish kamerasining sxemasi hozirgi vaqtda quruq chang ushlagichlardan tsiklonlar keng tarqalgan hisoblanadi (2-rasm). tsiklonlarda chang ajralib chiqishi yopiq tsilindrik yoki konussimon bo‘shliqda paydo bo‘ladigan va og’irlik kuchidan bir necha marta ortiq bo‘lgan markazdan qochma kuch ta’sirida boradi. tsiklonlarda paydo bo‘ladigan markazdan qochma kuchlar chang zarrachalarini uning korpus devorlari tomon sochib tashlaydi va ular tashqi spiralsimon traektoriya bo‘yicha pastki chang zarrachalarini chiqarib yuborish tuynugi tomon harakatlanadi. konusning pastki qismigacha yetib kelgan gaz oqimi aylanib yana tepada o‘rnatilgan tuynukka qarab ichki spiralsimon harakat qiladi. tsiklonlarda chang zarrachalarini cho‘kish tezligi gaz oqimi aylanish …
