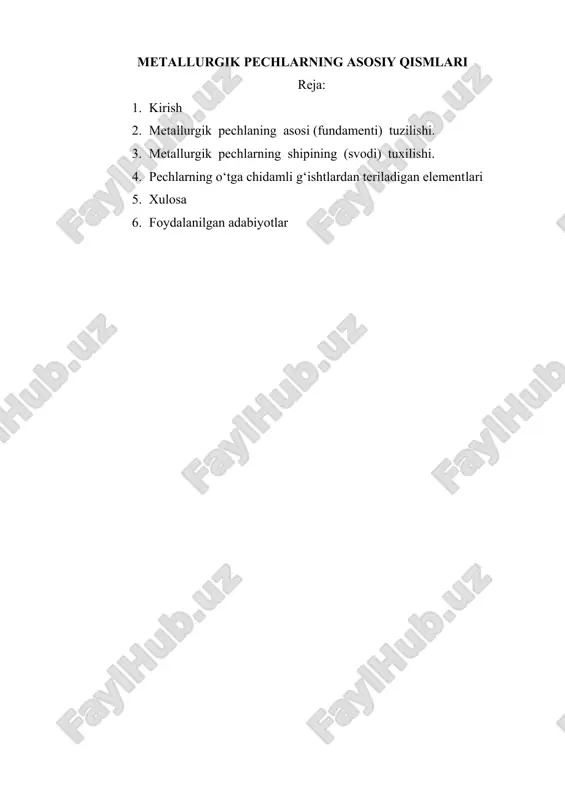

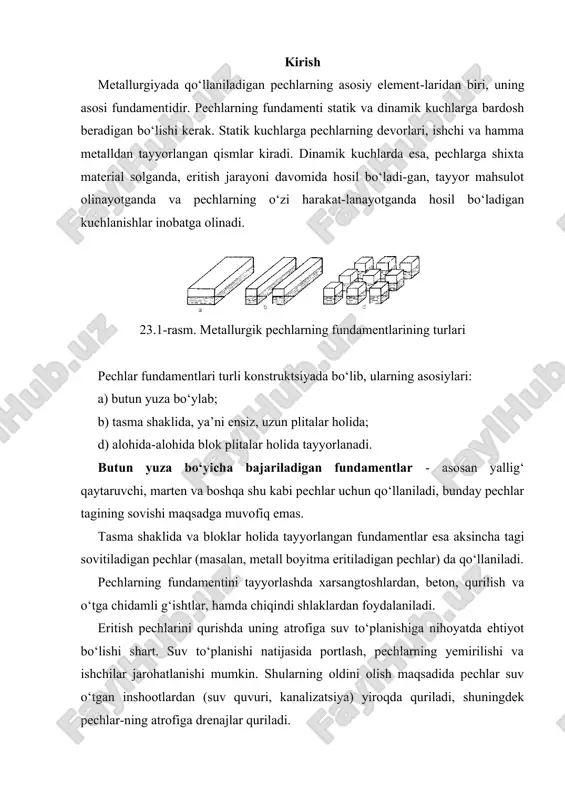

metallurgik pechlarning asosiy qismlari reja: 1. kirish 2. metallurgik pechlaning asosi (fundamenti) tuzilishi. 3. metallurgik pechlarning shipining (svodi) tuxilishi. 4. pechlarning o‘tga chidamli g‘ishtlardan teriladigan elementlari 5. xulosa 6. foydalanilgan adabiyotlar kirish metallurgiyada qo‘llaniladigan pechlarning asosiy element-laridan biri, uning asosi fundamentidir. pechlarning fundamenti statik va dinamik kuchlarga bardosh beradigan bo‘lishi kerak. statik kuchlarga pechlarning devorlari, ishchi va hamma metalldan tayyorlangan qismlar kiradi. dinamik kuchlarda esa, pechlarga shixta material solganda, eritish jarayoni davomida hosil bo‘ladi-gan, tayyor mahsulot olinayotganda va pechlarning o‘zi harakat-lanayotganda hosil bo‘ladigan kuchlanishlar inobatga olinadi. 23.1-rasm. metallurgik pechlarning fundamentlarining turlari pechlar fundamentlari turli konstruktsiyada bo‘lib, ularning asosiylari: a) butun yuza bo‘ylab; b) tasma shaklida, ya’ni ensiz, uzun plitalar holida; d) alohida-alohida blok plitalar holida tayyorlanadi. butun yuza bo‘yicha bajariladigan fundamentlar - asosan yallig‘ qaytaruvchi, marten va boshqa shu kabi pechlar uchun qo‘llaniladi, bunday pechlar tagining sovishi maqsadga muvofiq emas. tasma shaklida va bloklar holida tayyorlangan fundamentlar esa aksincha tagi …

2 / 9

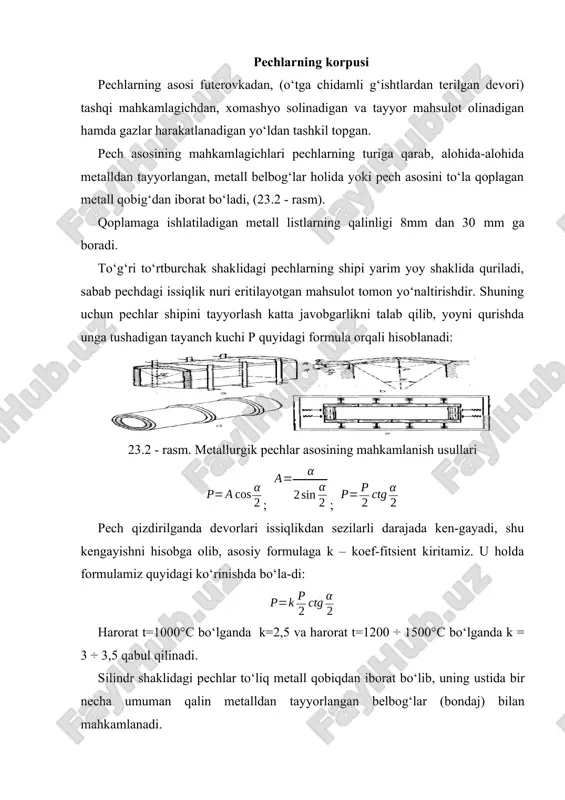

shqi mahkamlagichdan, xomashyo solinadigan va tayyor mahsulot olinadigan hamda gazlar harakatlanadigan yo‘ldan tashkil topgan. pech asosining mahkamlagichlari pechlarning turiga qarab, alohida-alohida metalldan tayyorlangan, metall belbog‘lar holida yoki pech asosini to‘la qoplagan metall qobig‘dan iborat bo‘ladi, (23.2 - rasm). qoplamaga ishlatiladigan metall listlarning qalinligi 8mm dan 30 mm ga boradi. to‘g‘ri to‘rtburchak shaklidagi pechlarning shipi yarim yoy shaklida quriladi, sabab pechdagi issiqlik nuri eritilayotgan mahsulot tomon yo‘naltirishdir. shuning uchun pechlar shipini tayyorlash katta javobgarlikni talab qilib, yoyni qurishda unga tushadigan tayanch kuchi p quyidagi formula orqali hisoblanadi: 23.2 - rasm. metallurgik pechlar asosining mahkamlanish usullari ; ; pech qizdirilganda devorlari issiqlikdan sezilarli darajada ken-gayadi, shu kengayishni hisobga olib, asosiy formulaga k – koef-fitsient kiritamiz. u holda formulamiz quyidagi ko‘rinishda bo‘la-di: harorat t=1000°c bo‘lganda k=2,5 va harorat t=1200 ÷ 1500°c bo‘lganda k = 3 ÷ 3,5 qabul qilinadi. silindr shaklidagi pechlar to‘liq metall qobiqdan iborat bo‘lib, uning ustida bir necha umuman qalin …

3 / 9

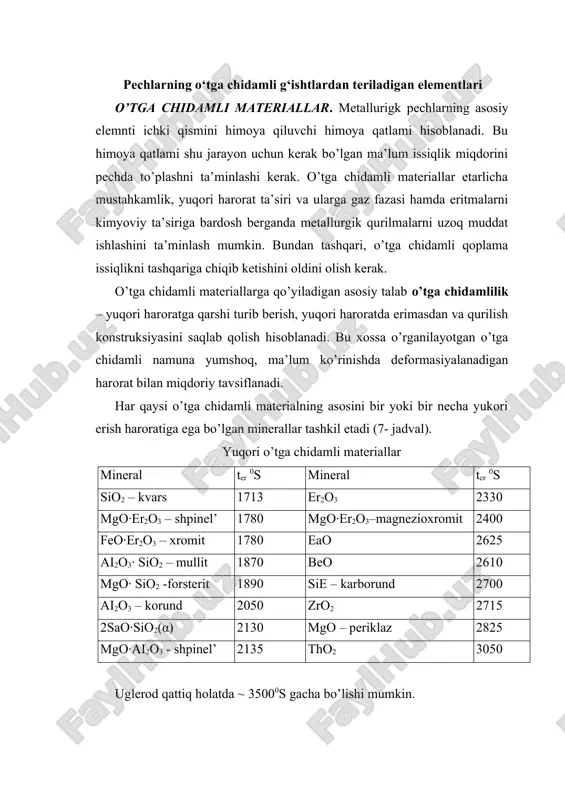

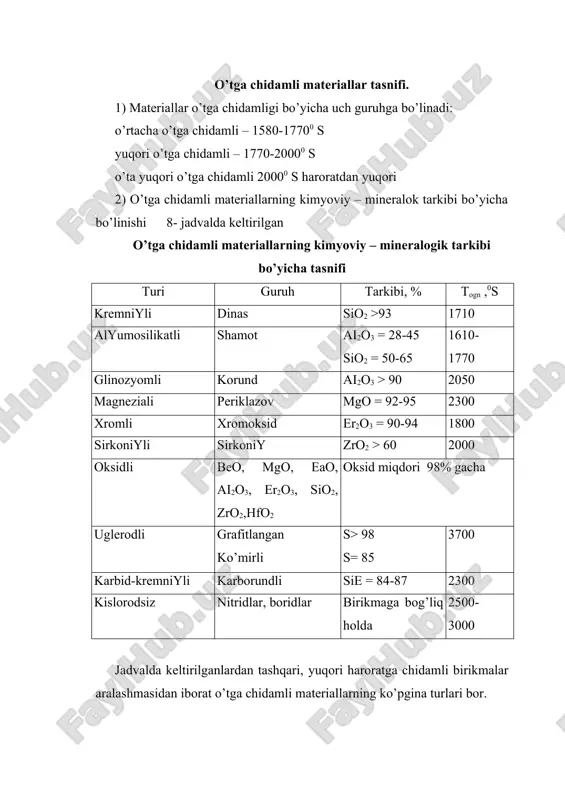

imasdan va qurilish konstruksiyasini saqlab qolish hisoblanadi. bu xossa o’rganilayotgan o’tga chidamli namuna yumshoq, ma’lum ko’rinishda deformasiyalanadigan harorat bilan miqdoriy tavsiflanadi. har qaysi o’tga chidamli materialning asosini bir yoki bir necha yukori erish haroratiga ega bo’lgan minerallar tashkil etadi (7- jadval). yuqori o’tga chidamli materiallar mineral ter 0s mineral ter 0s sio2 – kvars 1713 er2o3 2330 mgo∙er2o3 – shpinel’ 1780 mgo∙er2o3–magnezioxromit 2400 feo∙er2o3 – xromit 1780 eao 2625 ai2o3∙ sio2 – mullit 1870 beo 2610 mgo∙ sio2 -forsterit 1890 sie – karborund 2700 ai2o3 – korund 2050 zro2 2715 2sao∙sio2(α) 2130 mgo – periklaz 2825 mgo∙ai2o3 - shpinel’ 2135 tho2 3050 uglerod qattiq holatda ~ 35000s gacha bo’lishi mumkin. o’tga chidamli materiallar tasnifi. 1) materiallar o’tga chidamligi bo’yicha uch guruhga bo’linadi: o’rtacha o’tga chidamli – 1580-17700 s yuqori o’tga chidamli – 1770-20000 s o’ta yuqori o’tga chidamli 20000 s haroratdan yuqori 2) o’tga chidamli materiallarning kimyoviy – mineralok tarkibi …

4 / 9

qolipli va o’lchamli g’isht, stakan ko’rinishidagi qoliplangan materiallar ishlab chiqaradi. qoliplangan o’tga chidamli materiallar ishlab chiqarish uchun mo’ljallangan aralashmalarga ozroq miqdorda bog’lovchi birikmalar: sao, smola va b. lar qo’shiladi. o’tga chidamli materiallarning xossalari. o’tga chidamli materiallar ishlash davomida himoya qatlamiga ta’sir qiladigan qurilish va zarbali yuklariga bardosh berish uchun etarlicha mustahkamlikka ega bo’lishlari kerak. talab etiladigan mustahkamlik yuqori haroratda ham saqlanish kerak. o’tga chidamli materiallarning mexanik mustahkamligi uni siqishga qarshilik ko’rsatishi bilan baholanadi. zichlik oshirilishi (g’ovaklik kamayishi) bilan mustahkamlik oshadi. yuqori haroratlarga o’tga chidamli materiallarning bardoshligi yuk ostida deformasiyalanish harorati bilan tavsiflanadi. haroratga bardoshlilik o’tga chidamli materiallarning harorat birdan o’zgarganda mustahkamligini saqlab qolish qobiliyatini tavsiflaydi. bunday hollarda o’tga chidamli materiallarning emirilishiga ma’lum haroratda ayirim minerallarni modifikasiyasi (tarkibiy tuzilishi) o’zgarishi natijasidagi ichki kuchlanish sabab bo’ladi. o’tga chidamlilik ko’rsatkichi o’tga chidamli material namunasi emirilgunga qadar bardosh bergan issiqlik almashinuvi miqdorini ko’rsatadi. o’tga chidamli materiallarning muhim tavsiflaridan biri ularning g’ovakligi hisoblanadi. bu xususiyat …

5 / 9

bo’yicha, o’tga chidamli materiallar kislotali (sio2), neytral (ai2o3), ishqorli (sao, mgo) bo’ladi. agar metallurgik qurilmada kislotali xossalarga ega eritmalar hosil bo’lsa, kislotali muhitda ishlaydigan o’tga chidamli materiallar tanlash kerakligi nazarda tutilishi kerak. aks holda kimyoviy korroziya sababli o’tga chidamli materiallar tez ishdan chiqadi. o’tga chidamli material tanlash va ishlatishda ularning nafaqat fizik – kimyoviy xossalari, balki narxi ham e’tiborga olinadi, chunki o’tga chidamli materiallar qimmatbaho materiallar toifasiga kiradi. agar shamotning narxi bir deb olinsa, qolgan boshqa o’tga chidamli materiallarning narxi qo’yidagicha bo’ladi: shamotli – 1,0; dinasli – 1,1-1,2; magnezitli – 1,4-1,6; xromomagnezitli – 1,2-1,4; yuqoriglinozyomli – 2,5-9; karborundli – 15-30. o’tga chidamli materiallarning qimmatligi ularni ko’p vaqt ishlashi bilan qoplanishi kerak. pechlarning teriladigan elementlari yoki futerovkasi metallurgik pechlarning eng asosiy qismi bo‘lib, uning uzoq vaqt davomida ishlashi, unda boradigan jarayonlarni texnik-iqtisodiy ko‘rsatgichlari futerovkaning sifatiga bog‘liqdir. shu sababli pechlarning futerovkalarini tayyorlashda ishlatiladigan o‘tga chidamli g‘isht, beton va boshqa materiallarni tayyorlashda, transportirovka …
