1 / 6

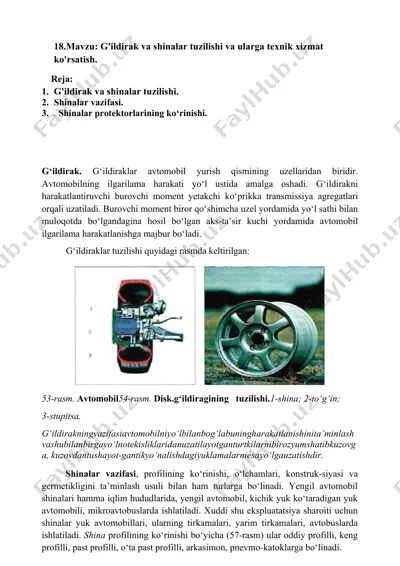

18.mavzu: g'ildirak va shinalar tuzilishi va ularga texnik xizmat ko'rsatish. reja: 1. g'ildirak va shinalar tuzilishi. 2. shinalar vazifasi. 3. . shinalar protektorlarining ko‘rinishi. g‘ildirak. g‘ildiraklar avtomobil yurish qismining uzellaridan biridir. avtomobilning ilgarilama harakati yo‘l ustida amalga oshadi. g‘ildirakni harakatlantiruvchi burovchi moment yetakchi ko‘prikka transmissiya agregatlari orqali uzatiladi. burovchi moment biror qo‘shimcha uzel yordamida yo‘l sathi bilan muloqotda bo‘lgandagina hosil bo‘lgan aks-ta’sir kuchi yordamida avtomobil ilgarilama harakatlanishga majbur bo‘ladi. g‘ildiraklar tuzilishi quyidagi rasmda keltirilgan: 53-rasm. avtomobil54-rasm. disk.g‘ildiragining tuzilishi.1-shina; 2-to‘g‘in; 3-stupitsa. g‘ildirakningvazifasiavtomobilniyo‘lbilanbog‘labuningharakatlanishinita’minlashvashubilanbirgayo‘lnotekisliklaridanuzatilayotganturtkilarnibirozyumshatibkuzovga, kuzovdantushayot-gantikyo‘nalishdagiyuklamalarniesayo‘lgauzatishdir. shinalar vazifasi, profilining ko‘rinishi, o‘lchamlari, konstruk-siyasi va germetikligini ta’minlash usuli bilan ham turlarga bo‘linadi. yengil avtomobil shinalari hamma iqlim hududlarida, yengil avtomobil, kichik yuk ko‘taradigan yuk avtomobili, mikroavtobuslarda ishlatiladi. xuddi shu ekspluatatsiya sharoiti uchun shinalar yuk avtomobillari, ularning tirkamalari, yarim tirkamalari, avtobuslarda ishlatiladi. shina profilining ko‘rinishi bo‘yicha (57-rasm) ular oddiy profilli, keng profilli, past profilli, o‘ta past profilli, arkasimon, pnevmo-katoklarga bo‘linadi. 55-rasm. shinaning qirqimi: 56-rasm. diognal va radial …

2 / 6

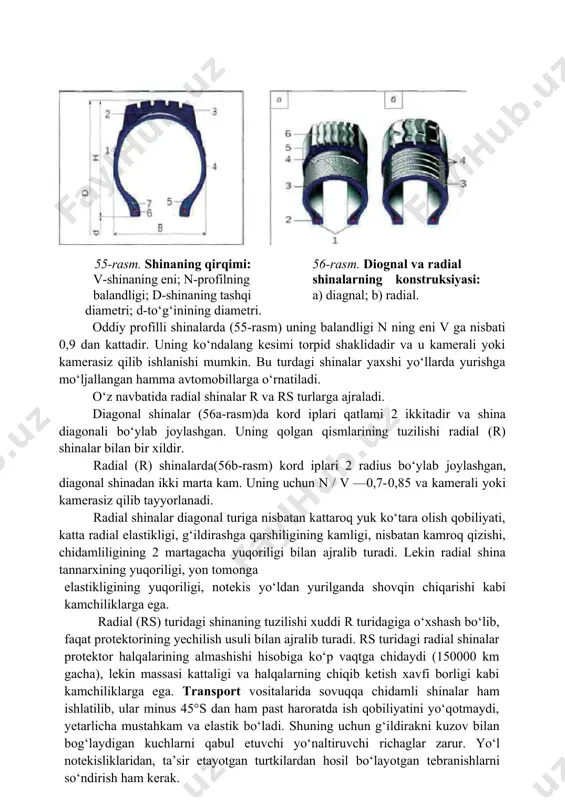

jallangan hamma avtomobillarga o‘rnatiladi. o‘z navbatida radial shinalar r va rs turlarga ajraladi. diagonal shinalar (56a-rasm)da kord iplari qatlami 2 ikkitadir va shina diagonali bo‘ylab joylashgan. uning qolgan qismlarining tuzilishi radial (r) shinalar bilan bir xildir. radial (r) shinalarda(56b-rasm) kord iplari 2 radius bo‘ylab joylashgan, diagonal shinadan ikki marta kam. uning uchun n / v —0,7-0,85 va kamerali yoki kamerasiz qilib tayyorlanadi. radial shinalar diagonal turiga nisbatan kattaroq yuk ko‘tara olish qobiliyati, katta radial elastikligi, g‘ildirashga qarshiligining kamligi, nisbatan kamroq qizishi, chidamliligining 2 martagacha yuqoriligi bilan ajralib turadi. lekin radial shina tannarxining yuqoriligi, yon tomonga elastikligining yuqoriligi, notekis yo‘ldan yurilganda shovqin chiqarishi kabi kamchiliklarga ega. radial (rs) turidagi shinaning tuzilishi xuddi r turidagiga o‘xshash bo‘lib, faqat protektorining yechilish usuli bilan ajralib turadi. rs turidagi radial shinalar protektor halqalarining almashishi hisobiga ko‘p vaqtga chidaydi (150000 km gacha), lekin massasi kattaligi va halqalarning chiqib ketish xavfi borligi kabi kamchiliklarga ega. transport vositalarida …

3 / 6

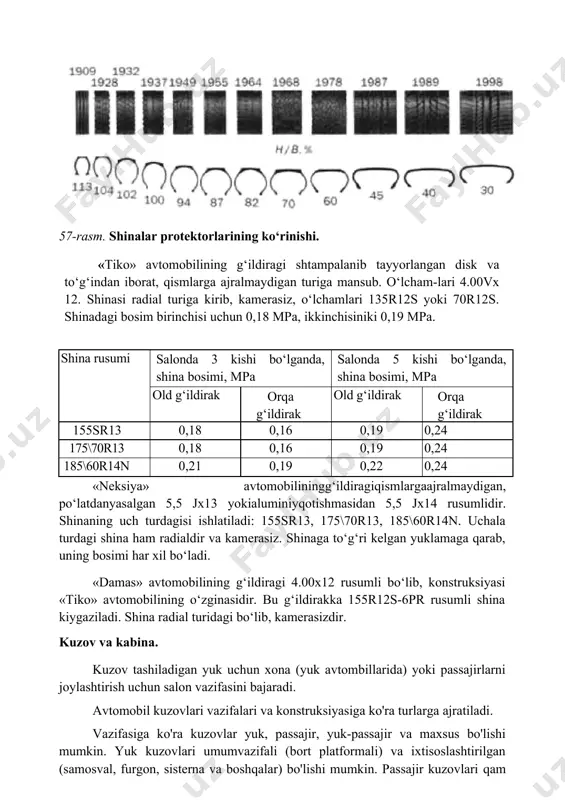

$shina bosimi, mpa old g‘ildirak orqa g‘ildirak old g‘ildirak orqa g‘ildirak 155sr13 0,18 0,16 0,19 0,24 175\70r13 0,18 0,16 0,19 0,24 185\60r14n 0,21 0,19 0,22 0,24 «neksiya» avtomobiliningg‘ildiragiqismlargaajralmaydigan, po‘latdanyasalgan 5,5 jx13 yokialuminiyqotishmasidan 5,5 jx14 rusumlidir. shinaning uch turdagisi ishlatiladi: 155sr13, 175\70r13, 185\60r14n. uchala turdagi shina ham radialdir va kamerasiz. shinaga to‘g‘ri kelgan yuklamaga qarab, uning bosimi har xil bo‘ladi. «damas» avtomobilining g‘ildiragi 4.00x12 rusumli bo‘lib, konstruksiyasi «tiko» avtomobilining o‘zginasidir. bu g‘ildirakka 155r12s-6pr rusumli shina kiygaziladi. shina radial turidagi bo‘lib, kamerasizdir. kuzov va kabina. kuzov tashiladigan yuk uchun xona (yuk avtombillarida) yoki passajirlarni joylashtirish uchun salon vazifasini bajaradi. avtomobil kuzovlari vazifalari va konstruksiyasiga ko'ra turlarga ajratiladi. vazifasiga ko'ra kuzovlar yuk, passajir, yuk-passajir va maxsus bo'lishi mumkin. yuk kuzovlari umumvazifali (bort platformali) va ixtisoslashtirilgan (samosval, furgon, sisterna va boshqalar) bo'lishi mumkin. passajir kuzovlari qam umumvazifali va ixtisoslashtirilgan (turli jixozlar joylashtirilgan, laboratoriya , tez yordam va boshqalar) bo'ladi. konstruksiyasi bo'yicha: karkasli, yarim karkasli …$

4 / 6

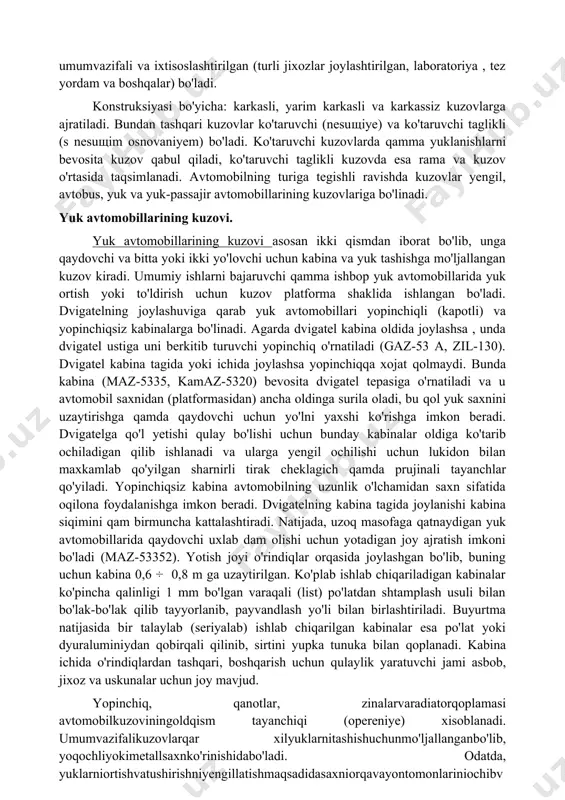

h uchun kuzov platforma shaklida ishlangan bo'ladi. dvigatelning joylashuviga qarab yuk avtomobillari yopinchiqli (kapotli) va yopinchiqsiz kabinalarga bo'linadi. agarda dvigatel kabina oldida joylashsa , unda dvigatel ustiga uni berkitib turuvchi yopinchiq o'rnatiladi (gaz-53 a, zil-130). dvigatel kabina tagida yoki ichida joylashsa yopinchiqqa xojat qolmaydi. bunda kabina (maz-5335, kamaz-5320) bevosita dvigatel tepasiga o'rnatiladi va u avtomobil saxnidan (platformasidan) ancha oldinga surila oladi, bu qol yuk saxnini uzaytirishga qamda qaydovchi uchun yo'lni yaxshi ko'rishga imkon beradi. dvigatelga qo'l yetishi qulay bo'lishi uchun bunday kabinalar oldiga ko'tarib ochiladigan qilib ishlanadi va ularga yengil ochilishi uchun lukidon bilan maxkamlab qo'yilgan sharnirli tirak cheklagich qamda prujinali tayanchlar qo'yiladi. yopinchiqsiz kabina avtomobilning uzunlik o'lchamidan saxn sifatida oqilona foydalanishga imkon beradi. dvigatelning kabina tagida joylanishi kabina siqimini qam birmuncha kattalashtiradi. natijada, uzoq masofaga qatnaydigan yuk avtomobillarida qaydovchi uxlab dam olishi uchun yotadigan joy ajratish imkoni bo'ladi (maz-53352). yotish joyi o'rindiqlar orqasida joylashgan bo'lib, buning uchun kabina 0,6 …

5 / 6

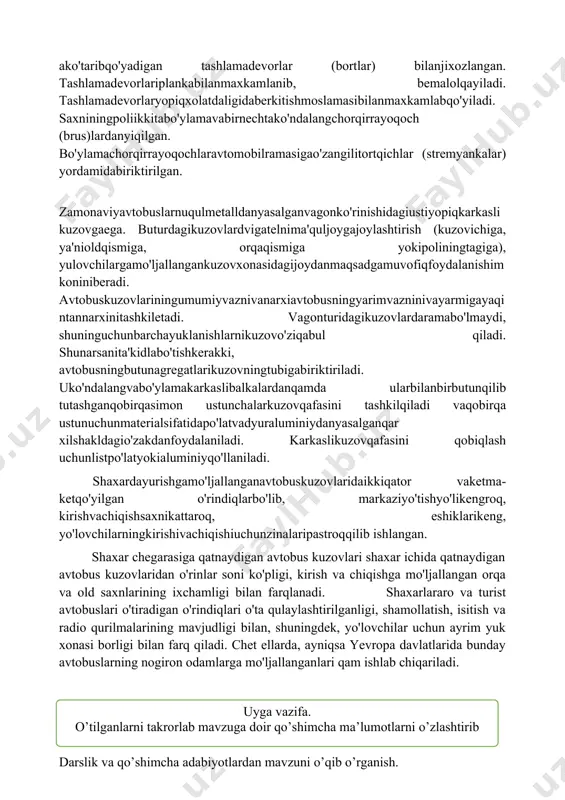

shirishniyengillatishmaqsadidasaxniorqavayontomonlariniochibvako'taribqo'yadigan tashlamadevorlar (bortlar) bilanjixozlangan. tashlamadevorlariplankabilanmaxkamlanib, bemalolqayiladi. tashlamadevorlaryopiqxolatdaligidaberkitishmoslamasibilanmaxkamlabqo'yiladi. saxniningpoliikkitabo'ylamavabirnechtako'ndalangchorqirrayoqoch (brus)lardanyiqilgan. bo'ylamachorqirrayoqochlaravtomobilramasigao'zangilitortqichlar (stremyankalar) yordamidabiriktirilgan. zamonaviyavtobuslarnuqulmetalldanyasalganvagonko'rinishidagiustiyopiqkarkaslikuzovgaega. buturdagikuzovlardvigatelnima'quljoygajoylashtirish (kuzovichiga, ya'nioldqismiga, orqaqismiga yokipoliningtagiga), yulovchilargamo'ljallangankuzovxonasidagijoydanmaqsadgamuvofiqfoydalanishimkoniniberadi. avtobuskuzovlariningumumiyvaznivanarxiavtobusningyarimvazninivayarmigayaqintannarxinitashkiletadi. vagonturidagikuzovlardaramabo'lmaydi, shuninguchunbarchayuklanishlarnikuzovo'ziqabul qiladi. shunarsanita'kidlabo'tishkerakki, avtobusningbutunagregatlarikuzovningtubigabiriktiriladi. uko'ndalangvabo'ylamakarkaslibalkalardanqamda ularbilanbirbutunqilib tutashganqobirqasimon ustunchalarkuzovqafasini tashkilqiladi vaqobirqa ustunuchunmaterialsifatidapo'latvadyuraluminiydanyasalganqar xilshakldagio'zakdanfoydalaniladi. karkaslikuzovqafasini qobiqlash uchunlistpo'latyokialuminiyqo'llaniladi. shaxardayurishgamo'ljallanganavtobuskuzovlaridaikkiqator vaketma-ketqo'yilgan o'rindiqlarbo'lib, markaziyo'tishyo'likengroq, kirishvachiqishsaxnikattaroq, eshiklarikeng, yo'lovchilarningkirishivachiqishiuchunzinalaripastroqqilib ishlangan. shaxar chegarasiga qatnaydigan avtobus kuzovlari shaxar ichida qatnaydigan avtobus kuzovlaridan o'rinlar soni ko'pligi, kirish va chiqishga mo'ljallangan orqa va old saxnlarining ixchamligi bilan farqlanadi. shaxarlararo va turist avtobuslari o'tiradigan o'rindiqlari o'ta qulaylashtirilganligi, shamollatish, isitish va radio qurilmalarining mavjudligi bilan, shuningdek, yo'lovchilar uchun ayrim yuk xonasi borligi bilan
