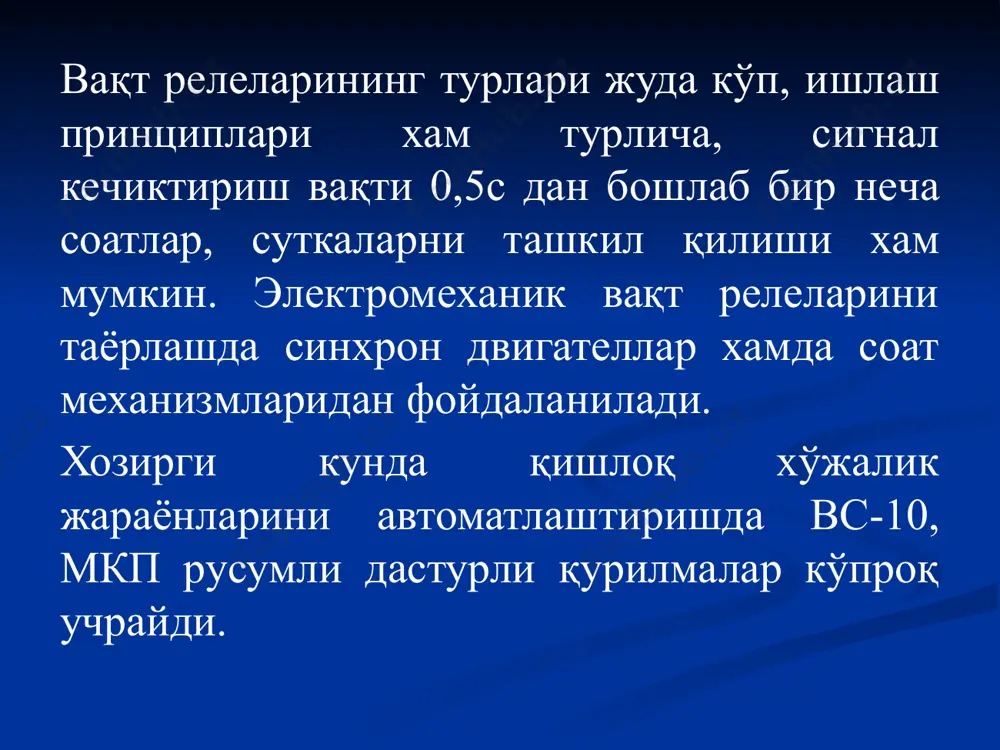

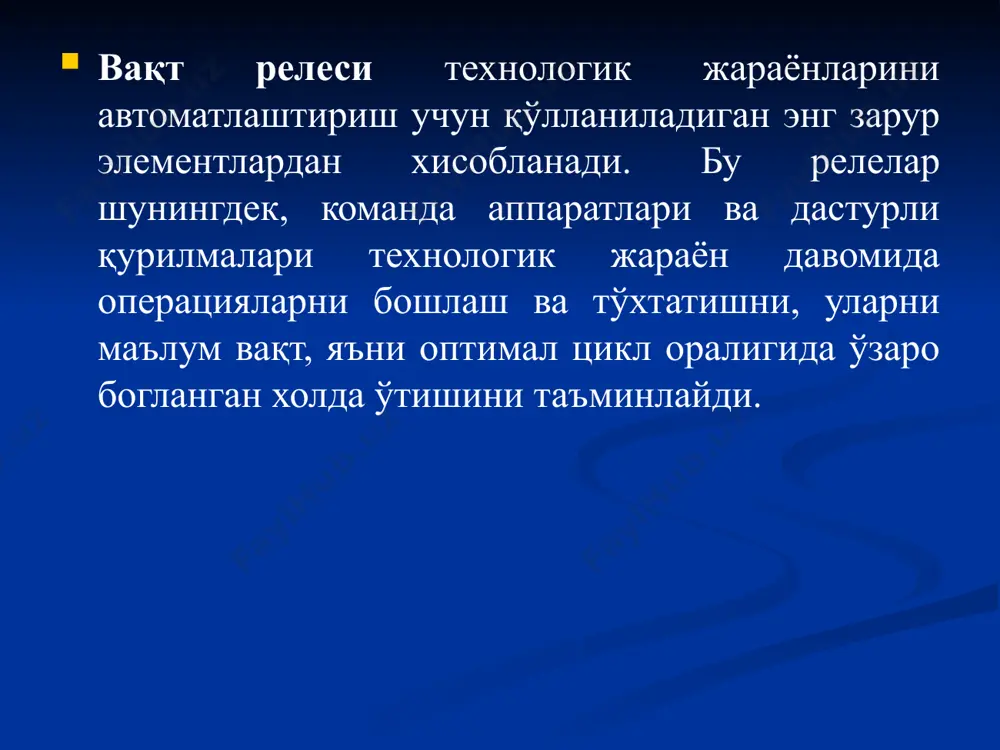

слайд 1 қутбланган реле, вақт, иссиқлик релелари режа: қутбланган релени тузилиши вақт релесини тузилиши ва ишлатилиши иссиқлик релесини тузилиши ва ишлатилиши вақт релеси технологик жараёнларини автоматлаштириш учун қўлланиладиган энг зарур элементлардан хисобланади. бу релелар шунингдек, команда аппаратлари ва дастурли қурилмалари технологик жараён давомида операцияларни бошлаш ва тўхтатишни, уларни маълум вақт, яъни оптимал цикл оралигида ўзаро богланган холда ўтишини таъминлайди. вақт релеларининг турлари жуда кўп, ишлаш принциплари хам турлича, сигнал кечиктириш вақти 0,5с дан бошлаб бир неча соатлар, суткаларни ташкил қилиши хам мумкин. электромеханик вақт релеларини таёрлашда синхрон двигателлар хамда соат механизмларидан фойдаланилади. хозирги кунда қишлоқ хўжалик жараёнларини автоматлаштиришда вс-10, мкп русумли дастурли қурилмалар кўпроқ учрайди. автоматик бошқариш тизимларида сигналларни вақт бўйича кечиктириш учун электромагнит (10 с. гача кечиктириш), пневматик (0,4 дан 180 с. гача), моторли (бир неча секунддан 26 мин.гача) ва электрон (2 с. дан 600 с. гача) вақт релелери қўлланилади. электрон вақт релеси оддий релеси бўлиб уни кириш занжирига …

2 / 24

сосида йиғилган содда электрон вақт релеси келтирилган қутбланган реледа нейтрал реледан фарқли ўлароқ якорнинг харакатланиш йўналиши бошқарув чўлғамидаги ток йўналишига, яъни таъминот манбаи қутбларининг ишорасига боғлик бўлади. автоматик химоя воситалари магнитли юргизгич автоматик узгичлар саклагичлар контакторлар иссиклик релелари автоматлаштирилган электр юритма деб бошқариш аппаратлари билан автоматик равишда ишга тушириладиган, тўхтатиладиган ёки маълум тезликни ўзгартирмай сақлаб турадиган юритмага айтилади. технологик талабларга кўра тезлиги мажбурий равишда ўзгартира оладиган юритма ростланадиган электр юритма деб аталади. автоматлаштирилган ва ростланадиган электр юритмаларда ва юқоридаги асосий қисмлар (электродвигателлар, узатмалар, бошқариш воситалари) дан ташқари датчиклар ҳам бўлиши мумкин. электр юритмани автоматик бошқариш ва ҳимоялаш воситалари. 1. контакторлар ва магнитли ишга туширгичлар электромагнит аппаратлари ҳисобланиб, улар электродвигателларни автоматик бошқариш учун ишлатилади. улар электродвигателларни кучланиш йўқолганда, 50…60% гача пасайганда автоматик равишда тармоқдан узиб қўяди. магнитли ишга туширгичлар – махсус конструкцияли контакторлар ҳисобланади. магнитли ишга туширгичлар нореверсив ва реверсив бўлади. реверсив магнитли ишга туширгичлар ёрдамида электродвигателлар ишга туширилибгина қолмай балки …

3 / 24

к ўтиб ундан чиққан иссиқлик биметалл пластинкани эгилишига сабаб бўлади ва у ричаглар ёрдамида контакларни узиб қўяди. контаклар дастлабки ҳолига “қайтариш” тугмасини босиш орқали ёки биметалл пластинкани совигандан сўнг ўз ўзидан қайтиш механизми ёрдамида автоматик равишда қайтади. ҳозирги пайтда электро двигателлар чўлғамларни ортиқча қизишдан ҳимоялш замонавий қурилмадир: увтз-1, увтз-4б каби яримўзтказгичли қурилмалар ёрдамида бажарилмоқда. чизмада электродвигателларни нореверсив магнитли ишга туширгич ёрдамида тармоққа улаш схемаси кўрсатилган. схемада сақлагичлар ҳамда иссиқлик релелари уланишлари кўрсатилган. автоматик узгичлар (ап50, ак63, а1000, аэ2000) электр қурилмалари қўл билан улан унгани ҳамда ортиқча юклама ва қисқа туташув содир бўлганда автоматик равишда узиб қўйиш учун ишлатилади. автоматик узатгичдаги иссиқлик ажратгичлари электр қурилмаларини ортиқча юкламада ишлашдан сақлайди, электромагнит ажратгич эса қисқа туташув токидан сақлайди. иссиқлик ажратгичлари созланади. ажратгичларни тузилиши 2-расмда кўрсатилган. датчикларни вазифаси физик катталикларни ўлчаниши, масофага узатилиши, ҳамда бошқарилиши, назорат қилиниши осон бўлган катталикларга айлантириш учун ҳизмат қилади. автоматик қурилмаларда бундай катталиклар асосан электр катталиклар (ток, кучланиш, эюк, …

4 / 24

иликлари ўзгариб занжир токини ўзгаришига сабаб бўлади. генераторли датчикларда термопара ва ўзгармас ток микромашиналари киради. машина тезлигини ўзгариши индукцияланадиган эюк миқдорини ўзгаришига олиб келади. автоматлаштирилган электр юритмани бошқаришда кўрсатиб ўтилганлардан ташқари кучайтиргичлар, стабилизаторлар, релелар ҳам қўлланишлари мумкин. кучайтиргичларни вазифаси датчикка келаётган кучсиз сигналларини кучайтириб ижрочи қурилмага узатишдир. кучайтиргичлар лампали, ярим ўтказгичли, магнитли, электр машинали турларга бўлинади. кучайтиргичларни асосий параметрлари уни кучайтириш коэффициентидир. бу эрда рчиқ, ркир кучайтиргични кириш ва чиқиш қувватлари. стабилизаторни вазифаси параметрларни маълум чегарада ишлаб туришдир. релеларни вазифаси кириш сигналларни маълум миқдорга этганда чиқиш сигнали сакраб ўзгаришини таъминлашдир. маълумки саноат ва қишлоқ хўжалик корхоналарида технологик машина ва двигателлар магнитли юргизгич, сақлагич, автоматик узгич каби бошқариш ва ҳимоя воситалари билан жиҳозланган бўлади. магнитли юргизгичларни вазифаси технологик машиналарни ҳаракатга келтирувчи асинхрон электродвигателларни ўз жойидан ҳамда масофадан бошқаришдир. бундан ташқари улар тармоқ кучланиши қайта йўқолиб қайта тиклангандан сўнг электродвигателни ўз-ўзидан ишлаб кетмасликдан сақлайди. кўпчилик магнитли юргизгичлар электродвигателларни ортиқча юкламада ишлашдан ҳимоя …

5 / 24

а иссиқлик ҳимояси борлигини билдиради.) нореверсив магнитли юргизгични электр схемаси реверсив магнитли юргизгични электр схемаси адабиётлар: 1.а.с.каримов ва бошкалар. электротехника ва электроника асослари. т. «укитувчи» 1995 йил. 2.а.я.шихин и другие. электротехника. м. «высшая школа» 1989 год. 3.а.рахимов. электротехника ва электроника асослари .т. «укитувчи» 1998 йил. 4.а.и. холбобоев, н.а.хошимов. умумий электротехника ва электроника асослари. 2000 йил. 5.в.в.паушин и другие. основа автоматики вычеслителний 4 микропросессорний техники.т. 1989 г. 6. каримов а.с. ва бошқалар «электортехника» (масалалар тўплами ва лаборатория ишлари), т. «укитувчи» 1975-1989 й. 7. каримов а.с. ва мирхайдаров м.м. «назарий электротехника», тошкент «укитувчи» 1979 й. 8. каримов а.с. «назарий электротехника» «уажбнт» маркази, 2003й. 9. электротехника ва электроника, в 3х – томах. под реакцией проф. в.г. герасимова, м., энергоатомиздат, 1998. 10. бутырин п. а., васьковская. “диагностика электрических цепей по частям.” изд. мэи, м.,2003. 11. сборник задач по электротехнике и основам электроники. под ред.. в. г. герасимова-м.: высшая школа, 1987. image1.png image2.png image3.jpeg image4.png …
