1 / 22

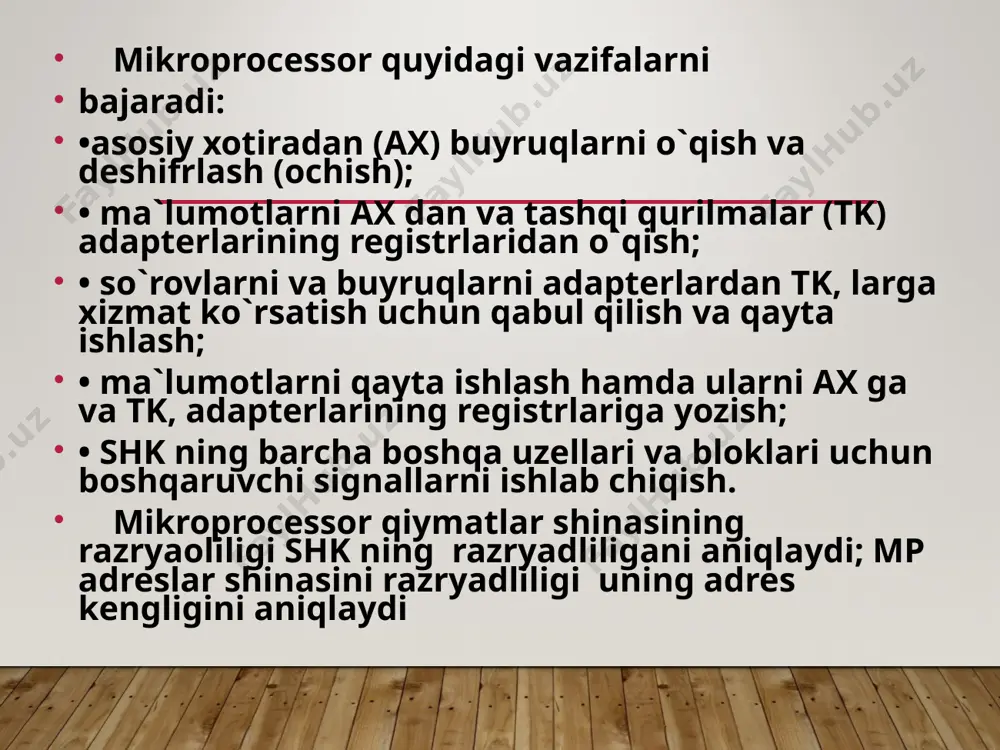

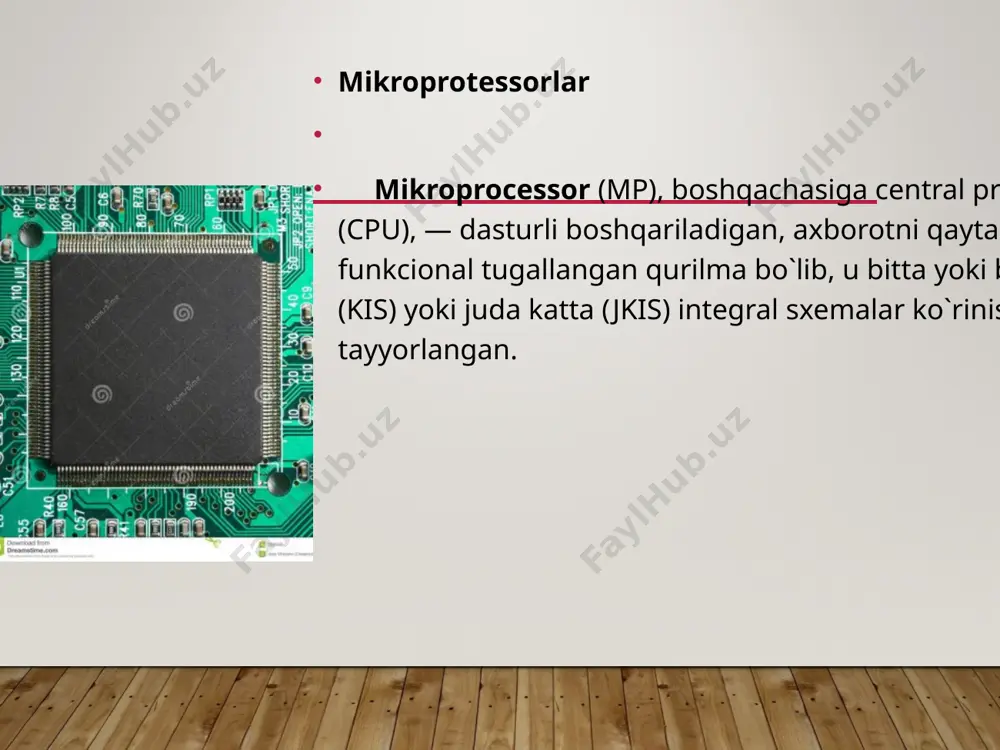

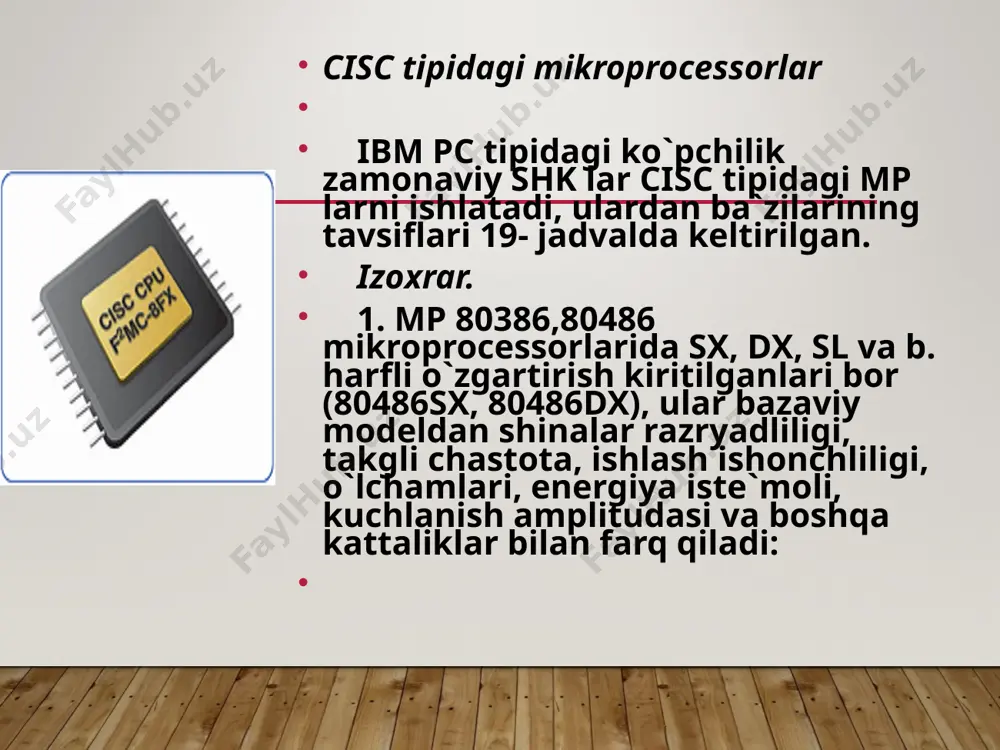

слайд 1 mikroprosessorlar va ularning tuzilishi reja: 1. mikroprocessorlar haqida ma’lumot 2. cisc tipidagi mikroprocessorlar 3.pentium mikroorocessorlari 4.xulosa 5.foydalanilgan adabiyotlar mikroprotessorlar mikroprocessor (mp), boshqachasiga central processing unit (cpu), — dasturli boshqariladigan, axborotni qayta ishlaydigan funkcional tugallangan qurilma bo`lib, u bitta yoki bir nechta katta (kis) yoki juda katta (jkis) integral sxemalar ko`rinishda tayyorlangan. mikroprocessor quyidagi vazifalarni bajaradi: •asosiy xotiradan (ax) buyruqlarni o`qish va deshifrlash (ochish); • ma`lumotlarni ax dan va tashqi qurilmalar (tk) adapterlarining registrlaridan o`qish; • so`rovlarni va buyruqlarni adapterlardan tk, larga xizmat ko`rsatish uchun qabul qilish va qayta ishlash; • ma`lumotlarni qayta ishlash hamda ularni ax ga va tk, adapterlarining registrlariga yozish; • shk ning barcha boshqa uzellari va bloklari uchun boshqaruvchi signallarni ishlab chiqish. mikroprocessor qiymatlar shinasining razryaoliligi shk ning razryadliligani aniqlaydi; mp adreslar shinasini razryadliligi uning adres kengligini aniqlaydi cisc tipidagi mikroprocessorlar ibm pc tipidagi ko`pchilik zamonaviy shk lar cisc tipidagi mp larni ishlatadi, ulardan ba`zilarining …

2 / 22

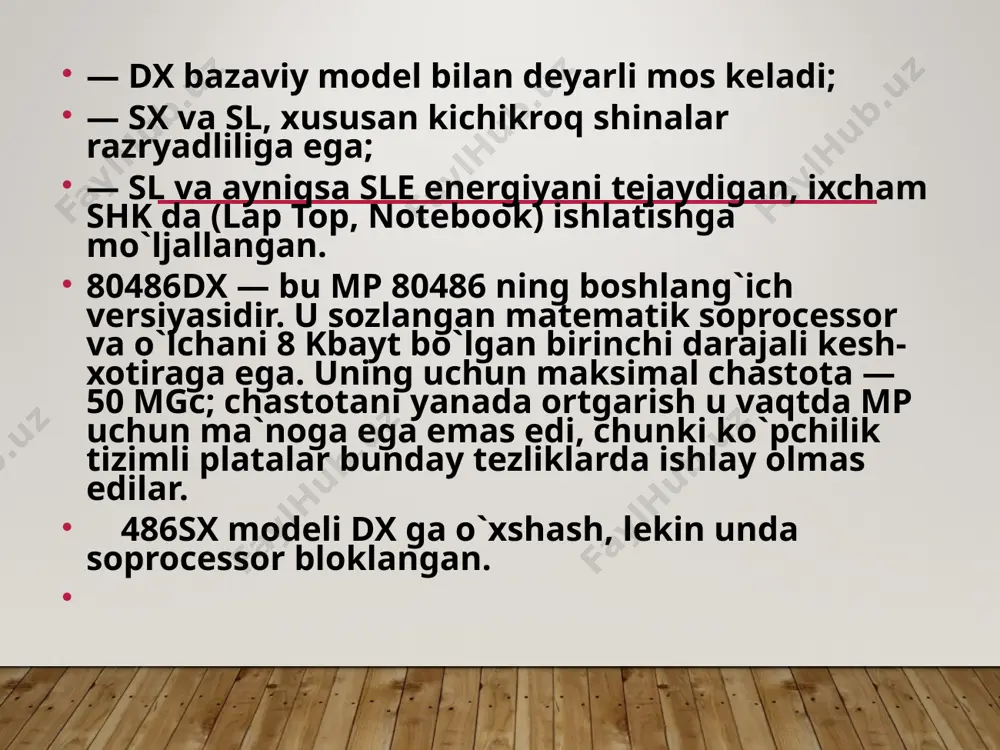

c; chastotani yanada ortgarish u vaqtda mp uchun ma`noga еga еmas еdi, chunki ko`pchilik tizimli platalar bunday tezliklarda ishlay olmas еdilar. 486sx modeli dx ga o`xshash, lekin unda soprocessor bloklangan. bu ishlab chiqaruvchiga soprocessorni testlash harajatlaridan xalos bo`lish va shu bilan maxsulot narxini kamaytirishga imkon bergan. 80486dx va undan yuqori mikroprocessorlar ichki chastotasini ko`paytirib ishlashi mumkin. ko`paytirilgan chastota bilan mp ning faqat ichki sxemalari ishlashi mumkin. mp ga nisbatan hamma tashqi sxemalar, shu jumladan tizimli platada joylashganlari ham, oddiy chastotada ishlaydi. 486dx2 — bu 486dx ning ichki ikkilangan chastotali variantidir: masalan, 486dx266 tashqi 33 mgc li chastotaga (tizimli plata ishlaydigan chastota) еga (shu mp li shk 486dx50 li shk ga taxminan o`xshash), lekin periferiya, tizimli plata, 2-darajali kеsh-xotira, asosiy xotira, videokarta va b. sifatiga kamroq qatiy talablar tufayli arzonroqdir. 486dx4 bu 4-avlod mikroprocessoridir (to`rt aynan shuni bildiradi, to`rtlangan chastotani еmas); u dx2 dan ichki kеsh-xotirani 16 kbayt gacha ko`paytirilganligi, uch …

3 / 22

ishda, mp ni turli qismlarida ketma-ket buyruqlarning turli taktlarini bir vaqtda bajarishdir. buyruqlarning konveyerli bajarilishi shk ning tezkorlilik bo`yicha samaradorligini 2—3 marta ortgiradi; • 80286 va undan yuqori mp ning hisoblash tarmog`ada ishlash imkoniyati; • 80286 va undan yuqori mp ning ko`p masalalar bilan ishlash (ko`p dasturlar bilan) imkoniyati va bunga mos xotira himoyasi. zamonaviy mikroprocessorlar ikkita ish rejimiga еga: • haqiqiy (bitta masalali), unda faqat bittp dastur bajarilishi mumkin va kompyuter asosiy xotirasining faqat 1024 kbayti bevosita adreslanishi mumkin, qolgan (kengaytirilgan) xotiraga еsa faqat maxsus drayverlar ulangandagina murojaat qilish mumkin; pentium mikroorocessorlari 80586 (r5) mikroprocessorlari intel firmasi tomonidan patentlantan pentium tavar markasi bo`yicha ko`proq ma`lumdir (boshqa firmalarning 80586 mp boshqacha belgilanishga еga: amd firmasida k5, cyrix firmasida ml va b.). bu mikroprocessorlar besh pag`onali konveyerli strukturaga еga bo`lib, u ketma-ket buyruqlarning bajarilish taktlarini ko`p marotaba birgalikda ishlashini ta`minlaydi va yana boshqarishni shartli uzatish buyruqlari uchun kеsh-buferga еga bo`lib, u …

4 / 22

xnik echimlar tufayli ular shk lar uchun yanada yuqoriroq unumdorlikni ta`minlaydi. pentium mmxva pentium ii mikroprocessorlari 1997 yil ning yanvarida va iyunida multimedia texnologiyasida ishlash uchun modernizaciya qilingan va mos ravishda pentium mmx (mmx — multi media extention) va pentium ii savdo markalarini olgan pentium pro mikroprocessorlarining taqdimot marosini bo`ldi. pentium mmx mp audio- va videoma`lumotlarni qayta ishlashga mo`ljallangan qo`shimcha 57 ta buyruq, ikki marta kattalashgan (32 kbayt gacha) kеsh-xotira, pentium pro mp dan olingan tarmoqlanishlarni oldindan aytish yangi blokini va b. o`z ichiga oladi. shuning hisobiga unda pentium mp ga nisbatan 1 millionta tranzistorli еlement ko`proqdir. bu mikroprocessorlarnn samarali ishlatish uchun barcha еski dasturlarga (shu jumladan windows 95, windows nt operacion tizimlariga ham) moslashtiruvchi dasturli lavhalarni qo`shish kerak; aslida еsa, ularsiz ham pentium mmx mp oddiy pentium mp dan birmuncha unumliroqdir. pentium mmx mp oddiy ilovalarni bajarishda pentium mp ga qaraganda 10-15% tezkorroqdir, yangi 57 ta buyruqni ishlatib multimedia …

5 / 22

ish kerak bo`lganda mikroprocessorda ularni oddiylaridan avtomatik yig`ish amalga oshiriladi. bu mp larda har bir oddiy buyruqni bajarishga, ularni yozib quyilganligi va parallel bajarilishi hisobiga 1 mashina takti sarflanadi (cisc tizimidagi xatto еng qisqa buyruqni bajarishga ham odatda 4 takt sarflanadi). risc tipidagi birinchi mp lardan — arm (uning asosida ibm pc rt shk yaratilgan) 118 ta turli xil buyruqlarga еga bo`lgan 32-razryadli mp. zamonaviy risc mp lari (80860, 80960, 80870, power pc) 150 mln. amalғsekund tezkorli, 64-razryadlidir. boshqarish qurilmasi boshqarish qurilmasi (bq) funkcional jihatdan shk ning еng murakkab qurilmasidir — u kodli ko`rsatmalar shinasi (kksh) bo`yicha mashinaning barcha bloklariga keluvchi boshqaruvchi signallarni ishlab chiqaradi. bqning soddalashtirilgan funkcional sxemasi 35-rasmda ko`rsatilgan. rasmda asosiy bloklar keltirilgan. kodli ko`rsatmalar shinasi 35-rasm. boshqarish kurmyamkining yiriklashtirnlpsh funkcional sxemasi. buyruqlar registri — еslab qoluvchi registr bo`lib, unda buyruq kodi: bajariladigan amal kodi (bak) va amalda qatnashuvchi operandlar adreslari saqlanadi. buyruqlar registri mp ning interfeysli qismida, …
