1 / 26

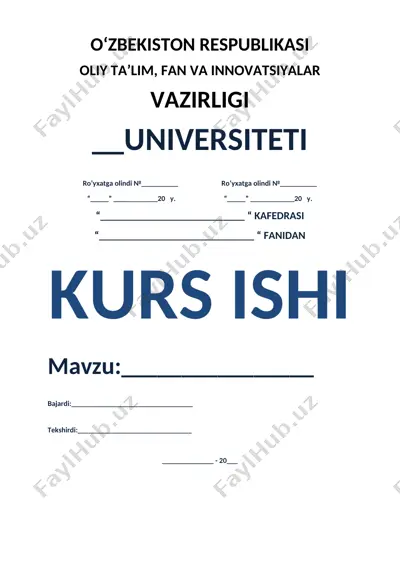

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi __universiteti ro’yxatga olindi №__________ ro’yxatga olindi №__________ “_____” ____________20 y. “_____” ____________20 y. “___________________________ “ kafedrasi “_____________________________ “ fanidan kurs ishi mavzu:________________ bajardi:_________________________________ tekshirdi:_______________________________ ______________ - 20___ 2 sxemalar va qurilish chizmalarini o’qish va bajarishni o’rgatish metodikasi mundarija i. kirish………………………………………………………………...........3 i bob grafik va diagrammalarni bajarishga o’rgatish 1.1. sxemalar va qurilish chizmalarini o’qish va bajarishni o’rgatish metodikasi ………………………………….…………..……….……...4 1.2. arxitektura-qurilish chizmalarini o’rgatish…………….……..….….11 1.3. grafik diagrammalarni bajarishga o’rgatish……………………..…..12 ii. xulosa…………………………………………………………………..2 iii. foydalanilgan adabiyotlar ro’yxati…………………...26 kirish chizma chizish murakkab jarayon hisoblanadi, chizuvchidan sabr toqat va qunt bilan ishlashni talab qiladi. chizmaning sifati chizuvchining qo’l sezgisiga bog’liq bo’ladi. chizmalarni toza va chiroyli qilib chizishda, asosan, qo’l sezgisi katta ahamiyatga ega. chiziladigan bir hil turdagi chiziqlar bir hil yo’g’onlikda, bir tekis qilib chizilishi lozim. insonda qo’i sezgisi yaxshi rivojlangan bo’lsa, qo’liga olgan qalamni qog’oz ustida mahorat bilan yurgiza oladi. insonning qo’l sezgisini tekshirish uchun qalam uchi …

2 / 26

avishda ingichka uchli qalam bilan chizishni mashq qilib turish orqali qo’l harakati sezgisini me’yorlash mumkin. turli jismoniy mehnat jarayonidan keyin qo’l sezgisi pasayib ketadi. bunda chizmalarni chizish bir muncha qiyinlashishini ham hisobga olish tavsiya etiladi. hayotimizda chizmaning o’rni juda kattadir. hozirgi ishlab chiqarishni chizmalarsiz tasawur etib bommaydi. narsalarni texnikada qabul qilingan tasvirlash usullari ko’p asrlar davomida yaratilgan. ishlab chgiqarishda biror buyumni, masalan, mashina va mexanizmlarning detallarini yasash hamda ularni yig’ish, shuningdek, bino hamda inshootlar nqurish uchun ularning chizmalari bo’lishi zarur. chunki chizmalarsiz buyumlarni yasab bolmaydi. buyumning shaklini va o’lchamlarini tekislikda aniq ko’rsatadigan tasvir ko’mpleks chizma yoki qisqacha qilib chizma deyiladi. sxemalar va qurilish chizmalarini o’qish va bajarishni o’rgatish metodikasi sxemalarni o’qish va bajarishga o’rgatish. darsning kirish qismiga shahar yo’lovchi transportining sxemasini olib kirib, uni o’quvchilar bilan muhokama qilib chiqishni tavsiya qilamiz. bunga o’xshash misollar universal va sodda bo’lib. o’quvchilar uchun amaliy ahamiyatga ega bo’ladi. har qanday sxema ham mavhum, biror …

3 / 26

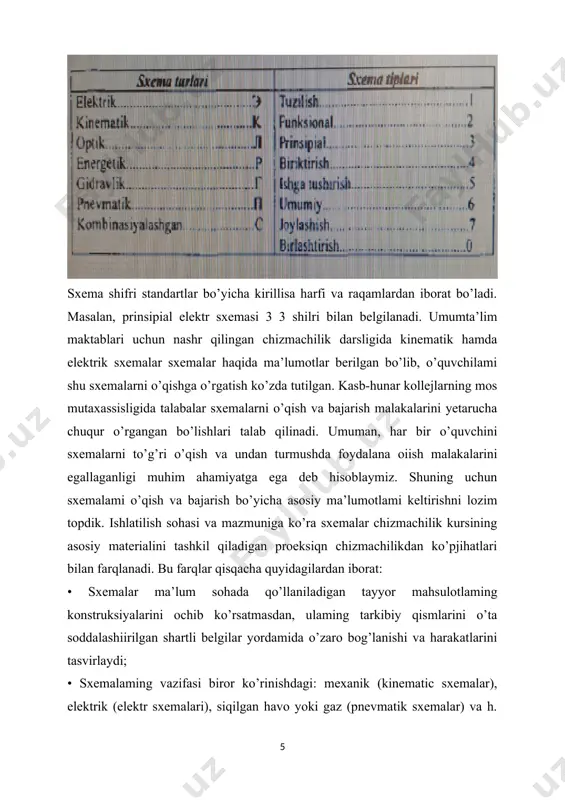

lingan chizmachilik darsligida kinematik hamda elektrik sxemalar sxemalar haqida ma’lumotlar berilgan bo’lib, o’quvchilami shu sxemalarni o’qishga o’rgatish ko’zda tutilgan. kasb-hunar kollejlarning mos mutaxassisligida talabalar sxemalarni o’qish va bajarish malakalarini yetarucha chuqur o’rgangan bo’lishlari talab qilinadi. umuman, har bir o’quvchini sxemalarni to’g’ri o’qish va undan turmushda foydalana oiish malakalarini egallaganligi muhim ahamiyatga ega deb hisoblaymiz. shuning uchun sxemalami o’qish va bajarish bo’yicha asosiy ma’lumotlami keltirishni lozim topdik. ishlatilish sohasi va mazmuniga ko’ra sxemalar chizmachilik kursining asosiy materialini tashkil qiladigan proeksiqn chizmachilikdan ko’pjihatlari bilan farqlanadi. bu farqlar qisqacha quyidagilardan iborat: • sxemalar ma’lum sohada qo’llaniladigan tayyor mahsulotlaming konstruksiyalarini ochib ko’rsatmasdan, ulaming tarkibiy qismlarini o’ta soddalashiirilgan shartli belgilar yordamida o’zaro bog’lanishi va harakatlarini tasvirlaydi; • sxemalaming vazifasi biror ko’rinishdagi: mexanik (kinematic sxemalar), elektrik (elektr sxemalari), siqilgan havo yoki gaz (pnevmatik sxemalar) va h. energiyaning harakati va o’zgarishini yaqqol ko’rsatishdan iborat. yaqqollikni ta’minlash maqsadida sxemaning hamma elementlari fazoda haqiqiy joylashgan o’miga qaramasdan bitta tekisiikka …

4 / 26

vchilaming shu sohadagi texnik bilimlar saviyasiga bog’liq bo’ladi. o’quvchilarga qiziqarli va ular tushinishi oson bo’lgan sxemani o’qish uchun individual topshiriqlar tanlash hamisha o’qituvchining diqqat markazida bomishi kerak. o’qituvchi rahbarligida plakatdan sxemani frontal o’qish ta’limiy xarakterga ega bo’lib, o’quvchilaming faol ishtirokida o’tkazilishi kerak. sxemalar bilan ishlashdagi qiyinchiliklardan biri, ularda turii xil shartli belgilashlaming ko’pligi hamda materialni o’rganishga ajratilgan vaqtning kamligi sababli, o’quvchilar ulami eslab qolishda qtynaladilar. shuning uchun bu yerda o’qituvchi asosiy e ‘tibomi o’quvchilarda ko’proq ma’lumotnomalar (jadvallar, shartli belgilar) bilan ishlash ko’nikmalarini shakllantirishga qaratishi kerak. mavzuni o’zlashtirishda o’quvchilar sxemaning zarur joylariga (yozuvlaming o’miga) shartli belgilami qo’yib chiqishi talab qilinadigan topshiriqlar yaxshi natija beradi. yirik o’chamda bajarilgan kinematik sxema (tokarlik yoki boshqa stanokning tezliklar qutisi, avtomobilning uzatmalar qutisi va h.) plakatini o’quvcbilar bilan frontal o’qishda o’qituvchi tishli mexanizmlardagi ≪yetakchi≫ va ≪yetaklanuvchi≫ atamalarining ma’nosini tushintirishi hamda tezjikni o’zgartirishni hisoblash qoidalariga umumiy tarzda to’xtalib o’tishi kerak bo’ladi. buning uchun shartli belgilarini almashtirish imkoniyati …

5 / 26

chiroqlami ranglarda ko’rsatib sxema bajarish ham mumkin. elektr sxemalari elementlarining grafik belgilanishlarini bog’lanish chiziqlari bilan bir xil: 0,2 dan 1,0 mm qaiinlikda bajariladi (tavsiya qilinadigan qalinlik - 0,3 dan 0,4 mm gacha). quyidagi jadvalda sxemalarda chiziqlaming qo’llanilishi bilan bog’liq ma’lumotlar keltirilgan: boglanish chiziqlari vertikal va gorizontal kesmalardan iborat bo’lib, sinish va kesishish jo y la ri kam bomishi kerak. prinsipial elektr sxemalarida khyt standartlari tomonidan belgilangan shartli belgilar ma’lum kattalikdagi o’lchamlar bo’yicha qo’llaniladi. elementlarning sxemada joytashishi ulaming usti yoki o’ng tomonida, 3,5 yoki 5 shrift bilan iotin harfiari va raqamlarda belgilanadi. harf element turini ko’rsatadi: s-kondensator; g-elektr manbai; l-drossel; r-rezistor; yarim o’tkazgich asbob (vt-tranzistor, vd-diod va h.); s-boshqarish, signalizatsiya va o’lchov zanjirlaridagi kommutatsion qurilmalar va h. 122-123-shakllarda elektr sxemalaridagi shartli belgilardan namunalar keltirilgan: 122-shakl. elektr sxemalaridagi shartli belgilashlar: a) guruhlangan elektr tarmog 7 liniyalari; b) korpus (mashina, qurilma, apparat); s) ferrit magnit о’tkazgichli drossel; d) indikasiyaning elektrolyuminesent asbobi 123-shakl. elektr …
