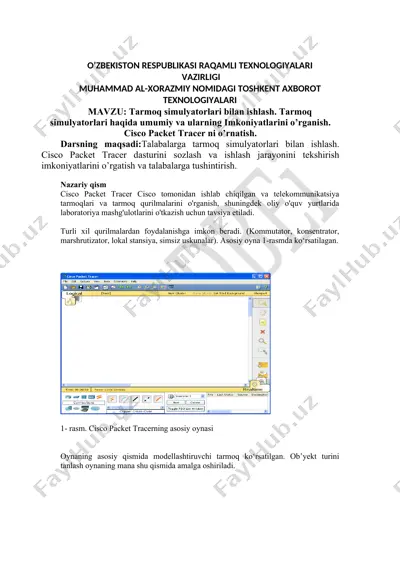

o’zbekiston respublikasi raqamli texnologiyalari vazirligi muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari mavzu: tarmoq simulyatorlari bilan ishlash. tarmoq simulyatorlari haqida umumiy va ularning imkoniyatlarini o’rganish. cisco packet tracer ni o’rnatish. darsning maqsadi:talabalarga tarmoq simulyatorlari bilan ishlash. cisco packet tracer dasturini sozlash va ishlash jarayonini tekshirish imkoniyatlarini o’rgatish va talabalarga tushintirish. nazariy qism cisco packet tracer cisco tomonidan ishlab chiqilgan va telekommunikatsiya tarmoqlari va tarmoq qurilmalarini o'rganish, shuningdek oliy o'quv yurtlarida laboratoriya mashg'ulotlarini o'tkazish uchun tavsiya etiladi. turli xil qurilmalardan foydalanishga imkon beradi. (kommutator, konsentrator, marshrutizator, lokal stansiya, simsiz uskunalar). asosiy oyna 1-rasmda ko‘rsatilagan. 1- rasm. cisco packet tracerning asosiy oynasi oynaning asosiy qismida modellashtiruvchi tarmoq ko‘rsatilgan. ob’yekt turini tanlash oynaning mana shu qismida amalga oshiriladi. 2- rasm. element turini tanlash oynaning o‘ng tarfida tarmoq ob’yektlarining o‘zi joylashgan, ya’ni imkoni bor ob’yektlar turi. routers marshrutizatorlar turli xil seriyadagi imkoni bor cisco marshrutizatorlari, shuningdek, barcha marshrutizatorlar uchun funksiyalarni bajaradigan umumlashgan marshrutizatorlar (generic). switches …

2 / 8

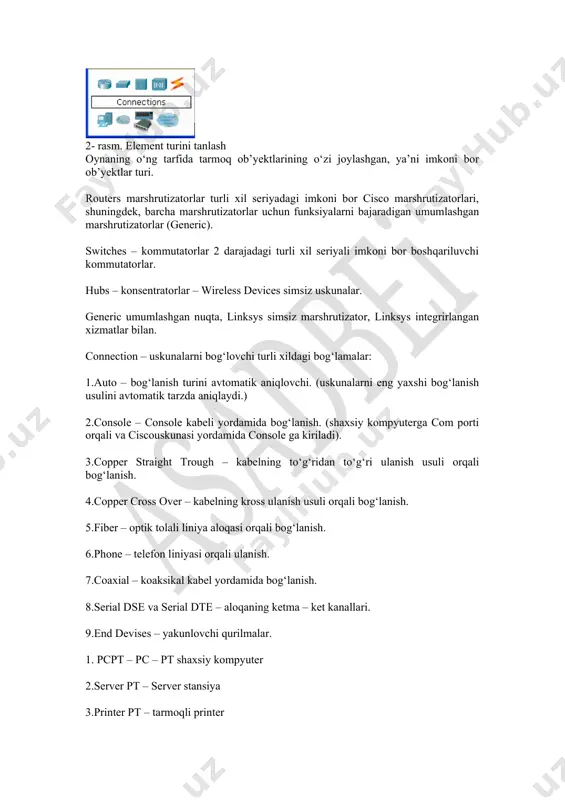

sh usuli orqali bog‘lanish. 4.copper cross over – kabelning kross ulanish usuli orqali bog‘lanish. 5.fiber – optik tolali liniya aloqasi orqali bog‘lanish. 6.phone – telefon liniyasi orqali ulanish. 7.coaxial – koaksikal kabel yordamida bog‘lanish. 8.serial dse va serial dte – aloqaning ketma – ket kanallari. 9.end devises – yakunlovchi qurilmalar. 1. pcpt – pc – pt shaxsiy kompyuter 2.server pt – server stansiya 3.printer pt – tarmoqli printer 4.7960 – ip telefon 5.wan emulation – global tarmoq emulsiyasi, umumiy tarmoqda (cloud) yoki (dsl modem, cable modem) aloqasi modem aloqasidagi emulyatsiya. custom made devises – fizik darjada uskunalar konfiguratsiyasini amalga oshirishga imkon beradi.(yangi tarmoq platalarini qo‘shish, platalarni kengaytirish va hok.) multiuser connection – bog‘lanishlar emulyatsiyasi (laboratoriya ishlarida foydalanilmaydi). tarmoqlar simulyatsiyasi tarmoq elementlarini (uskunalar, bog‘lamalar) tanlash yo‘li bilan hamda tarmoqni qurish uchun maydonga chiqarish orqali amalga oshiriladi. kommutator yordamida tarmoqqa umumlashgan ikkita shaxsiy kompyuter quyidagi ko‘rinishga ega: bog‘lanishni bajarayotganda uskuna ustida kerakli …

3 / 8

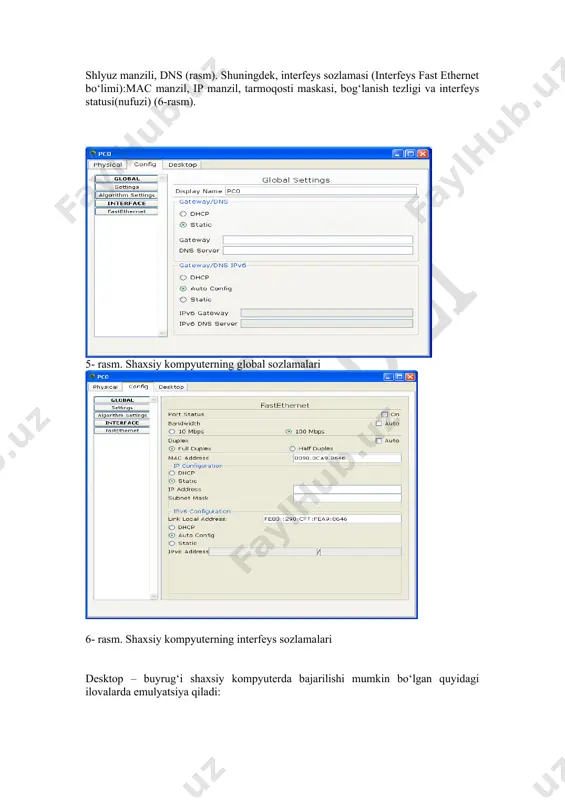

lanish tezligi va interfeys statusi(nufuzi) (6-rasm). 5- rasm. shaxsiy kompyuterning global sozlamalari 6- rasm. shaxsiy kompyuterning interfeys sozlamalari desktop – buyrug‘i shaxsiy kompyuterda bajarilishi mumkin bo‘lgan quyidagi ilovalarda emulyatsiya qiladi: 1. ip configuration – ip protokoli konfiguratsiyasi (bunda cofig buyrug‘ida emas, shu yerda bajarilishi mumkin). 2.dial – up – madem aloqa sozlamasi. 3.terminal – oynasi ochiladi, consol port (rs32) orqali bog‘langan uskunalardan foydalanish uchun qo‘llaniladi. 4.command promt – buyruq qatori (oc windows asosiy tarmoq buyruqlari qo‘llaniladi). 5.web brouser. 6.pc wireless – simsiz ulanish sozlamasi. konfiguratsiya nuqtai nazaridan server shaxsiy kompyuterdagi mavjud xususiyatlarga ega. kommutator – shaxsiy kompyuterdagi buyruqlarga ega (buyruqlari mos keladi), biroq desktop buyrug‘i o‘rniga cli buyrug‘i mavjud. u konsul kommutatoriga bog‘lanishga imkon beradi. confic buyrug‘i izohi metodik qo‘llanmalarda ko‘rsatilmagan, chunki kommutatorning barcha sozlamalri cli interfeysi orqali amalga oshiriladi. marshrutizator oynasi xususiyatlari kommutator oynasi xususiyatlariga mos keladi. cli interfeysi oci cisco ios ni taqdim etadi, shuning uchun kommutator va …

4 / 8

asi barcha kiritilgan o‘zgartirishlarni bekor qilishi va ishni qaytadan boshlashga imkon beradi. oldingi yoki keying qadamga (agar u birdan ko‘p bo‘lsa) shular orqali o‘tishi mumkin. ishni check results knopkasi orqali tekshirish mumkin. paydo bo‘lgan oynada ishning bajarilgan bajarilmagan qadamlari va ish bo‘yicha ingliz tilida umumiy ko‘rsatmalar beriladi. ba’zi bir holatlarda kerakli bo‘lgan harakatlarning barchasi bajarilmagunga qadar, natijalar tekshiruvi blokka tushirilgan bo‘ladi, bu odatda metodik ko‘rsatmalarda aniq ko‘rsatib o‘tiladi. cisco packet tracer dasturi ikki rejimli simulyatsiyaga ega: real time va simulation. 1.real vaqtda simulyatsiyani amalga oshiradi. 2. “qadamba – qadam” simulyatsiyani amalga oshirib har bir paketni kuzatib boradi. rejimdan rejimga o‘tish oynaning pastki qismida amalga oshiriladi. 7- rasm. simulyatsiyani rejimdan rejimga ko‘chirish simulyatsiya rejimiga o‘tish oynasi 8- rasmda ko‘rsatilgan. simulyatsiya rejimida boshqarish play controls tugmasi orqali amalga oshiriladi. jo‘natilayotgan paketlar oynaning asosiy qismida turli xil rangdagi konvertlarda o‘z aksini topadi. cisco ios – buyruqlar qatorining interfeysi yordamida kiritilgan buyruqlarni eslash va …

5 / 8

ting. “e” dan boshlanuvchi barcha buyruqlarni chiqarib beradi. en? ni kiriting,diqqat qiling! “en” harfi bor buyruqlarni chiqarib beradi. enable buyrug‘ini kiriting. customer router#> belgisi taklifi sizni exec foydalanuvchisining imtiyozli buyruq komandasiga kirganingizdan dalolat beradi. 3-qadam. cisco ios komandasini tez chaqriahning klavishli kombinatsiyasini o‘rganish. ma’lum bir komandaga tegishli bo‘lgan harflarni kiritish va tab tugmasini bosish orqali buyruq qatorida avtomatik tarzda butun komanda chiqib keladi. c ni customer router # taklifiga kiriting va tab tugmasini bosing. c harfi hech qanday komandaga xos bo‘lmagani uchun hech narsa sodir bo‘lamaydi. c harfiga onf ni qo‘shing va tabni bosing. bu harflar unikal bo‘lgani uchun va configure komandasi buyrug‘ini butunlay aks ettiradi, endi, configuredan keyin? belgisini kiriting. ekranda configure komandasining parametrlari va sozlamalari ro‘yxati chiqadi. ni chiqarish configure komandasiga qo‘shish mumkin bo‘lgan boshqa parametrlar iosda yo‘qligini bildiradi. ushbu misol ko‘rsatadiki, cisco ios komandasi buyrug‘ida terminal bilan birgalikda configure komandasi birgalikda qo‘llanilishi mumkin: configure ,terminal. 4-qadam. customer …
