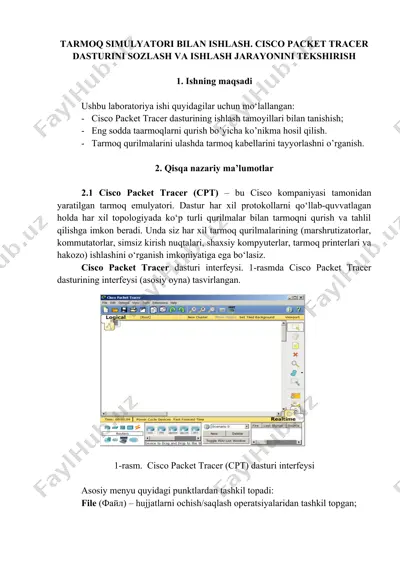

tarmoq simulyatori bilan ishlash. cisco packet tracer dasturini sozlash va ishlash jarayonini tekshirish 1. ishning maqsadi ushbu laboratoriya ishi quyidagilar uchun mo‘lallangan: - cisco packet tracer dasturining ishlash tamoyillari bilan tanishish; - eng sodda taarmoqlarni qurish bo’yicha ko’nikma hosil qilish. - tarmoq qurilmalarini ulashda tarmoq kabellarini tayyorlashni o’rganish. 2. qisqa nazariy ma’lumotlar 2.1 cisco packet tracer (cpt) – bu cisco kompaniyasi tamonidan yaratilgan tarmoq emulyatori. dastur har xil protokollarni qo‘llab-quvvatlagan holda har xil topologiyada ko‘p turli qurilmalar bilan tarmoqni qurish va tahlil qilishga imkon beradi. unda siz har xil tarmoq qurilmalarining (marshrutizatorlar, kommutatorlar, simsiz kirish nuqtalari, shaxsiy kompyuterlar, tarmoq printerlari va hakozo) ishlashini o‘rganish imkoniyatiga ega bo‘lasiz. cisco packet tracer dasturi interfeysi. 1-rasmda cisco packet tracer dasturining interfeysi (asosiy oyna) tasvirlangan. 1-rasm. cisco packet tracer (cpt) dasturi interfeysi asosiy menyu quyidagi punktlardan tashkil topadi: file (fayl) – hujjatlarni ochish/saqlash operatsiyalaridan tashkil topgan; edit (pravka) – “nusqa olish/qirqish, bekor qilish/takrorlash” standart …

2 / 22

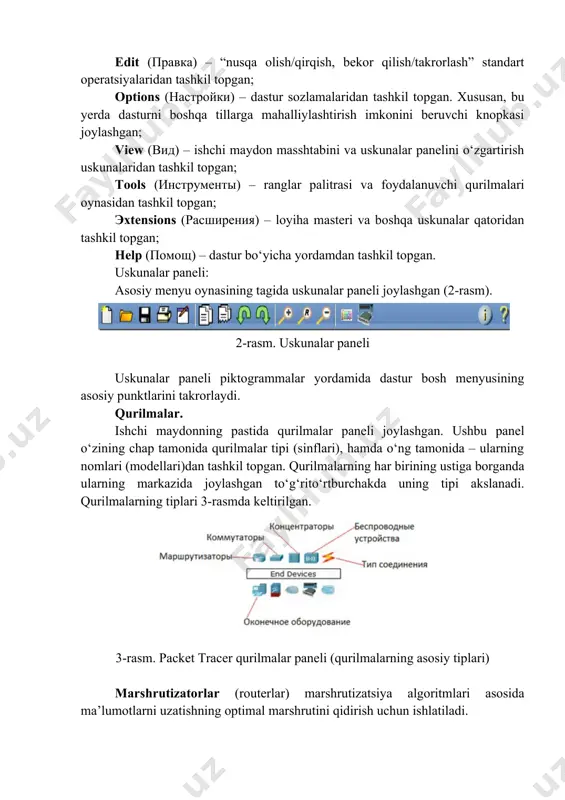

chi maydonning pastida qurilmalar paneli joylashgan. ushbu panel o‘zining chap tamonida qurilmalar tipi (sinflari), hamda o‘ng tamonida – ularning nomlari (modellari)dan tashkil topgan. qurilmalarning har birining ustiga borganda ularning markazida joylashgan to‘g‘rito‘rtburchakda uning tipi akslanadi. qurilmalarning tiplari 3-rasmda keltirilgan. 3-rasm. packet tracer qurilmalar paneli (qurilmalarning asosiy tiplari) marshrutizatorlar (routerlar) marshrutizatsiya algoritmlari asosida ma’lumotlarni uzatishning optimal marshrutini qidirish uchun ishlatiladi. kommutatorlar – tarmoqning bir yoki bir nechta segmentlari chegarasida bir nechta tugunlarni birlashtirish uchun mo‘ljallangan qurilma. kommutator (svitch) kommutatsiya jadvali asosida axborot paketlarini uzatadi, shuning uchun trafik faqat u yo‘naltirgan mac-adresga ketadi, konsentrator (xab) dagi singari barcha portlarda takrorlanmaydi. simsiz qurilmalardan dasturda simsiz marshrutizator va uchta kirish nuqtasi keltirilgan. oxirg‘i qurilmalar orasida siz shk, noutbuk, server, printer, telefonlar va boshqalarni ko‘rishingiz mumkin. dasturda internet bulut va dsl modemlar ko‘rinishida tasvirlangan. ko‘p foydalanuvchili ish uchun foydalanuvchi qurilmalari va bulut 4-rasmda tasvirlangan. 4-rasm. ko‘p foydalanuvchili ish uchun foydalanuvchi qurilmalari va bulut aloqa liniyalari. …

3 / 22

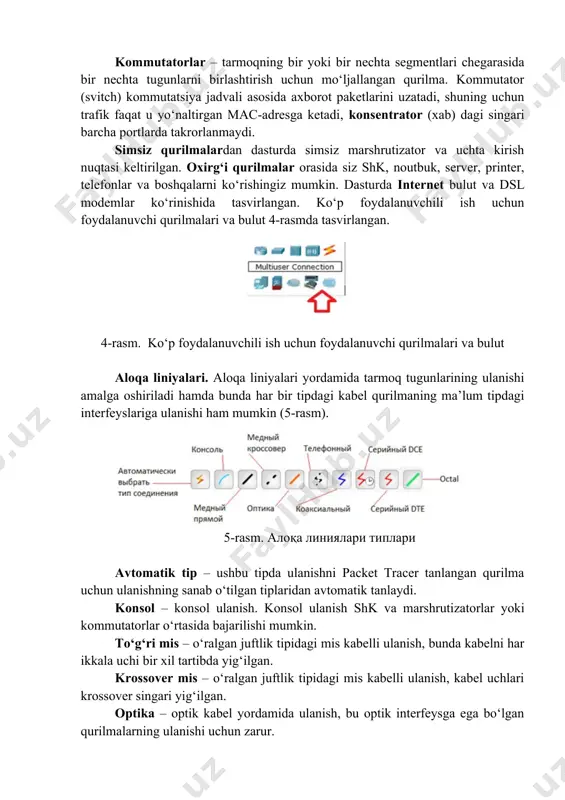

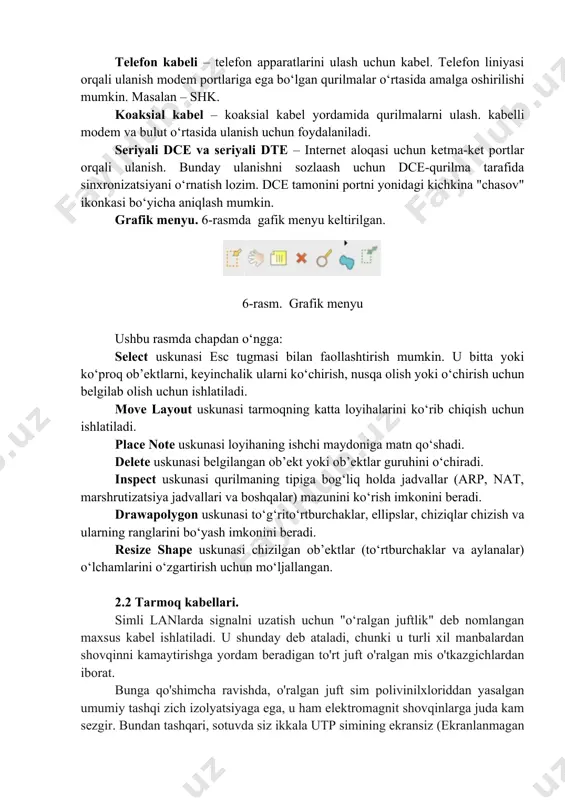

uchlari krossover singari yig‘ilgan. optika – optik kabel yordamida ulanish, bu optik interfeysga ega bo‘lgan qurilmalarning ulanishi uchun zarur. telefon kabeli – telefon apparatlarini ulash uchun kabel. telefon liniyasi orqali ulanish modem portlariga ega bo‘lgan qurilmalar o‘rtasida amalga oshirilishi mumkin. masalan – shk. koaksial kabel – koaksial kabel yordamida qurilmalarni ulash. kabelli modem va bulut o‘rtasida ulanish uchun foydalaniladi. seriyali dce va seriyali dte – internet aloqasi uchun ketma-ket portlar orqali ulanish. bunday ulanishni sozlaash uchun dce-qurilma tarafida sinxronizatsiyani o‘rnatish lozim. dce tamonini portni yonidagi kichkina "chasov" ikonkasi bo‘yicha aniqlash mumkin. grafik menyu. 6-rasmda gafik menyu keltirilgan. 6-rasm. grafik menyu ushbu rasmda chapdan o‘ngga: select uskunasi esc tugmasi bilan faollashtirish mumkin. u bitta yoki ko‘proq ob’ektlarni, keyinchalik ularni ko‘chirish, nusqa olish yoki o‘chirish uchun belgilab olish uchun ishlatiladi. move layout uskunasi tarmoqning katta loyihalarini ko‘rib chiqish uchun ishlatiladi. place note uskunasi loyihaning ishchi maydoniga matn qo‘shadi. delete uskunasi belgilangan ob’ekt …

4 / 22

t shovqinlarga juda kam sezgir. bundan tashqari, sotuvda siz ikkala utp simining ekransiz (ekranlanmagan o'ralgan juftlik) va qo'shimcha folga ekraniga ega ekranlangan navlarini topishingiz mumkin – bu barcha juftliklar uchun keng tarqalgan (ftp – foiled twisted pair) yoki har bir juft uchun alohida (stp – shielded twisted-pair). uyda ekran (ftp yoki stp) bilan o'ralgan juft modifikatsiyani faqat katta shovqin uchun ishlatish yoki juda uzun simi uzunligi bilan maksimal tezlikka erishish maqsadga muvofiqdir, bu esa 100 m dan oshmasligi kerak. boshqa hollarda, arzonroq ekranlashtirilgan utp kabeli ishlaydi, uni topish mumkin. har qanday kompyuter do'konida. o’ralgan juft sim bir necha toifalarga bo'linadi, ular cat1 dan cat7gacha etiketlanadi. ammo siz darhol bunday xilma-xillikdan qo'rqmasligingiz kerak, chunki uy va ofis kompyuter tarmoqlarini qurish uchun asosan cat5 toifali ekransiz simi yoki uning biroz yaxshilangan versiyasi cat5e ishlatiladi. ba'zi hollarda, masalan, tarmoq katta elektromagnit shovqinlarga ega xonalarda yotqizilganida, siz folga shaklida umumiy ekranga ega bo'lgan oltinchi …

5 / 22

iz ulagichni kontaktlarni yuqoriga, mandalni siz tomonga qaratib ushlab tursangiz va kabel kirish joyi sizga qarasa, birinchi aloqa o'ng tomonda va sakkizinchi chap tomonda joylashgan bo'ladi. pin raqamlash ulanish jarayonida juda muhimdir, shuning uchun buni yodda tuting. ulagichlar ichidagi simlarni tarqatishning ikkita asosiy sxemasi mavjud: eia / tia-568a va eia / tia-568b. eia / tia-568a kontaktlarning zanglashidan foydalanganda birinchi sakkizinchi simlar quyidagi tartibda qo'yiladi: oq-yashil, yashil, oq-to'q sariq, ko'k, oq-ko'k, to'q sariq, oq-jigarrang va jigarrang. eia / tia-568v pallasida simlar quyidagicha: oq-to'q sariq, to'q sariq, oq-yashil, ko'k, oq-ko'k, yashil, oq-jigarrang va jigarrang. turli kombinatsiyalarda kompyuter qurilmalari va tarmoq uskunalari o'rtasida almashinishda ishlatiladigan tarmoq kabellarini ishlab chiqarish uchun ikkita asosiy simi variantlari ishlatiladi: tekis va o'zaro faoliyat (o'zaro faoliyat). birinchi, eng keng tarqalgan variantni ishlatib, kompyuterlar va boshqa mijoz qurilmalarining tarmoq interfeyslarini kalitlarga yoki marshrutizatorlarga ulash, shuningdek zamonaviy tarmoq uskunalarini bir-biriga ulash uchun foydalaniladigan kabellar tayyorlanadi. ikkinchidan, kamroq tarqalgan variant, o'zaro …
