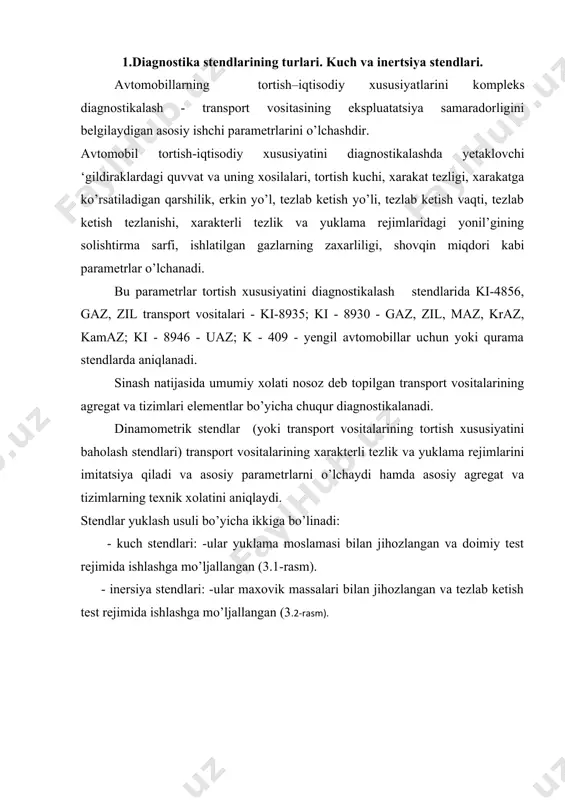

1503126627_69041.doc avtomobillarning tortish-iqtisodiy hususiyatini diagnostikalash jihozlari reja: 1.diagnostika stendlarining turlari. kuch va inertsiya stendlari. 2.yonilg’i sarfini aniqlash qurilmalari. 3.chiqindi gaz tarkibini aniqlovchi qurilmalar. 1.diagnostika stendlarining turlari. kuch va inertsiya stendlari. avtomobillarning tortish–iqtisodiy xususiyatlarini kompleks diagnostikalash - transport vositasining ekspluatatsiya samaradorligini belgilaydigan asosiy ishchi parametrlarini o’lchashdir. avtomobil tortish-iqtisodiy xususiyatini diagnostikalashda yetaklovchi ‘gildiraklardagi quvvat va uning xosilalari, tortish kuchi, xarakat tezligi, xarakatga ko’rsatiladigan qarshilik, erkin yo’l, tezlab ketish yo’li, tezlab ketish vaqti, tezlab ketish tezlanishi, xarakterli tezlik va yuklama rejimlaridagi yonil’gining solishtirma sarfi, ishlatilgan gazlarning zaxarliligi, shovqin miqdori kabi parametrlar o’lchanadi. bu parametrlar tortish xususiyatini diagnostikalash stendlarida ki-4856, gaz, zil transport vositalari - ki-8935; ki - 8930 - gaz, zil, maz, kraz, kamaz; ki - 8946 - uaz; k - 409 - yengil avtomobillar uchun yoki qurama stendlarda aniqlanadi. sinash natijasida umumiy xolati nosoz deb topilgan transport vositalarining agregat va tizimlari elementlar bo’yicha chuqur diagnostikalanadi. dinamometrik stendlar (yoki transport vositalarining tortish xususiyatini …

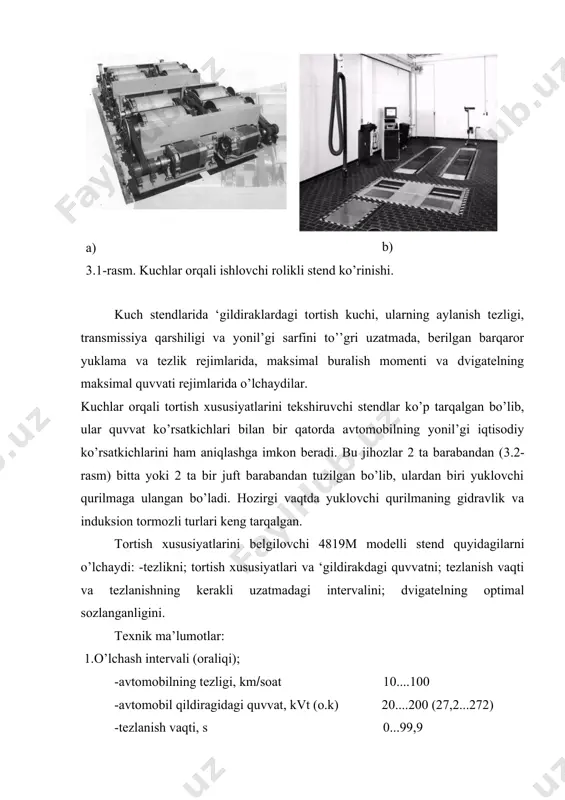

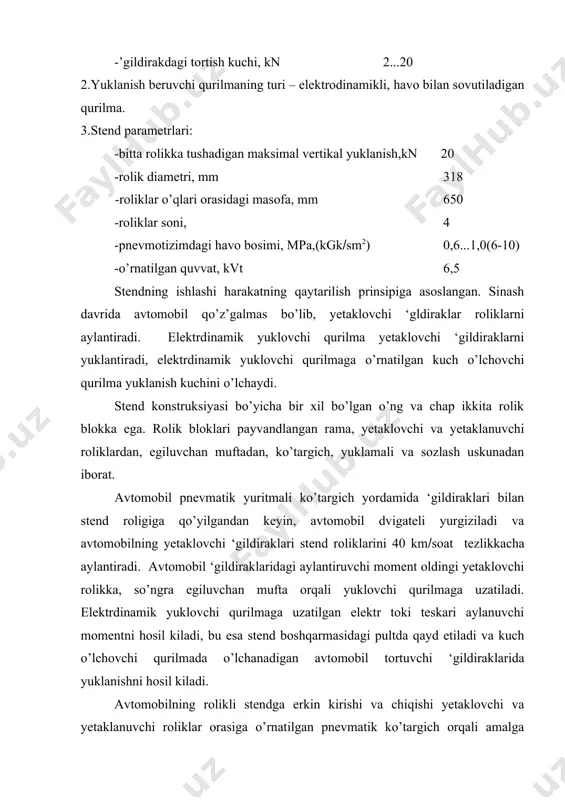

h kuchi, ularning aylanish tezligi, transmissiya qarshiligi va yonil’gi sarfini to’’gri uzatmada, berilgan barqaror yuklama va tezlik rejimlarida, maksimal buralish momenti va dvigatelning maksimal quvvati rejimlarida o’lchaydilar. kuchlar orqali tortish xususiyatlarini tekshiruvchi stendlar ko’p tarqalgan bo’lib, ular quvvat ko’rsatkichlari bilan bir qatorda avtomobilning yonil’gi iqtisodiy ko’rsatkichlarini ham aniqlashga imkon beradi. bu jihozlar 2 ta barabandan (3.2-rasm) bitta yoki 2 ta bir juft barabandan tuzilgan bo’lib, ulardan biri yuklovchi qurilmaga ulangan bo’ladi. hozirgi vaqtda yuklovchi qurilmaning gidravlik va induksion tormozli turlari keng tarqalgan. тortish xususiyatlarini belgilovchi 4819m modelli stend quyidagilarni o’lchaydi: -tezlikni; tortish xususiyatlari va ‘gildirakdagi quvvatni; tezlanish vaqti va tezlanishning kerakli uzatmadagi intervalini; dvigatelning optimal sozlanganligini. тexnik ma’lumotlar: 1.o’lchash intervali (oraliqi); -avtomobilning tezligi, km(soat 10....100 -avtomobil qildiragidagi quvvat, kvt (o.k) 20....200 (27,2...272) -tezlanish vaqti, s 0...99,9 -’gildirakdagi tortish kuchi, kn 2...20 2.yuklanish beruvchi qurilmaning turi – elektrodinamikli, havo bilan sovutiladigan qurilma. 3.stend parametrlari: -bitta rolikka tushadigan maksimal vertikal yuklanish,kn 20 …

muftadan, ko’targich, yuklamali va sozlash uskunadan iborat. avtomobil pnevmatik yuritmali ko’targich yordamida ‘gildiraklari bilan stend roligiga qo’yilgandan keyin, avtomobil dvigateli yurgiziladi va avtomobilning yetaklovchi ‘gildiraklari stend roliklarini 40 km(soat tezlikkacha aylantiradi. avtomobil ‘gildiraklaridagi aylantiruvchi moment oldingi yetaklovchi rolikka, so’ngra egiluvchan mufta orqali yuklovchi qurilmaga uzatiladi. elektrdinamik yuklovchi qurilmaga uzatilgan elektr toki teskari aylanuvchi momentni hosil kiladi, bu esa stend boshqarmasidagi pultda qayd etiladi va kuch o’lchovchi qurilmada o’lchanadigan avtomobil tortuvchi ‘gildiraklarida yuklanishni hosil kiladi. avtomobilning rolikli stendga erkin kirishi va chiqishi yetaklovchi va yetaklanuvchi roliklar orasiga o’rnatilgan pnevmatik ko’targich orqali amalga oshiriladi. ikki tomonlama ko’taruvchi asbob oqirligi 1,6 tonnagacha bo’lgan yukni 0,6 mpa bosim bilan ko’tarish xususiyatiga ega. ko’targich boshqaruv pultida joylashgan tumblerlar orqali ishga tushiriladi. havo taqsimlagichda joylashgan elektromagnit, tumbler orqali ishga tushiriladi va u siqilgan havo oqimini silindrning pastki bo’shliqiga uzatishni ulaydi (maydonchaning tushirilishi). maydoncha tushirilayotganda pastki bo’shliqdagi havo taqsimlagich zolotnigi orqali atmosferaga chiqib ketadi. ko’targichni yuqori holatga …

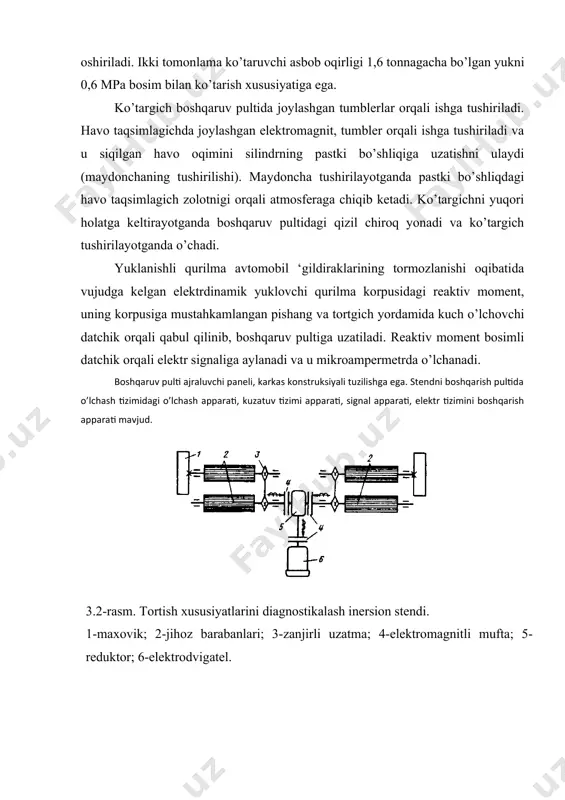

i apparati, signal apparati, elektr tizimini boshqarish apparati mavjud. 3.2-rasm. тortish xususiyatlarini diagnostikalash inersion stendi. 1-maxovik; 2-jihoz barabanlari; 3-zanjirli uzatma; 4-elektromagnitli mufta; 5-reduktor; 6-elektrodvigatel. inersiya stendlarida (3.2-rasm) quvvatni to’’gri uzatmada, drosselning to’liq ochilgan xolatida, transport vositasi ‘gildiraklarining burchak tezlanishi hamda tezlab ketish vaqtini o’lchagan xolda aniqlaydilar. stendlar asosan transport vositasining bitta yetaklovchi ko’prigiga moslab chiqariladi, konstruksiyasida ikkita yetaklovchi ko’prigi bo’lgan transport vositalari uchun stendni yuklama moslamasi bilan bo’gliq bo’lmagan qo’shimcha barabanlar bilan jihozlaydilar. ular tayanch barabanlari bo’lib xizmat qiladi. 2. yonil’gi sarfini aniqlash jihozlari. yonil’gi sarfini o’lchagich karbyurator bilan yoil’gi nasosining o’rtasida ulab o’rnatiladi. uning ishlash tartibi quyidagicha: yonil’gi, datchik orqali o’tib, ikki krilchatka rotorni aylantiradi. rotor bu aylanishda lampochkadan tushayotgan yoruqlik nurini kesib o’tadi (lampochkalar datchik ichida joylashgan). lampochkalar esa o’zgarmas tok manbaidan oziqlanadi va 12 v kuchlanishga ega bo’ladi. uning natijada, impulsli yoruqlik nuri xosil bo’lib, bu registrator qurilmaning schetchigiga berilib, hajm o’lchovida yonil’gi sarfini ko’rsatadi. o’lchash xatoligi …

ish xosil qilinadi. shundan so’ng, 527 b niiaт turdagi asbob bilan yoil’gi nasosining ishlashi (bosimning ortishi va karbyurator yonil’gi kamerasining germetikligi) tekshiriladi. 3. chiqindi gaz tarkibini aniqlovchi qurilmalar. chiqindi gazlarning zaxarliligi dvigatellarni salt yurishida aniqlanadi. karbyuratorli dvigetellar uchun infralit, gai-1, elkon, тozal kabi gazoanalizatorlar, dizel dvigatellari uchun mega-1, mega-2 tutun o’lchagichlar ishlatiladi. 3.3-rasm. gai-1 va avtotest gazoanalizatorlarining umumiy ko’rinishi gai-1 gazoanalizatori, karbyuratorli avtomobil dvigatellari ishlaganda ajralib chiquvchi chiqindi gazlar tarkibidagi uglerod oksidi miqdorini avtomatik ravishda o’lchash uchun ishlatiladi. ularning ishlashi optika adsorbsiyali usulga asoslangan bo’lib, infroqizil energiya nurlari tekshirilayotgan komponentlardan o’tishi darajasiga bo’gliq. nurlarni ogahiy yutilish darajasi gaz aralashmasidagi komponentlar konsetratsiyasiga bo’gliq bo’ladi. gai-1 gazoanalizatori (3.3 -rasm) optik blok, proba tayorlash va elektrik sxemadan, ya’ni modulyator generatori, chastotalarni ajratuvchi, sinxronlash qurilmasidan tashkil topgan. asbobni ishga tayorlash: "kalibr-1", "nasos-2", "vkl-3" tugmachalar o’chirilgan holatida bo’lishi kerak. gazoanalizatorga elektr ta’minoti simi ulanadi. gaz olish zondini 200-450 mm uzunlikdagi naycha va tozalash filtri bilan …
