автогрейдерлар. таснифномаси, тузилиши ва вазифаси.

DOC 70,0 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

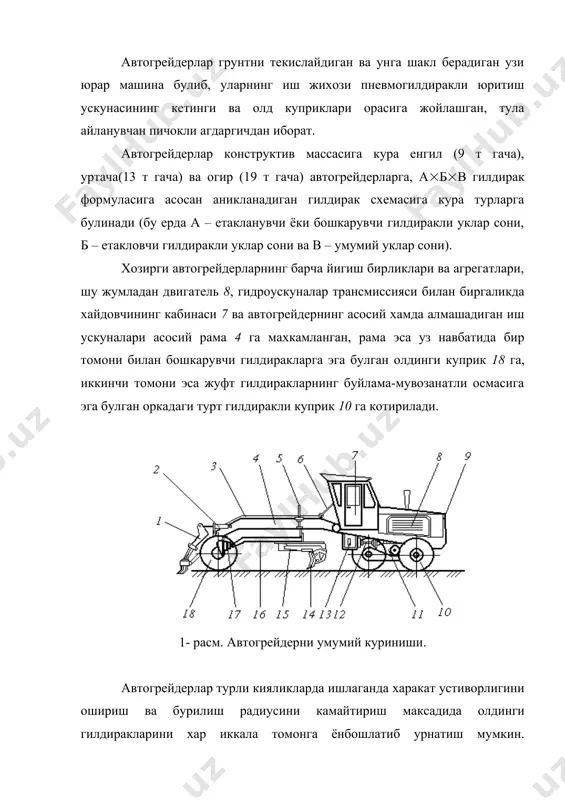

1404903379_54950.doc автогрейдерлар. таснифномаси, тузилиши ва вазифаси. режа: 1. автогрейдерлар асосий параметрларини танлаш ва хисоблаш. 2. автогрейдерлар ишлаш технологияси. автогрейдерлар грунтни текислайдиган ва унга шакл берадиган узи юрар машина булиб, уларнинг иш жихози пневмогилдиракли юритиш ускунасининг кетинги ва олд куприклари орасига жойлашган, тула айланувчан пичокли агдаргичдан иборат. автогрейдерлар конструктив массасига кура енгил (9 т гача), уртача(13 т гача) ва огир (19 т гача) автогрейдерларга, а(б(в гилдирак формуласига асосан аникланадиган гилдирак схемасига кура турларга булинади (бу ерда а – етакланувчи ёки бошкарувчи гилдиракли уклар сони, б – етакловчи гилдиракли уклар сони ва в – умумий уклар сони). хозирги автогрейдерларнинг барча йигиш бирликлари ва агрегатлари, шу жумладан двигатель 8, гидроускуналар трансмиссияси билан биргаликда хайдовчининг кабинаси 7 ва автогрейдернинг асосий хамда алмашадиган иш ускуналари асосий рама 4 га махкамланган, рама эса уз навбатида бир томони билан бошкарувчи гилдиракларга эга булган олдинги куприк 18 га, иккинчи томони эса жуфт гилдиракларнинг буйлама-мувозанатли осмасига эга булган оркадаги …

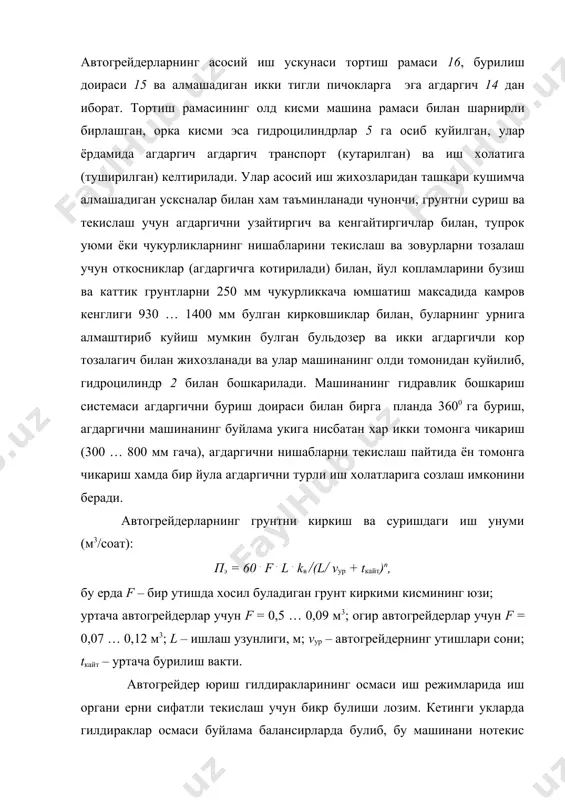

нишабларини текислаш ва зовурларни тозалаш учун откосниклар (агдаргичга котирилади) билан, йул копламларини бузиш ва каттик грунтларни 250 мм чукурликкача юмшатиш максадида камров кенглиги 930 … 1400 мм булган кирковшиклар билан, буларнинг урнига алмаштириб куйиш мумкин булган бульдозер ва икки агдаргичли кор тозалагич билан жихозланади ва улар машинанинг олди томонидан куйилиб, гидроцилиндр 2 билан бошкарилади. машинанинг гидравлик бошкариш системаси агдаргични буриш доираси билан бирга планда 3600 га буриш, агдаргични машинанинг буйлама укига нисбатан хар икки томонга чикариш (300 … 800 мм гача), агдаргични нишабларни текислаш пайтида ён томонга чикариш хамда бир йула агдаргични турли иш холатларига созлаш имконини беради. автогрейдерларнинг грунтни киркиш ва суришдаги иш унуми (м3/соат): пэ = 60 . f . l . kв /(l/ vур + tкайт)n, бу ерда f – бир утишда хосил буладиган грунт киркими кисмининг юзи; уртача автогрейдерлар учун f = 0,5 … 0,09 м3; огир автогрейдерлар учун f = 0,07 … 0,12 м3; l …

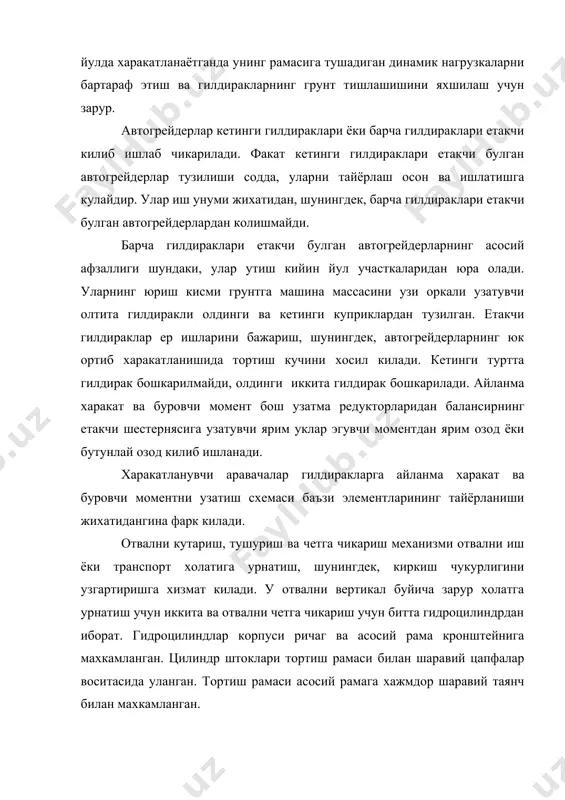

клар ер ишларини бажариш, шунингдек, автогрейдерларнинг юк ортиб харакатланишида тортиш кучини хосил килади. кетинги туртта гилдирак бошкарилмайди, олдинги иккита гилдирак бошкарилади. айланма харакат ва буровчи момент бош узатма редукторларидан балансирнинг етакчи шестернясига узатувчи ярим уклар эгувчи моментдан ярим озод ёки бутунлай озод килиб ишланади. харакатланувчи аравачалар гилдиракларга айланма харакат ва буровчи моментни узатиш схемаси баъзи элементларининг тайёрланиши жихатидангина фарк килади. отвални кутариш, тушуриш ва четга чикариш механизми отвални иш ёки транспорт холатига урнатиш, шунингдек, киркиш чукурлигини узгартиришга хизмат килади. у отвални вертикал буйича зарур холатга урнатиш учун иккита ва отвални четга чикариш учун битта гидроцилиндрдан иборат. гидроцилиндлар корпуси ричаг ва асосий рама кронштейнига махкамланган. цилиндр штоклари тортиш рамаси билан шаравий цапфалар воситасида уланган. тортиш рамаси асосий рамага хажмдор шаравий таянч билан махкамланган. иш органлари гидравлик бошкариладиган енгил ва уртача автогрейдерларда отвални зарур холатга урнатиш гидроюритма билан ва кисман кулда бажарилади. автогрейдернинг кушимча иш органлари: кирковшчик (юмшатгич) ва бульдозердир. кирковшчикдан зичланиб …

тариш керак. отвални кияликларга ишлашга мослаб урнатиш. отвални кутариш гидроцилиндрлари ричаглари ва киялик грейдер юриши буйлаб унг томондан киркишда чикарма тортиш рамаси гидроцилиндрларининг холатлари: киялик бурчаги 90( булганда; · унг ричаг вертикалга нисбатан (соат стелкаси харакати буйлаб) 35( бурчак остида урнатилади; · чап ричаг 180( бурчак остида урнатилади; · тортиш рамасини четга чикариш гидроцилиндри дастлабки холатга урнатилади. киялик бурчаклари 40( ва 90(гача булганда: · унг ричаг тахминан 65( бурчак остида урнатилади: · тортиш рамасини четга чикариш гидроцилиндри кронштейннинг энг чекка шаравий бармогига осилади. киялик бурчаги 0 дан 40( гача булганда отвалнинг тула иш узунлигидан фойдаланиб булмайди. отвални транспорт холатига урнатиш учун куйидагиларни амалга ошириш керак: · осиш системасини дастлабки холатга келтириш; · тортиш рамасини асосий рамага такалгунча кутариш; · отвални шундай буриш керакки, унинг учи бевосита олдинги гилдирак олдида жойлашсин; · тортиш рамасини шундай тугрилаш керакки, пичокнинг киркиш кирраси горизонтал текисликка параллел булсин. гидравлик бошкариладиган огир дз-98 автогрейдерларда киркиш бурчагини …

35 – 45 45 – 55 55 – 90 60 - 65 40 гача 40 гача 35 гача 35 гача 40 – 50 40 – 50 40 – 60 35 11 гача 13 гача 15 гача 11 гача 13 гача 18 гача 3 гача 70 гача адабиётлар 1. акбаров а. “курилиш машиналари”, тошкент 1993й., узбек тилида. 2. плешков а. “бульдозер, скрепер, автогрейдерлар”, тошкент, узбек тилида. 3. алексеева т. в. и др. “машины для земляных работ”, 1972й. рус тили. 4. гаркави н. г. “машины для земляных работ”, 1989й. рус тили. 5. домбровский н. г. и др. “строителные машины” 1985й. рус тилида. 6. сергеев в. п. “автотракторный транспорт” 1984й. рус тилида. 7. икрамов у. а. “автомобиллар ремонти” 1976й. узбек тилида. 8. баловнев в. и. “дорожно-строительные машины и комплексы” м.1988, 384с. 9. набиев р. в. “йул курилиш машиналаридан фойдаланиш”, 1988й. узбек тили. 10. круг г. к. “теоретические основы планирование экспериментальных исследований”, мэи 1973.
