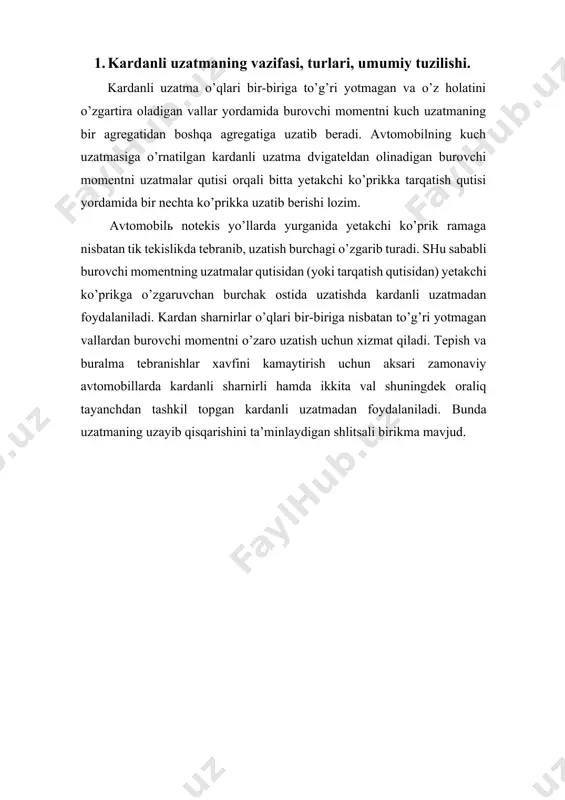

1702570065.docx kardanli uzatma reja. 1. kardanli uzatmaning vazifasi, turlari, umumiy tuzilishi. 2. burchak tezliklari bir xil bo’lgan va bir xil bo’lmagan kardan sharnirlari. 3. kardanli uzatma konstruktsiyasining ishlash jarayoni. 4. kardanli uzatmaning shlitsali b irikmasi. /docprops/thumbnail.emf kardanli uzatma reja. 1. kardanli uzatmaning vazifasi, turlari, umumiy tuzilishi. 2. burchak tezliklari bir xil bo’lgan va bir xil bo’lmagan kardan sharnirlari. 3. kardanli uzatma konstruktsiyasining ishlash jarayoni. 4. kardanli uzatmaning shlitsali birikmasi. kardanli uzatma reja. 1. kardanli uzatmaning vazifasi, turlari, umumiy tuzilishi. 2. burchak tezliklari bir xil bo’lgan va bir xil bo’lmagan kardan sharnirlari. 3. kardanli uzatma konstruktsiyasining ishlash jarayoni. 4. kardanli uzatmaning shlitsali birikmasi. 1. kardanli uzatmaning vazifasi, turlari, umumiy tuzilishi. kardanli uzatma o’qlari bir-biriga to’g’ri yotmagan va o’z holatini o’zgartira oladigan vallar yordamida burovchi momentni kuch uzatmaning bir agregatidan boshqa agregatiga uzatib beradi. avtomobilning kuch uzatmasiga o’rnatilgan kardanli uzatma dvigateldan olinadigan burovchi momentni uzatmalar qutisi orqali bitta yetakchi ko’prikka tarqatish qutisi …

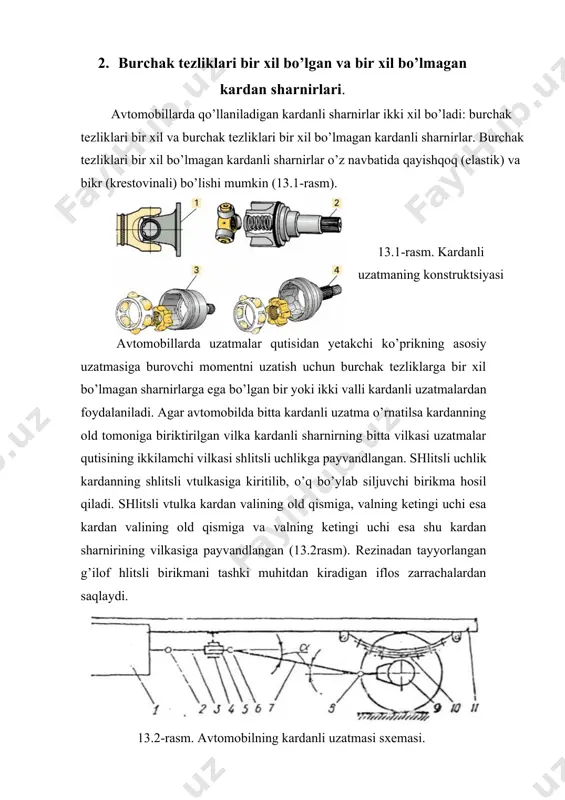

. 2. burchak tezliklari bir xil bo’lgan va bir xil bo’lmagan kardan sharnirlari. avtomobillarda qo’llaniladigan kardanli sharnirlar ikki xil bo’ladi: burchak tezliklari bir xil va burchak tezliklari bir xil bo’lmagan kardanli sharnirlar. burchak tezliklari bir xil bo’lmagan kardanli sharnirlar o’z navbatida qayishqoq (elastik) va bikr (krestovinali) bo’lishi mumkin (13.1-rasm). 13.1-rasm. kardanli uzatmaning konstruktsiyasi avtomobillarda uzatmalar qutisidan yetakchi ko’prikning asosiy uzatmasiga burovchi momentni uzatish uchun burchak tezliklarga bir xil bo’lmagan sharnirlarga ega bo’lgan bir yoki ikki valli kardanli uzatmalardan foydalaniladi. agar avtomobilda bitta kardanli uzatma o’rnatilsa kardanning old tomoniga biriktirilgan vilka kardanli sharnirning bitta vilkasi uzatmalar qutisining ikkilamchi vilkasi shlitsli uchlikga payvandlangan. shlitsli uchlik kardanning shlitsli vtulkasiga kiritilib, o’q bo’ylab siljuvchi birikma hosil qiladi. shlitsli vtulka kardan valining old qismiga, valning ketingi uchi esa kardan valining old qismiga va valning ketingi uchi esa shu kardan sharnirining vilkasiga payvandlangan (13.2rasm). rezinadan tayyorlangan g’ilof hlitsli birikmani tashki muhitdan kiradigan iflos zarrachalardan saqlaydi. 13.2-rasm. …

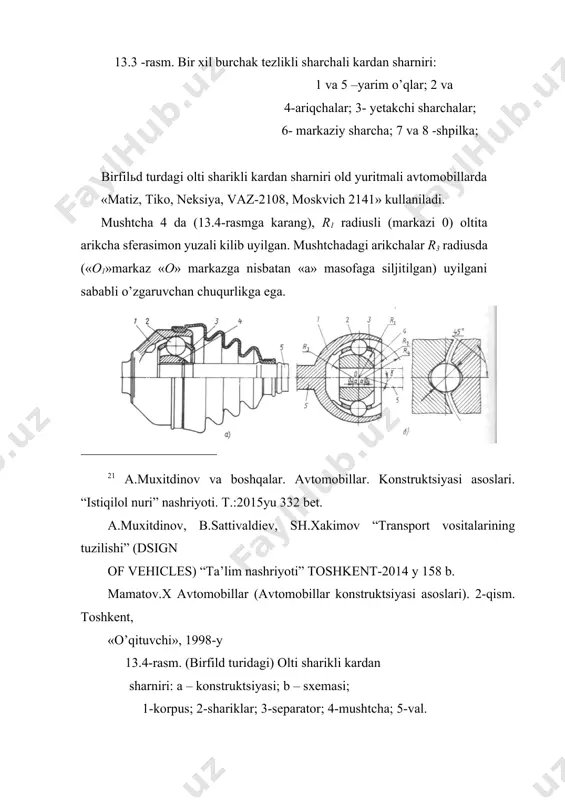

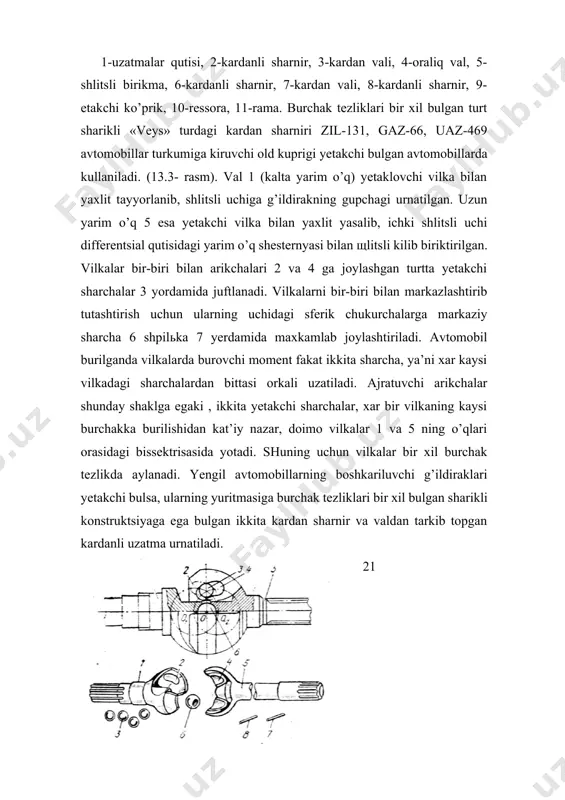

halari 2 va 4 ga joylashgan turtta yetakchi sharchalar 3 yordamida juftlanadi. vilkalarni bir-biri bilan markazlashtirib tutashtirish uchun ularning uchidagi sferik chukurchalarga markaziy sharcha 6 shpilьka 7 yerdamida maxkamlab joylashtiriladi. avtomobil burilganda vilkalarda burovchi moment fakat ikkita sharcha, ya’ni xar kaysi vilkadagi sharchalardan bittasi orkali uzatiladi. ajratuvchi arikchalar shunday shaklga egaki , ikkita yetakchi sharchalar, xar bir vilkaning kaysi burchakka burilishidan kat’iy nazar, doimo vilkalar 1 va 5 ning o’qlari orasidagi bissektrisasida yotadi. shuning uchun vilkalar bir xil burchak tezlikda aylanadi. yengil avtomobillarning boshkariluvchi g’ildiraklari yetakchi bulsa, ularning yuritmasiga burchak tezliklari bir xil bulgan sharikli konstruktsiyaga ega bulgan ikkita kardan sharnir va valdan tarkib topgan kardanli uzatma urnatiladi. 21 13.3 -rasm. bir xil burchak tezlikli sharchali kardan sharniri: 1 va 5 –yarim o’qlar; 2 va 4-ariqchalar; 3- yetakchi sharchalar; 6- markaziy sharcha; 7 va 8 -shpilka; birfilьd turdagi olti sharikli kardan sharniri old yuritmali avtomobillarda «matiz, tiko, neksiya, vaz-2108, moskvich …

) sfera shaklida bo’lib, unda xam r4 radiusda (o2 markaz sharnirning o markaziga nisbatan «a» masofaga siljitilgan) o’zgaruvchan chuqurlikda oltita arikcha uyilgan. separator 3 da shariklar 2 joylashgan bo’lib, r1 ichki va r2 tashki radiusli sferasimon yuzalarga ega. sharnirning o’qlari bir chizikda yotganida, shariklar vallarning o’q chiziklariga perpendikulyar bulgan sharnirning markazidan utuvchi tekislikda joylashadi. 4. kardanli uzatmaning shlitsali birikmasi. agar avtomobilda bitta kardanli uzatma urnatilsa (13.5-rasm a), kardanning old tomoniga biriktirilgan vilka 1 va 2 kardanli sharnirning bitta vilkasi uzatmalar qutisining ikkilamchi vilkasi shlitsli uchlik 5ga payvadlangan. shlitsli uchlik kardanning shlitsli vtulkasi 4ga kiritilib, o’q buylab siljuvchi birikma xosil kiladi. shlitsli vitulka kardan vali 8 ning old kismiga, valning ketingi uchi esa kardan valining old kismiga va valning ketingi uchi esa shu kardan sharnirining vilkasi 9 ga payvadlangan. rezinada tayyorlangan gilof 7 shlitsli birikmani tashki muxitdan kiradigan iflos zarrachalardan saklaydi. bu birikmani muntazam moylash uchun moydon 3 da saklanadigan moy …

n sharniri biriktirilgan bulsa, bunday kardanli uzatma ikki yoklama uzatma deb yuritiladi. misol tarikasida zil-130 avtomobilida ishlatiladigan shu turdagi kardanli uzatma kanstruktsiyasi bilan tanishib chikamiz. u ikkala val, oraliq 14 va ketingi kardanli val 6 dan xamda uchta kardan sharnirlar 2, 7 va 5 dan, shuningdek oraliq tayanch 10 dan tashkil topgan. kardanli uzatmaning oraliq tayanchi metall korpusli rezina yostikcha 3 ga joylashtirilgan sharikli podshipnik 4 dan tarkib topgan. 3. kardanli uzatma konstruktsiyasining ishlash jarayoni kardanli uzatmaning vallari 14 va 6 yupqa devorli po’lat trubalardan tayyorlangan. oraliq kardan valining uchlariga kardanli sharnir xosil qiluvchi ikkita 2 va 7 vilkalar payvandlangan. shlitsli sirpancha uchlik 12 shlitsli vtulka 11 ichiga joylashgan. bu sirpanuvchi shlitsli birikma kardan valining uzayishi va kiskarishini ta’minlab orka kuprikning holatini barkarorlashtirib turadi. oraliq val 14 ning old uchidagi vilkasi 2 uzatmalar qutisining ikkilamchi validagi flanets 1 ga tutashgan vilka bilan sharnir ravishda boglangan. valning ketingi kismi oraliq tayanchni …
