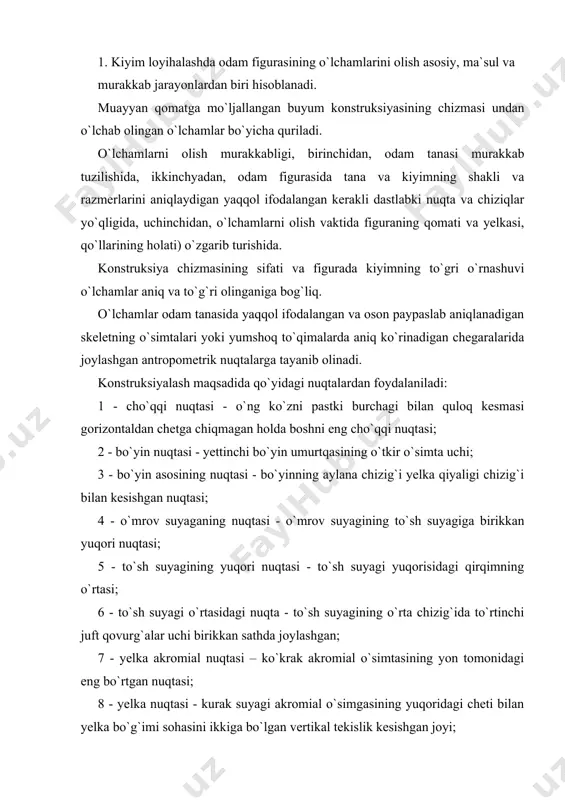

1403163921_43610.doc tana o`lchamlari turlari reja: 1. asosiy antropometrik nuqtalar va ularni aniqlash. 2. asosiy o`lchamlar va ularni olish usullari 3. odam gavdasining razmerlari tasnifi va kiyimlarning razmer standartlari 1. kiyim loyihalashda odam figurasining o`lchamlarini olish asosiy, ma`sul va murakkab jarayonlardan biri hisoblanadi. muayyan qomatga mo`ljallangan buyum konstruksiyasining chizmasi undan o`lchab olingan o`lchamlar bo`yicha quriladi. o`lchamlarni olish murakkabligi, birinchidan, odam tanasi murakkab tuzilishida, ikkinchyadan, odam figurasida tana va kiyimning shakli va razmerlarini aniqlaydigan yaqqol ifodalangan kerakli dastlabki nuqta va chiziqlar yo`qligida, uchinchidan, o`lchamlarni olish vaktida figuraning qomati va yelkasi, qo`llarining holati) o`zgarib turishida. konstruksiya chizmasining sifati va figurada kiyimning to`gri o`rnashuvi o`lchamlar aniq va to`g`ri olinganiga bog`liq. o`lchamlar odam tanasida yaqqol ifodalangan va oson paypaslab aniqlanadigan skeletning o`simtalari yoki yumshoq to`qimalarda aniq ko`rinadigan chegaralarida joylashgan antropometrik nuqtalarga tayanib olinadi. konstruksiyalash maqsadida qo`yidagi nuqtalardan foydalaniladi: 1 - cho`qqi nuqtasi - o`ng ko`zni pastki burchagi bilan quloq kesmasi gorizontaldan chetga chiqmagan holda boshni …

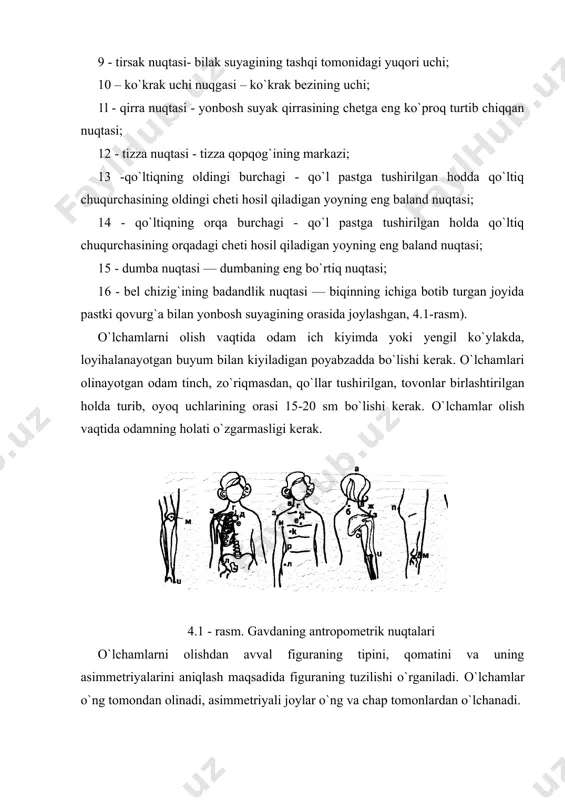

bo`g`imi sohasini ikkiga bo`lgan vertikal tekislik kesishgan joyi; 9 - tirsak nuqtasi- bilak suyagining tashqi tomonidagi yuqori uchi; 10 – ko`krak uchi nuqgasi – ko`krak bezining uchi; 1l - qirra nuqtasi - yonbosh suyak qirrasining chetga eng ko`proq turtib chiqqan nuqtasi; 12 - tizza nuqtasi - tizza qopqog`ining markazi; 13 -qo`ltiqning oldingi burchagi - qo`l pastga tushirilgan hodda qo`ltiq chuqurchasining oldingi cheti hosil qiladigan yoyning eng baland nuqtasi; 14 - qo`ltiqning orqa burchagi - qo`l pastga tushirilgan holda qo`ltiq chuqurchasining orqadagi cheti hosil qiladigan yoyning eng baland nuqtasi; 15 - dumba nuqtasi — dumbaning eng bo`rtiq nuqtasi; 16 - bel chizig`ining badandlik nuqtasi — biqinning ichiga botib turgan joyida pastki qovurg`a bilan yonbosh suyagining orasida joylashgan, 4.1-rasm). o`lchamlarni olish vaqtida odam ich kiyimda yoki yengil ko`ylakda, loyihalanayotgan buyum bilan kiyiladigan poyabzadda bo`lishi kerak. o`lchamlari olinayotgan odam tinch, zo`riqmasdan, qo`llar tushirilgan, tovonlar birlashtirilgan holda turib, oyoq uchlarining orasi 15-20 sm bo`lishi …

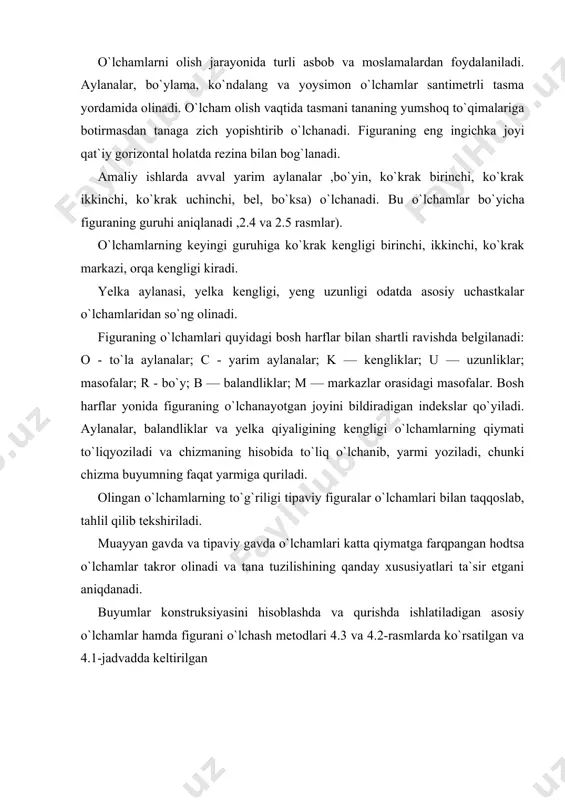

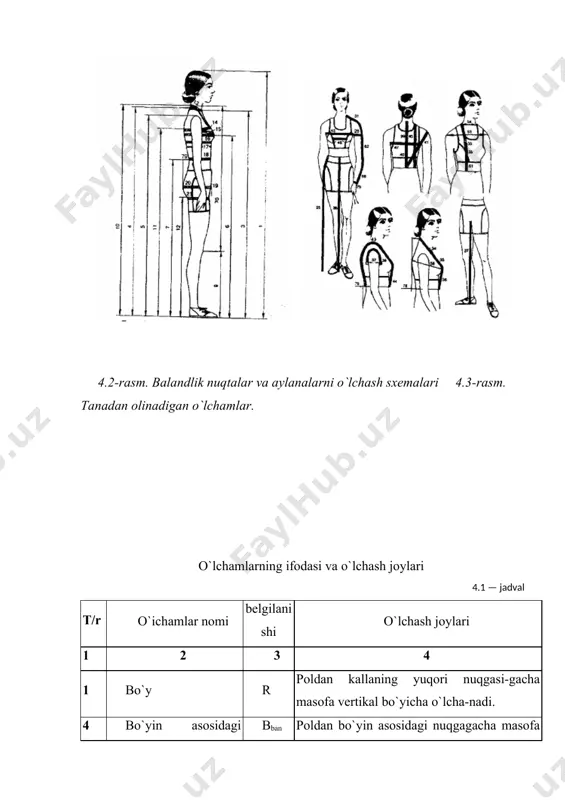

lar). o`lchamlarning keyingi guruhiga ko`krak kengligi birinchi, ikkinchi, ko`krak markazi, orqa kengligi kiradi. yelka aylanasi, yelka kengligi, yeng uzunligi odatda asosiy uchastkalar o`lchamlaridan so`ng olinadi. figuraning o`lchamlari quyidagi bosh harflar bilan shartli ravishda belgilanadi: o - to`la aylanalar; c - yarim aylanalar; k — kengliklar; u — uzunliklar; masofalar; r - bo`y; b — balandliklar; m — markazlar orasidagi masofalar. bosh harflar yonida figuraning o`lchanayotgan joyini bildiradigan indekslar qo`yiladi. aylanalar, balandliklar va yelka qiyaligining kengligi o`lchamlarning qiymati to`liqyoziladi va chizmaning hisobida to`liq o`lchanib, yarmi yoziladi, chunki chizma buyumning faqat yarmiga quriladi. olingan o`lchamlarning to`g`riligi tipaviy figuralar o`lchamlari bilan taqqoslab, tahlil qilib tekshiriladi. muayyan gavda va tipaviy gavda o`lchamlari katta qiymatga farqpangan hodtsa o`lchamlar takror olinadi va tana tuzilishining qanday xususiyatlari ta`sir etgani aniqdanadi. buyumlar konstruksiyasini hisoblashda va qurishda ishlatiladigan asosiy o`lchamlar hamda figurani o`lchash metodlari 4.3 va 4.2-rasmlarda ko`rsatilgan va 4.1-jadvadda keltirilgan 4.2-rasm. balandlik nuqtalar va aylanalarni o`lchash sxemalari 4.3-rasm. …

asining balandligi bnв poldan bo`yin nuqtasigacha masofa vertikal bo`yicha o`lchanadi. 11 orqa qo`ltiq osti burchagining balandligi qltrb poldan vertikal bo`yicha orqa qo`ltiq osti burchagigacha masofa. 13 bo`yin aylanasi bna santimetr tasmasining ostki cheti bo`yin nuqtasiga yotqiziladi. yondan va olddan tasma bo`yin asosidan o`tib o`mrov nuqtasida biriktiriladi 14 ko`krak aylanasi birinchi ka1 tasma kuraklarga yotqiziladi. orqadan tasma gorizontal holda ustki cheti bilan qo`ltiq osti chuqurining orqa burchaklariga urinib o`tadi. oldda tasma ko`krak bezlari ustidan o`tib o`ng tomonda biriktiriladi. 15 ko`krak aylanasi ikkinchi ka2 tasma kuraklarga gorizontal yotqiziladi. ustki cheti bilan qo`ltiq osti chuqurligining orqa burchaklariga urinib, qo`ltiq ta-gidan og`ma ravishda o`tadi. oldda tasma ko`krak bezlarining uchidan o`tib o`ng tomonda biriktiriladi. birinchi va ikkinchi ko`krak aylanalari orqada tasmani siljitmay birinketin uzluksiz o`lchanadi. 16 ko`krak aylanasi uchinchi ka3 tasma tana atrofidan ko`krak nuqtalari ustidan gorizontal bo`yicha o`tib o`ng tomonda biriktiriladi. 17 ko`krak aylanasi to`rtinchi ka4 faqat ayollarda o`lchanadi. tasma ko`krak ostidan gorizontal ravishda …

a vertikal bo`yicha o`lchanadi. 28 yelka aylanasi yla yelka o`qiga perpendikulyar bo`yicha o`lchanadi. tasmaning ustki cheti qo`ltiq osti chuqurligining orqa burchaklariga urintirib, qo`lni tashki sathida biriktiriladi. 29 bilak aylanasi bilaka bilak atrofida o`lchanadi. 31 yelka kengligi ylk bo`yin asosidagi nuqtadan yelka nuqtasigacha o`lchanadi. 35 ko`krak balandligi birinchi kb1 bo`yin asosi nuqtasidan ko`krak uchi nuqtasigacha o`lchanadi. 35 ko`krak balandligi ikkinchi kb2 old tomonda ko`krak aylanasi birinchi tasmaning chizig`idan ko`krak nuqtasigacha o`lchanadi. 36 old bo`lak belgacha balandlik olbb bo`yin nuqtasi, bo`yin asosi va ko`krak uchi nuqtalari ustidan bel chizig`igacha o`lchanadi. 39 otr bo`lak yeng o`mizi balandligi oryno`b bo`yin nuqtasidan ko`krak aylanasi birinchining tasmasigacha bo`lgan masofa o`lchanadi 45 ko`krak kengligi kk tasmani ko`krak bezlari ustiga gorizontal qo`yib, qo`ltiq osti chuqurligining old burchaklaridan ko`tarilgan vertikallargacha o`lchanadi. o`lchamning yarmi yoziladi. 46 ko`krak markazlari orasidagi masofa km tasmani gorizontal holda ushlab ko`krak bezlari uchlari orasidagi masofa o`lchanadi. o`lchamning yarmi yoziladi. 47 orqa kengligi ork tasmani gorizontal …
