1 / 13

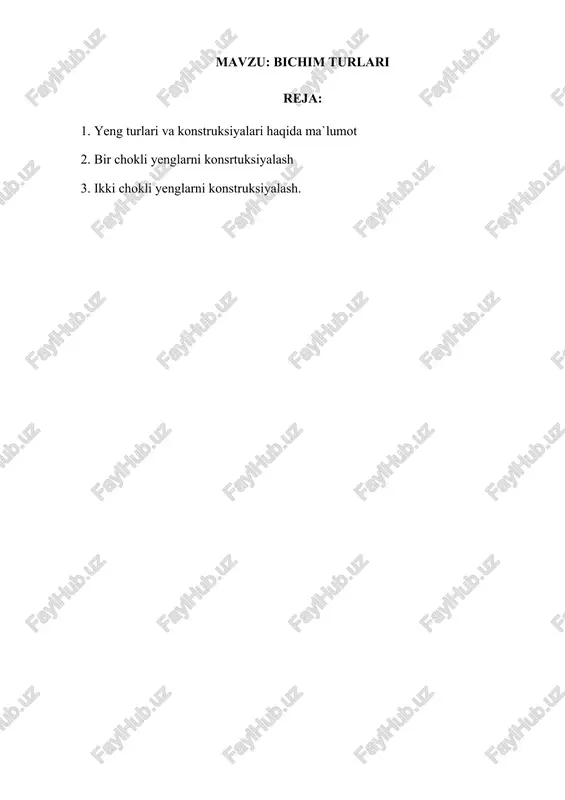

mavzu: bichim turlari reja: 1. yeng turlari va konstruksiyalari haqida ma`lumot 2. bir chokli yenglarni konsrtuksiyalash 3. ikki chokli yenglarni konstruksiyalash. tayanch iboralar: o`miz, o`tqazma, raglan, chok, shablon, montaj, yeng boshi, yeng qiyamasi, lekalo. yenglarni konstruksiyalash usullarida to`rt xil dastlabki ma`lumotlar qo`llanadi. tayyor kiyimning o`lchamlar qiymatti modelga qarab yoki normativ xujjatlarning talablariga asoslanib tanlanadilar. to`kislik uchun qo`shimcha xaklar qiymati kiyimning badiiy pardozlashidagi moda yunalishiga muvofik kabo` kilinadilar. dastlabki ma`lumotlarga kiyimning yengiga mos bo`lgan o`mizning o`lchamlari kiradi (jadval 8.1). mtilp da ishlab chikarilgan yengning tashki kurinishi shablonini o`miz chizmasida kurishning universal usuli turli xil siluet asosli yenglarni (erkaklar, ayollar va bolalar kiyimi) qurish uchun tasiya qilish mumkin. yengning aniq konstruksiyasini qurishda qo`lning vertikal yunalishiga nisbatan joylanishi, qo`lning old konturining shakli e`tiborga olinadi, bundan tashqari yeng boshi o`lchamlari xamda tuzilishini o`miz o`lchamlari va tuzilishi bilan chambarchas bog`lanadi. bu shartlarga rioya qlmaslik kiyimni konstruksiyalash amaliyotida ko`pchilik qyinchiliklar va xatolarga olib keladi. yengning chizmasini …

2 / 13

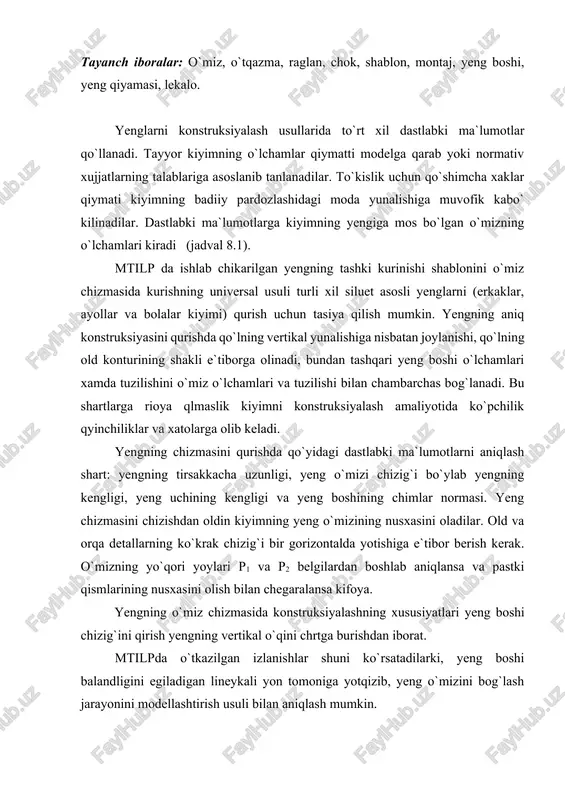

ligini egiladigan lineykali yon tomoniga yotqizib, yeng o`mizini bog`lash jarayonini modellashtirish usuli bilan aniqlash mumkin. yeng boshi balandligi p1,p2 belgilardan boshlab, o`mizning yo`qori qismlarining yoylar summasiga teng bo`lgan lineykaning eng yo`qori egilgan nuqtasiga qarab aniqlanadi. yoyning eng yuqori nuqtasi belgilab qo`yiladi. yengning old perekati o1 g1 vertikal chiziqga nisbatan o`mizning old qismiga nisbatan ml m11 bo`ak qiymattiga teng bo`lgan masofaga siljitiladi: ml m10 = ppos= sd* npos; ml ml1 = 0,5 ml m10,bu erda ppos - yeng boshining yo`qori qismidagi chimlarga qo`shimcha haq; sd - old va orqa belgilardan boshlanadigan o`mizning yo`qori yoylarining uzunligi summasi; npos - 1 sm o`mizga to`g`ri keladigan chimlar normasi, npos = 0,05 -0,15 sm. orqa o`mizdagi p2 belgisining joylanishi xisobdan aniqlanadi. g2p2 = 0,5vok-(1-4)sm. bu yerda vok - g101 kesimga teng bo`lgan yeng boshi balandligi (1-4) - belgini pastga siljish miqdori, sm (ayollar kiyimi uchun - 3-4 sm, erkaklar kiyimi uchun - 1-2 sm). yeng …

3 / 13

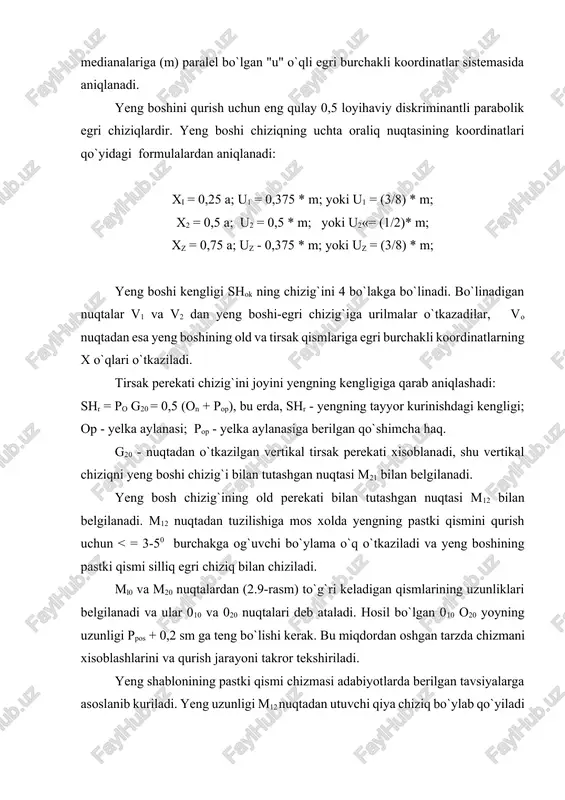

ralel bo`lgan "u" o`qli egri burchakli koordinatlar sistemasida aniqlanadi. yeng boshini qurish uchun eng qulay 0,5 loyihaviy diskriminantli parabolik egri chiziqlardir. yeng boshi chiziqning uchta oraliq nuqtasining koordinatlari qo`yidagi formulalardan aniqlanadi: xi = 0,25 a; u1 = 0,375 * m; yoki u1 = (3/8) * m; x2 = 0,5 a; u2 = 0,5 * m; yoki u2«= (1/2)* m; xz = 0,75 a; uz - 0,375 * m; yoki uz = (3/8) * m; yeng boshi kengligi shok ning chizig`ini 4 bo`lakga bo`linadi. bo`linadigan nuqtalar v1 va v2 dan yeng boshi-egri chizig`iga urilmalar o`tkazadilar, vo nuqtadan esa yeng boshining old va tirsak qismlariga egri burchakli koordinatlarning x o`qlari o`tkaziladi. tirsak perekati chizig`ini joyini yengning kengligiga qarab aniqlashadi: shr = po g20 = 0,5 (on + pop), bu erda, shr - yengning tayyor kurinishdagi kengligi; op - yelka aylanasi; pop - yelka aylanasiga berilgan qo`shimcha haq. g20 - nuqtadan o`tkazilgan vertikal …

4 / 13

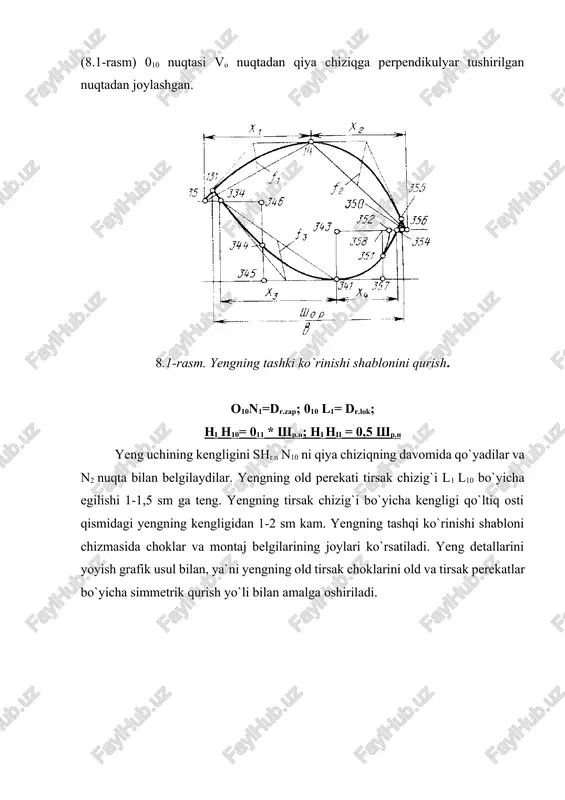

= 0,5 shr.n yeng uchining kengligini shr.n n10 ni qiya chiziqning davomida qo`yadilar va n2 nuqta bilan belgilaydilar. yengning old perekati tirsak chizig`i l1 l10 bo`yicha egilishi 1-1,5 sm ga teng. yengning tirsak chizig`i bo`yicha kengligi qo`ltiq osti qismidagi yengning kengligidan 1-2 sm kam. yengning tashqi ko`rinishi shabloni chizmasida choklar va montaj belgilarining joylari ko`rsatiladi. yeng detallarini yoyish grafik usul bilan, ya`ni yengning old tirsak choklarini old va tirsak perekatlar bo`yicha simmetrik qurish yo`li bilan amalga oshiriladi. 8.2 –rasm. o`tqazma yeng konstruksiya asos chizmasi. ikki chokli o`tqazma yengning konstruksiya asos chizmasining hisobi jadva 8.1. t/r konstruk-tiv kesma xisoblash formulasi xisob natija, sm 1 om1 dr.zap –1,5+pur 65-1,5+1 64,5 2 ol1 dr.lok +pv ok +pp.l 34+1,2+1 36,2 3 or vok=vpr(1+n los) 18,3 (1+0,1) 20,1 4 001 0,5 shr 0,5 x 41,5 20,7 5 l1l2 0,5 shr – (0,5-1) 0,5x41,5-0,6 20,1 6 m1mo m1 m3 0,5 shrn 0,5x30 15 7 mom2 2 …

5 / 13

og`ozni o`rtasidan vertical chiziq o`tkaziladi. vertikal chiziq boshidagi nuqtani o nuqtasi bilan belgilaymiz. 1. yeng uzunligi aniqlanadi. o nuqtasidan vertical chiziq bo`ylab pastga yeng uzunligiga teng o`lcham 60 sm.ni o`lchab u harfi bilan belgilaymiz. ou = qla = 60 sm. 2. yeng boshi balandligi aniqlanadi. o nuqtadan vertical chiziq bo`ylab pastga old va ort bo`lak yeng o`mizlari uzunligiga kamida 4,5 sm. qo`shib uni 3 ga bo`lamiz va natijani o`lchab o1 nuqta bilan belgilaymiz. oo1=sm. o1 nuqtasidan o`ng va chap tomonga ixtiyoriy chiziqlar tortamiz. 3. yeng kengligi. yeng kengligini aniqlash uchun qo`l aylanasi o`lchamiga to`kislik uchun kamida 6 sm. qo`shib o`lchab o2 va o3 nuqtalarni aniqlaymiz. bu nuqtalarni teng ikkiga bo`lib o1 nuqtaning o`ng va chap tomonlariga o`lchab qo`yamiz. o2o3 = qla + 6 = 29 + 6 = 35 sm. o2o1 = o1o3 = o2o3 : 2 = 35 : 2 = 17,5 sm 4. yeng uchi lengligi aniqlanadi. pidjak …
