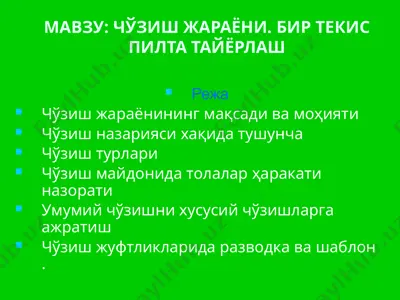

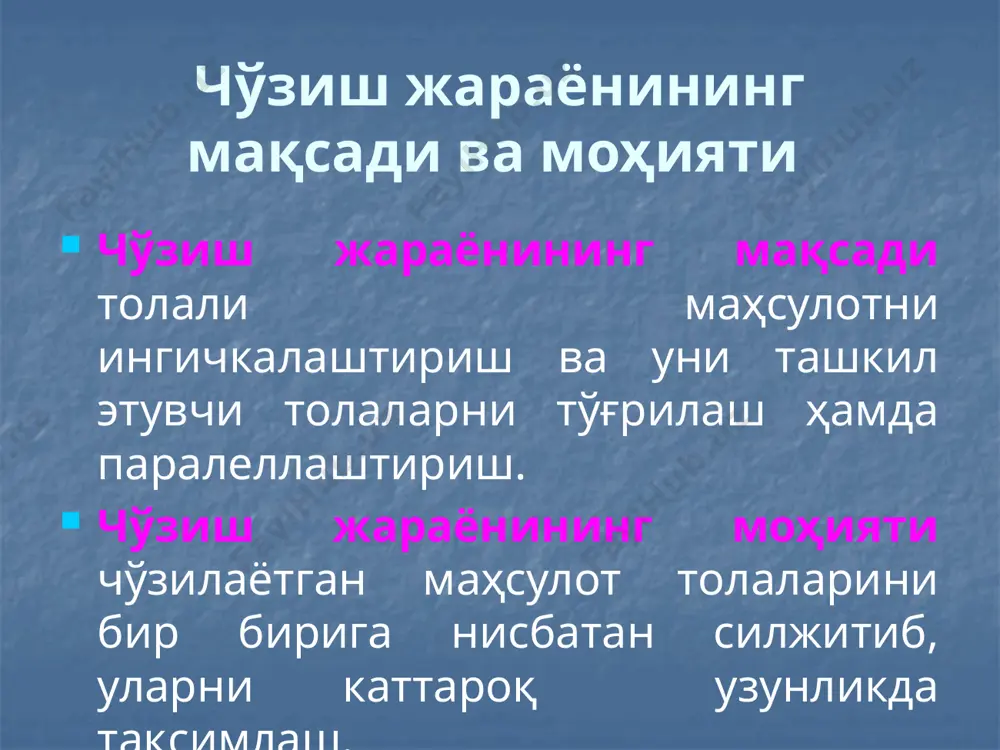

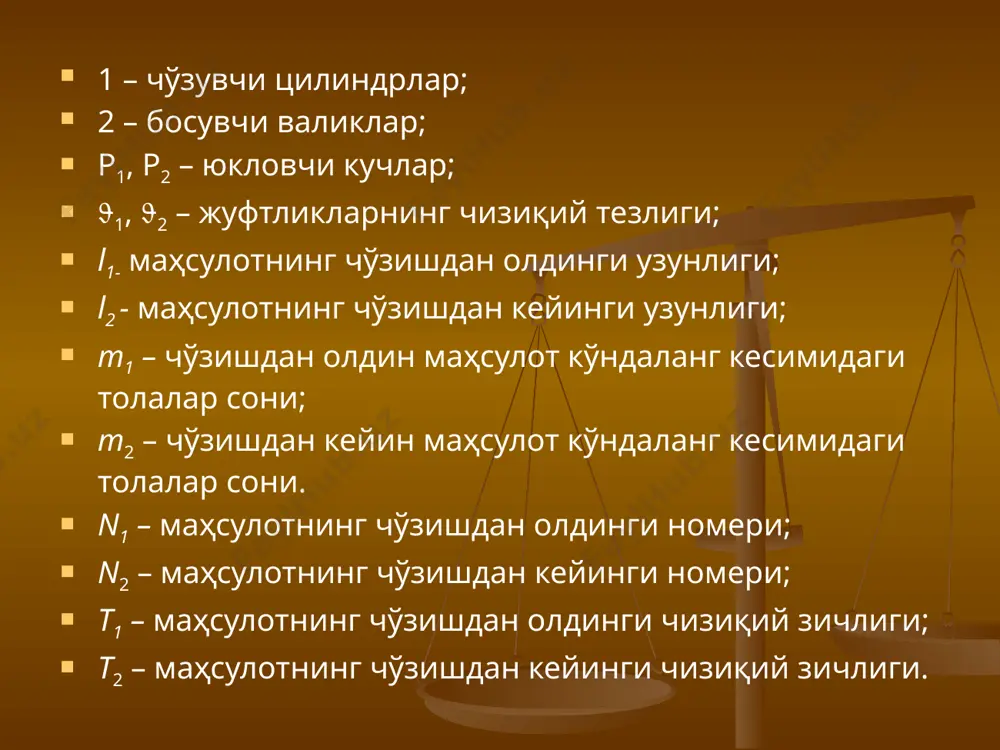

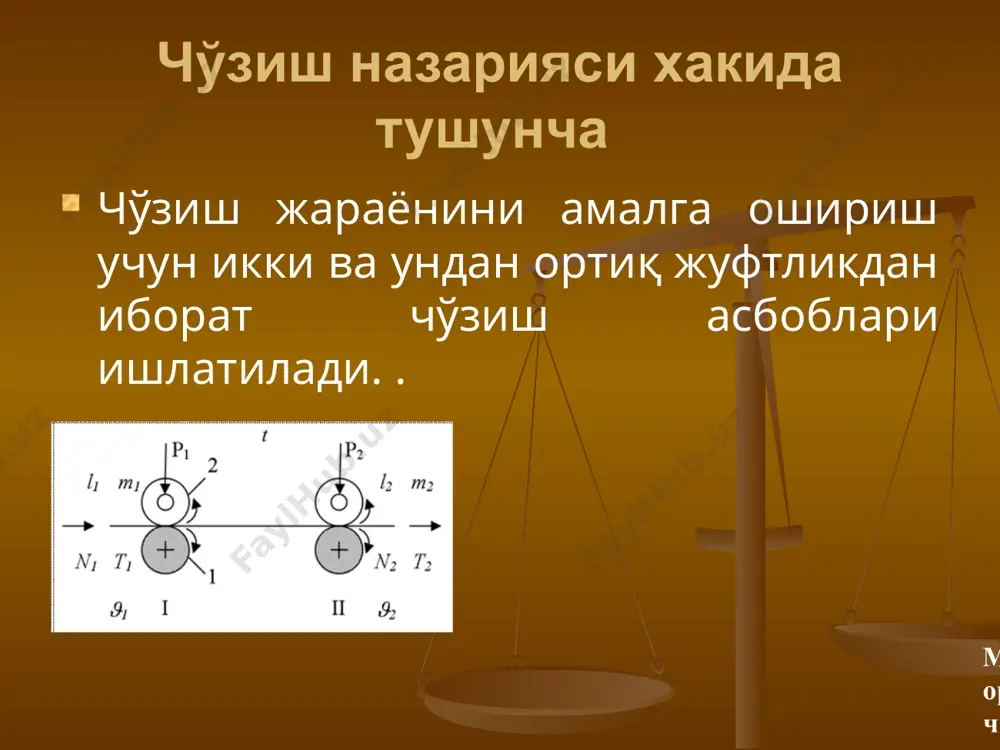

1715858640.pptx е t t l l = = × × = 1 2 1 2 1 2 j j j j /docprops/thumbnail.jpeg мавзу: тукимачилик саноатининг ривожланиш истикболлари режа чўзиш жараёнининг мақсади ва моҳияти чўзиш назарияси хақида тушунча чўзиш турлари чўзиш майдонида толалар ҳаракати назорати умумий чўзишни хусусий чўзишларга ажратиш чўзиш жуфтликларида разводка ва шаблон . мавзу: чўзиш жараёни. бир текис пилта тайёрлаш чўзиш жараёнининг мақсади ва моҳияти чўзиш жараёнининг мақсади толали маҳсулотни ингичкалаштириш ва уни ташкил этувчи толаларни тўғрилаш ҳамда паралеллаштириш. чўзиш жараёнининг моҳияти чўзилаётган маҳсулот толаларини бир бирига нисбатан силжитиб, уларни каттароқ узунликда тақсимлаш. ўтимларда толаларнинг тўғриланиши чўзиш назарияси хакида тушунча чўзиш жараёнини амалга ошириш учун икки ва ундан ортиқ жуфтликдан иборат чўзиш асбоблари ишлатилади. . маҳсулотни қабул қилувчи жуфтлик орқа чўзиш жуфтлиги, маҳсулотни чиқарувчи жуфтлик эса олдинги чўзиш жуфтлиги деб аталади. чўзиш содир бўлиши учун 2 1 шарти бажарилиши керак. 1 – чўзувчи цилиндрлар; 2 – босувчи валиклар; …

нг чизиқли тезлиги, орка цилиндрнинг тезлигидан чўзиш миқдорига тенг маротаба каттароқ бўлиши керак экан. агар кираётган маҳсулот ҳамда чиқаётган маҳсулот номери ёки чизиқий зичлиги аниқ бўлса у ҳолда чўзиш миқдорини қўйидагича аниқлаш мумкин чўзиш пайтида махсулот йўғонлиги ҳам чўзиш миқдорига тенг катталикда ўзгарар экан. маҳсулот кундаланг кесимдиги толалар сони қўйидагича аниқлаш мумкин. чўзиш миқдорини машинанинг кинематик схемасидан фойдаланиб, узатишлар сони орқали ҳам аниқлаш мумкин хусусий чўзиш. агар чўзиш асбоби учта жуфтликдан иборат бўлса, хусусий чўзишлар қуйидагича аниқланади. чўзиш турлари биринчи тур чўзиш деб толаларнинг тўғриланиши ва қисман деформацияланиши натижасида маҳсулотнинг узайишига айтилади. иккинчи тур чўзиш деб толаларнинг бир-бирига нисбатан силжиши натижасида маҳсулотнинг узайишига айтилади. чўзиш усуллари маҳсулотни чўзишда механик ва аэродинамик усуллар ишлатилади. механик усул - чўзиш асбобларида, аэродинамик усул эса конфузорларда, яъни тола ҳаракати йўналишида кўндаланг кесими камайиб борувчи трубкаларда амалга оширилади. чўзиш майдонида толалар ҳаракатининг назорати маҳсулот е марта чўзилса, кўндаланг кесимидаги толалар сони ҳам е марта камаяди. …

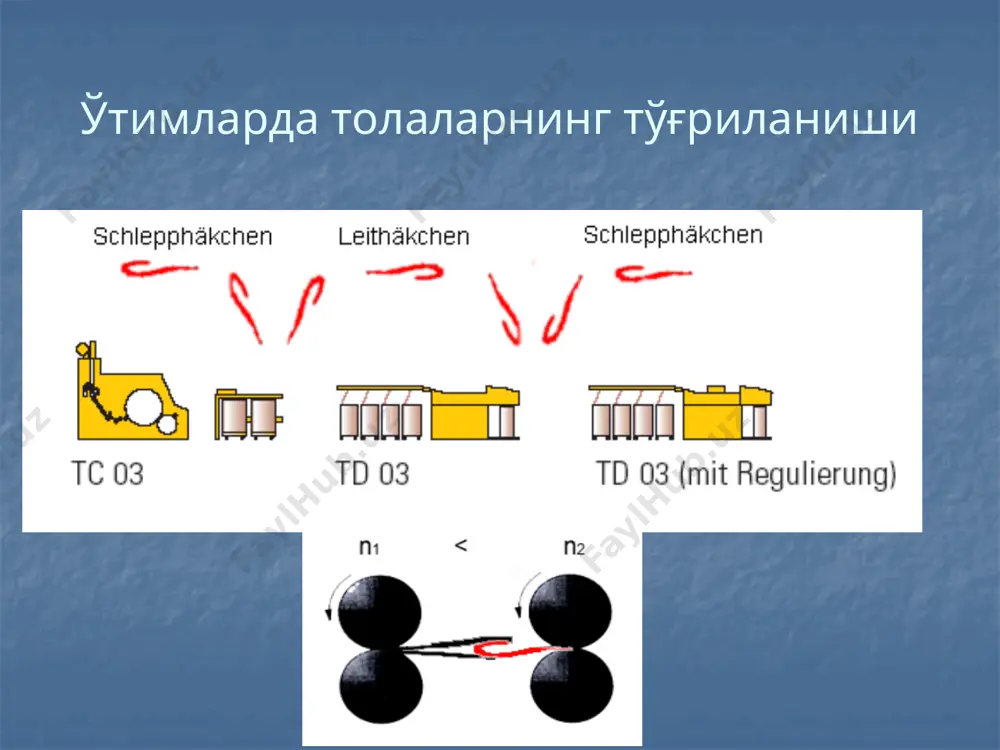

vor dem streckwerk werden die masseschwankungen im einlaufenden faserband gemessen werden. diese können im streckwerk durch angepasste verstreckung ausgeglichen werden. das hinter dem streckwerk geformte streckenband wird in kannen abgelegt, die anschließend automatisch aus der maschine geschoben und jeweils durch leerkannen ersetzt werden. икки чўзиш жуфтликлари ўқлари орасидаги масофага разводка дейилиб r ҳарфи билан белгиланади. амалда уни ўлчаш қийинлиги боис цилиндр, валиклар сиртлари орасидаги масофа шаблон деб аталувчи пластинкасимон асбоб билан ўлчанади. разводкани танлашда толанинг узунлиги lшт га тузатма а қўшилиши ёки шаблон билан икки ёндош цилиндрлар диаметрлари инобатга олиниб қуйидаги формулалардан фойдаланилади. lшт - толанинг штапель узунлиги, мм. а - тузатиш коэффициенти (унинг катталиги чўзиш асбобининг тузилишига боғлиқ бўлади). ш - жўзиш жуфтлари орасидаги шаблон. d1 ва d2 – биринчи ва иккинчи цилиндр диаметрлари image2.png image3.png image4.png image5.wmf oleobject1.bin image6.png image7.png image8.wmf oleobject2.bin image9.png oleobject3.bin image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image19.png image18.png image20.png image1.jpeg
