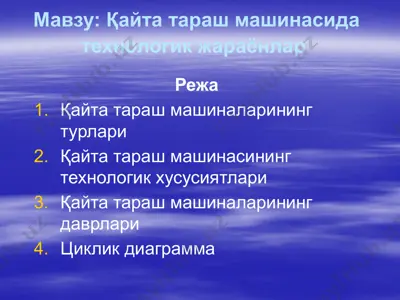

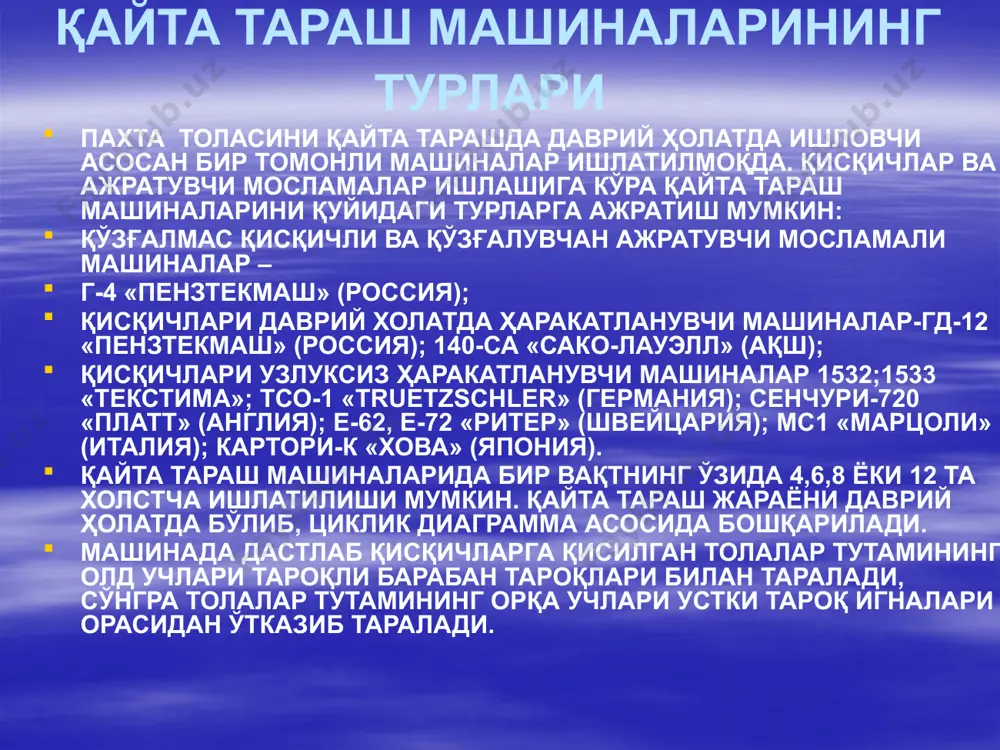

1715854781.pptx /docprops/thumbnail.jpeg мавзу: қайта тараш машинасида технологик жараёнлар мавзу: қайта тараш машинасида технологик жараёнлар режа қайта тараш машиналарининг турлари қайта тараш машинасининг технологик хусусиятлари қайта тараш машиналарининг даврлари циклик диаграмма қайта тараш машиналарининг турлари пахта толасини қайта тарашда даврий ҳолатда ишловчи асосан бир томонли машиналар ишлатилмоқда. қисқичлар ва ажратувчи мосламалар ишлашига кўра қайта тараш машиналарини қуйидаги турларга ажратиш мумкин: қўзғалмас қисқичли ва қўзғалувчан ажратувчи мосламали машиналар – г-4 «пензтекмаш» (россия); қисқичлари даврий холатда ҳаракатланувчи машиналар-гд-12 «пензтекмаш» (россия); 140-са «сако-лауэлл» (ақш); қисқичлари узлуксиз ҳаракатланувчи машиналар 1532;1533 «текстима»; тсо-1 «truetzschler» (германия); сенчури-720 «платт» (англия); e-62, e-72 «ритер» (швейцария); mc1 «марцоли» (италия); картори-к «хова» (япония). қайта тараш машиналарида бир вақтнинг ўзида 4,6,8 ёки 12 та холстча ишлатилиши мумкин. қайта тараш жараёни даврий ҳолатда бўлиб, циклик диаграмма асосида бошқарилади. машинада дастлаб қисқичларга қисилган толалар тутамининг олд учлари тароқли барабан тароқлари билан таралади, сўнгра толалар тутамининг орқа учлари устки тароқ игналари орасидан ўтказиб таралади. қайта …

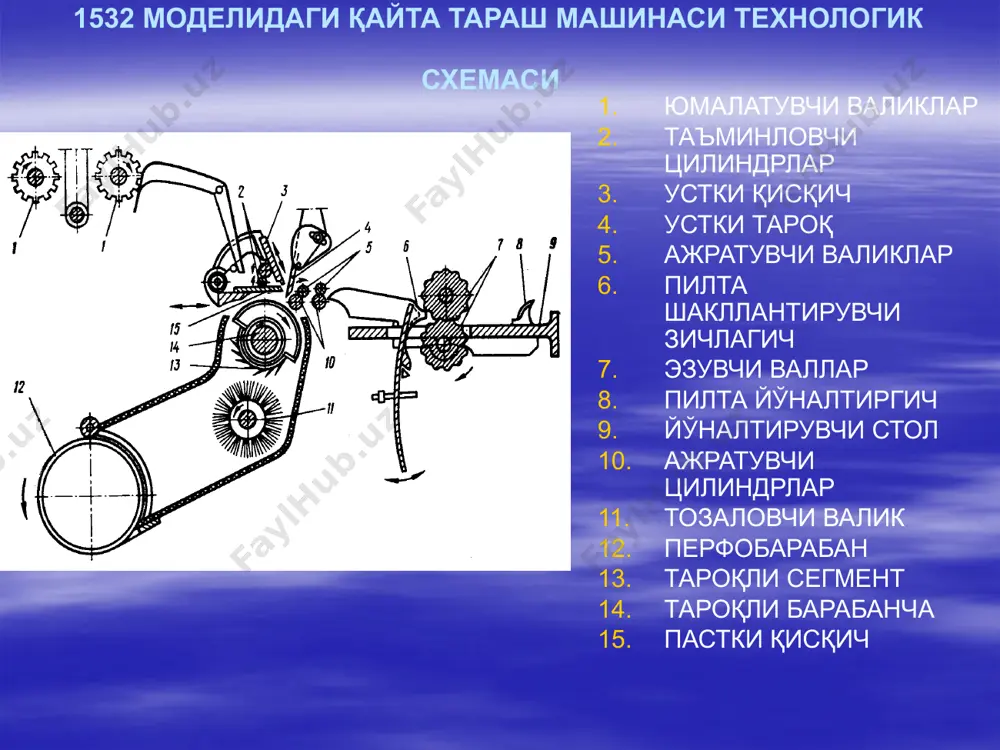

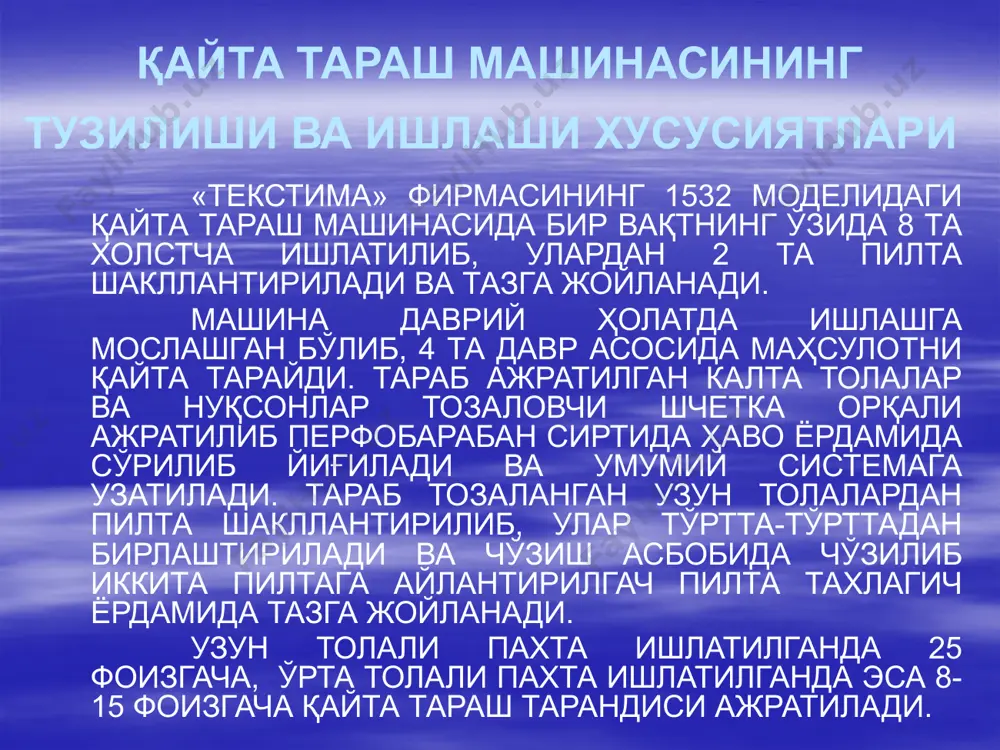

ишлатилганда 25 фоизгача, ўрта толали пахта ишлатилганда эса 8-15 фоизгача қайта тараш тарандиси ажратилади. 1532 моделидаги қайта тараш машинаси технологик схемаси юмалатувчи валиклар таъминловчи цилиндрлар устки қисқич устки тароқ ажратувчи валиклар пилта шакллантирувчи зичлагич эзувчи валлар пилта йўналтиргич йўналтирувчи стол ажратувчи цилиндрлар тозаловчи валик перфобарабан тароқли сегмент тароқли барабанча пастки қисқич қайта тараш машинасининг даврлари қайта тараш машинасида бир цикл 4 даврдан иборат бўлиб, у жуда қисқа вақт оралиғида 0,3-0,4 секунд (сония) давом этади. биринчи давр толалар тутамининг олдинги учларини тароқли барабанча билан тараш. холстчанинг учлари тутам шаклида қисқичларга қисилган холатда осилиб туради. тароқли сегмент игналари билан уларни тараб, калта толалардан ва нуқсонлардан тозалайди. узун толалар тўлалигича алоҳида толаларга ажралади, тўғриланади ва параллеллашади. иккинчи давр таралган толалар тутамини ажратишга ва орқа учларини тарашга тайёрлаш. қисқичлар олдинга ҳаракатланиб,очила бошлайди ва таралган толалар тутамини ажратувчи мосламага яқин олиб боради. ажратувчи мослама аввалги циклда таралган толалар тутами порциясини озгина орқага қайтаради. орқадаги ажратувчи …

ясини олиб чиқишда давом этади. қисқичлар ва устки тароқ йўналишини ўзгартириб орқага қараб харакатлана бошлайди ва секин ёпила боради. тўртинчи даврнинг охирида қисқичлар тўла ёпилади, толалар тутами улар орасида қисилиб, осилган холатга келади. циклик диаграмма қайта тараш машинасининг барча ишчи органлари ўзаро мутаносиб ишлаши ва операцияларни кетма-кет амалга ошишини таъминлаши керак. шунинг учун ишчи қисмлар 40 бўлинмага ажралган индикаторли диск ёрдамида созланган бўлади. тароқли барабанча ёрдамида тараш циклининг 12,5 % ини, устки тароқ ёрдамида тараш эса 30 % ини ташкил этади. умумий тараш 42,5 % давом этади. циклнинг қолган 57,5 % и тутамнинг олд ва орқа учларини тарашга тайёрлашга сарф этилади. textima 1532 қайта тараш машинасининг циклик диаграммаси image2.png image3.jpeg image4.png image5.png image6.png image7.png image8.png image9.png image10.wmf image11.png image12.png image13.png image1.jpeg
