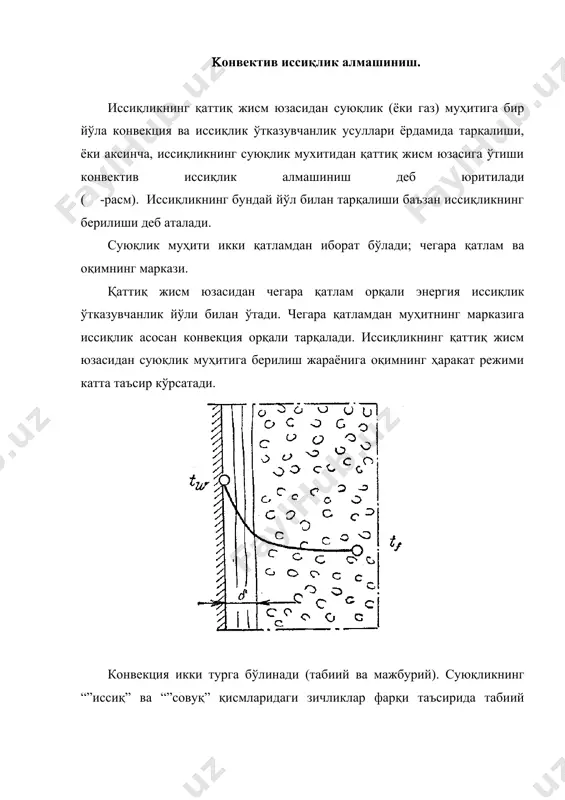

1403364287_45668.doc иссиқлик алмашиниш асослари режа 1. (онвектив иссиқлик алмашиниш. 2. иссиқлик ўтиши. 3. иссиқлик жараёнларининг ҳаракатлантирувчи кучи. 4. иссиқлик ўтказиш жараёнларини интенсивлаш (онвектив иссиқлик алмашиниш. иссиқликнинг қаттиқ жисм юзасидан суюқлик (ёки газ) муҳитига бир йўла конвекция ва иссиқлик ўтказувчанлик усуллари ёрдамида тарқалиши, ёки аксинча, иссиқликнинг суюқлик мухитидан қаттиқ жисм юзасига ўтиши конвектив иссиқлик алмашиниш деб юритилади ( -расм). иссиқликнинг бундай йўл билан тарқалиши баъзан иссиқликнинг берилиши деб аталади. суюқлик муҳити икки қатламдан иборат бўлади; чегара қатлам ва оқимнинг маркази. қаттиқ жисм юзасидан чегара қатлам орқали энергия иссиқлик ўтказувчанлик йўли билан ўтади. чегара қатламдан муҳитнинг марказига иссиқлик асосан конвекция орқали тарқалади. иссиқликнинг қаттиқ жисм юзасидан суюқлик муҳитига берилиш жараёнига оқимнинг ҳаракат режими катта таъсир кўрсатади. конвекция икки турга бўлинади (табиий ва мажбурий). суюқликнинг “”иссиқ” ва “”совуқ” қисмларидаги зичликлар фарқи таъсирида табиий конвекция юзага келади. мажбурий конвекция ташқи кучлар (насос, вентилятор, аралаштиргич) таъсирида ҳосил бўлади. суюқлик турбулент режим билан ҳаракат қилганида иссиқлик …

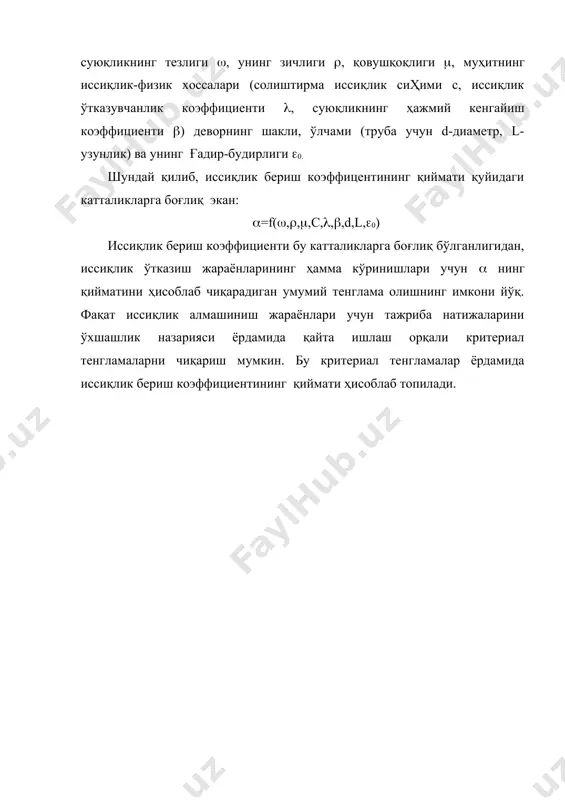

инг 1 м2 юзасидан суюқликка (ёки муҳитдан 1 м2 юзали деворга) 1 с вақт давомида, девор ва суюқлик температураларининг фарқи 10с бўлганда берилган иссиқликнинг миқдорини билдиради. бу коэффициентнинг миқдори бир қатор катталикларга боғлиқ: суюқликнинг тезлиги (, унинг зичлиги (, қовушқоқлиги (, муҳитнинг иссиқлик-физик хоссалари (солиштирма иссиқлик сиҳими с, иссиқлик ўтказувчанлик коэффициенти (, суюқликнинг ҳажмий кенгайиш коэффициенти () деворнинг шакли, ўлчами (труба учун d-диаметр, l-узунлик) ва унинг ғадир-будирлиги (0. шундай қилиб, иссиқлик бериш коэффицентининг қиймати қуйидаги катталикларга боғлиқ экан: (=f((,(,(,c,(,(,d,l,(0) иссиқлик бериш коэффициенти бу катталикларга боғлиқ бўлганлигидан, иссиқлик ўтказиш жараёнларининг ҳамма кўринишлари учун ( нинг қийматини ҳисоблаб чиқарадиган умумий тенглама олишнинг имкони йўқ. фақат иссиқлик алмашиниш жараёнлари учун тажриба натижаларини ўхшашлик назарияси ёрдамида қайта ишлаш орқали критериал тенгламаларни чиқариш мумкин. бу критериал тенгламалар ёрдамида иссиқлик бериш коэффициентининг қиймати ҳисоблаб топилади. конвектив иссиқлик алмашинишнинг дифференциал тенгламаси. конвектив усул билан иссиқлик алмашинилганда суюқлик муҳитида иссиқлик бир вақтнинг ўзида иссиқлик ўтказувчанлик ва конвекция усулларида …

кирхгофнинг конвектив иссиқлик алмашиниш тенгламаси келиб чиқади: бу тенглама ҳаракатдаги муҳитда иссиқликнинг бир вақтнинг ўзида иссиқлик ўтказувчанлик ва конвекция йўллари билан тарқалишининг математик ифодасидир. конвектив иссиқлик алмашиниш жараёнини тўла ифодалаш учун ( ) тенгламани қаттиқ юза ва ҳаракатланувчи муҳит чегарасидаги шароитни ҳисобга олувчи бошқа тенглама билан тўлдириш керак. ҳаракатланувчи муҳитда жойлашган қаттиқ юза устида қалинлиги ( га тенг бўлган чегара қатлам ҳосил бўлади. бу қатлам орқали ўтган иссиқлик миқдори фурье қонуни орқали топилади: ґтган иссиқликнинг миқдорини ньютон қонуни ёрдамида ҳам аниқлаш мумкин: охирги иккита тенгламанинг ўнг томонларини ўзаро тенглаштириб, қаттиқ юза ва ҳаракатлантирувчи суюқлик муҳити чегарасидаги шароитларни ифодалайдиган тенгламани ҳосил қиламиз: ( ) ва ( ) тенгламалар конвектив иссиқлик алмашиниш жараёнини тўла ифода қилади. иссиқлик ўтиши иссиқлик алмашиниш жараёнларида иссиқлик бир муҳитдан иккинчисига ўтади. кўпинча иссиқлик ташувчи агентлар бир-биридан девор орқали (аппаратнинг, трубанинг ташувчи агентлар бир-биридан девор орқали (аппаратнинг, трубанинг девори ва ҳоказо) ажратилган бўлади. температураси юқори бўлган муҳитдан температураси …

с девор орқали иссиқликнинг ўтиш жараёнини кўриб чиқамиз. турғун жараён учун биринчи муҳит марказидан деворга берилган, девордан ўтган ва девордан иккинчи муҳит марказига марказига берилган иссиқликнинг миқдори ўзаро тенг, яъни: ( ) ифодалардан қуйидагиларни олиш мумкин: ( ) тенгмаларнинг чап ва ўнг томонларини ўзаро қўшамиз: ёки ( ) ва ( ) тенгламаларни ўзаро солиштириш натижасида текис девор учун қуйидаги ифодаларни олиш мумкин: ёки иссиқлик ўтказиш коэффициентига тескари бўлган қиймат иссиқлик ўтишининг термик қаршилиги деб юритилади. ва қий-мат иссиқлик беришнинг термик қаршиликларини, (/( эса деворнинг термик қаршилигини ифодалайди. иссиқлик ўтказиш коэффициенти қуйидаги ўлчов бирлигига эга: шундай қилиб, иссиқлик ўтказиш коэффициенти к температураси юқори бўлган муҳитдан температураси паст бўлган муҳитга вақт бирлиги ичида ажратквчи деворнинг 1 м2 юзасидан муҳитлар температуралари фарқи 10с бўлганда ўтказилган иссиқликнинг миқдорини билдиради. кўп қатламли девордан иссиқлик ўтиш жараёнида ҳар бир қатламнинг термик қаршиликлари ҳисобга олинади. бу ҳолда к нинг қиймати қуйидаги тенглама билан топилади: бу ерда i …

) ўлчов бирлигига эга. қалин деворли цилиндрсимон юзаларни, жумладан, катта қалинликдаги изоляция қатлами билан қопланган трубаларни ҳисоблашдагина ( ) ва ( ) тенгламалардан фойдаланилади. юпқа деворли трубаларни ҳисоблашда эса ( ) ва ( ) тенгламалардан фойдалаланиш мумкин. иссиқлик жараёнларининг ҳаракатлантирувчи кучи муҳитлар температураси ўртасида бирор фарқ бўлгандагина иссиқлик температураси юқори бўлган муҳитдан температураси паст бўлган муҳитга ўтади. бундай температуралар фарқи иссиқлик алмашиниш юзаси бўйлаб ўзгаради, яъни улар бир хил ийматга эга бўлмайди. шу сабабли иссиқлик алмашиниш жараёнларини ҳисоблашда ўртача температуралар фарқи (tґр деган тушунча ишлатилади. муҳитларнинг ўртача температуралар фарқи иссиқлик алмашиниш жараёнларининг ҳаракатлантирувчи кучи деб юритилади. суюқликлар температураларининг иссиқлик алмашиниш юзаси бўйича ўзгариши муҳитларнинг ўзаро йўналишига боҳлик ( - расм). иссиқлик алмашиниш аппаратларида иссиқ ва совуқ суюқликлар ўзаро параллел ( - расм, а), қарама-қарши ( - расм, б) ёки ўзаро кесишган ( - расм, в) бўлиши мумкин. булардан ташқари амалда иссиқлик ташувчи агентларнинг анча мураккаб схемалари ҳам учрайди ( - …
