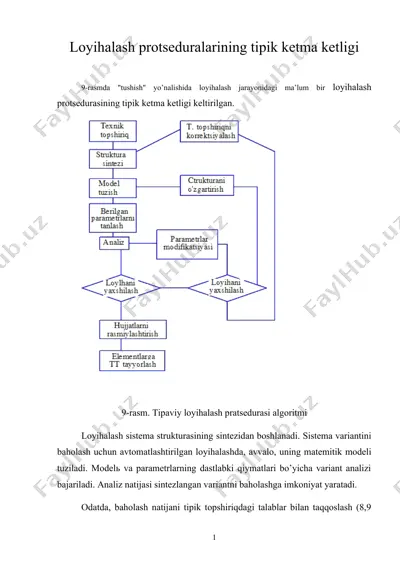

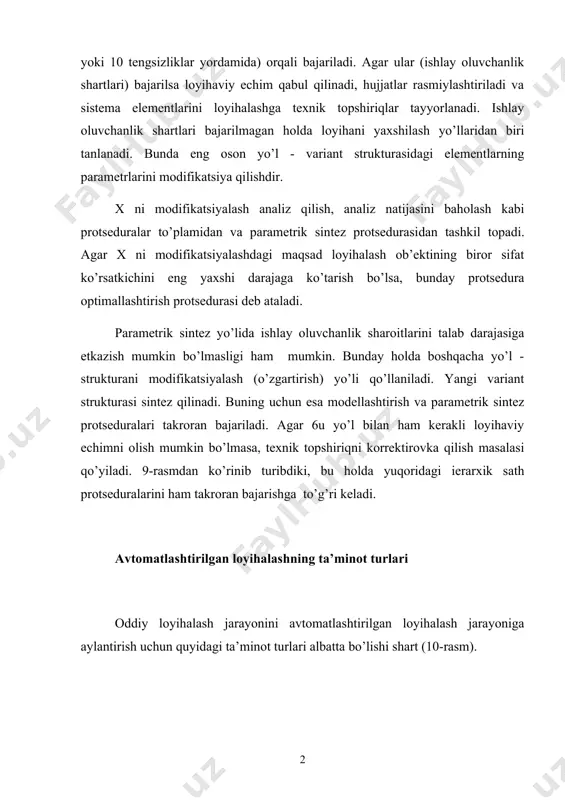

1403783550_47201.doc loyihalash protseduralarining tipik ketma ketligi 9-rasmda "tushish" yo’nalishida loyihalash jarayonidagi ma’lum bir loyihalash protsedurasining tipik ketma ketligi keltirilgan. 9-rasm. tipaviy loyihalash pratsedurasi algoritmi loyihalash sistema strukturasining sintezidan boshlanadi. sistema variantini baholash uchun avtomatlashtirilgan loyihalashda, avvalo, uning matemitik modeli tuziladi. modelь va parametrlarning dastlabki qiymatlari bo’yicha variant analizi bajariladi. analiz natijasi sintezlangan variantni baholashga imkoniyat yaratadi. odatda, baholash natijani tipik topshiriqdagi talablar bilan taqqoslash (8,9 yoki 10 tengsizliklar yordamida) orqali bajariladi. agar ular (ishlay oluvchanlik shartlari) bajarilsa loyihaviy echim qabul qilinadi, hujjatlar rasmiylashtiriladi va sistema elementlarini loyihalashga texnik topshiriqlar tayyorlanadi. ishlay oluvchanlik shartlari bajarilmagan holda loyihani yaxshilash yo’llaridan biri tanlanadi. bunda eng oson yo’l - variant strukturasidagi elementlarning parametrlarini modifikatsiya qilishdir. x ni modifikatsiyalash analiz qilish, analiz natijasini baholash kabi protseduralar to’plamidan va parametrik sintez protsedurasidan tashkil topadi. agar x ni modifikatsiyalashdagi maqsad loyihalash ob’ektining biror sifat ko’rsatkichini eng yaxshi darajaga ko’tarish bo’lsa, bunday protsedura optimallashtirish protsedurasi deb ataladi. parametrik …

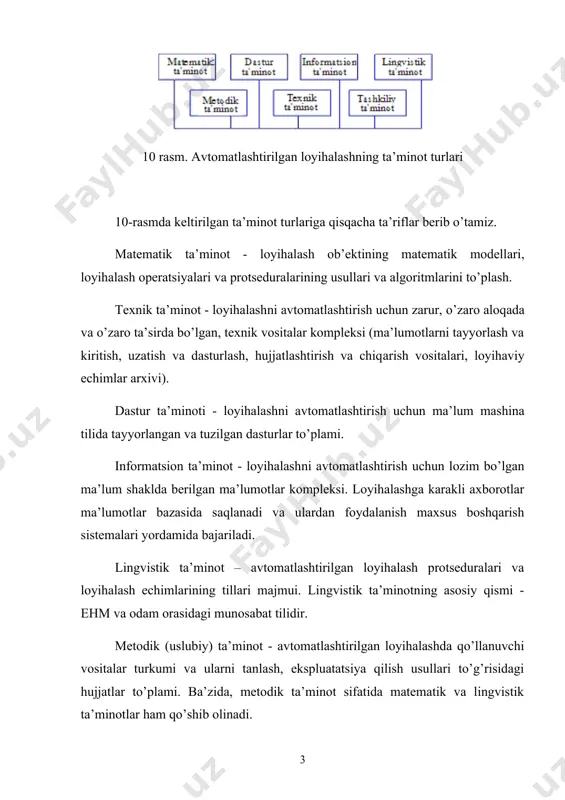

o’g’ri keladi. avtomatlashtirilgan loyihalashning ta’minot turlari oddiy loyihalash jarayonini avtomatlashtirilgan loyihalash jarayoniga aylantirish uchun quyidagi ta’minot turlari albatta bo’lishi shart (10-rasm). 10 rasm. avtomatlashtirilgan loyihalashning ta’minot turlari 10-rasmda keltirilgan ta’minot turlariga qisqacha ta’riflar berib o’tamiz. matematik ta’minot - loyihalash ob’ektining matematik modellari, loyihalash operatsiyalari va protseduralarining usullari va algoritmlarini to’plash. texnik ta’minot - loyihalashni avtomatlashtirish uchun zarur, o’zaro aloqada va o’zaro ta’sirda bo’lgan, texnik vositalar kompleksi (ma’lumotlarni tayyorlash va kiritish, uzatish va dasturlash, hujjatlashtirish va chiqarish vositalari, loyihaviy echimlar arxivi). dastur ta’minoti - loyihalashni avtomatlashtirish uchun ma’lum mashina tilida tayyorlangan va tuzilgan dasturlar to’plami. informatsion ta’minot - loyihalashni avtomatlashtirish uchun lozim bo’lgan ma’lum shaklda berilgan ma’lumotlar kompleksi. loyihalashga karakli axborotlar ma’lumotlar bazasida saqlanadi va ulardan foydalanish maxsus boshqarish sistemalari yordamida bajariladi. lingvistik ta’minot – avtomatlashtirilgan loyihalash protseduralari va loyihalash echimlarining tillari majmui. lingvistik ta’minotning asosiy qismi - ehm va odam orasidagi munosabat tilidir. metodik (uslubiy) ta’minot - avtomatlashtirilgan loyihalashda qo’llanuvchi …

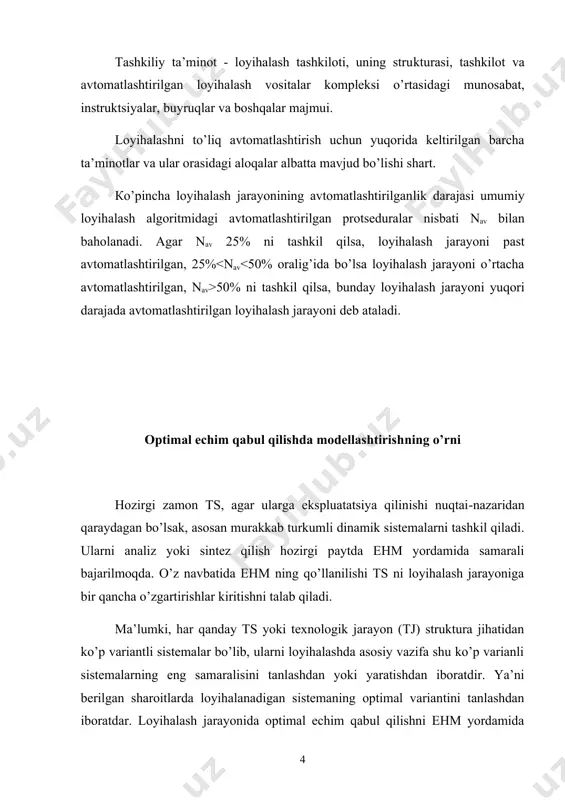

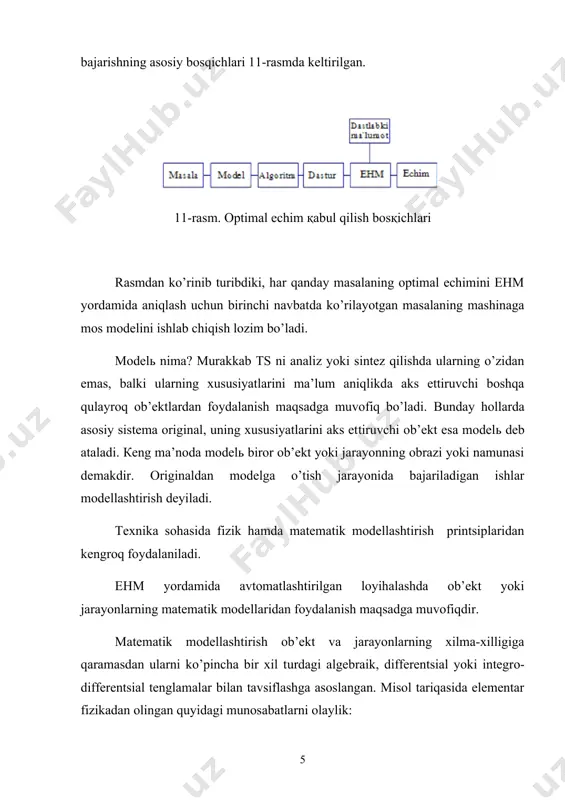

anlik darajasi umumiy loyihalash algoritmidagi avtomatlashtirilgan protseduralar nisbati nav bilan baholanadi. agar nav 25% ni tashkil qilsa, loyihalash jarayoni past avtomatlashtirilgan, 25% 50% ni tashkil qilsa, bunday loyihalash jarayoni yuqori darajada avtomatlashtirilgan loyihalash jarayoni deb ataladi. optimal echim qabul qilishda modellashtirishning o’rni hozirgi zamon ts, agar ularga ekspluatatsiya qilinishi nuqtai-nazaridan qaraydagan bo’lsak, asosan murakkab turkumli dinamik sistemalarni tashkil qiladi. ularni analiz yoki sintez qilish hozirgi paytda ehm yordamida samarali bajarilmoqda. o’z navbatida ehm ning qo’llanilishi ts ni loyihalash jarayoniga bir qancha o’zgartirishlar kiritishni talab qiladi. ma’lumki, har qanday ts yoki texnologik jarayon (tj) struktura jihatidan ko’p variantli sistemalar bo’lib, ularni loyihalashda asosiy vazifa shu ko’p varianli sistemalarning eng samaralisini tanlashdan yoki yaratishdan iboratdir. ya’ni berilgan sharoitlarda loyihalanadigan sistemaning optimal variantini tanlashdan iboratdar. loyihalash jarayonida optimal echim qabul qilishni ehm yordamida bajarishning asosiy bosqichlari 11-rasmda keltirilgan. 11-rasm. optimal echim қabul qilish bosқichlari rasmdan ko’rinib turibdiki, har qanday masalaning optimal echimini ehm …

avtomatlashtirilgan loyihalashda ob’ekt yoki jarayonlarning matematik modellaridan foydalanish maqsadga muvofiqdir. matematik modellashtirish ob’ekt va jarayonlarning xilma-xilligiga qaramasdan ularni ko’pincha bir xil turdagi algebraik, differentsial yoki integro-differentsial tenglamalar bilan tavsiflashga asoslangan. misol tariqasida elementar fizikadan olingan quyidagi munosabatlarni olaylik: 1. qattiq jismning harakat tenglamasi mdv/dt=ғ (bunda m-massa, v-tezlik, ғ-kuch) differentsial tenglamada ifodalanadi; 2. shu jismning aylanma harakati jdw/dt=m (bunda j-inertsiya momenti, w-burchak, m-moment) differentsial tenglamada ifodalanadi; z. idishdagi suyuqlik sathining o’zgarishi sdh/dt=q (bunda s-yuza, h-sath, q-sarf) differentsial tenglamada ifodalanadi; 4. invduktiv elementli o’zgaruvchan tok zanjiri ldi/dt=u (bunda l-induktivlik, i-tok kuchi, u-kuchlanish) differentsial tenglamada ifodalanadi. agar yuqoridagi ғ, m, q va u larni x bilan, v, w, h va i larni u bilan, m-1, j-1, s-1 va i-1 larni к bilan belgilasak, yuqoridagi barcha hollar uchun quyidagi umumlashtirilgan xususiyatga ega bo’lgan matematik modelini hosil qilamiz: du / dt = kx demak, ko’rib chiqilgan 4 xil ob’ektning barchasi o’zgarmas koeffitsientli 1-tartibli differentsial tenglama …
