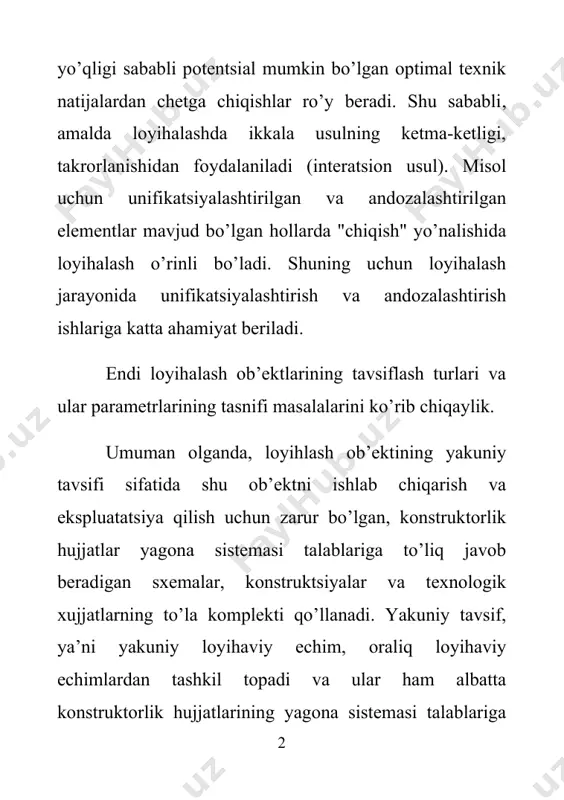

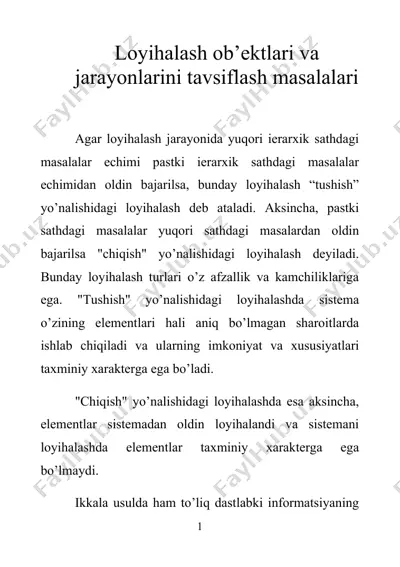

1403783505_47198.doc 1 2 loyihalash ob’ektlari va jarayonlarini tavsiflash masalalari agar loyihalash jarayonida yuqori ierarxik sathdagi masalalar echimi pastki ierarxik sathdagi masalalar echimidan oldin bajarilsa, bunday loyihalash “tushish” yo’nalishidagi loyihalash deb ataladi. aksincha, pastki sathdagi masalalar yuqori sathdagi masalardan oldin bajarilsa "chiqish" yo’nalishidagi loyihalash deyiladi. bunday loyihalash turlari o’z afzallik va kamchiliklariga ega. "tushish" yo’nalishidagi loyihalashda sistema o’zining elementlari hali aniq bo’lmagan sharoitlarda ishlab chiqiladi va ularning imkoniyat va xususiyatlari taxminiy xarakterga ega bo’ladi. "chiqish" yo’nalishidagi loyihalashda esa aksincha, elementlar sistemadan oldin loyihalandi va sistemani loyihalashda elementlar taxminiy xarakterga ega bo’lmaydi. ikkala usulda ham to’liq dastlabki informatsiyaning yo’qligi sababli potentsial mumkin bo’lgan optimal texnik natijalardan chetga chiqishlar ro’y beradi. shu sababli, amalda loyihalashda ikkala usulning ketma-ketligi, takrorlanishidan foydalaniladi (interatsion usul). misol uchun unifikatsiyalashtirilgan va andozalashtirilgan elementlar mavjud bo’lgan hollarda "chiqish" yo’nalishida loyihalash o’rinli bo’ladi. shuning uchun loyihalash jarayonida unifikatsiyalashtirish va andozalashtirish ishlariga katta ahamiyat beriladi. endi loyihalash ob’ektlarining tavsiflash turlari va …

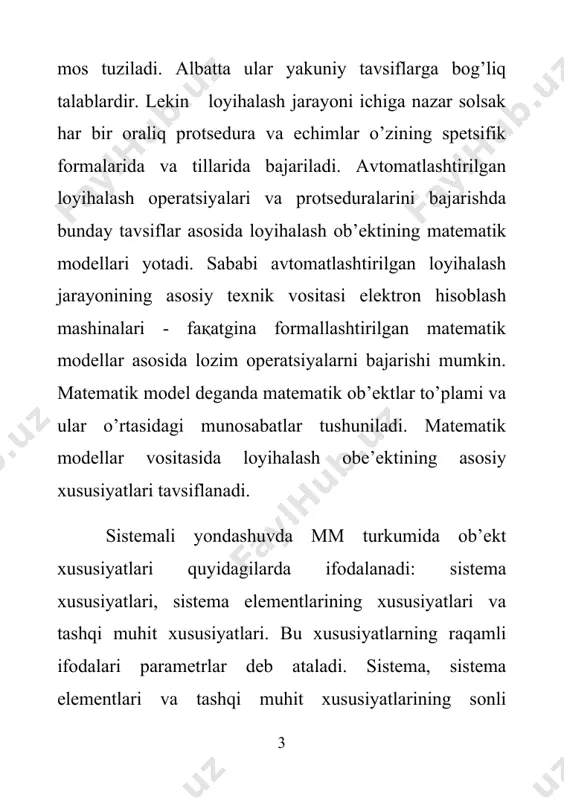

ir. lekin loyihalash jarayoni ichiga nazar solsak har bir oraliq protsedura va echimlar o’zining spetsifik formalarida va tillarida bajariladi. avtomatlashtirilgan loyihalash operatsiyalari va protseduralarini bajarishda bunday tavsiflar asosida loyihalash ob’ektining matematik modellari yotadi. sababi avtomatlashtirilgan loyihalash jarayonining asosiy texnik vositasi elektron hisoblash mashinalari - faқatgina formallashtirilgan matematik modellar asosida lozim operatsiyalarni bajarishi mumkin. matematik model deganda matematik ob’ektlar to’plami va ular o’rtasidagi munosabatlar tushuniladi. matematik modellar vositasida loyihalash obe’ektining asosiy xususiyatlari tavsiflanadi. sistemali yondashuvda mm turkumida ob’ekt xususiyatlari quyidagilarda ifodalanadi: sistema xususiyatlari, sistema elementlarining xususiyatlari va tashqi muhit xususiyatlari. bu xususiyatlarning raqamli ifodalari parametrlar deb ataladi. sistema, sistema elementlari va tashqi muhit xususiyatlarining sonli miqdorlarini mos ravishda ob’ektning chiqish, ichki va tashqi parametrlari deb ataymiz. misol uchun porshenli kompressor uchun quyidagilarni keltirsa bo’ladi: chiqish parametrlari - kopressor unumdorligi, dvigatelь quvvati, maksimal bosim miqdori, tsikllar soni, yonilg’i sarfi; ichki parametrlari - klapanlardagi havoga qarshilik koeffitsientlari, ishqalanish koeffitsienti, porshen sathining geometrik o’lchamlari. …

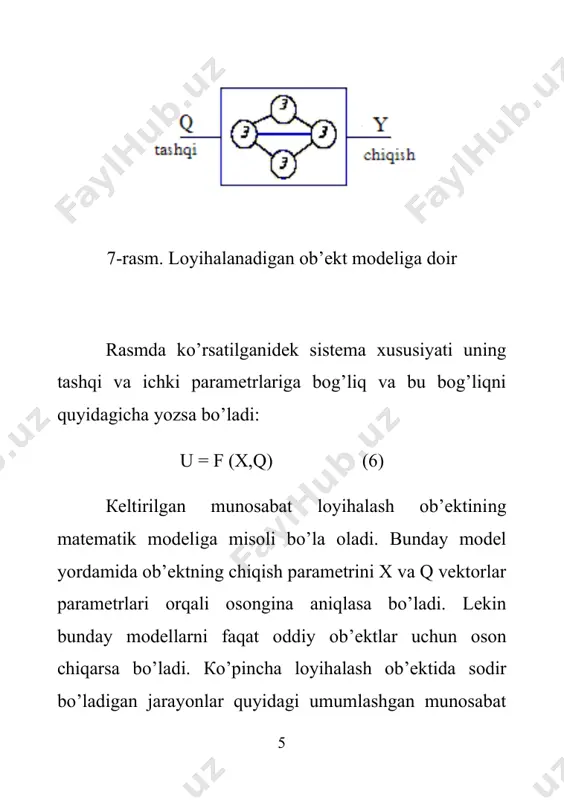

soli bo’la oladi. bunday model yordamida ob’ektning chiqish parametrini x va q vektorlar parametrlari orqali osongina aniqlasa bo’ladi. lekin bunday modellarni faqat oddiy ob’ektlar uchun oson chiqarsa bo’ladi. кo’pincha loyihalash ob’ektida sodir bo’ladigan jarayonlar quyidagi umumlashgan munosabat bilan ifodalanadi. l v(z) = q(z) (7) bunda l - jarayonga mos operator (integral, differentsial...,); z - mustaqil (ixtiyoriy) o’zgaruvchi parametr vektori (bu parametr umuman olganda o’z ichiga vaqtni va fazoviy koordinatlarni oladi); v(z) - mustaqil o’zgaruvchanlarga nisbatan berilgan funktsiya. v - fazoviy o’zgaruvchilar vektori. ular loyihalash ob’ektini fizik va informatsion holatini ifodalaydi. misol uchun nьyuton qonuninidagi (mdv/dt = ғ) tezlik v va kuch ғ fazoviy o’zgaruvchilar hisoblanadi. amalda texnik topshiriқlarda loyihalanadigan ob’ektga nisbatan ma’lum texnik talablar berilgan bo’ladi. loyihalash jarayonida mana shu talablar har doim inobatga olib boriladi. loyihalanadigan ob’ektga bo’lgan bir nechta talablar natijasini vektor formada birlashtirib tt = (tt ,tt ,…,ttg1...,ttch) ni hosil qilish mumkin. loyihalashda bunday talablardan asosiysi bo’lgan, …

protseduralari tasnifi sintez - berilganlar bo’yicha loyihalash ob’ektini tavsiflash, analiz - loyihalash ob’ektning tavsifi asosida uning xususiyatini va ishga yaroqliligini aniqlash demakdir. qisqacha aytganda sintezda ob’ekt yasaladi, analizda ob’ekt loyihasi baholanadi. analiz protsedurasi bir yoki ko’p variantli bo’lishi mumkin. bir variantli analizda x va q lar berilgan bo’lib (7-rasmga qarang), ularni aniqlash masalasi ko’riladi. x va q vektorlarning miqdorlari ko’p o’lchamli koordinatalar sistemasida bitta-bitta nuqtalarni egallagan bo’ladi va bir variantli atalishining sababi x va q larga mos bittagina u ning qiymati aniqlanadi (6-model buyicha). кo’p variantli analizda esa x lar fazoning ma’lum qismi oralig’ida har xil qiymatlarda berilgan bo’ladi, shuning uchun 6 modeldan ko’p foydalanishga to’g’ri keladi. sintez protsedurasi strukturaviy va parametrik sintezlarga ajraladi (8-rasm). strukturaviy sintezda ob’ektning strukturasi (elementlarining turlari, soni va o’zaro aloqalari) aniqlanadi. parametrik sintezda u va q larga mos bo’lgan x lar aniqlanadi, ya’ni ob’ekt turkumidagi elementlarning parametrlari hisoblanadi. tipaviy loyihalash protseduralari analiz sintez bir variantli …

loyihalash ob’ektlari va jarayonlarini tavsiflash masalalari - Page 5
