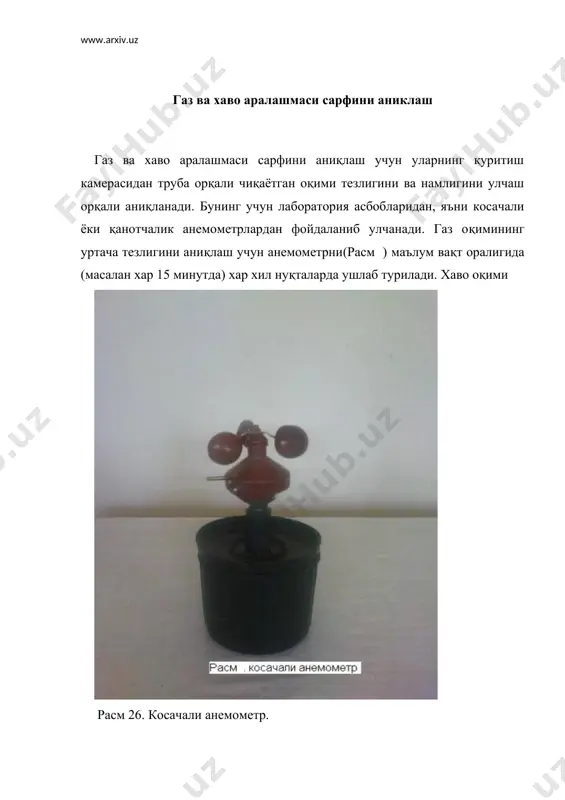

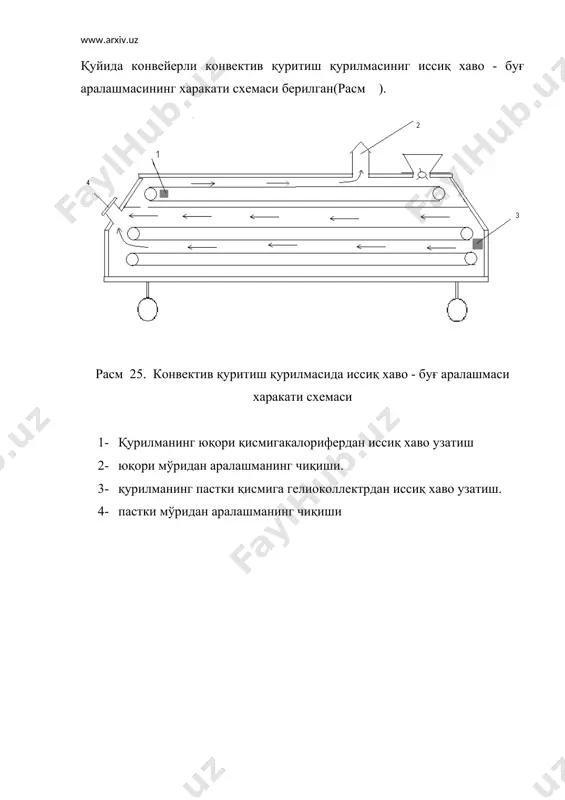

1363834070_42652.doc www.arxiv.uz режа: 1. газ ва хаво аралашмаси сарфини аниклаш 2. натижаларни ишлаш. қуйида конвейерли конвектив қуритиш қурилмасиниг иссиқ хаво - буғ аралашмасининг харакати схемаси берилган(расм ). расм 25. конвектив қуритиш қурилмасида иссиқ хаво - буғ аралашмаси харакати схемаси 1- қурилманинг юқори қисмигакалорифердан иссиқ хаво узатиш 2- юқори мўридан аралашманинг чиқиши. 3- қурилманинг пастки қисмига гелиоколлектрдан иссиқ хаво узатиш. 4- пастки мўридан аралашманинг чиқиши газ ва хаво аралашмаси сарфини аниклаш газ ва хаво аралашмаси сарфини аниқлаш учун уларнинг қуритиш камерасидан труба орқали чиқаётган оқими тезлигини ва намлигини улчаш орқали аниқланади. бунинг учун лаборатория асбобларидан, яъни косачали ёки қанотчалик анемометрлардан фойдаланиб улчанади. газ оқимининг уртача тезлигини аниқлаш учун анемометрни(расм ) маълум вақт оралигида (масалан хар 15 минутда) хар хил нуқталарда ушлаб турилади. хаво оқими расм 26. косачали анемометр. тезлигини улчашларнинг қанча давом этиши анемометр курсатгичларини боши ва охиридаги катталикларни эътиборга олиб аниқланади. анемометрнинг курсатгичларидан ва секундамер ёрдамида хаво оқими тезлигини аниқлаш …

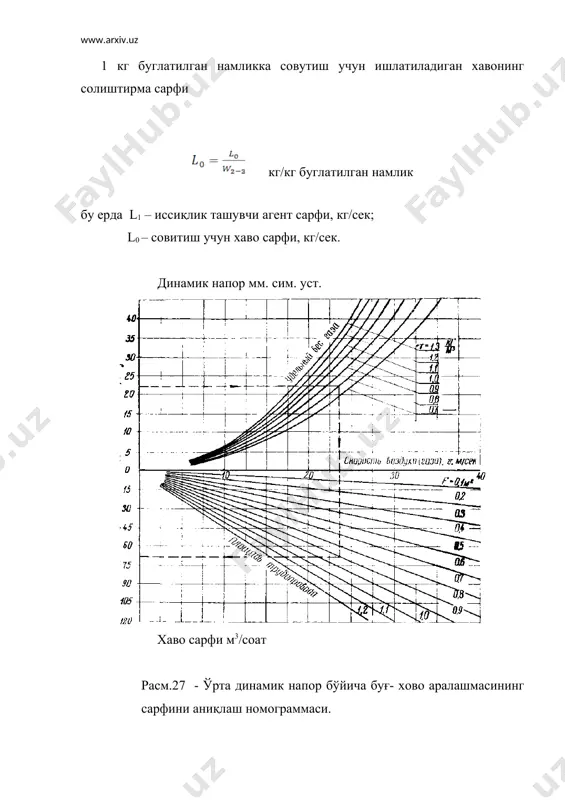

чи агент солиштирма сарфи қуйидагича аниқланади: кг/кг буглатилган намлик миқдори. 1 кг буглатилган намликка совутиш учун ишлатиладиган хавонинг солиштирма сарфи кг/кг буглатилган намлик бу ерда l1 – иссиқлик ташувчи агент сарфи, кг/сек; l0 – совитиш учун хаво сарфи, кг/сек. динамик напор мм. сим. уст. хаво сарфи м3/соат расм.27 - ўрта динамик напор бўйича буғ- хово аралашмасининг сарфини аниқлаш номограммаси. 3 конвейерли конвектив қуритиш қурилмасида буг – хаво аралашмаси диаметри d = 30 см трубада =2,5 м/сек тезлик билан чиқиб кетади. – буг – хаво аралашмасининг солиштирма огирлиги. – барометрик босим, мм. симоб устини; d – буг – хаво аралашмасининг намлиги, г/кг; t – аралашма харорати, 0с. 745 мм. симоб устини барометрик босим остида буг – хаво аралмасидаги намлик миқдори 120 г/кг. бу холда демак, хаво сарфи агарда 1 кг буғ –хаво аралашмаси таркибидаги намлик миқдорини жадвалдан аниқласак бир соатда хаво билан чиқиб кетаётган намлик миқдорини хисоблаб топамиз. психрометри номограмма(расм ) …

хароратини улчашда психрометрик термометрлар шкаласи булими 0,20с дан юқори булмаган симобли термометрлардан фойдаланилади. махсулот ширин узум турпи (шут) намлигин тажриба йўли билан қуйидаги услубда аниқланди. усул қуритилган шут навескаларини қуритиш шкафида 105-1100с ҳароратда ўзгармас оғирлигигача қуритишдан иборат. .аппаратура, материаллар ва реактивлар: . * снол 35.35.35./3 типидаги электр қуритиш шкафи ёки шунга ўхшаш; * гост 24104 бўйича тортиш чегараси 500г бўлган 4-аниқлик синфли умумий фойдаланиладиган лаборатория тарозиси; * гост 25336 бўйича 2-230 эксикатори; * гост 450-77 бўйича хлорли кальций; * гост 9147-73 бўйича фарфорли ҳованча; * алюминли бюкслари. расм 28. хавонинг харакатсиз холидаги нисбий намлигини аниқлаш учун психометрик номограмма расм 29. хавонинг харакатда (5м/с) холидаги нисбий намлигини аниқлаш учун психометрик номограмма тажриба синовларни ўтказиш. қуритилган шутни фарфорли ҳавончадв майдаланади. ±0,01 гача аниқликда тортилган 5 гр. гача массали майдаланган ўсимлик объект навескаларини, аввал тортилган, ўзгармас массагача етказилган бюксларга жойлаштиришади ва қопқоғи очиқ тарзда 3-4 соат давомида 105-1100с ҳароратда қуритиш шкафида қуритилади. кейин …

0 5 15 25 35 45 махсулотнинг намлиги w, % 50 43 30 23 15 10 w намлик , % t вақт, минут расм 30. вақт бирлигида махсулот намлигини ўзгариши 1-намликни назарий ўзгариши 2-намликни амалда ўзгариши расмда кўрсатилгандек махсулотнинг намлиги назария бўйича бир текисда ўзгариши керак .амалиёт шуни кўрсатдики буғланиш дастлаб тез суьратларда ва охирги 20% дан 10% гача пасйиши жараёни эса секин кечади. фойдаланилган адабиётлар: 1. каримов и.а. высококвалифицированные специалисты стимул прогресса: речь на открытии академии госуд. и общ. стр-ва. 3 окт. 1995 г. т., «узбекистон», 1995, 32с. 2. каримов и.а. наша высшая цель – независимость и процветание родины, свобода и благополучие народа. ташкент, 2000. 3. закон республики узбекистан по подготовке кадров. ташкент,1997. 4. lutp uzsci.net www fti fan uz 5. 17.02.2012й “uzbekiston today” хафталик газетаси 6. кац з.а. производство сушеных овощей, картофеля и фруктов. - м.: легкая и пищевая промышленность, 1984. - 21 с. 7. таиров 3. к …
