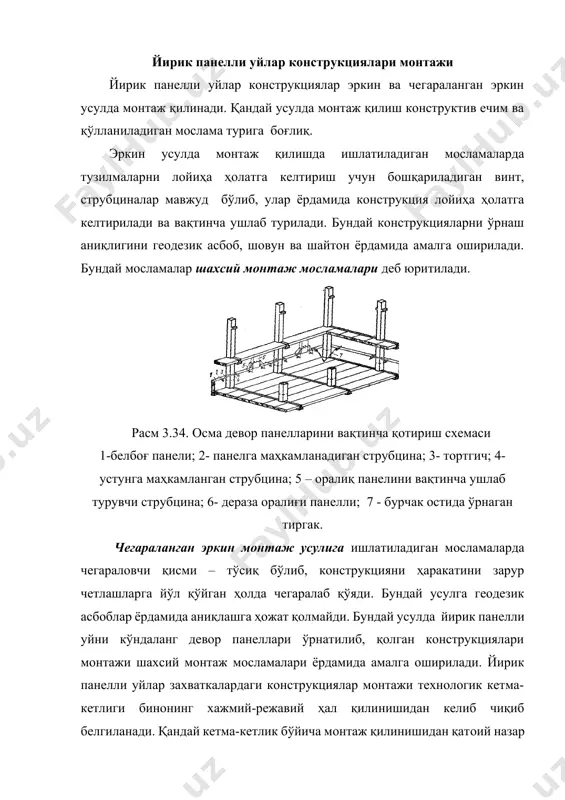

1541864605_72864.docx йирик панелли уйлар конструкциялари монтажи режа: 1. лентасимон пойдеворларни монтаж қилиш 2. монтаж горизонтини таъминлаш 3. ҳажмий блок хонали биноларни монтаж қилиш йирик панелли уйлар конструкциялари монтажи йирик панелли уйлар конструкциялар эркин ва чегараланган эркин усулда монтаж қилинади. қандай усулда монтаж қилиш конструктив ечим ва қўлланиладиган мослама турига боғлиқ. эркин усулда монтаж қилишда ишлатиладиган мосламаларда тузилмаларни лойиҳа ҳолатга келтириш учун бошқариладиган винт, струбциналар мавжуд бўлиб, улар ёрдамида конструкция лойиҳа ҳолатга келтирилади ва вақтинча ушлаб турилади. бундай конструкцияларни ўрнаш аниқлигини геодезик асбоб, шовун ва шайтон ёрдамида амалга оширилади. бундай мосламалар шахсий монтаж мосламалари деб юритилади. расм 3.34. осма девор панелларини вақтинча қотириш схемаси 1-белбоғ панели; 2- панелга маҳкамланадиган струбцина; 3- тортгич; 4- устунга маҳкамланган струбцина; 5 – оралиқ панелини вақтинча ушлаб турувчи струбцина; 6- дераза оралиғи панелли; 7 - бурчак остида ўрнаган тиргак. чегараланган эркин монтаж усулига ишлатиладиган мосламаларда чегараловчи қисми – тўсиқ бўлиб, конструкцияни ҳаракатини зарур четлашларга йўл қўйган …

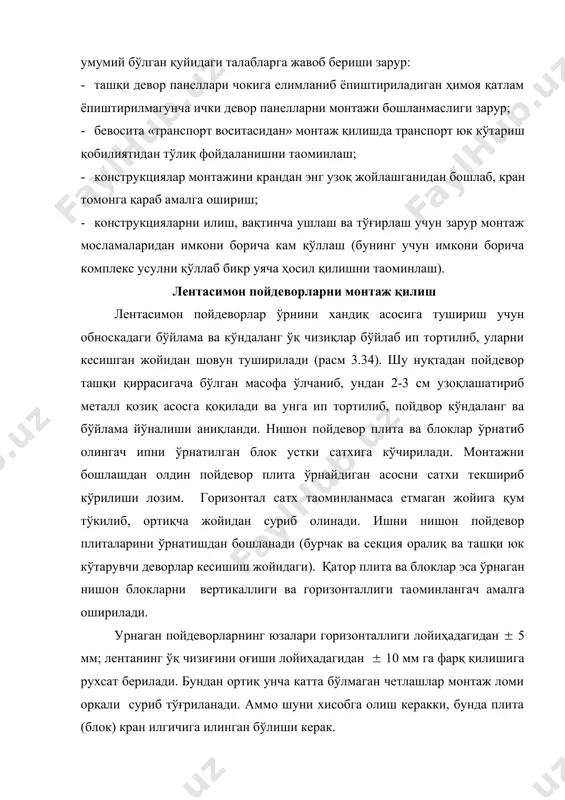

крандан энг узоқ жойлашганидан бошлаб, кран томонга қараб амалга ошириш; · конструкцияларни илиш, вақтинча ушлаш ва тўғирлаш учун зарур монтаж мосламаларидан имкони борича кам қўллаш (бунинг учун имкони борича комплекс усулни қўллаб бикр уяча ҳосил қилишни таoминлаш). лентасимон пойдеворларни монтаж қилиш лентасимон пойдеворлар ўрнини хандиқ асосига тушириш учун обноскадаги бўйлама ва кўндаланг ўқ чизиқлар бўйлаб ип тортилиб, уларни кесишган жойидан шовун туширилади (расм 3.34). шу нуқтадан пойдевор ташқи қиррасигача бўлган масофа ўлчаниб, ундан 2-3 см узоқлашатириб металл қозиқ асосга қоқилади ва унга ип тортилиб, пойдвор кўндаланг ва бўйлама йўналиши аниқланди. нишон пойдевор плита ва блоклар ўрнатиб олингач ипни ўрнатилган блок устки сатхига кўчирилади. монтажни бошлашдан олдин пойдевор плита ўрнайдиган асосни сатхи текшириб кўрилиши лозим. горизонтал сатх таoминланмаса етмаган жойига қум тўкилиб, ортиқча жойидан суриб олинади. ишни нишон пойдевор плиталарини ўрнатишдан бошланади (бурчак ва секция оралиқ ва ташқи юк кўтарувчи деворлар кесишиш жойидаги). қатор плита ва блоклар эса ўрнаган нишон блокларни …

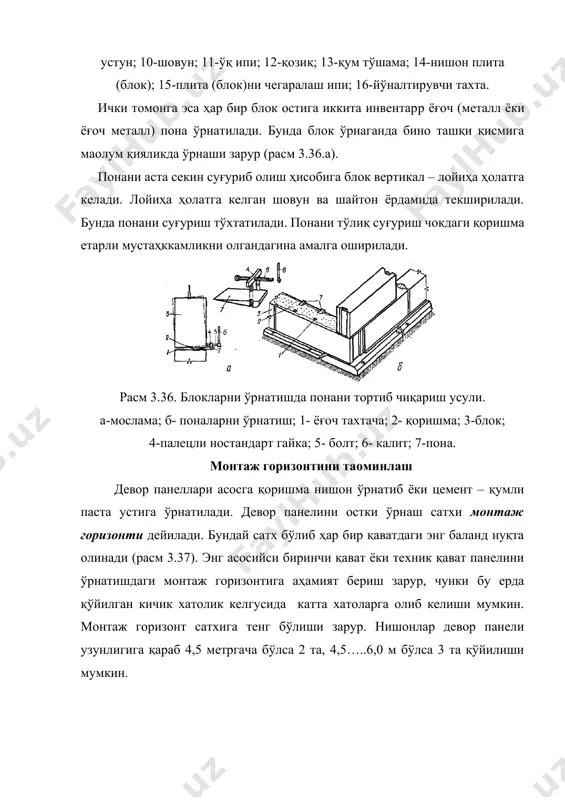

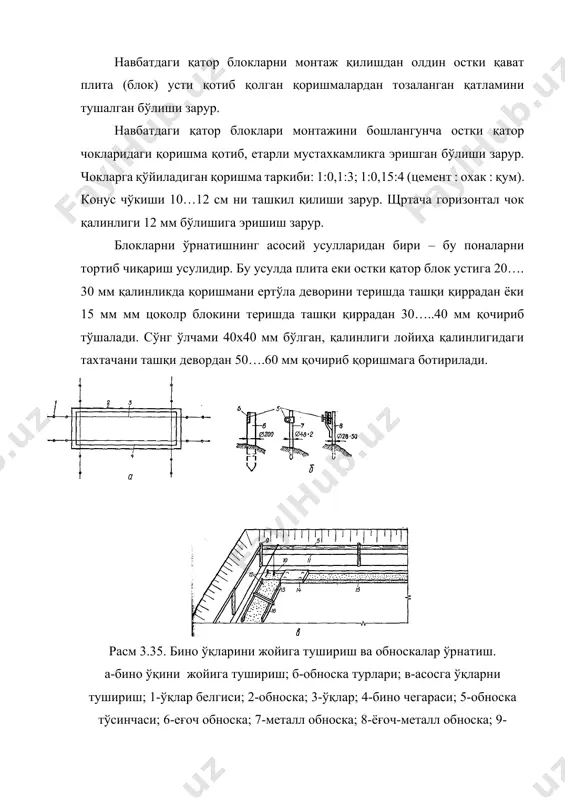

сулларидан бири – бу поналарни тортиб чиқариш усулидир. бу усулда плита еки остки қатор блок устига 20…. 30 мм қалинликда қоришмани ертўла деворини теришда ташқи қиррадан ёки 15 мм мм цоколp блокини теришда ташқи қиррадан 30…..40 мм қочириб тўшалади. сўнг ўлчами 40х40 мм бўлган, қалинлиги лойиҳа қалинлигидаги тахтачани ташқи девордан 50….60 мм қочириб қоришмага ботирилади. расм 3.35. бино ўқларини жойига тушириш ва обноскалар ўрнатиш. а-бино ўқини жойига тушириш; б-обноска турлари; в-асосга ўқларни тушириш; 1-ўқлар белгиси; 2-обноска; 3-ўқлар; 4-бино чегараси; 5-обноска тўсинчаси; 6-еғоч обноска; 7-металл обноска; 8-ёғоч-металл обноска; 9-устун; 10-шовун; 11-ўқ ипи; 12-қозиқ; 13-қум тўшама; 14-нишон плита (блок); 15-плита (блок)ни чегаралаш ипи; 16-йўналтирувчи тахта. ички томонга эса ҳар бир блок остига иккита инвентарp ёғоч (металл ёки ёғоч металл) пона ўрнатилади. бунда блок ўрнаганда бино ташқи қисмига маoлум қияликда ўрнаши зарур (расм 3.36.а). понани аста секин суғуриб олиш ҳисобига блок вертикал – лойиҳа ҳолатга келади. лойиҳа ҳолатга келган шовун ва шайтон ёрдамида …

асм 3.37. монтаж горизонтини ташкил қилиш. 1 – девор панели ўрнаш асосининг ҳолати; 2- энг юқориги нуқта; 3- монтаж горизонт чизиғи; 4- нишонлар; 5- цемент-қумли қоришма; 6- девор панели; 7- зичловчи мастика (умс-50 ёки бошқалар); 8- гернит ii; 9- минерал пахта тахтачаси (пергамин ёки полиэтилен билан ўралган); 10- ёпма. нишонларни ўрнатиш. нишонлар ўлчами: 120х250 мм – ички девор ости; 120х150 мм – ташқи девор ости учун. уларни қалинлиги чокни қалин юпқалигига қараб турлича бўлади. улар қаттиқ ёғочдан тайёрланади. нишон қоришмага ботириб ўрнатилади, бунда қоришма нишондан 3….4 мм кўтарилиб туриши зарур. бу усулда чокдаги қоришма қалинлиги катта бўлиши унинг камчилиги ҳисобланади. 17….27 қаватли биноларда қоришма ўрнига қалинлиги 5 мм чокни таoминловчи цемент-қумли (1:1 таркибида) пасталар ва юқори аниқликдаги конструкцияларни қўллаш орқали амалга оширилади. юқори аниқлик (7….8 синф аниқликдаги) панеллар ишлаб чиқилиши нишонсиз монтажни амалга оширишни таoминлайди. девор панелларни баландлик бўйича ўқларини тўғри келишини таъминлаш учун махсус темирбетон фиксаторлар (улар остки девор …

он фиксатор; 4- фиксатор болти; 5- рухланган бирлаштирувчи планка; 6-цемент қумли қоришма; 7- бирлаштирувчи болт; 8-ораепма бинони бурчак қисмида қўшимча бурчак боғловчи мосламалари ҳам ишлатилади. панелларни вертикаллиги махсус шовунли чизғич (расм 3.40.г,д) ёрдамида амалга оширилади. шовунни қайси томонга оғиши билан панелни буриш ва вертикалга тўғирлаш мумкин. вертикал холга келтириш тиргак ва бурчак боғловчиларни муфталари орқали амалга оширилади. пардевор панелларини ўрнатиш юк кўтарувчи панеллар ўрнатиб бўлингач амалга оширилади. уларни илиб кўтариш ҳам траверсалар ёрдамида амалга оширилади. щрнаш ўрни бўр ердамида деворга ва ораёпмага чизиб белгилаб олинади. пардеворларни вақтинча ушлаб туриш ва тўғрилаш учун қуйидаги (расм 3.41) даги мосламалар қўлланилади. зиналарни илиб кўтариш тўрт толали турли узунликдаги строп ёрдамида амалга ошрилади. зина оралиқ плиталарини эса оддий тўрт толи строп ёрдамида илиб кўтарилади. уларни махсус қолдирилган жойга ўрнатилади. расм 3.41. пардеворларни вақтинча қатириш. а-қўш тиргак ёрдамида; б-вилка ёрдамида; в-тутгич ердамида; 1-тортгич; 2-тиргак; 3-шарнир; 4-таянч; 5-пардевор; 6-вилка; 7-девор панели; 8 – тутгич; расм 3.42. …
