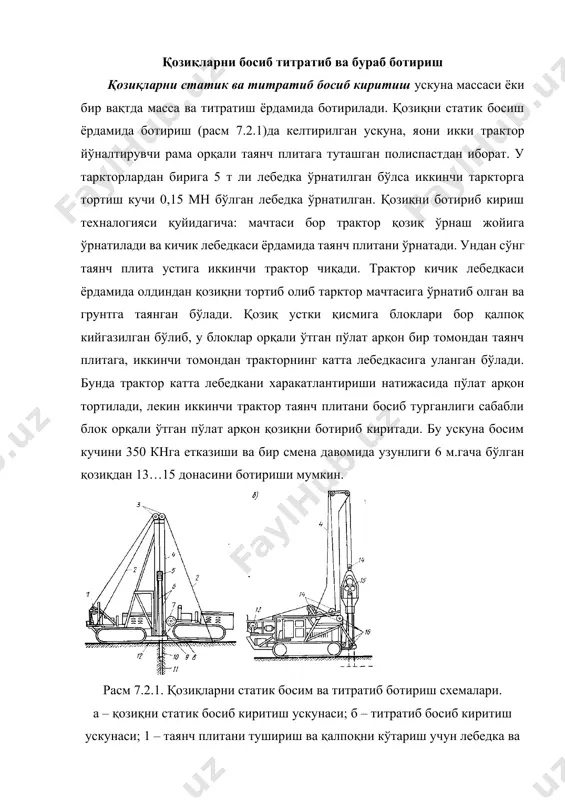

1541865774_72884.docx қозиқларни босиб титратиб ва бураб ботириш режа: 1. қозиқларни қоқиш (ботириш) кетма кетлиги 2. қозиқларни сугириб олиш 3. тулдириладиган қозиқ пойдеворларни барпо қилиш 4. қозиқларни устини тутуштирувчи конструкция ростверк барпо қилиш қозиқларни босиб титратиб ва бураб ботириш қозиқларни статик ва титратиб босиб киритиш ускуна массаси ёки бир вақтда масса ва титратиш ёрдамида ботирилади. қозиқни статик босиш ёрдамида ботириш (расм 7.2.1)да келтирилган ускуна, яoни икки трактор йўналтирувчи рама орқали таянч плитага туташган полиспастдан иборат. у таркторлардан бирига 5 т ли лебедка ўрнатилган бўлса иккинчи таркторга тортиш кучи 0,15 мн бўлган лебедка ўрнатилган. қозиқни ботириб кириш техналогияси қуйидагича: мачтаси бор трактор қозиқ ўрнаш жойига ўрнатилади ва кичик лебедкаси ёрдамида таянч плитани ўрнатади. ундан сўнг таянч плита устига иккинчи трактор чиқади. трактор кичик лебедкаси ёрдамида олдиндан қозиқни тортиб олиб тарктор мачтасига ўрнатиб олган ва грунтга таянган бўлади. қозиқ устки қисмига блоклари бор қалпоқ кийгазилган бўлиб, у блоклар орқали ўтган пўлат арқон бир …

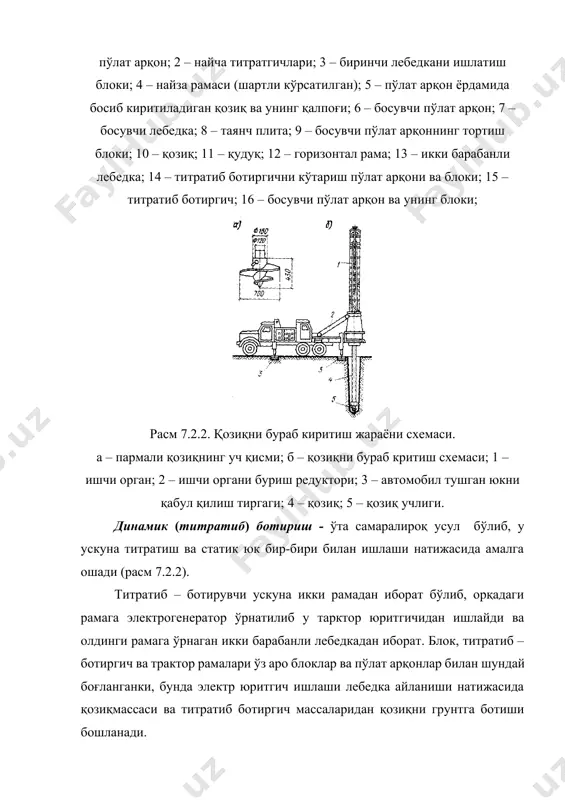

лат арқоннинг тортиш блоки; 10 – қозиқ; 11 – қудуқ; 12 – горизонтал рама; 13 – икки барабанли лебедка; 14 – титратиб ботиргични кўтариш пўлат арқони ва блоки; 15 – титратиб ботиргич; 16 – босувчи пўлат арқон ва унинг блоки; расм 7.2.2. қозиқни бураб киритиш жараёни схемаси. а – пармали қозиқнинг уч қисми; б – қозиқни бураб критиш схемаси; 1 – ишчи орган; 2 – ишчи органи буриш редуктори; 3 – автомобил тушган юкни қабул қилиш тиргаги; 4 – қозиқ; 5 – қозиқ учлиги. динамик (титратиб) ботириш - ўта самаралироқ усул бўлиб, у ускуна титратиш ва статик юк бир-бири билан ишлаши натижасида амалга ошади (расм 7.2.2). титратиб – ботирувчи ускуна икки рамадан иборат бўлиб, орқадаги рамага электрогенератор ўрнатилиб у тарктор юритгичидан ишлайди ва олдинги рамага ўрнаган икки барабанли лебедкадан иборат. блок, титратиб – ботиргич ва трактор рамалари ўз аро блоклар ва пўлат арқонлар билан шундай боғланганки, бунда электр юритгич ишлаши …

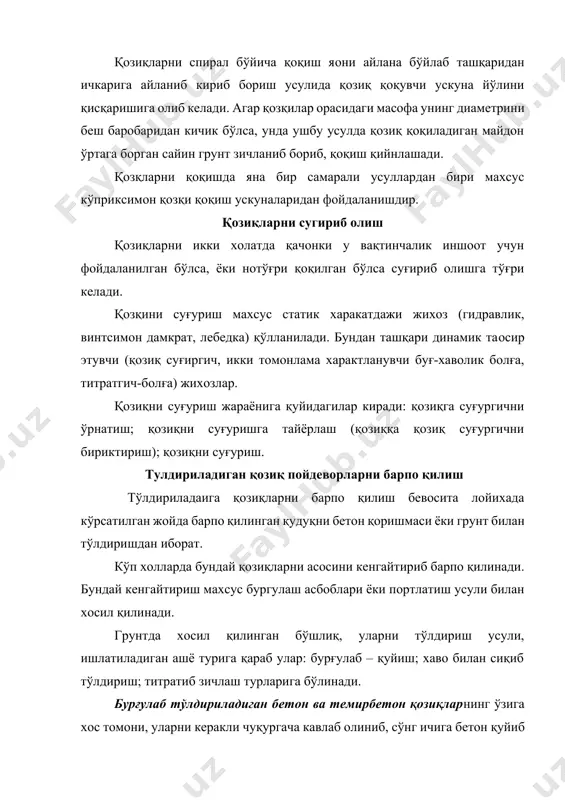

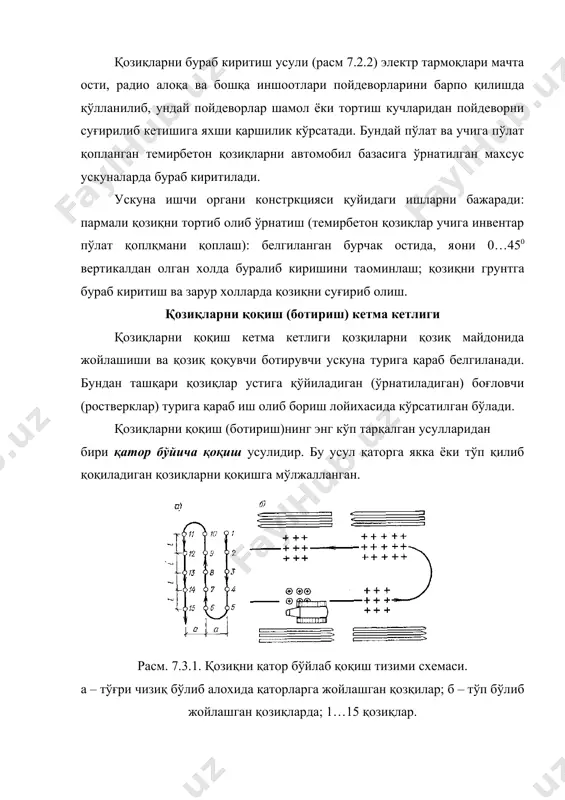

ш олиб бориш лойихасида кўрсатилган бўлади. қозиқларни қоқиш (ботириш)нинг энг кўп тарқалган усулларидан бири қатор бўйича қоқиш усулидир. бу усул қаторга якка ёки тўп қилиб қоқиладиган қозиқларни қоқишга мўлжалланган. расм. 7.3.1. қозиқни қатор бўйлаб қоқиш тизими схемаси. а – тўғри чизиқ бўлиб алохида қаторларга жойлашган қозқилар; б – тўп бўлиб жойлашган қозиқларда; 1…15 қозиқлар. қозиқларни спирал бўйича қоқиш яoни айлана бўйлаб ташқаридан ичкарига айланиб кириб бориш усулида қозиқ қоқувчи ускуна йўлини қисқаришига олиб келади. агар қозқилар орасидаги масофа унинг диаметрини беш баробаридан кичик бўлса, унда ушбу усулда қозиқ қоқиладиган майдон ўртага борган сайин грунт зичланиб бориб, қоқиш қийнлашади. қозқларни қоқишда яна бир самарали усуллардан бири махсус кўприксимон қозқи қоқиш ускуналаридан фойдаланишдир. қозиқларни сугириб олиш қозиқларни икки холатда қачонки у вақтинчалик иншоот учун фойдаланилган бўлса, ёки нотўғри қоқилган бўлса суғириб олишга тўғри келади. қозқини суғуриш махсус статик харакатдажи жихоз (гидравлик, винтсимон дамкрат, лебедка) қўлланилади. бундан ташқари динамик таoсир этувчи (қозиқ суғиргич, …

аб олиниб, сўнг ичига бетон қуйиб ўзак хоси қилишдир. грунт шароитига қараб бурғулаб тўлдириш қуйидаги уч усулда амалга оширилади: қудуқ деворини қотирмай (қуруқ усул), қудуқ деворини ўпирилишдан сақловчи лой қоришмаси билан ишлаш ва қудуқ деворини ёрдамга қувур билан қотириш. қуруқ усул боғланган қаттиқ, ярим қаттиқ лойсимон, грунтларда қудуқ қазилганда девори ўпирилиб тушмайди (расм 7.13). бураш усулида бурғулаш орқали керакли диаметрда ва керакли чуқурликда қудуқ қазиб олинади. зарур холда қудуқ ости қисми кенгайтирилади. кенгайтириш қуйидагича амалага оширилади: штанга орқали берилган босимдан шарнир тизимли пичоқ ёзилиб, штанга айланишидан пичоқ қирқган грунт штанга остидаги махсус идшига тушиб, у ердан грунт ташқарига чиқариб олинади. хосил бўлган бўшлик диаметри 1,6 метргача бўлиши мумкин. қабул қилиб олинган қудуқ ичига бетон вертикал характланувчи қувур усулида қуйилади. бетон қуйиладиган қувур тез уланиб ва ечиладиган бўлаклардан иборат. юқоридаги усулда диаметри 400; 500; 600; 1000; 1200 мм ва узунлиги 30 м.гача қозиқлар барпо қилиш мумкин. расм 7.5.1. бурғулаб қуйиладиган қозқиларни …

тиригич; 5 – бетон қуядиган бункер билан бирга. лой қоришмаси билан деворларни вақтинча қотириш усули боғланмаган,намлиги катта бўлган грунтларда қўлланиладаи. бу усулда хам қудуқларни бурғулаш усулида бурғуланади, агар гурунтга қоя жинслар аралашиб қолса уни уриб бурғиловчи бурғилаш ускунасида бурғиланади. лой қоришмаси қудуққа штангани бўш ичи орқали юборилади. бентонит гилидан тайёрланган, гидростатик босим билан хайдалаётган, зичлиги 1,2..1,3 г/см3 бўлган қоришма қудуқ деворини етарли даражада мустахкамлади. бетон қоришмаси қудуққа махсус бункер орқали қувурдан тушиб, қудуқдаги лой қоришмани сиқиб чиқаради. бетон қудуққа тўлиш жараёнида бетон узутилаётган қувур аста кўтариб борилади. бу усул анча оддий, лекин нисбатан ишончсиз, айниқса қиш пайтида мехнатни кўп талаб қилади (расм 7.5.2). бурғулаб қуйиладиган қозиқларни қўшимча қувур ўрнатиб барпо қилинии хар қандай геологик ва гидрогеологик шароитда хам амалга ошириш мумкин. қўшимча қвурни қудуққа бетон қоришмасини қуйиш давомида суғириб олиш хам мумкин, бунунлай қолдириш хам мумкин. бундай қувурлар ўзаро махсус конструкцияда бирикиши ёки электр пайвадлаб бириктирилиши мумкин. қувур грунтга бурғулаш …
