қурилиш тузилмаларнинг монтаж цикллари ва усуллари

DOCX 189,4 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

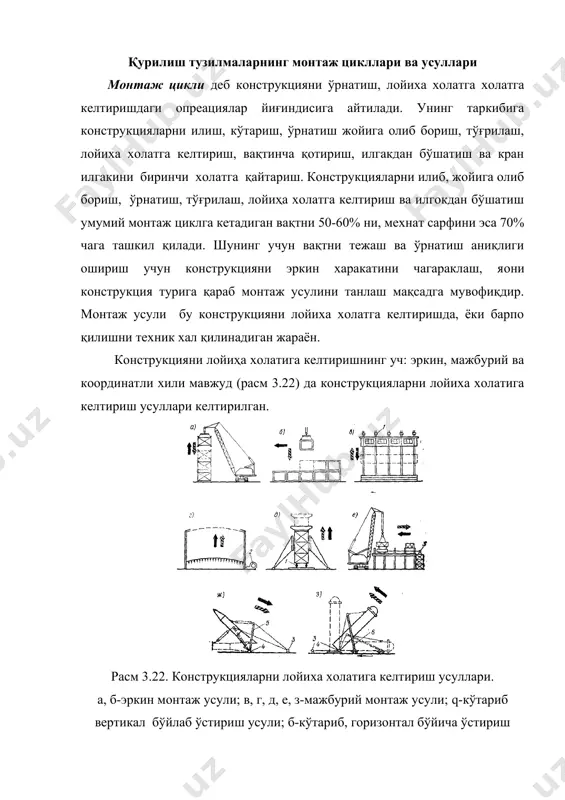

1541864665_72865.docx қурилиш тузилмаларнинг монтаж цикллари ва усуллари режа: 1. темирбетон синчли саноат бинолари монтажи 2. куп қаватли бинолар конструкциялари монтажи қурилиш тузилмаларнинг монтаж цикллари ва усуллари монтаж цикли деб конструкцияни ўрнатиш, лойиха холатга холатга келтиришдаги опреациялар йиғиндисига айтилади. унинг таркибига конструкцияларни илиш, кўтариш, ўрнатиш жойига олиб бориш, тўғрилаш, лойиха холатга келтириш, вақтинча қотириш, илгакдан бўшатиш ва кран илгакини биринчи холатга қайтариш. конструкцияларни илиб, жойига олиб бориш, ўрнатиш, тўғрилаш, лойиҳа холатга келтириш ва илгокдан бўшатиш умумий монтаж циклга кетадиган вақтни 50-60% ни, мехнат сарфини эса 70% чага ташкил қилади. шунинг учун вақтни тежаш ва ўрнатиш аниқлиги ошириш учун конструкцияни эркин харакатини чагараклаш, яoни конструкция турига қараб монтаж усулини танлаш мақсадга мувофиқдир. монтаж усули бу конструкцияни лойиха холатга келтиришда, ёки барпо қилишни техник хал қилинадиган жараён. конструкцияни лойиҳа холатига келтиришнинг уч: эркин, мажбурий ва координатли хили мавжуд (расм 3.22) да конструкцияларни лойиха холатига келтириш усуллари келтирилган. расм 3.22. конструкцияларни лойиха холатига келтириш …

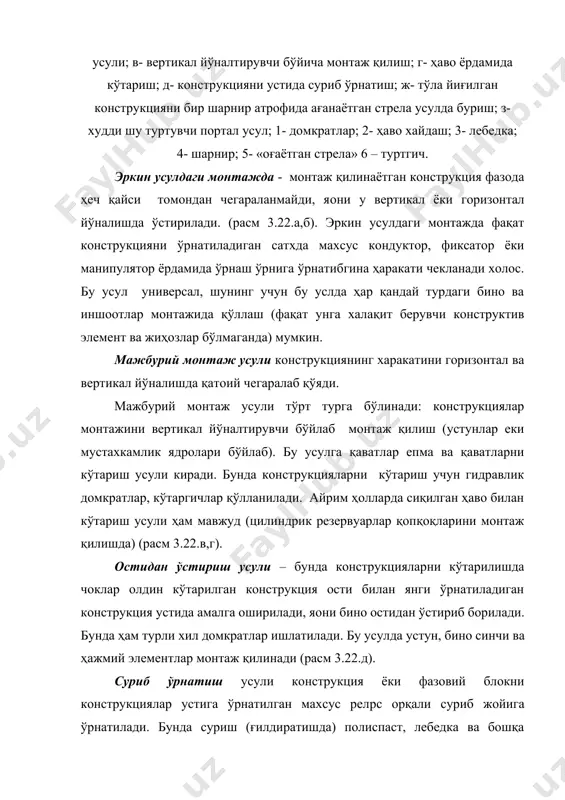

а ҳаракати чекланади холос. бу усул универсал, шунинг учун бу услда ҳар қандай турдаги бино ва иншоотлар монтажида қўллаш (фақат унга халақит берувчи конструктив элемент ва жиҳозлар бўлмаганда) мумкин. мажбурий монтаж усули конструкциянинг харакатини горизонтал ва вертикал йўналишда қатoий чегаралаб қўяди. мажбурий монтаж усули тўрт турга бўлинади: конструкциялар монтажини вертикал йўналтирувчи бўйлаб монтаж қилиш (устунлар еки мустахкамлик ядролари бўйлаб). бу усулга қаватлар епма ва қаватларни кўтариш усули киради. бунда конструкцияларни кўтариш учун гидравлик домкратлар, кўтаргичлар қўлланилади. айрим ҳолларда сиқилган ҳаво билан кўтариш усули ҳам мавжуд (цилиндрик резервуарлар қопқоқларини монтаж қилишда) (расм 3.22.в,г). остидан ўстириш усули – бунда конструкцияларни кўтарилишда чоклар олдин кўтарилган конструкция ости билан янги ўрнатиладиган конструкция устида амалга оширилади, яoни бино остидан ўстириб борилади. бунда ҳам турли хил домкратлар ишлатилади. бу усулда устун, бино синчи ва ҳажмий элементлар монтаж қилинади (расм 3.22.д). суриб ўрнатиш усули конструкция ёки фазовий блокни конструкциялар устига ўрнатилган махсус релpс орқали суриб жойига ўрнатилади. …

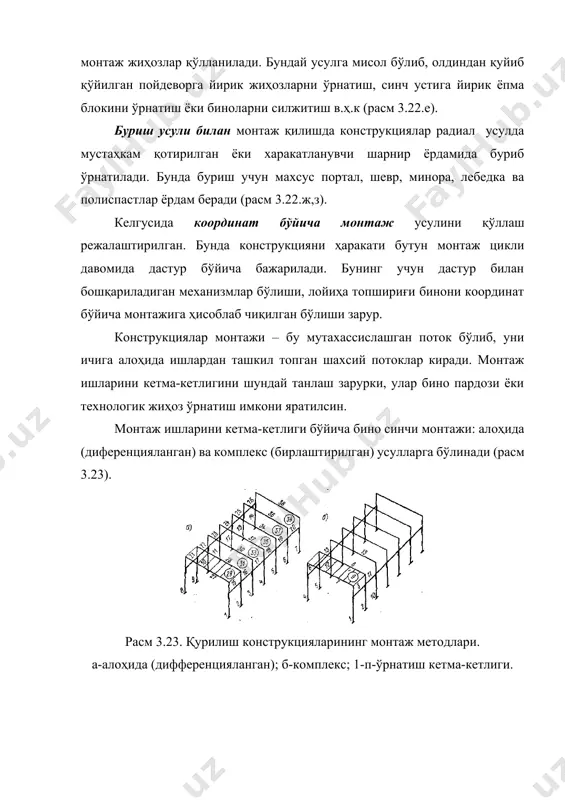

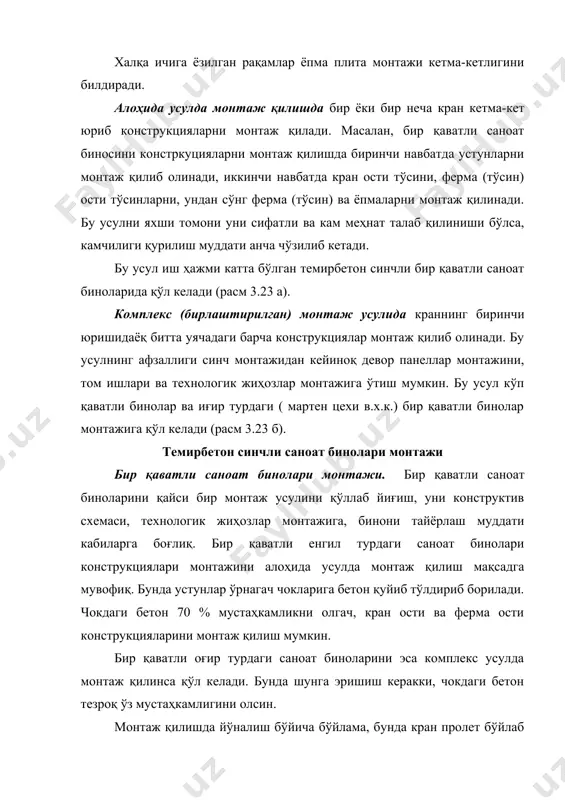

ахассислашган поток бўлиб, уни ичига алоҳида ишлардан ташкил топган шахсий потоклар киради. монтаж ишларини кетма-кетлигини шундай танлаш зарурки, улар бино пардози ёки технологик жиҳоз ўрнатиш имкони яратилсин. монтаж ишларини кетма-кетлиги бўйича бино синчи монтажи: алоҳида (диференцияланган) ва комплекс (бирлаштирилган) усулларга бўлинади (расм 3.23). расм 3.23. қурилиш конструкцияларининг монтаж методлари. а-алоҳида (дифференцияланган); б-комплекс; 1-п-ўрнатиш кетма-кетлиги. халқа ичига ёзилган рақамлар ёпма плита монтажи кетма-кетлигини билдиради. алоҳида усулда монтаж қилишда бир ёки бир неча кран кетма-кет юриб конструкцияларни монтаж қилади. масалан, бир қаватли саноат биносини констркуцияларни монтаж қилишда биринчи навбатда устунларни монтаж қилиб олинади, иккинчи навбатда кран ости тўсини, ферма (тўсин) ости тўсинларни, ундан сўнг ферма (тўсин) ва ёпмаларни монтаж қилинади. бу усулни яхши томони уни сифатли ва кам меҳнат талаб қилиниши бўлса, камчилиги қурилиш муддати анча чўзилиб кетади. бу усул иш ҳажми катта бўлган темирбетон синчли бир қаватли саноат биноларида қўл келади (расм 3.23 а). комплекс (бирлаштирилган) монтаж усулида краннинг биринчи юришидаёқ …

ни монтаж қилиш мумкин. бир қаватли оғир турдаги саноат биноларини эса комплекс усулда монтаж қилинса қўл келади. бунда шунга эришиш керакки, чокдаги бетон тезроқ ўз мустаҳкамлигини олсин. монтаж қилишда йўналиш бўйича бўйлама, бунда кран пролет бўйлаб харакатланади, кўндаланг (секция бўйича) бунда кран пролетга кўндаланг харакатланади (расм 3.24). расм 3.24. бир қаватли саноат бинолари монтажида кранларнинг харакатланиши. а-бўйлама; б-кўндаланг. расм 3.25. стакан турли пойдеворни монтаж схемаси 1 – занжирли ғилдиракли кран; 2- пойдевор блокини кўтарилгунга қадар ҳолати; 3- пойдевор блок лойиҳа сатхда; 4- тўрт толали строп. йиғма пойдеворлар монтажи – алоҳида илгарилаган потокда амалга оширилиб, у бинони ер ости қисмини барпо қилиш пайтида амалга оширилади. пойдеворни ўрнаш ўрни бўйлама ва кўндаланг ўқларни кесишиш жойини иплар орқали аниқланиб, ундан туширилган шовун учидаги пойдевор блоклар эни ва узунлигини ярмига 0,2 м қўшилиб махсус чангак қоқиб аниқлаб олинади. пойдевор стакани устки ва остки қисмларига ўқларни чизиб олинади. пойдеворларни ўрнатишда шунга эoтибор шунга аҳамият бериш …

унинг ўқи ҳам устун ўрнатилгунга супачага туширилган бўлиши зарур. устун узунлиги 12 метрдан ортиқ бўлса, устунни вақтинча қотириш учун уни учига хамут ўрнатилиб, ундан пўлат арқон тортиб қўйилади. устунлар монтажидан олдин ўрнатиш жойига яқин жойга ётқизиб чиқилади. агар устун ўзи юрар кранлар ёрдамида бажарилса, унда устунни таянч қисми пойдеворга яқин жойлаштириб, устунни уч қисми эса пролет томонга қаратиб қўйилади. устунни илиб олиш жойи ишчилар учун қулай жойда бўлиши зарур (расм 3.26 а,б). устун монтажи «оғирлик бўйича» илиб кўтариш усулида амалга оширилади. уни илиб кўтариш турли фрикцион қамров ёки ўзини балансловчи траверсалар ердамида амалган оширилади (расм 3.26 в,г,д). илгичдан ечиш эса масофадан туриб бажарилади. бу эса ишчиларни юқорида, хавфли баландликда илгичдан бўшатиш ишини бажарилишини олдини олади. кран ёрдамида илиб кўтарилган устун пойдевор стаканига туширилади, устун ва пойдевордаги ўқ чизиқлари бир бирига тўғриланади, устун вертикаллиги теодолит ердамида текширилади. (кўпчилик ҳолларда бир-биридан 90о га жойлашган иккита теодолит ёрдамида устунлар вертикалликни аниқланади.). щзи юрар …
