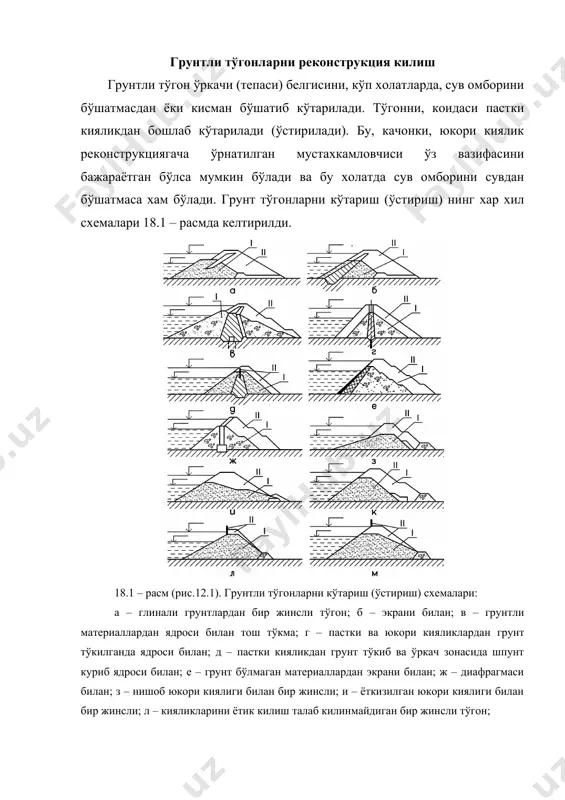

1572344348.doc гидротехника иншоотларини реконструкция килиш режа: 1. грунтли тўгонларни реконструкция килиш 2. гидротехника иншоотларини реконструкция килиш 3. бетон тўгонларни реконструкция килиш грунтли тўгонларни реконструкция килиш грунтли тўгон ўркачи (тепаси) белгисини, кўп холатларда, сув омборини бўшатмасдан ёки кисман бўшатиб кўтарилади. тўгонни, коидаси пастки кияликдан бошлаб кўтарилади (ўстирилади). бу, качонки, юкори киялик реконструкциягача ўрнатилган мустахкамловчиси ўз вазифасини бажараётган бўлса мумкин бўлади ва бу холатда сув омборини сувдан бўшатмаса хам бўлади. грунт тўгонларни кўтариш (ўстириш) нинг хар хил схемалари 18.1 – расмда келтирилди. 18.1 – расм (рис.12.1). грунтли тўгонларни кўтариш (ўстириш) схемалари: а – глинали грунтлардан бир жинсли тўгон; б – экрани билан; в – грунтли материаллардан ядроси билан тош тўкма; г – пастки ва юкори кияликлардан грунт тўкилганда ядроси билан; д – пастки кияликдан грунт тўкиб ва ўркач зонасида шпунт куриб ядроси билан; е – грунт бўлмаган материаллардан экрани билан; ж – диафрагмаси билан; з – нишоб юкори киялиги билан бир жинсли; …

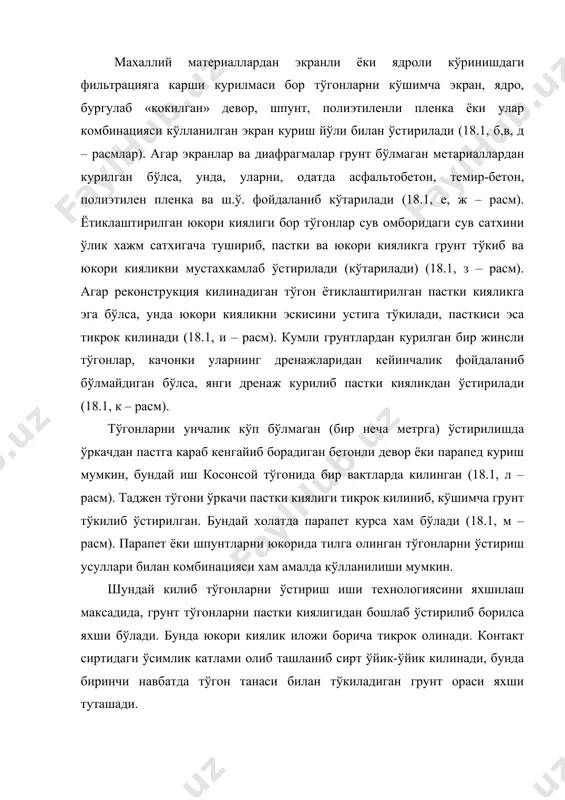

ини устига тўкилади, пасткиси эса тикрок килинади (18.1, и – расм). кумли грунтлардан курилган бир жинсли тўгонлар, качонки уларнинг дренажларидан кейинчалик фойдаланиб бўлмайдиган бўлса, янги дренаж курилиб пастки кияликдан ўстирилади (18.1, к – расм). тўгонларни унчалик кўп бўлмаган (бир неча метрга) ўстирилишда ўркачдан пастга караб кенгайиб борадиган бетонли девор ёки парапед куриш мумкин, бундай иш косонсой тўгонида бир вактларда килинган (18.1, л – расм). таджен тўгони ўркачи пастки киялиги тикрок килиниб, кўшимча грунт тўкилиб ўстирилган. бундай холатда парапет курса хам бўлади (18.1, м – расм). парапет ёки шпунтларни юкорида тилга олинган тўгонларни ўстириш усуллари билан комбинацияси хам амалда кўлланилиши мумкин. шундай килиб тўгонларни ўстириш иши технологиясини яхшилаш максадида, грунт тўгонларни пастки киялигидан бошлаб ўстирилиб борилса яхши бўлади. бунда юкори киялик иложи борича тикрок олинади. контакт сиртидаги ўсимлик катлами олиб ташланиб сирт ўйик-ўйик килинади, бунда биринчи навбатда тўгон танаси билан тўкиладиган грунт ораси яхши туташади. дренаж тизими, иложи борича ўзгартирилмасдан колдирилади, …

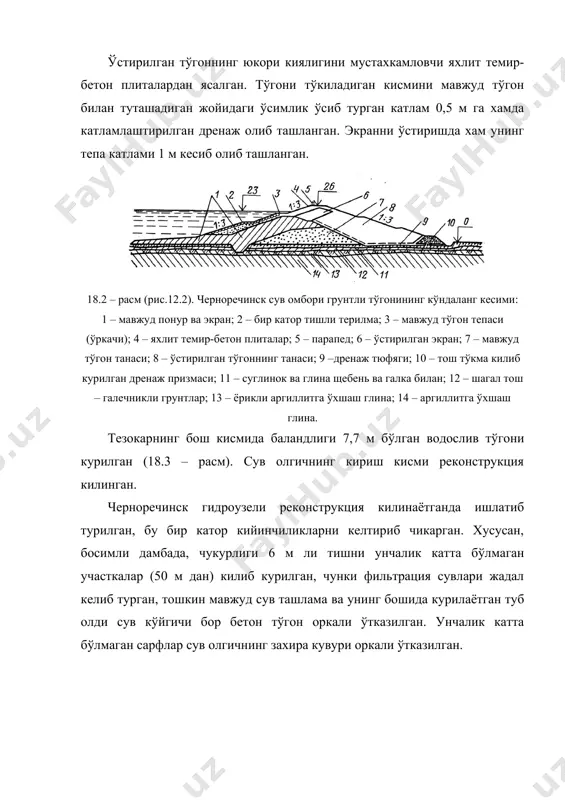

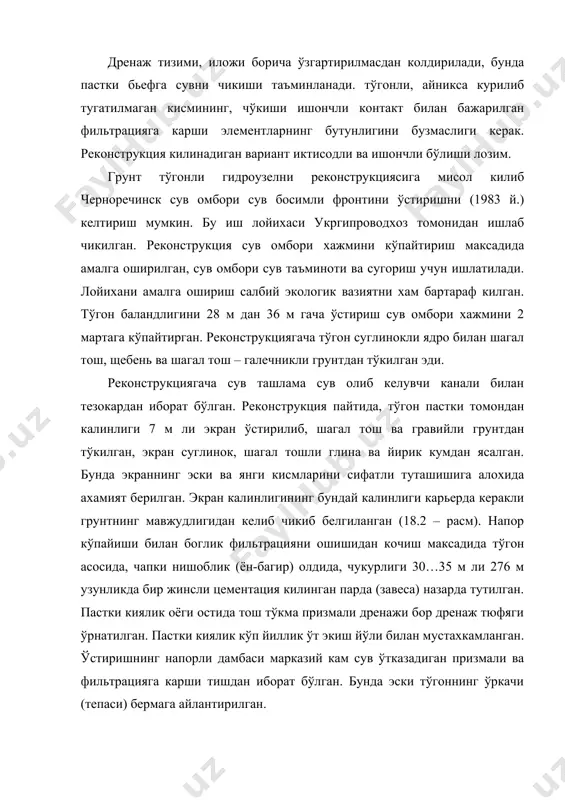

трукциягача сув ташлама сув олиб келувчи канали билан тезокардан иборат бўлган. реконструкция пайтида, тўгон пастки томондан калинлиги 7 м ли экран ўстирилиб, шагал тош ва гравийли грунтдан тўкилган, экран суглинок, шагал тошли глина ва йирик кумдан ясалган. бунда экраннинг эски ва янги кисмларини сифатли туташишига алохида ахамият берилган. экран калинлигининг бундай калинлиги карьерда керакли грунтнинг мавжудлигидан келиб чикиб белгиланган (18.2 – расм). напор кўпайиши билан боглик фильтрацияни ошишидан кочиш максадида тўгон асосида, чапки нишоблик (ён-багир) олдида, чукурлиги 30…35 м ли 276 м узунликда бир жинсли цементация килинган парда (завеса) назарда тутилган. пастки киялик оёги остида тош тўкма призмали дренажи бор дренаж тюфяги ўрнатилган. пастки киялик кўп йиллик ўт экиш йўли билан мустахкамланган. ўстиришнинг напорли дамбаси марказий кам сув ўтказадиган призмали ва фильтрацияга карши тишдан иборат бўлган. бунда эски тўгоннинг ўркачи (тепаси) бермага айлантирилган. ўстирилган тўгоннинг юкори киялигини мустахкамловчи яхлит темир-бетон плиталардан ясалган. тўгони тўкиладиган кисмини мавжуд тўгон билан туташадиган жойидаги …

да ишлатиб турилган, бу бир катор кийинчиликларни келтириб чикарган. хусусан, босимли дамбада, чукурлиги 6 м ли тишни унчалик катта бўлмаган участкалар (50 м дан) килиб курилган, чунки фильтрация сувлари жадал келиб турган, тошкин мавжуд сув ташлама ва унинг бошида курилаётган туб олди сув кўйгичи бор бетон тўгон оркали ўтказилган. унчалик катта бўлмаган сарфлар сув олгичнинг захира кувури оркали ўтказилган. 18.3 – расм (рис.12.3). тезокарнинг бош кисмига курилган водослив тўгонининг кўндаланг кесими: 1 – понур; 2 – туб олди сув кўйгич; 3 – водослив; 4 – кўриш (кузатиш) галереяси; 5 – пьезометр; 6 – аргиллтга ўхшаш грунт. в.коларов (болгария) тош тўкма тўгонида (баландлиги 48 м) танасида горизонтал (765 м гача) ва вертикал (695 м гача) деформация вужудга келган: тўгон танасини бирдан ўзгарган жойлари ва пастки бьеф томонидан унинг ўркачида ёриклар хосил бўлган. тўгон реконструкция килинаётганда кейинги силжишларни олдини олиш учун 1:4:1,34 (м400 пуццолан цементи: кум : сув) таркибдаги кум – цементли …

минлашнинг мураккаблиги хисобланади. бетон тўгонларни ўстириш ўркачини реконструкция килиниши, пастки, юкори бьеф томонга ёки иккала томонга тўгонни кенгайтириш, контрфорслар куриш,бетон юклама (фарход тўгони) килиш ва ш.ў. йўллар билан амалга оширилади. реконструкция килиш сув омборини тўла ёки кисман сувдан бўшатиб ёки бўшатилмасдан бажарилади. агар тўгон тургунлик ва мустахкамликнинг етарли захирасига эга бўлса, унда уни юкори кисми ўстирилади, бунда эски ва янги терма орасида ишончли контакт таъминланиши лозим (18.5, а - расмга каранг). 18.5 – расм (рис.12.5). гравитацион тўгонларни ўтириш схемалари: i – эски тўгон; ii – тўгонни кучайтирадиган конструкциялар. мустахкамлик ва тургунлик етарли бўлмаганда ўркач ўстирилади ва тўгон асоси анкерлаштирилади. эски тўгонга ўстирилган кисмида анкерлаштирилган холатлар бўлиши мумкин (18.5, б – расм). тўгон кўп ўстирилаётганда, ёки тургунлиги ва мустахкамлиги паст захираги эга бўлганда, напорли кирра тиклиги сакланган холда ўстириш пастки кирра ва ўркачдан амалга оширилади (18.5,в – расм), ёки юкори бьефда жойлаштириладиган консол куриш йўли билан (18.5,г – расм) амалга оширилади. …
