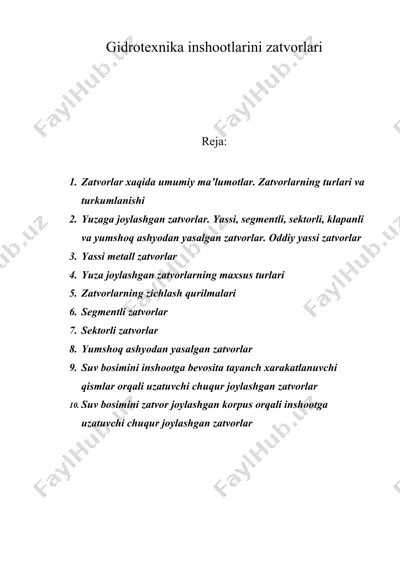

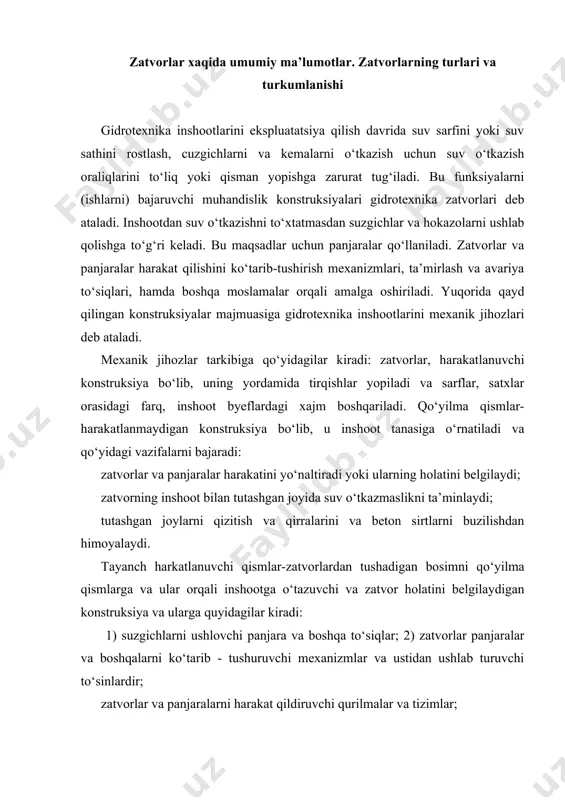

1683712946.doc gidrotexnika inshootlarini zatvorlari reja: 1. zatvorlar xaqida umumiy ma’lumotlar. zatvorlarning turlari va turkumlanishi 2. yuzaga joylashgan zatvorlar. yassi, segmentli, sektorli, klapanli va yumshoq ashyodan yasalgan zatvorlar. oddiy yassi zatvorlar 3. yassi metall zatvorlar 4. yuza joylashgan zatvorlarning maxsus turlari 5. zatvorlarning zichlash qurilmalari 6. segmentli zatvorlar 7. sektorli zatvorlar 8. yumshoq ashyodan yasalgan zatvorlar 9. suv bosimini inshootga bevosita tayanch xarakatlanuvchi qismlar orqali uzatuvchi chuqur joylashgan zatvorlar 10. suv bosimini zatvor joylashgan korpus orqali inshootga uzatuvchi chuqur joylashgan zatvorlar zatvorlar xaqida umumiy ma’lumotlar. zatvorlarning turlari va turkumlanishi gidrotexnika inshootlarini ekspluatatsiya qilish davrida suv sarfini yoki suv sathini rostlash, cuzgichlarni va kemalarni o‘tkazish uchun suv o‘tkazish oraliqlarini to‘liq yoki qisman yopishga zarurat tug‘iladi. bu funksiyalarni (ishlarni) bajaruvchi muhandislik konstruksiyalari gidrotexnika zatvorlari deb ataladi. inshootdan suv o‘tkazishni to‘xtatmasdan suzgichlar va hokazolarni ushlab qolishga to‘g‘ri keladi. bu maqsadlar uchun panjaralar qo‘llaniladi. zatvorlar va panjaralar harakat qilishini ko‘tarib-tushirish mexanizmlari, ta’mirlash va avariya to‘siqlari, …

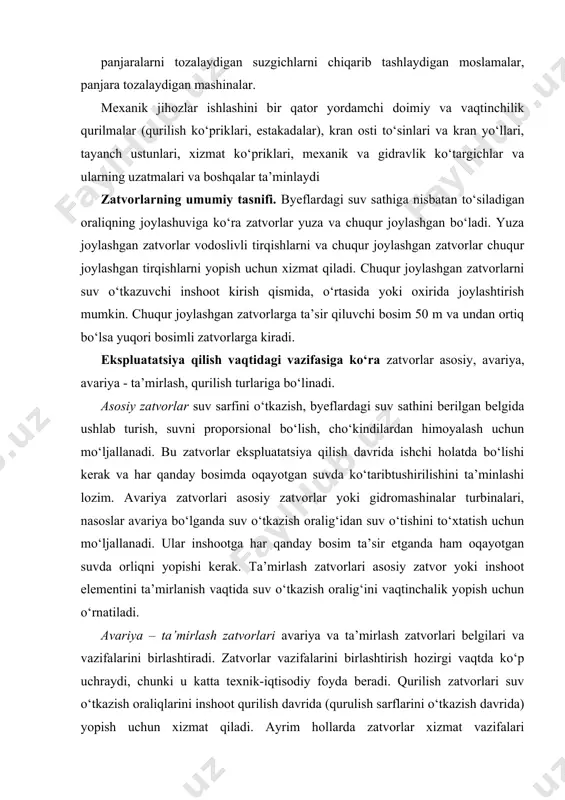

larini va beton sirtlarni buzilishdan himoyalaydi. tayanch harkatlanuvchi qismlar-zatvorlardan tushadigan bosimni qo‘yilma qismlarga va ular orqali inshootga o‘tazuvchi va zatvor holatini belgilaydigan konstruksiya va ularga quyidagilar kiradi: 1) suzgichlarni ushlovchi panjara va boshqa to‘siqlar; 2) zatvorlar panjaralar va boshqalarni ko‘tarib - tushuruvchi mexanizmlar va ustidan ushlab turuvchi to‘sinlardir; zatvorlar va panjaralarni harakat qildiruvchi qurilmalar va tizimlar; panjaralarni tozalaydigan suzgichlarni chiqarib tashlaydigan moslamalar, panjara tozalaydigan mashinalar. mexanik jihozlar ishlashini bir qator yordamchi doimiy va vaqtinchilik qurilmalar (qurilish ko‘priklari, estakadalar), kran osti to‘sinlari va kran yo‘llari, tayanch ustunlari, xizmat ko‘priklari, mexanik va gidravlik ko‘targichlar va ularning uzatmalari va boshqalar ta’minlaydi zatvorlarning umumiy tasnifi. byeflardagi suv sathiga nisbatan to‘siladigan oraliqning joylashuviga ko‘ra zatvorlar yuza va chuqur joylashgan bo‘ladi. yuza joylashgan zatvorlar vodoslivli tirqishlarni va chuqur joylashgan zatvorlar chuqur joylashgan tirqishlarni yopish uchun xizmat qiladi. chuqur joylashgan zatvorlarni suv o‘tkazuvchi inshoot kirish qismida, o‘rtasida yoki oxirida joylashtirish mumkin. chuqur joylashgan zatvorlarga ta’sir qiluvchi bosim …

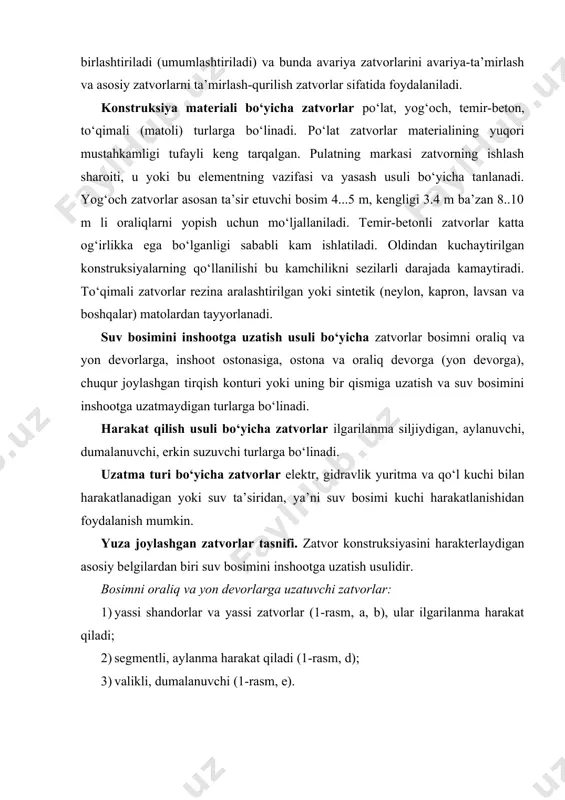

‘ljallanadi. ular inshootga har qanday bosim ta’sir etganda ham oqayotgan suvda orliqni yopishi kerak. ta’mirlash zatvorlari asosiy zatvor yoki inshoot elementini ta’mirlanish vaqtida suv o‘tkazish oralig‘ini vaqtinchalik yopish uchun o‘rnatiladi. avariya – ta’mirlash zatvorlari avariya va ta’mirlash zatvorlari belgilari va vazifalarini birlashtiradi. zatvorlar vazifalarini birlashtirish hozirgi vaqtda ko‘p uchraydi, chunki u katta texnik-iqtisodiy foyda beradi. qurilish zatvorlari suv o‘tkazish oraliqlarini inshoot qurilish davrida (qurulish sarflarini o‘tkazish davrida) yopish uchun xizmat qiladi. ayrim hollarda zatvorlar xizmat vazifalari birlashtiriladi (umumlashtiriladi) va bunda avariya zatvorlarini avariya-ta’mirlash va asosiy zatvorlarni ta’mirlash-qurilish zatvorlar sifatida foydalaniladi. konstruksiya materiali bo‘yicha zatvorlar po‘lat, yog‘och, temir-beton, to‘qimali (matoli) turlarga bo‘linadi. po‘lat zatvorlar materialining yuqori mustahkamligi tufayli keng tarqalgan. pulatning markasi zatvorning ishlash sharoiti, u yoki bu elementning vazifasi va yasash usuli bo‘yicha tanlanadi. yog‘och zatvorlar asosan ta’sir etuvchi bosim 4...5 m, kengligi 3.4 m ba’zan 8..10 m li oraliqlarni yopish uchun mo‘ljallaniladi. temir-betonli zatvorlar katta og‘irlikka ega bo‘lganligi sababli …

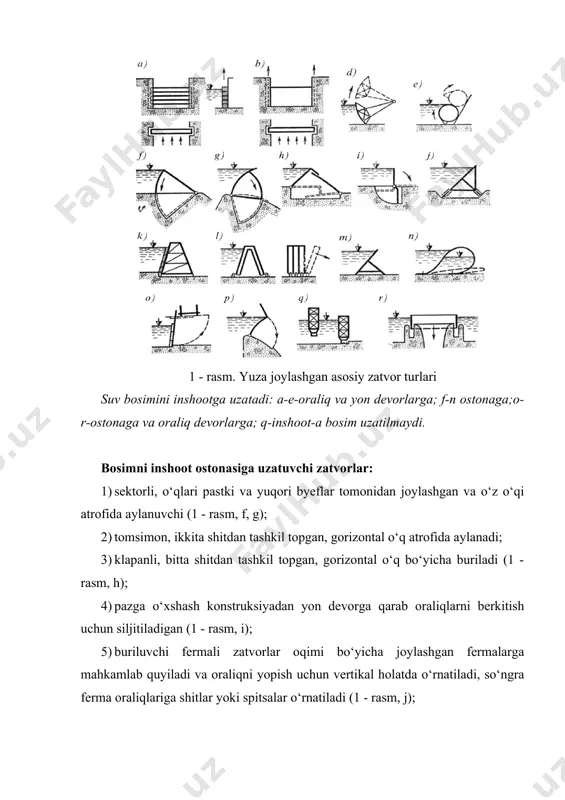

itma va qo‘l kuchi bilan harakatlanadigan yoki suv ta’siridan, ya’ni suv bosimi kuchi harakatlanishidan foydalanish mumkin. yuza joylashgan zatvorlar tasnifi. zatvor konstruksiyasini harakterlaydigan asosiy belgilardan biri suv bosimini inshootga uzatish usulidir. bosimni oraliq va yon devorlarga uzatuvchi zatvorlar: 1) yassi shandorlar va yassi zatvorlar (1-rasm, a, b), ular ilgarilanma harakat qiladi; 2) segmentli, aylanma harakat qiladi (1-rasm, d); 3) valikli, dumalanuvchi (1-rasm, e). 1 - rasm. yuza joylashgan asosiy zatvor turlari suv bosimini inshootga uzatadi: a-e-oraliq va yon devorlarga; f-n ostonaga;o-r-ostonaga va oraliq devorlarga; q-inshoot-a bosim uzatilmaydi. bosimni inshoot ostonasiga uzatuvchi zatvorlar: 1) sektorli, o‘qlari pastki va yuqori byeflar tomonidan joylashgan va o‘z o‘qi atrofida aylanuvchi (1 - rasm, f, g); 2) tomsimon, ikkita shitdan tashkil topgan, gorizontal o‘q atrofida aylanadi; 3) klapanli, bitta shitdan tashkil topgan, gorizontal o‘q bo‘yicha buriladi (1 - rasm, h); 4) pazga o‘xshash konstruksiyadan yon devorga qarab oraliqlarni berkitish uchun siljitiladigan (1 - rasm, i); …

anadi (1 - rasm, o); klapanli, aylanuvchi (1 - rasm, n); suzib yuruvchi (bataportalar), tirqishlarga suzish davomida yaqinlashib keluvchi va tushirish uchun suv bilan to‘ldiriluvchi zatvorlar (1 - rasm, r). chuqur joylashgan zatvorlar tasnifi. chuqur joylashgan zatvorlar xarakterli belgilari, yuza joylashgan zatvorlar kabi suv bosimini inshootga uzatish bilan belgilanadi. suv bosimini inshootga bevosita tayanch harakatlanuvchi qismlar orqali uzatuvchi zatvorlar. 1) yassi (2 - rasm, a); 2) segmentli (2 - rasm, b). bosimni zatvor joylashgan korpus orqali uzatuvchi zatvorlar: zadvijkalar, ilgarilanma harakat qiladi (2-rasm, d); diskli (droselli), vertikal yoki gorizontal o‘qda aylanma harakat qiladi (2-rasm, e); ignasimon, qo‘zg‘almas silindr 1 dan chiqadigan porshen qo‘zg‘aluvchi silindr 2 ilgarilanma harakat qilib, tirqish 3 ning ignasimon qismini yopadi (2-rasm, f); 2- rasm. chuqur joylashgan asosiy zatvor turlari. 1) konusli (teleskopik), bu zatvorlarda silindr 1 ning ilgarilanma harakati qo‘zg‘almaydigan silindr 2 bilan suv o‘tkazuvchi quvur oxiridagi konus 3 oralig‘idagi tirqishni yopadi (5.2-rasm, ye); buriluvchi silindrli …
