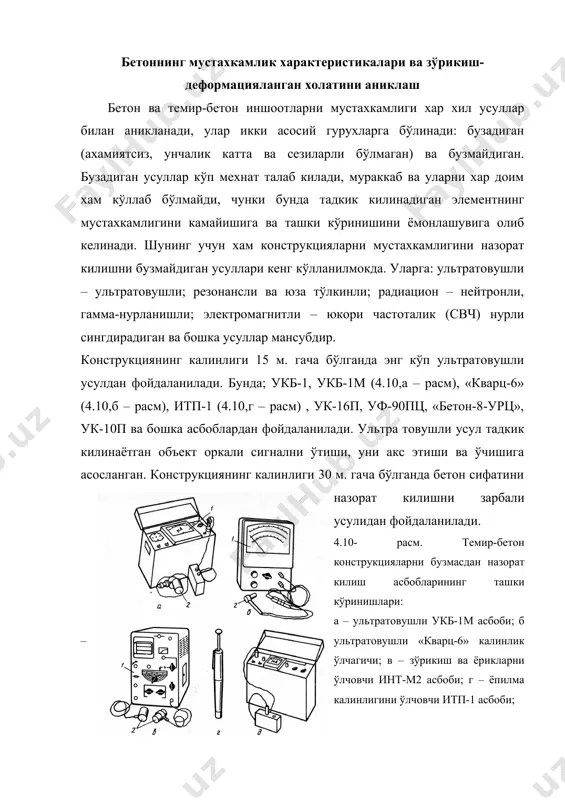

1572344862.doc a h a r × × = 3 l l l бетоннинг мустахкамлик характеристикалари ва зўрикиш деформацияланган холатини аниклаш режа: 1. бетон ва асосдан сувни сизиб ўтишини кузатиш усуллари 2. яхлит бетон иншоотлардаги назорат-ўлчов асбобларини шартли белгилаш ва жойлаштирилишига мисоллар 3. яхлит иншоотлар холатини кузатиш маълумотларини тахлил килиш бетоннинг мустахкамлик характеристикалари ва зўрикиш-деформацияланган холатини аниклаш бетон ва темир-бетон иншоотларни мустахкамлиги хар хил усуллар билан аникланади, улар икки асосий гурухларга бўлинади: бузадиган (ахамиятсиз, унчалик катта ва сезиларли бўлмаган) ва бузмайдиган. бузадиган усуллар кўп мехнат талаб килади, мураккаб ва уларни хар доим хам кўллаб бўлмайди, чунки бунда тадкик килинадиган элементнинг мустахкамлигини камайишига ва ташки кўринишини ёмонлашувига олиб келинади. шунинг учун хам конструкцияларни мустахкамлигини назорат килишни бузмайдиган усуллари кенг кўлланилмокда. уларга: ультратовушли – ультратовушли; резонансли ва юза тўлкинли; радиацион – нейтронли, гамма-нурланишли; электромагнитли – юкори частоталик (свч) нурли сингдирадиган ва бошка усуллар мансубдир. конструкциянинг калинлиги 15 м. гача бўлганда энг кўп ультратовушли …

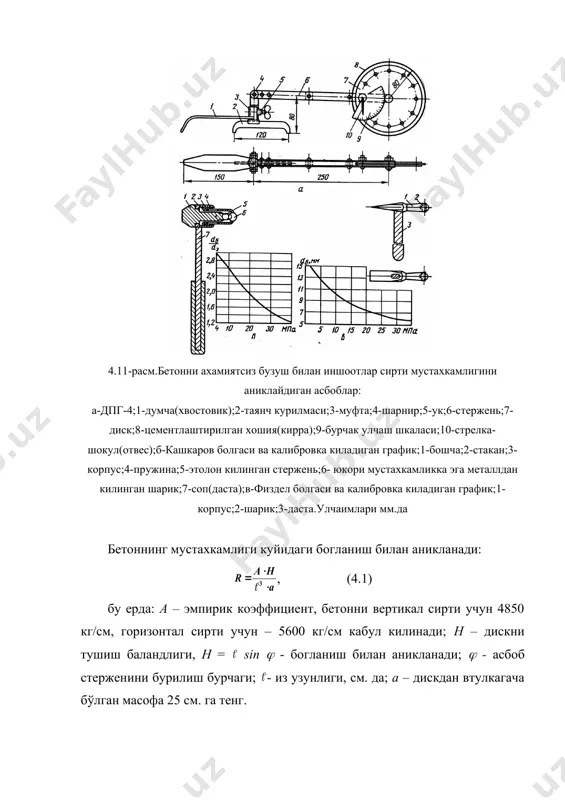

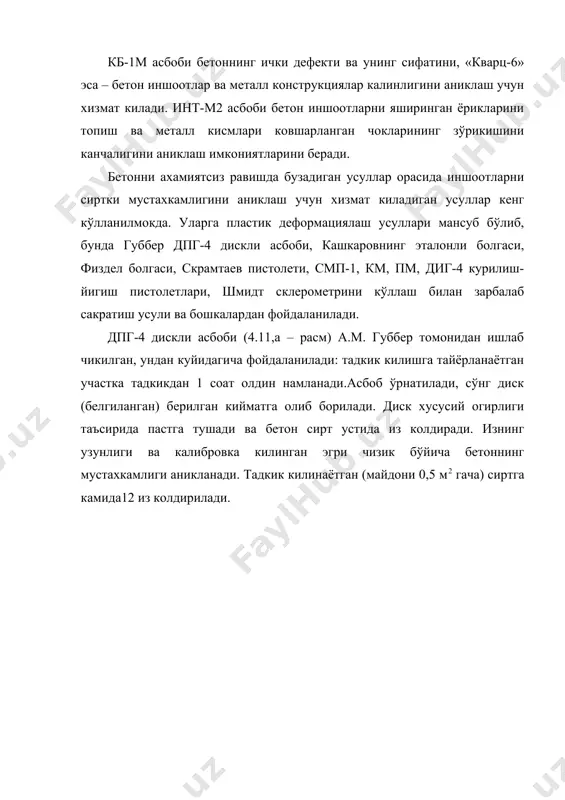

алинлигини аниклаш учун хизмат килади. инт-м2 асбоби бетон иншоотларни яширинган ёрикларини топиш ва металл кисмлари ковшарланган чокларининг зўрикишини канчалигини аниклаш имкониятларини беради. бетонни ахамиятсиз равишда бузадиган усуллар орасида иншоотларни сиртки мустахкамлигини аниклаш учун хизмат киладиган усуллар кенг кўлланилмокда. уларга пластик деформациялаш усуллари мансуб бўлиб, бунда губбер дпг-4 дискли асбоби, кашкаровнинг эталонли болгаси, физдел болгаси, скрамтаев пистолети, смп-1, км, пм, диг-4 курилиш-йигиш пистолетлари, шмидт склерометрини кўллаш билан зарбалаб сакратиш усули ва бошкалардан фойдаланилади. дпг-4 дискли асбоби (4.11,а – расм) а.м. губбер томонидан ишлаб чикилган, ундан куйидагича фойдаланилади: тадкик килишга тайёрланаётган участка тадкикдан 1 соат олдин намланади.асбоб ўрнатилади, сўнг диск (белгиланган) берилган кийматга олиб борилади. диск хусусий огирлиги таъсирида пастга тушади ва бетон сирт устида из колдиради. изнинг узунлиги ва калибровка килинган эгри чизик бўйича бетоннинг мустахкамлиги аникланади. тадкик килинаётган (майдони 0,5 м2 гача) сиртга камида12 из колдирилади. 4.11-расм.бетонни ахамиятсиз бузуш билан иншоотлар сирти мустахкамлигини аниклайдиган асбоблар: а-дпг-4;1-думча(хвостовик);2-таянч курилмаси;3-муфта;4-шарнир;5-ук;6-стержень;7-диск;8-цементлаштирилган хошия(кирра);9-бурчак улчаш шкаласи;10-стрелка-шокул(отвес);б-кашкаров …

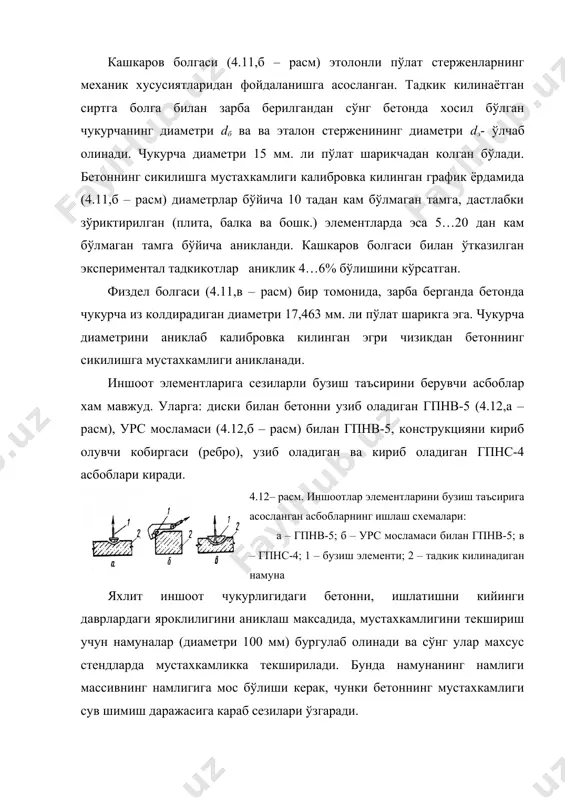

агача бўлган масофа 25 см. га тенг. кашкаров болгаси (4.11,б – расм) этолонли пўлат стерженларнинг механик хусусиятларидан фойдаланишга асосланган. тадкик килинаётган сиртга болга билан зарба берилгандан сўнг бетонда хосил бўлган чукурчанинг диаметри dб ва ва эталон стерженининг диаметри dэ- ўлчаб олинади. чукурча диаметри 15 мм. ли пўлат шарикчадан колган бўлади. бетоннинг сикилишга мустахкамлиги калибровка килинган график ёрдамида (4.11,б – расм) диаметрлар бўйича 10 тадан кам бўлмаган тамга, дастлабки зўриктирилган (плита, балка ва бошк.) элементларда эса 5…20 дан кам бўлмаган тамга бўйича аникланди. кашкаров болгаси билан ўтказилган экспериментал тадкикотлар аниклик 4…6% бўлишини кўрсатган. физдел болгаси (4.11,в – расм) бир томонида, зарба берганда бетонда чукурча из колдирадиган диаметри 17,463 мм. ли пўлат шарикга эга. чукурча диаметрини аниклаб калибровка килинган эгри чизикдан бетоннинг сикилишга мустахкамлиги аникланади. иншоот элементларига сезиларли бузиш таъсирини берувчи асбоблар хам мавжуд. уларга: диски билан бетонни узиб оладиган гпнв-5 (4.12,а – расм), урс мосламаси (4.12,б – расм) билан гпнв-5, конструкцияни …

аб бериши мумкин. бетон мустахкамлигини дастлабки бахолаш учун гидропроект конструкциялаган йигма фотобуроскопдан фойдаланилади. олинган намуналар лабораторияга жўнатилади, у ерда «гидротехника бетони. бетонни синаш усуллари» гост бўйича бетон синаб кўрилади. бетонни яхлитлигини таъминлаш учун намуналар олинган скважиналар тебрантириш йўли билан бетон килинади ёки торкрет килинади ва стерженлар ёки таячли тўр кўйилаб арматура килинади. баъзида бургуланган скважиналардан бетонни сув сингдирмаслигини бахолаш учун хам фойдаланилади. бетонни сув сингдирмаслиги солиштирма сув сигдириши билан аникланади. иншоотларнинг зўрикиш-деформацион холати куйидаги параметрлар билан характерланади: зўрикиш ва деформация билан; коя тошнинг (подошва) асосга берган босими билан (контакт мўътадил зўрикиши); асосдаги ва киргокга туташган жойлардаги коя тошнинг деформацияланиши билан; устунлараро, блоклараро, секциялараро чоклар ёрикларни очилиши; бетондаги говваклик босими; тўгонга берилаётган асосий юкламалар ва таъсирлар (сатхлар, харорат ва ш.ў.). асосан зўрикишни ўлчашнинг икки усули кўлланилади: тензометрик усул ва кўйиладиган датчиклар ёрдамида. тензометрик усул тензометрлар ёрдамида бетонни нисбий деформацияланишини аниклаш ва улар бўйича зўрикишни хисоблашдан иборат. бу усул асосий усул сифатида …

багишланган тавсияномаларда берилган [49]. ўлчаш нуктаси асбоблари таркибига «зўрикмаган» тензометр (намуна) кўшилади, нуктага таъсир киладиган кучлар билан боглик бўлмаган харорат ва бетон намлигини ўзгаришлари келтириб чикарган деформацияларни у хисобга олмаслик учун хизмат килади. 4.13- расм. тензометрик розеткалар схемалари: а – тўгри бурчакли; б – дельта кўринишли; в –елпигич кўринишли; г – розетка текислигига нормал бўйича жойлашган бешинчи тензометр билан елпигич кўринишли; д – олти тензометрдан ташкил топган хажмий; е – хар бир координата текислигида елпигич ташкил килган тўккиз тензометр билан хажмий юлдузча; ж – коя тошдаги текис розетка. бетон, коя тош ва иншоотлар металлоконструкциялари статик нисбий деформацияланишини телеўлчаш учун чизикли деформацияли торли (плдс) переобразователи хизмат килади (4.14,а – расм). асбоб эластик элемент, (тор) резонатори, электромагнитли кўзгатиш тизими ва корпусдан ташкил топган. бетондаги мавжуд бўлган деформация электр сигнали билан тор кўтарилиб тушиши (колебанияси) ни мувозанатдан чикариш оркали торни каттик тортилишига олиб келади. худди шундай тамойилда гидропроект, внииг кўп сонли нўа ишлаб …
