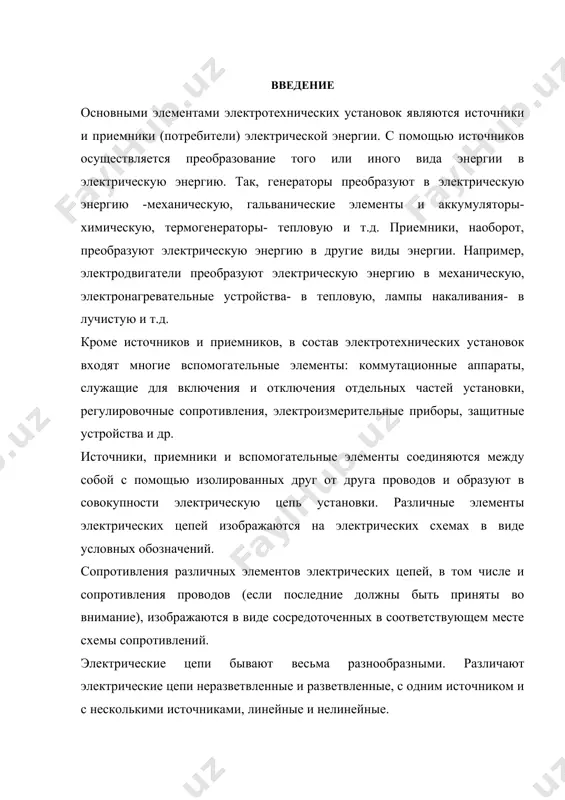

1411657669_59430.doc линейные электрические цепи постоянного тока план 1. введение 2. електрическая цепь, её элементы и их характеристика 3. основные законы электрической цепи постоянного тока введение основными элементами электротехнических установок являются источники и приемники (потребители) электрической энергии. с помощью источников осуществляется преобразование того или иного вида энергии в электрическую энергию. так, генераторы преобразуют в электрическую энергию -механическую, гальванические элементы и аккумуляторы-химическую, термогенераторы- тепловую и т.д. приемники, наоборот, преобразуют электрическую энергию в другие виды энергии. например, электродвигатели преобразуют электрическую энергию в механическую, электронагревательные устройства- в тепловую, лампы накаливания- в лучистую и т.д. кроме источников и приемников, в состав электротехнических установок входят многие вспомогательные элементы: коммутационные аппараты, служащие для включения и отключения отдельных частей установки, регулировочные сопротивления, электроизмерительные приборы, защитные устройства и др. источники, приемники и вспомогательные элементы соединяются между собой с помощью изолированных друг от друга проводов и образуют в совокупности электрическую цепь установки. различные элементы электрических цепей изображаются на электрических схемах …

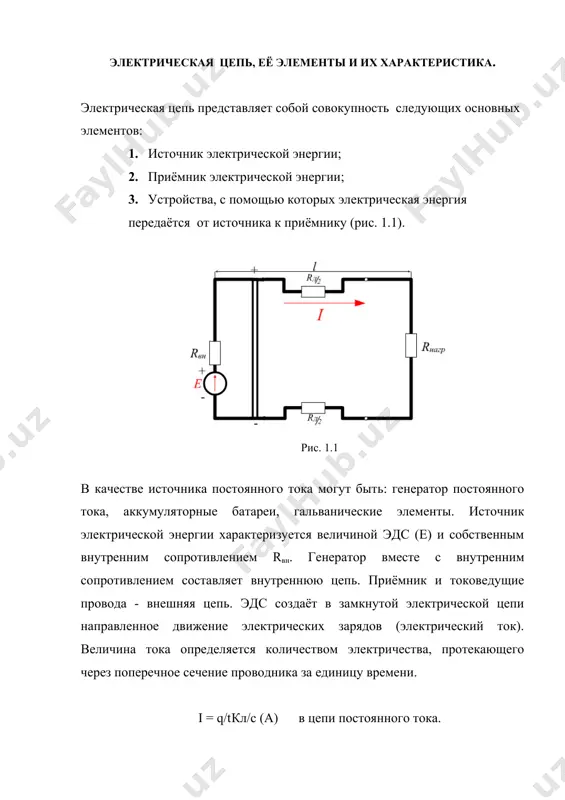

с помощью которых электрическая энергия передаётся от источника к приёмнику (рис. 1.1). рис. 1.1 в качестве источника постоянного тока могут быть: генератор постоянного тока, аккумуляторные батареи, гальванические элементы. источник электрической энергии характеризуется величиной эдс (е) и собственным внутренним сопротивлением rвн. генератор вместе с внутренним сопротивлением составляет внутреннюю цепь. приёмник и токоведущие провода - внешняя цепь. эдс создаёт в замкнутой электрической цепи направленное движение электрических зарядов (электрический ток). величина тока определяется количеством электричества, протекающего через поперечное сечение проводника за единицу времени. i = q/t кл/с (а) в цепи постоянного тока. i = dq/dt - в цепи переменного тока. «+» обозначается точка с более высоким потенциалом, «-» точка с более низким потенциалом. направление тока во внешней цепи от «+» к «-» , или от точки «1» к точке «2» . эдс- величина, создающая определенную разность потенциалов на зажимах источника и вызывающая ток в замкнутой цепи. разность потенциалов дает напряжение цепи (1 - …

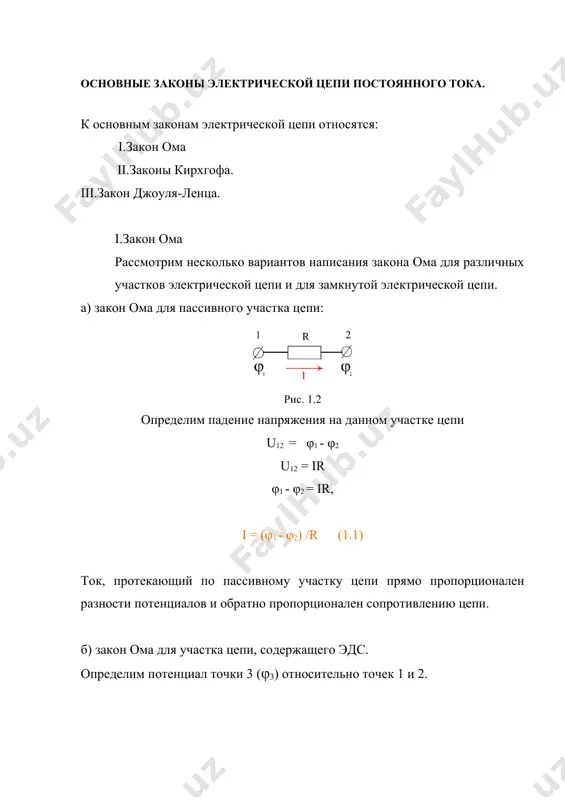

основные законы электрической цепи постоянного тока. к основным законам электрической цепи относятся: i.закон ома ii.законы кирхгофа. iii.закон джоуля-ленца. i.закон ома рассмотрим несколько вариантов написания закона ома для различных участков электрической цепи и для замкнутой электрической цепи. а) закон ома для пассивного участка цепи: рис. 1.2 определим падение напряжения на данном участке цепи u12 = (1 - (2 u12 = ir (1 - (2 = ir, i = ((1 - (2) /r (1.1) ток, протекающий по пассивному участку цепи прямо пропорционален разности потенциалов и обратно пропорционален сопротивлению цепи. б) закон ома для участка цепи, содержащего эдс. определим потенциал точки 3 (φ3) относительно точек 1 и 2. φ рис.1.3 (3 = (1 + e (3 = (2 + ir (1 + e = (2 + ir (1 - (2 + e = ir i = ((1 - (2 + e) / r (1.2) ток, протекающий по участку цепи, содержащему эдс, прямо пропорционален …

потенциал точки (1 относительно этой же точки. (1 - i1r1 - e1 + i2r2 + e2 + i2r3 + i3r4 - e3 - i4r5 = (1 - e + e - e = (е = i1r1 - i2r2 - i2r3 - i3r4 +i4r5 = ( ir (е = ( ir (1.5) iii.закон джоуля-ленца. баланс мощности. при прохождении тока по участку цепи с сопротивлением r происходит превращение электрической энергии в тепловую. количество тепла, выделяемое при этом, прямо пропорционально квадрату тока, сопротивлению и времени, в течении которого этот ток проходит по участку цепи. рис. 1.7 q =0,24 i2rt (кал) q = i2rt (дж). w= i2rt (1.6) электрическая мощность- это количество электрической энергии, превращаемой в тепло за 1сек. p = w/t p =i2r i = u/r p = u2/r p = ui - основное выражение. составим баланс мощности: рис. 1.8 запишем выражение для данного контура по 2-му закону кирхгофа. e = irвн + …
