1540975436_72837.docx r f r f r f x kx y ky z kz = = = å å å , , , r r r r r r r r r r x y z x y z = + + = = = 2 2 2 ; cos ; cos ; cos ; a b g r r r r r r r x y x y = + = = 2 2 ; cos ; cos ; a b r f f f f = + + 1 2 2 2 1 1 2 2 cos a r = + - = = = - 10 24 26 5 13 12 13 2 2 ( ) cos ; cos ; h; a b ad r r r r x y z = + + 2 2 2 ; f f f kx ky kz å å å = …

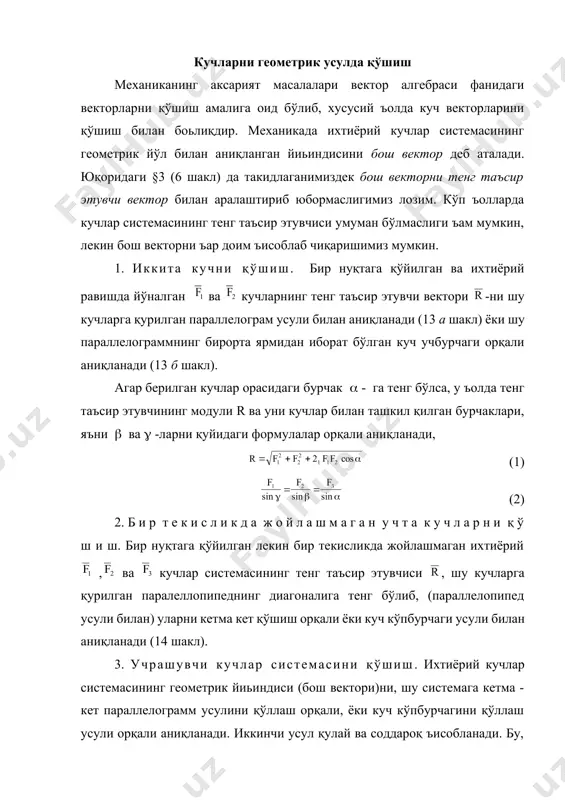

берилган кучлар орасидаги бурчак - га тенг бўлса, у ъолда тенг таъсир этувчининг модули r ва уни кучлар билан ташкил қилган бурчаклари, яъни ва -ларни қуйидаги формулалар орқали аниқланади, (1) (2) 2. б и р т е к и с л и к д а ж о й л а ш м а г а н у ч т а к у ч л а р н и қ ў ш и ш. бир нуқтага қўйилган лекин бир текисликда жойлашмаган ихтиёрий , ва кучлар системасининг тенг таъсир этувчиси , шу кучларга қурилган паралеллопипеднинг диагоналига тенг бўлиб, (параллелопипед усули билан) уларни кетма кет қўшиш орқали ёки куч кўпбурчаги усули билан аниқланади (14 шакл). 3. учрашувчи кучлар системасини қўшиш. ихтиёрий кучлар системасининг геометрик йиьиндиси (бош вектори)ни, шу системага кетма - кет параллелограмм усулини қўллаш орқали, ёки куч кўпбурчагини қўллаш усули орқали аниқланади. иккинчи усул қулай ва соддароқ ъисобланади. бу, яъни куч кўпбурчаги …

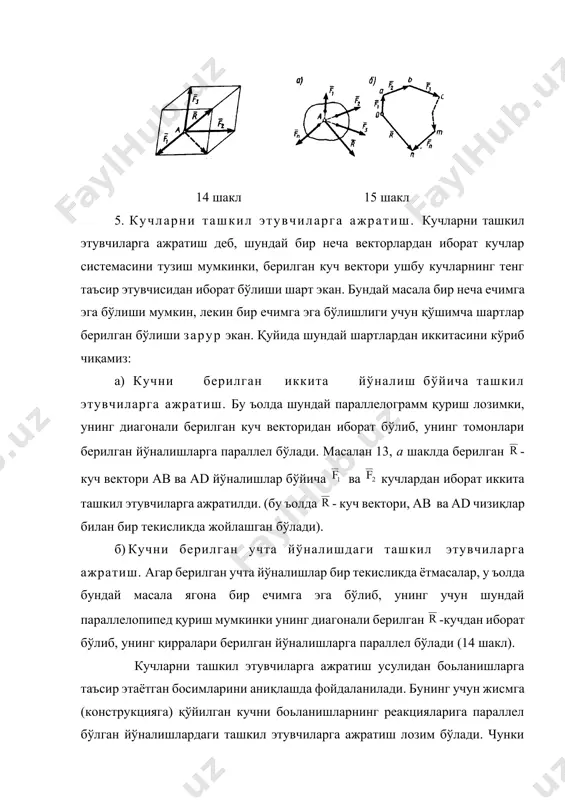

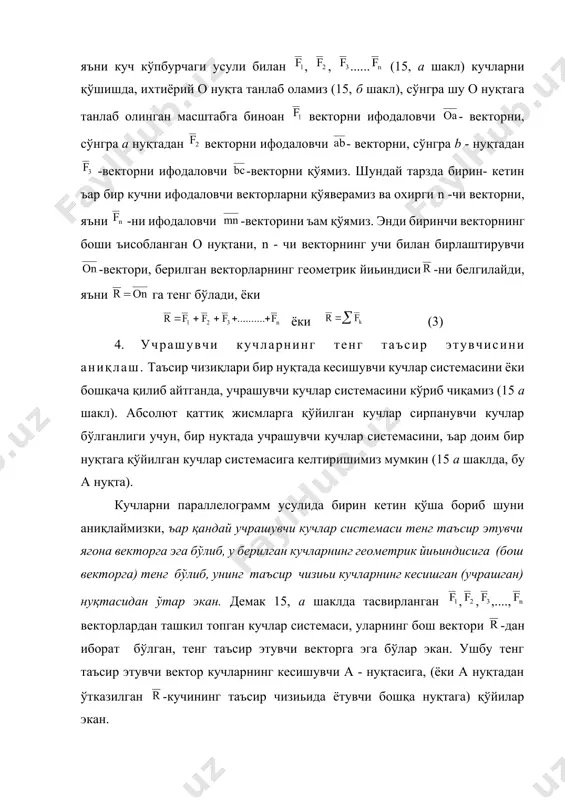

чи кучлар системаси тенг таъсир этувчи ягона векторга эга бўлиб, у берилган кучларнинг геометрик йиьиндисига (бош векторга) тенг бўлиб, унинг таъсир чизиьи кучларнинг кесишган (учрашган) нуқтасидан ўтар экан. демак 15, а шаклда тасвирланган ,,,...., векторлардан ташкил топган кучлар системаси, уларнинг бош вектори -дан иборат бўлган, тенг таъсир этувчи векторга эга бўлар экан. ушбу тенг таъсир этувчи вектор кучларнинг кесишувчи а - нуқтасига, (ёки а нуқтадан ўтказилган -кучининг таъсир чизиьида ётувчи бошқа нуқтага) қўйилар экан. 14 шакл 15 шакл 5. кучларни ташкил этувчиларга ажратиш. кучларни ташкил этувчиларга ажратиш деб, шундай бир неча векторлардан иборат кучлар системасини тузиш мумкинки, берилган куч вектори ушбу кучларнинг тенг таъсир этувчисидан иборат бўлиши шарт экан. бундай масала бир неча ечимга эга бўлиши мумкин, лекин бир ечимга эга бўлишлиги учун қўшимча шартлар берилган бўлиши зарур экан. қуйида шундай шартлардан иккитасини кўриб чиқамиз: а) кучни берилган иккита йўналиш бўйича ташкил этувчиларга ажратиш. бу ъолда шундай параллелограмм қуриш лозимки, …

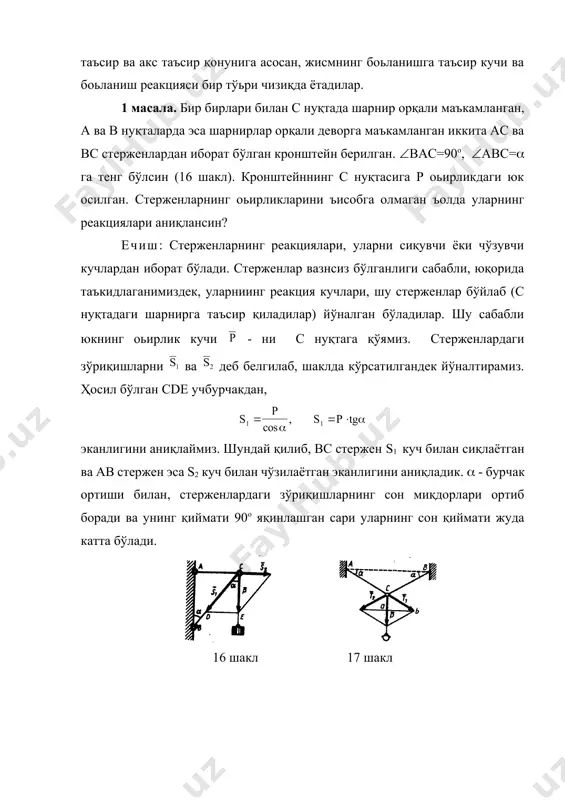

ки таъсир ва акс таъсир қонунига асосан, жисмнинг боьланишга таъсир кучи ва боьланиш реакцияси бир тўьри чизиқда ётадилар. 1 масала. бир бирлари билан с нуқтада шарнир орқали маъкамланган, а ва в нуқталарда эса шарнирлар орқали деворга маъкамланган иккита ас ва вс стерженлардан иборат бўлган кронштейн берилган. вас=90о, авс= га тенг бўлсин (16 шакл). кронштейннинг с нуқтасига р оьирликдаги юк осилган. стерженларнинг оьирликларини ъисобга олмаган ъолда уларнинг реакциялари аниқлансин? ечиш: стерженларнинг реакциялари, уларни сиқувчи ёки чўзувчи кучлардан иборат бўлади. стерженлар вазнсиз бўлганлиги сабабли, юқорида таъкидлаганимиздек, уларниинг реакция кучлари, шу стерженлар бўйлаб (с нуқтадаги шарнирга таъсир қиладилар) йўналган бўладилар. шу сабабли юкнинг оьирлик кучи - ни с нуқтага қўямиз. стерженлардаги зўриқишларни ва деб белгилаб, шаклда кўрсатилгандек йўналтирамиз. ҳосил бўлган cde учбурчакдан, эканлигини аниқлаймиз. шундай қилиб, вс стержен s1 куч билан сиқлаётган ва ав стержен эса s2 куч билан чўзилаётган эканлигини аниқладик. - бурчак ортиши билан, стерженлардаги зўриқишларнинг сон миқдорлари ортиб боради ва …

ларнинг аналитик усулда берилиши ва уларни қўшиш. статика масалаларини аналитик усулда ечиш, кучни ўққа проекциялаш тушунчасига асосланган. кучнинг (ёки ъар қандай векторнинг) бирор ўққа проекцияси, шу кучнинг модулини ўқнинг мусбат йўналиши билан куч вектори орасидаги бурчакнинг косинусига кўпайтмасига тенг бўлган алгебраик қийматга айтилади. агар шу бурчак ўткир бўлса, - проекция мусбат ишорали бўлади, ўтмас бўлса - проекция манфий ишорали бўлади. агар шу куч ўққа перпендикуляр ъолда йўналган бўлса, унинг проекцияси нолга тенг бўлади. масалан, 18 шаклда тасвирланган кучларнинг проекциялари қуйидагича бўлади, (4) 18 шакл. - кучнинг оxy текисликка проекцияси деб, - векторининг боши ва охиридан шу текисликка туширилган проекцияларининг орасидаги векторга айтилади (19 шакл). шундай қилиб, кучнинг ўққа проекциясидан фарқли равишда, кучнинг текисликка проекцияси вектор қиймат экан, чунки унинг сон қийматидан ташқари, шу оxy текисликда маълум йўналишга эга бўлади. (кучнинг ўққа проекцияси скаляр қийматдан иборат -тарж). кучнинг текисликка проекциясининг модули fxy=fcоs, бу ерда - берилган куч вектори - билан, унинг …
