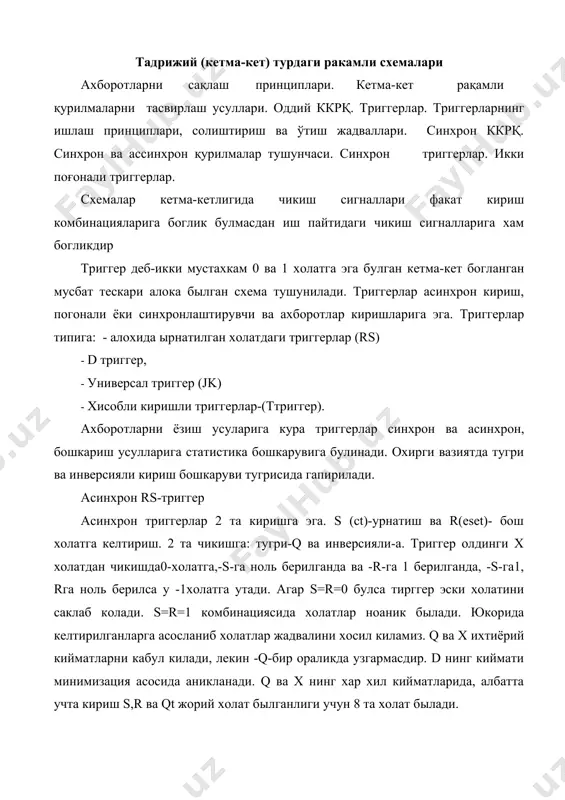

1584171637.doc тадрижий кетма кет турдаги ракамли схемалари режа: 1. тадрижий (кетма-кет) турдаги ракамли схемалари 2.бистабил ячейкалар тадрижий (кетма-кет) турдаги ракамли схемалари ахборотларни сақлаш принциплари. кетма-кет рақамли қурилмаларни тасвирлаш усуллари. оддий ккрқ. триггерлар. триггерларнинг ишлаш принциплари, солиштириш ва ўтиш жадваллари. синхрон ккрқ. синхрон ва ассинхрон қурилмалар тушунчаси. синхрон триггерлар. икки поғонали триггерлар. схемалар кетма-кетлигида чикиш сигналлари факат кириш комбинацияларига боглик булмасдан иш пайтидаги чикиш сигналларига хам богликдир триггер деб-икки мустахкам 0 ва 1 холатга эга булган кетма-кет богланган мусбат тескари алока былган схема тушунилади. триггерлар асинхрон кириш, погонали ёки синхронлаштирувчи ва ахборотлар киришларига эга. триггерлар типига: - алохида ырнатилган холатдаги триггерлар (rs) · d триггер, · универсал триггер (jk) · хисобли киришли триггерлар-(ттриггер). ахборотларни ёзиш усуларига кура триггерлар синхрон ва асинхрон, бошкариш усулларига статистика бошкарувига булинади. охирги вазиятда тугри ва инверсияли кириш бошкаруви тугрисида гапирилади. асинхрон rs-триггер асинхрон триггерлар 2 та киришга эга. s (ct)-урнатиш ва r(eset)- бош холатга келтириш. 2 …

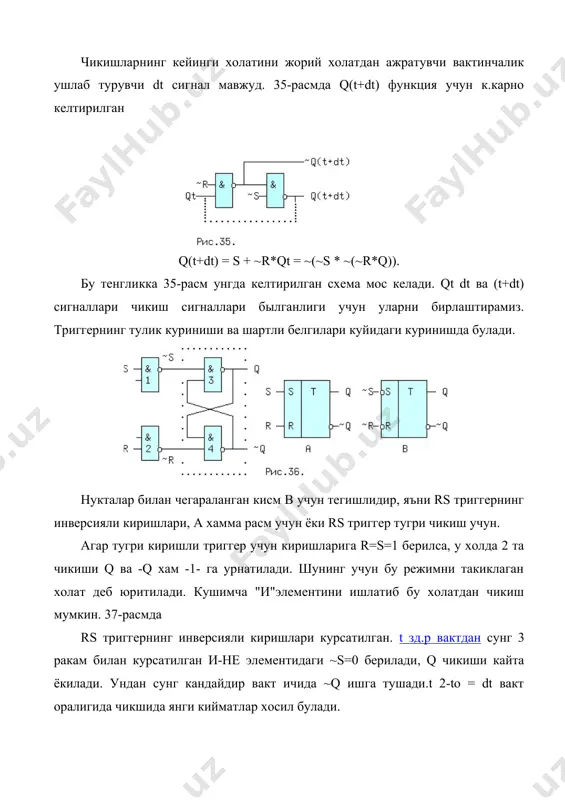

(~r*q)). бу тенгликка 35-расм унгда келтирилган схема мос келади. qt dt ва (t+dt) сигналлари чикиш сигналлари былганлиги учун уларни бирлаштирамиз. триггернинг тулик куриниши ва шартли белгилари куйидаги куринишда булади. нукталар билан чегараланган кисм в учун тегишлидир, яъни rs триггернинг инверсияли киришлари, а хамма расм учун ёки rs триггер тугри чикиш учун. агар тугри киришли триггер учун киришларига r=s=1 берилса, у холда 2 та чикиши q ва -q хам -1- га урнатилади. шунинг учун бу режимни такиклаган холат деб юритилади. кушимча "и"элементини ишлатиб бу холатдан чикиш мумкин. 37-расмда rs триггернинг инверсияли киришлари курсатилган. t зд.р вактдан сунг 3 ракам билан курсатилган и-не элементидаги ~s=0 берилади, q чикиши кайта ёкилади. ундан сунг кандайдир вакт ичида ~q ишга тушади.t 2-to = dt вакт оралигида чикшида янги кийматлар хосил булади. -r = о булганда хам шу холат такрорланади, лекин-q биринчи былиб ёнади. хулоса килиб айтиш мумкинки кириш сигналларининг узгариши dt вактдан олдин бажарилиши мумкин …

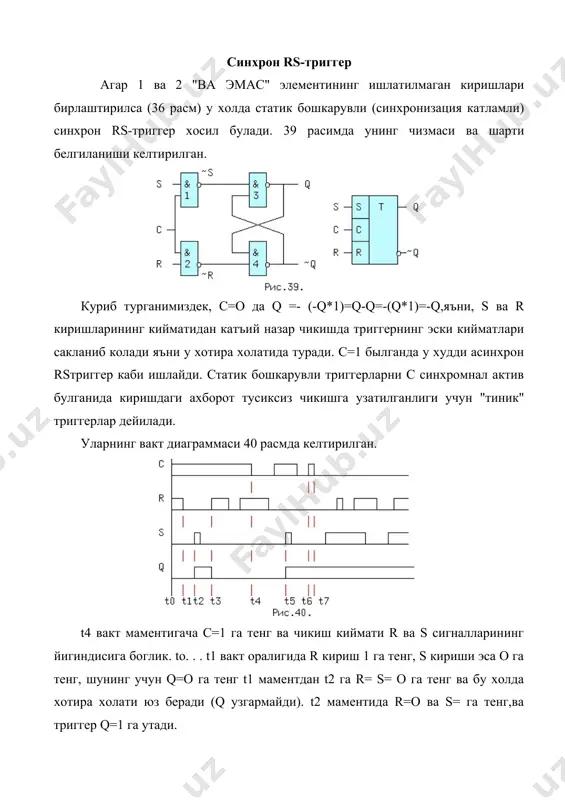

ирлаштирилса (36 расм) у холда статик бошкарувли (синхронизация катламли) синхрон rs-триггер хосил булади. 39 расимда унинг чизмаси ва шарти белгиланиши келтирилган. куриб турганимиздек, с=о да q =- (-q*1)=q-q=-(q*1)=-q,яъни, s ва r киришларининг кийматидан катъий назар чикишда триггернинг эски кийматлари сакланиб колади яъни у хотира холатида туради. с=1 былганда у худди асинхрон rsтриггер каби ишлайди. статик бошкарувли триггерларни с синхромнал актив булганида киришдаги ахборот тусиксиз чикишга узатилганлиги учун "тиник" триггерлар дейилади. уларнинг вакт диаграммаси 40 расмда келтирилган. t4 вакт маментигача с=1 га тенг ва чикиш киймати r ва s сигналларининг йигиндисига боглик. tо. . . t1 вакт оралигида r кириш 1 га тенг, s кириши эса о га тенг, шунинг учун q=о га тенг t1 маментдан t2 га r= s= o га тенг ва бу холда хотира холати юз беради (q узгармайди). t2 маментида r=o ва s= га тенг,ва триггер q=1 га утади. бу холат s сигнали тугагунча ва t3 вакт …

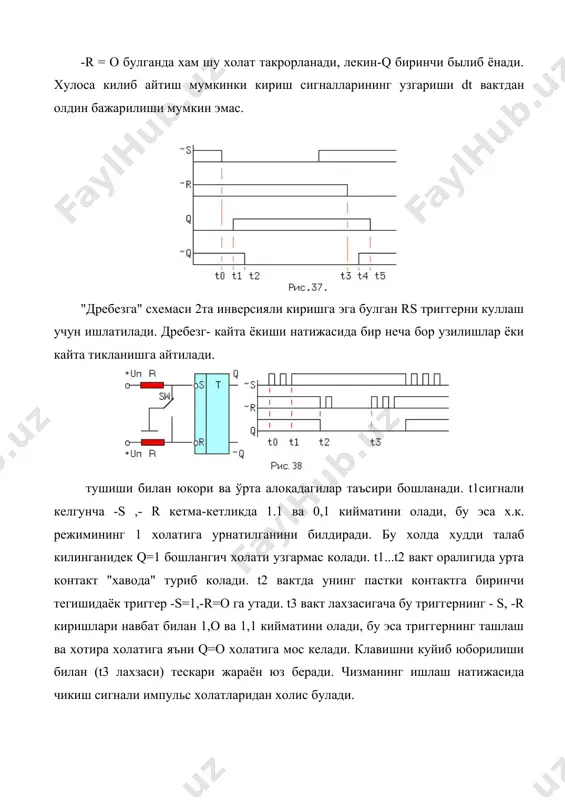

енгламада -(d*l)*l урнига -(d*l)*l=(-d--l)*l =-d*l куйилса, rs- триггер ёрдамида курилган d-триггер курилади, лекин кушимча инвертор пайдо булади. 42расимда асинхрон инверс-s ва-r урнатиш ва тозалаш киришли (чизмада иккитали чизиклар билан курсатилган) триггер чизмаси берилган. агар-sга актив о сигнали берилса,-rга эса 1 берилса,у холда колган киришлардан катъий назар 3-элемент чикишидаги q=1га тенг.худди шу сабабли 2-элемент чикишида хам q=1. учала 1 сигнали 4-элемент киришида бирлашиб, унинг чикишида о ни пайдо килади.бу ноль 3-элементга кириб унинг холатини тасдиклайди, ва триггер 1га утади. d ва l сигналлари бу процесига таъсир килмайди. шу сабабли-s ва- r асинхрон киришлари биринчи навбатли приоритетга эга. асинхрон алокаларнинг симестрик куринишга эгалиги сабабли -s=1 ва-r=o, яъни триггернинг q=o га утиши хам юкорида айтиб утилганидек юз беради.синхрон урнатиш синхрон тозаланишни-s ва -r киришли d-триггер тенгламаси куйидаги куринишга эга. q(t+dt) = s + ~r * (~l*qt + l*d + d*qt). (27) бу тенгламада кавсгача асинхрон rs-триггер тенгламаси, кавс ичида эса синхрон d-триггер тенгламаси …

бу триггер статик d-триггердан l (с) кириш хусусиятлари билан фарк килади. ахборотни ёзиш факат l сигналининг о дан 1га утиш моментида юз беради. l= o , l=1 нинг доимий холатида ёки унинг манфий утишида триггер олдинги ахборотни саклаб туради, яъни " тиниклик" хусусиятига эга (7 холатлар жадвалини каранг). саноатда чикарилаётган триггерлар урнатиш ва тозалашли-s ва-r асинхрон инверс киришлари билан тулдирилади. (43-расм) q вах- ихтиёрий кийматни эгалайди, лекин q бир сатр давомида узгармасдир. чизмаларда d- триггернинг тугри динамик киришлари эгри чизик ёки ичкарига караган стрелка билан белгиланади. динамик киришли триггерларнинг вакт диограммаси анча фарк килади.бунда статик бошкарувли d-триггерда асинхрон киришининг ишлаши бир хил булгани учун вакт диограммасида улар курсатилмаган. (44 расм). универсал jк-триггер jk-триггер i ва к икки ахборот, тактдинамик, кушимча инверс булган, урнатиш ва тозалашли киришларга эгадир. унинг холатлар жадвали куйидаги куринишга эга: 8жадвал. q ва х ихтиёрий кийматни эгаллайди. лекин q бир сатр давомида узгармасдир. ахборотни ёзиш тозалаш (-r) …
