программалаштириладиган кетма-кет алоқа интерфейси(пси) кр580вв51

DOC 152,5 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1

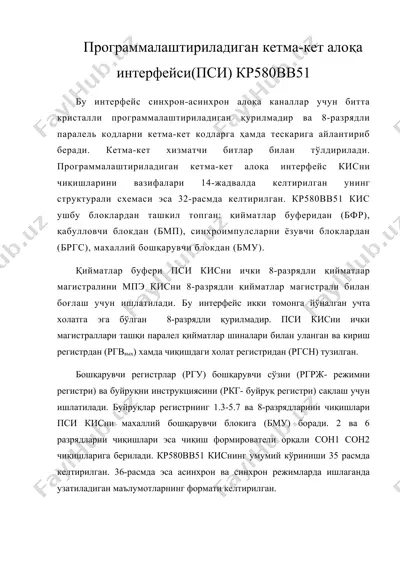

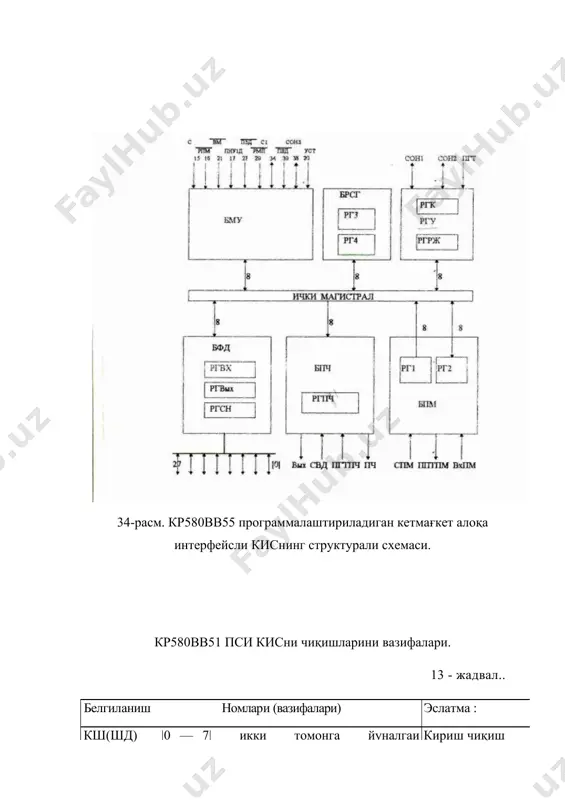

1404134929_51438.doc программалаштириладиган кетма-кет алоқа интерфейси(пси) кр580вв51 бу интерфейс синхрон-асинхрон алоқа каналлар учун битта кристалли программалаштириладиган қурилмадир ва 8-разрядли паралель кодларни кетма-кет кодларга ҳамда тескарига айлантириб беради. кетма-кет хизматчи битлар билан тўлдирилади. программалаштириладиган кетма-кет алоқа интерфейс кисни чиқишларини вазифалари 14-жадвалда келтирилган унинг структурали схемаси эса 32-расмда келтирилган. кр580вв51 кис ушбу блоклардан ташкил топган: қийматлар буферидан (бфр), қабулловчи блокдан (бмп), синхроимпулсларни ёзувчи блоклардан (бргс), махаллий бошқарувчи блокдан (бму). қийматлар буфери пси кисни ички 8-разрядли қийматлар магистралини мпэ кисни 8-разрядли қийматлар магистрали билан боғлаш учун ишлатилади. бу интерфейс икки томонга йўналган учта холатга эга бўлган 8-разрядли қурилмадир. пси кисни ички магистраллари ташқи паралел қийматлар шиналари билан уланган ва кириш регистрдан (ргввых) хамда чиқишдаги холат регистридан (ргсн) тузилган. бошқарувчи регистрлар (ргу) бошқарувчи сўзни (ргрж- режимни регистри) ва буйруқни инструкциясини (ркг- буйруқ регистри) сақлаш учун ишлатилади. буйруқлар регистрнинг 1.3-5.7 ва 8-разрядларини чиқишлари пси кисни махаллий бошқарувчи блокига (бму) боради. 2 ва 6 разрядларни чиқишлари эса …
2

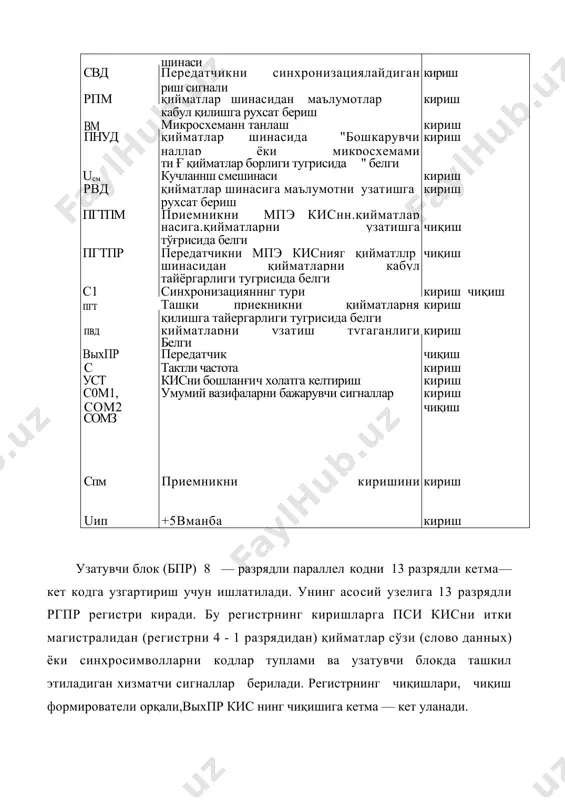

- кириш наллар ёки микросхемами хола- ти ғ қийматлар борлиги тугрисида " белги ucм кучланнш смешинаси кириш рвд қийматлар шинасига маълумотни узатишга кириш рухсат бериш пгтпм приемникни мпэ киснн.қийматлар ши- насига.қийматларни узатишга тайёрлиги чиқиш тўғрисида белги пгтпр передатчикни мпэ киснияг қийматллр чиқиш шинасидан қийматларни кабул қилишга тайёргарлиги тугрисида белги с1 синхронизациянннг тури кириш чиқиш пгт ташки приекникни қийматларня кабул кириш қилишга тайергарлиги тугрисида белги пвд қийматларни узатиш тугаганлиги тугрисида кириш белги выхпр передатчик чиқиш с тактли частота кириш уст кисни бошланғич холатга келтириш кириш с0м1, умумий вазифаларни бажарувчи сигналлар кириш сом2 чиқиш сомз спм приемникни киришини синхронизациялаш кириш uип +5вманба кириш узатувчи блок (бпр) 8 — разрядли параллел кодни 13 разрядли кетма— кет кодга узгартириш учун ишлатилади. унинг асосий узелига 13 разрядли ргпр регистри киради. бу регистрнинг киришларга пси кисни итки магистралидан (регистрни 4 - 1 разрядидан) қийматлар сўзи (слово данных) ёки синхросимволларни кодлар туплами ва узатувчи блокда ташкил этиладиган …
3

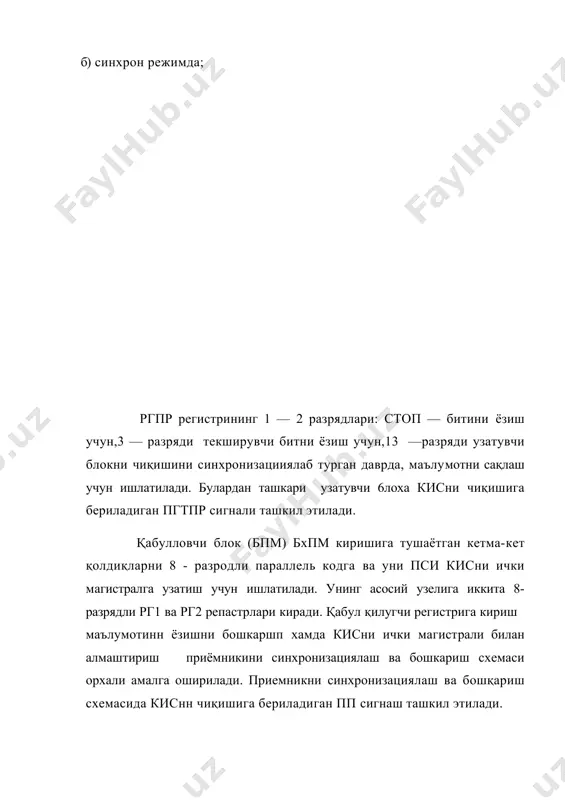

маси орхали амалга оширилади. приемникни cинхронизациялаш ва бошқариш схемасида киснн чиқишига бериладиган пп сигнаш ташкил этилади. синхроимпулслар регистрни блока (бргс) иккита 6иринчи иккинчи синхроимиульсларни 8 — разрядли ргз на рг4 регистларидан ҳамда қабулловчи регистрдан ички магистрал орқали келаётган синхробелгилар билан регистрларга ёзилган синхросимволларни таккословчи схемадан ташкил топган.таккослашнинг натижаси бошқарувчи схемага берилади. махаллий бошкарувчи блок (бму).пси кисни олинган инструкция асосида ишлашини таъминлайди. бмунинг таркибига ушбу схемалар киради: бошкарувчи схема; фазаларни ташкил этувчи схема; нолга келтирувчи схема; ички магистрални зарядлаб турувчи схема, ҳамда автосмешения схемаси. пси кис бир нечта режимларда ишлаши мумкин. 1.асинхрон узатиш/кабул килиш режимида. 2.синхрон узатиш/кабул к.илиш режимида. асинхрон режимида қийматларни узатишда мпэ кис ташки қийматлар шинасидан (шд) пси кисни киритиш чиқариш буферига қийматлар ёзилади ва ички магистраль оркали передатчикке (узатувчига) берилади.узатувчи блокда параллеель коддан узатувчи микросхемани выхпр чикишигп бериладиган кетма—кет сигналлар ташкил этилади. кетма —кет сигналларни (посилкаларни) формати қуйидагичадир 34.а - расм: стартли разрядидап кейин кийматларни разрядларни жойлашади, ундан …
4

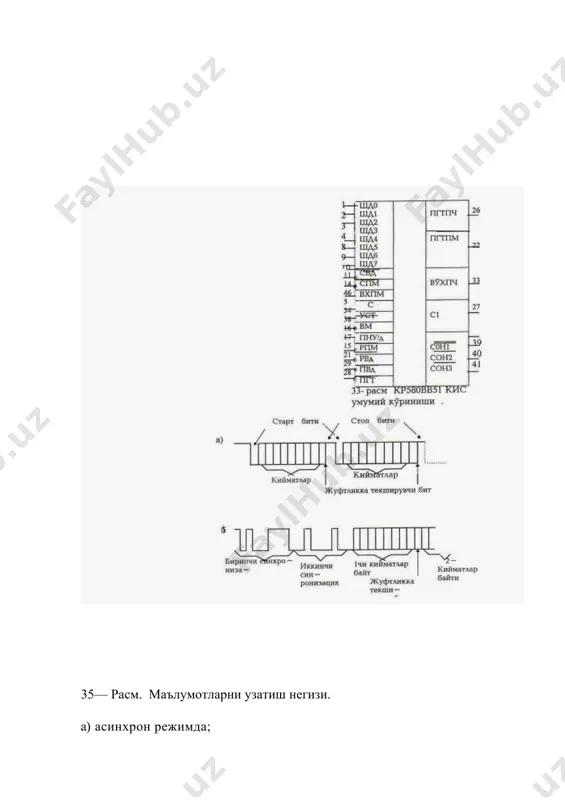

асига тушади. синхрон режимда передатчик ушбу сигналларни (посилкаларни) ташкил этади: 1-чи синхросимвол, ундан кейин 2-чи синхросимвол ва қийматларни разрядлари узатилади. синхросимволларни сони 1- ёки 2- режимни инструкциясига асосан ташкил этилади. передатчикни автоматик равишда синхросимволларни кодини ташкил этади ва кетма-кет қийматлар посилкаларини передатчикнинг выхпр чиқишига узатади. посилкаларнинг узатилиш частоталари свд киришига берилаётган синхросимвлоларнинг частотасига баробардир. синхрон қабул қилиш ташқи ва ички синхронизациялаш орқали бўлиш мумкин. ташқи синхронизациялашда ташқи синхроимпулсларни (спм) вхпм киришларга транслация қилишничақирувчи бмуни киришига с1 синхросигнали берилади. с1 сигналини узунлиги спм синхросигналини такрорланиш давридан кам бўлмаслиги керак. ички синхронизацияда пси кисни ишлаши синхросимволларни излашдан бошланади. маълумотлар вхпм кириўидан рг1 приёмникига тушади ва унинг қийматлари бргс (рг3) 1- синхросимвол регистрини қиймати билан солиштирилади. агарда ишлаш режими иккита синхросимволга программалаштирилган бўлса у ҳолда синхросимволнинг ва приёмникнинг иккала регистрлари ўхшаш ишлайди.таққослаш натижаси қониқарли бўлса қийматларни қабул қилиш бошланади, у ҳолда маҳаллий бошқарувчи блокнинг с1 чиқишига қийматларни қабул қилиш бошланганлиги тўғрисида “1” маълумотни …
5
программалаштириладиган кетма-кет алоқа интерфейси(пси) кр580вв51 - Page 5

Хотите читать дальше?

Скачайте полный файл бесплатно через Telegram.

Скачать полный файл

О "программалаштириладиган кетма-кет алоқа интерфейси(пси) кр580вв51"

1404134929_51438.doc программалаштириладиган кетма-кет алоқа интерфейси(пси) кр580вв51 бу интерфейс синхрон-асинхрон алоқа каналлар учун битта кристалли программалаштириладиган қурилмадир ва 8-разрядли паралель кодларни кетма-кет кодларга ҳамда тескарига айлантириб беради. кетма-кет хизматчи битлар билан тўлдирилади. программалаштириладиган кетма-кет алоқа интерфейс кисни чиқишларини вазифалари 14-жадвалда келтирилган унинг структурали схемаси эса 32-расмда келтирилган. кр580вв51 кис ушбу блоклардан ташкил топган: қийматлар буферидан (бфр), қабулловчи блокдан (бмп), синхроимпулсларни ёзувчи блоклардан (бргс), махаллий бошқарувчи блокдан (бму). қийматлар буфери пси кисни ички 8-разрядли қийматлар магистралини мпэ кисни 8-разрядли қийматлар магистрали билан боғлаш учун ишлатилади. бу интерфе...
