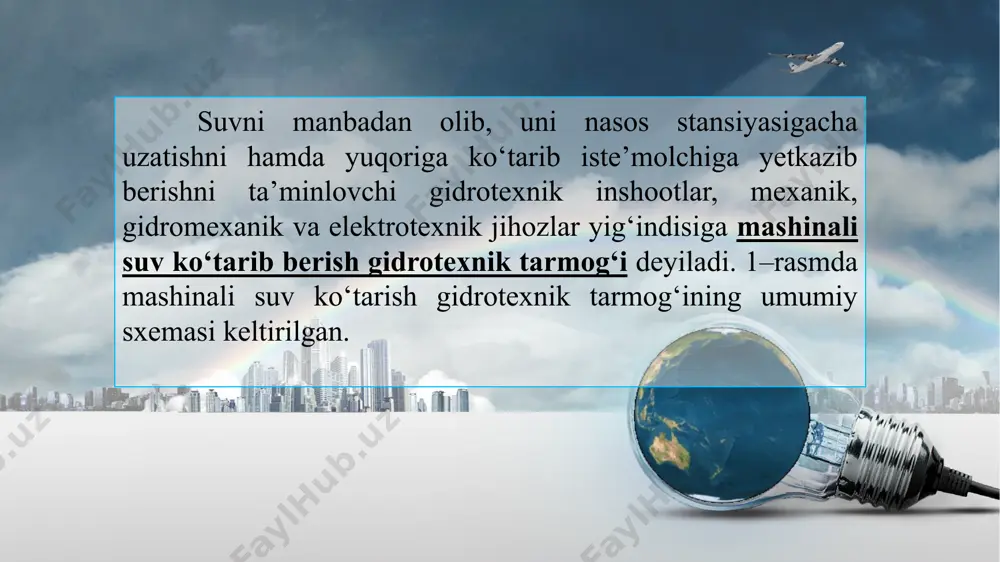

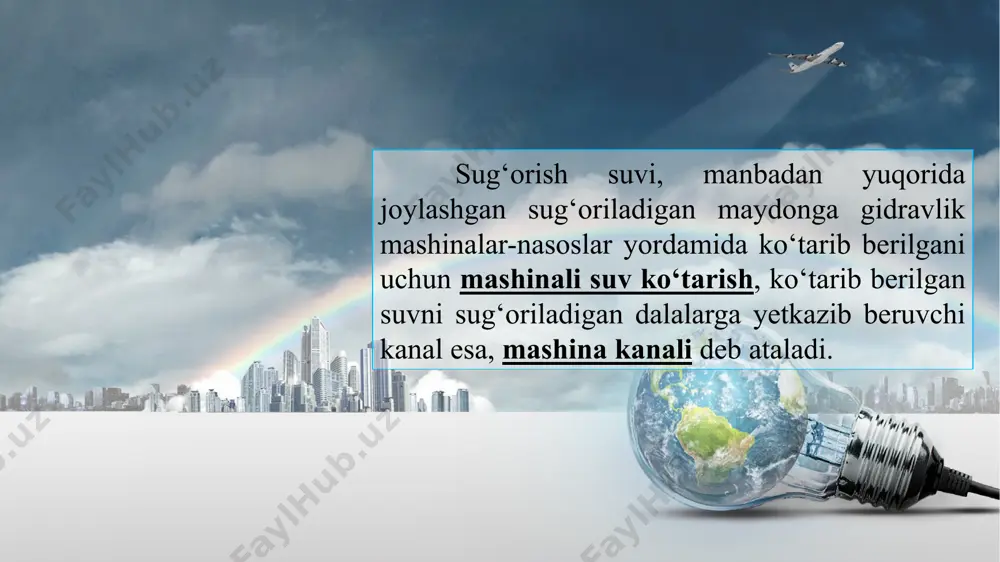

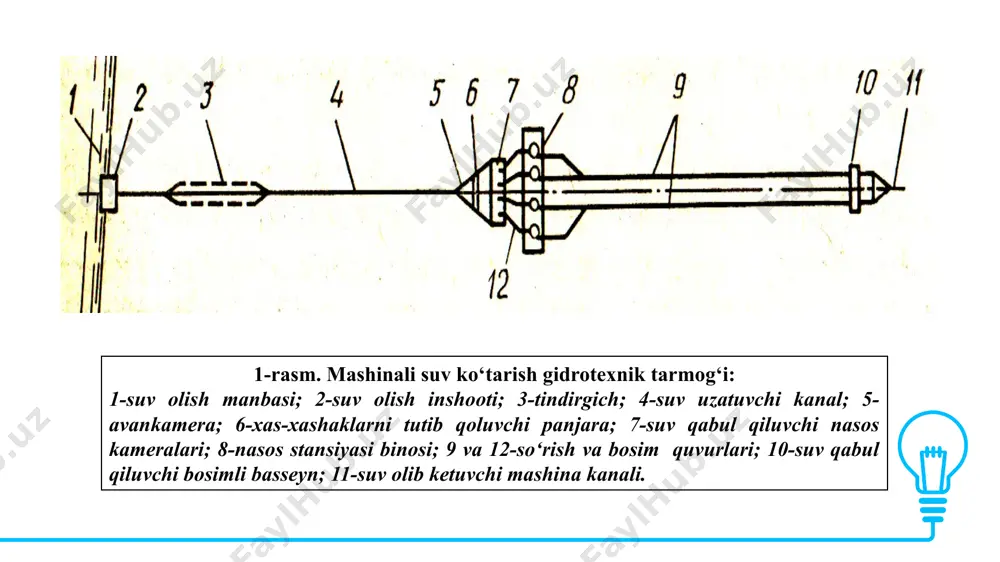

1685960473.pptx /docprops/thumbnail.jpeg nasos stansiya gidrobo‘g‘ini sxemasi va tarkibini tanlash nasos stansiya gidrobo‘g‘ini sxemasi va tarkibini tanlash reja: sug‘orish tizimlaridagi gidrotexnika inshootlari nasos stansiyasi va stansiya oldi gidrotexnika inshootlari. 3. nasos stansiyasining turlari va ularning klassifikatsiyasi. suvni manbadan olib, uni nasos stansiyasigacha uzatishni hamda yuqoriga ko‘tarib iste’molchiga yetkazib berishni ta’minlovchi gidrotexnik inshootlar, mexanik, gidromexanik va elektrotexnik jihozlar yig‘indisiga mashinali suv ko‘tarib berish gidrotexnik tarmog‘i deyiladi. 1–rasmda mashinali suv ko‘tarish gidrotexnik tarmog‘ining umumiy sxemasi keltirilgan. sug‘orish suvi, manbadan yuqorida joylashgan sug‘oriladigan maydonga gidravlik mashinalar-nasoslar yordamida ko‘tarib berilgani uchun mashinali suv ko‘tarish, ko‘tarib berilgan suvni sug‘oriladigan dalalarga yetkazib beruvchi kanal esa, mashina kanali deb ataladi. 1-rasm. mashinali suv ko‘tarish gidrotexnik tarmog‘i: 1-suv olish manbasi; 2-suv olish inshooti; 3-tindirgich; 4-suv uzatuvchi kanal; 5-avankamera; 6-xas-xashaklarni tutib qoluvchi panjara; 7-suv qabul qiluvchi nasos kameralari; 8-nasos stansiyasi binosi; 9 va 12-so‘rish va bosim quvurlari; 10-suv qabul qiluvchi bosimli basseyn; 11-suv olib ketuvchi mashina kanali. suv olish manbasi …

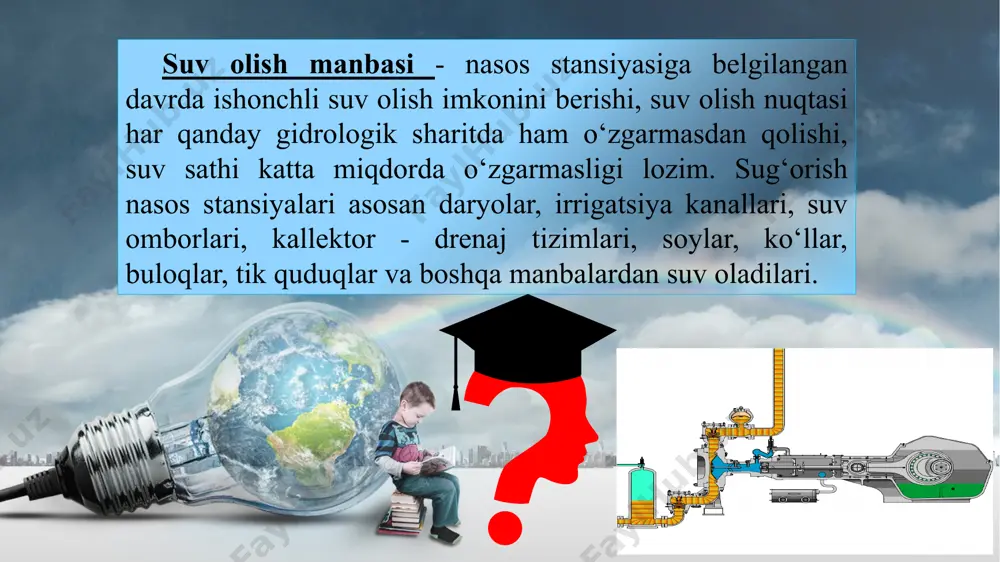

l oqiziqlarni ushlab qolishi, baliqlarning suv uzatuvchi kanalga tushmasligi-ni ta’minlashi, nasos stansiyasi inshootlarini ta’mirlash va tozalash paytida suvni o‘tkazmaydigan qurilma(moslama)larga ega bo‘lishi zarur. suv uzatish kanali – suv olish inshootidan tushayotgan suvni nasos stansiyasi avankamerasiga uzatadi. ochiq kanal yoki yopiq quvur ko‘rinishida bo‘lishi mumkin. nasos stansiyasining suv berish grafigiga mos belgilangan miqdordagi suvni yetkazib berishi lozim. bu inshootlarning o‘lchamlari va ish rejimi gidravlik hisoblar yordamida aniqlanadi. sening kelajaging bizning imkoniyat panjaralar – suv yuzida va suvga aralashib oqib kelayotgan har xil oqizoqlar va xas-xashaklarni tutib qolib, ularni nasos ichiga kirib qolib uning suv sarfini kamayishini va ishdan chiqishini oldini oluvchi moslamadir. panjaralar suv olish inshootiga, suv olib kelish kanalining avankameraga o‘tish qismiga va nasos kameralariga o‘rnatilishi mumkin. nasos kameralariga o‘rnatiladigan panjaralarning tirqishlari, suv olish inshootiga yoki olib kelish kanalining avankameraga o‘tish qismiga o‘rnatiladigan panjaralarining tirqishiga qaraganda kichikroq bo‘lib mayda oqizoqlarni tutib qolishga mo‘ljallangan. panjaralarda tutib qolingan oqizoqlar katta nasos stansiyalarida …

biga kirishi yoki nasos stansiyasiga suv olib boruvchi traktning qulay joyida yoki avankamerada joylashishi mumkin. nasos stansiyalarida ko‘plab qo‘llaniladigan bhqidan biri, baliq-larni yo‘lini to‘sadigan simto‘rli har xil shakldagi konstruksiyalardir. ular planda qiya, v yoki w shaklida o‘rnatilgan bo‘lishi mumkin. simto‘rlar bilan yo‘li to‘silgan baliqlar maxsus olib ketuvchi moslamalar orqali yana suv olish manbasiga chiqarib qo‘yiladi. –rasmda planda qiya va v shaklida tik o‘rnatilgan yassi simto‘rli baliqlarni himoya qilish-to‘sish inshootining konstruksiyasi keltirilgan (2-rasm). 2-rasm. suv olish inshootiga tik o‘rnatilgan yassi simto‘rli baliqlarni himoya qilish-to‘sish inshooti: a-qiyalatib o‘rnatilgan; b - v shaklida o‘rnatilgan; 1-olib keluvchi kanal; 2-tik o‘rnatilgan simto‘rli ekaran; 3-nasos stansiyasi; 4-baliqlarni olib ketuvchi qurilma simto‘r tirqishlari aylana yoki kvadrat shaklida bo‘lishi mumkin. 1–jadvalda baliqlarning o‘lchamlariga nisbatan aylana shaklidagi simto‘r tirqishlarining diametrlari keltirilgan. simto‘r tirqishlari kvadrat shaklida bo‘lsa, yuqoridagi o‘lchamlar, tirqishning diagonali bo‘yicha hisoblanadi. baliqlarning uzunligi, mm simto‘r tirqishlarning diametri, mm 12 15 20 30 40 50 60 70 1,5 2 …

shootidagi suv sathi o‘zgarishini hisobga olib loyha qilinadi. inshoot o‘lchamlari, so‘rish jarayoning normal holatda o‘tishini ta’minlashi zarur. so‘rish (uzatish) quvurlari – nasos kameralaridagi suvni nasos yorda-mida so‘rib-ko‘tarib, bosimli quvurga uzatadi. so‘rish quvurlari har bir nasos agregatiga bir donadan bo‘lishi yoki umumiy suv olish kollektoriga ulanishi mumkin. ularni suv sathiga nisbatan o‘rnatishda, nasos kameralari tubidagi loyqalarni so‘rmasligini hamda suv yuzasida so‘rish quvuriga havo olib kiruvchi uyurmalar hosil bo‘lmasligini ta’minlash zarur. nasos stansiyasi binosi - asosiy va yordamchi jihozlar, boshqaruv pulti, energiya taqsimlash qurilmalari, ustaxonalar, xizmat xonalari va boshqalarni o‘ziga joylashtiradigan bino hisoblanadi. bosim quvurlari - nasos agregatlari haydab berayotgan suvni, umumiy bosim quvurlariga yoki suv chiqarish bosimli inshootiga uzatadigan quvurlardir. bosim quvurlarini o‘rnatish sxemasi, eng kam gidravlik qarshiliklar hosil bo‘lishiga nisbatan ishlab chiqiladi. uning o‘lchamlari texnik-iqtisodiy hisoblar bilan aniqlanadi. umumiy bosim quvurlari – bir necha nasos agregatlari bosim quvurlaridagi suvni qabul qilib uni suv chiqarish bosimli inshootiga uzatadi. agar har bir …

lar maydonchasi ko‘kalamzorlashtirilgan hudud, yo‘llar, ko‘priklar, ichimlik suvi bilan ta’minlash qurilmalari, kanalizatsiya va issiqlik tarmoqlari, jala-yomg‘ir suvlarini yig‘uvchi kanallar, stansiya oldidagi maydon va boshqalar kirishi mumkin. nasos stansiyasining turlari va ularning klassifikatsiyasi. nasos stansiyalari quyidagi alomatlariga qarab klassifikatsiyalanadi. 1. vazifasiga ko‘ra 2. suv uzatish trassasida joylashishiga ko‘ra 3. suv olish manbasiga ko‘ra 4. qurilgan o‘rni bo‘yicha 5. tuzilishiga ko‘ra 6. to‘xtamaslik shartiga ko‘ra 7. gidrotexnik inshootlarning kattaligiga qarab. 8. suv sarfiga nisbatan (m3/s) 9. suv ko‘tarish balandligiga qarab (m). 1. vazifasiga ko‘ra 1. sug‘orish 2. zax qochirish-quritish 3. ichimlik suvi bilan ta’minlash 4. kanalizatsiya 2. suv uzatish trassasida joylashishiga ko‘ra 1.sug‘orish va zax qochirish stansiyalari uchun 2.trassa boshida 3.bir manbadan ikkinchisiga uzatuvchi 4.yopiq tarmoqlarga uzatuvchi 2.1qishloq xo‘jaligini suv bilan ta’minlash stansiyalari uchun 1.bosh yoki birinchi ko‘taruv 2.ikkinchi ko‘taruv 3.kuchaytiruvchi 4.aylantiruvchi 3. suv olish manbasiga ko‘ra 1.yer ustida (dengiz, daryo, kanal, suv omborlari, ko‘l, soy va h.k.) 2.yer ostida (shaxtali va …
