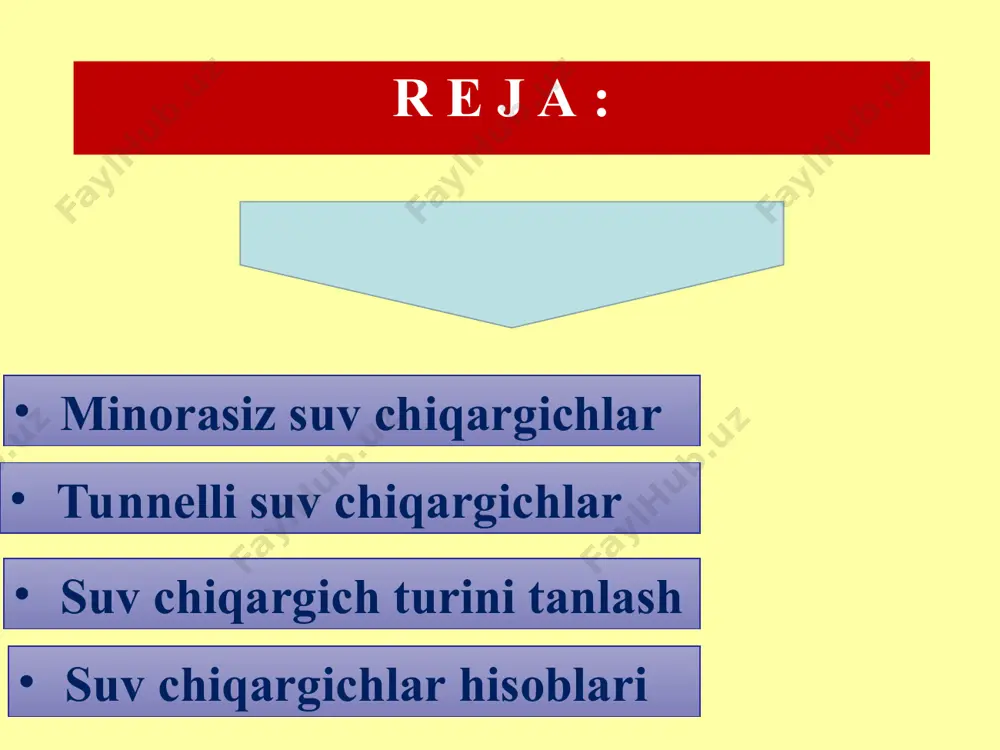

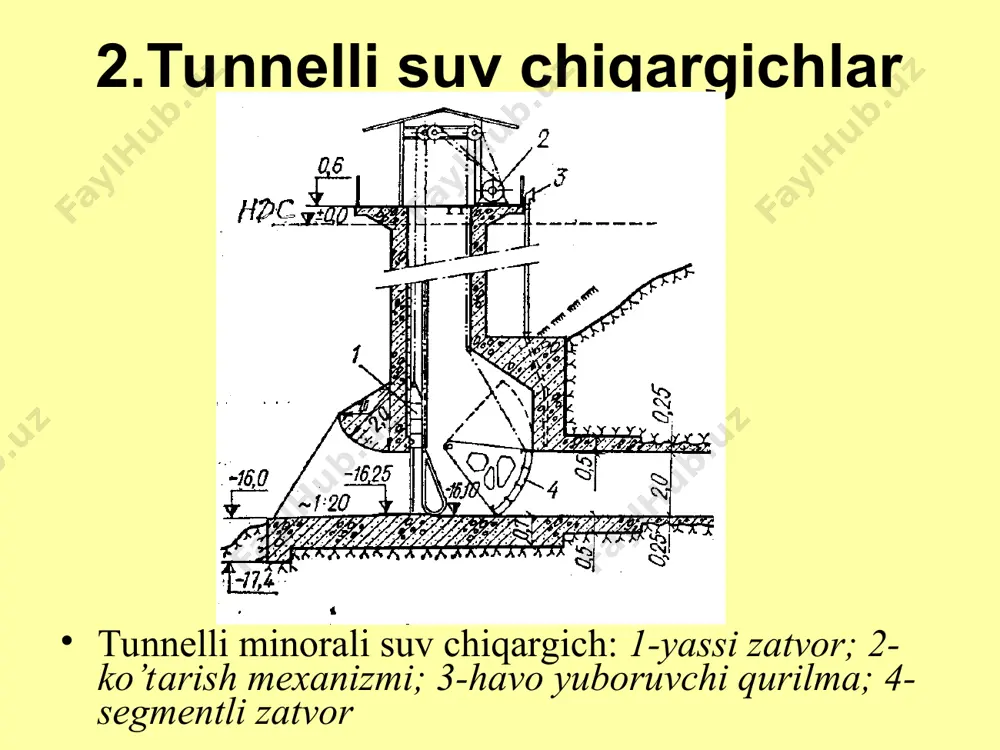

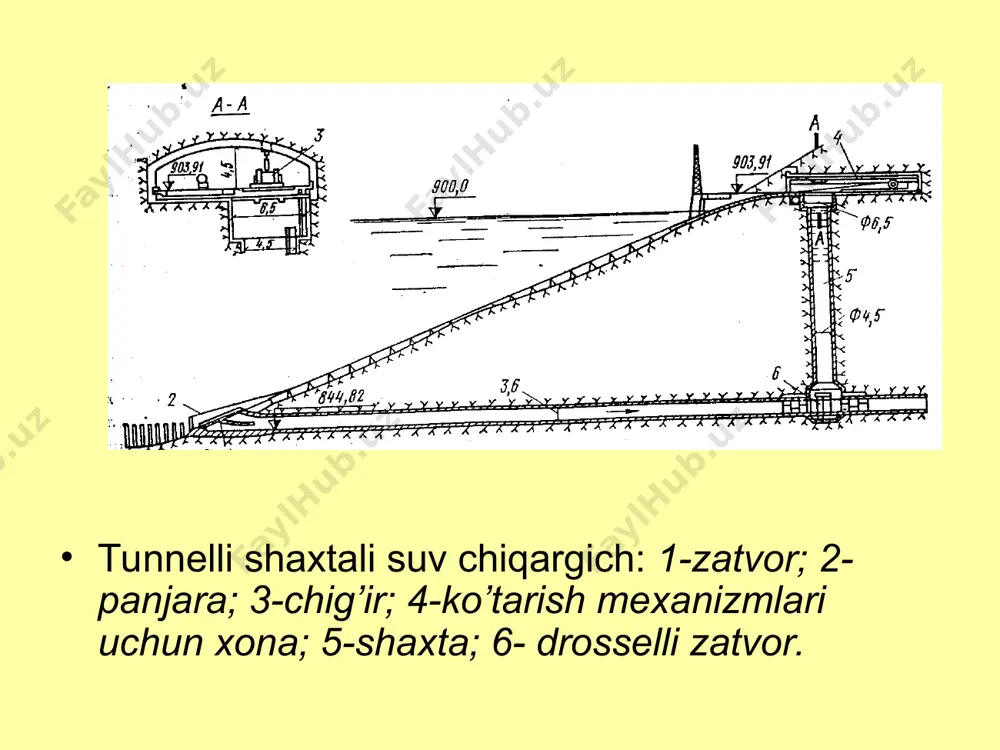

1686052664.ppt suv omboridagi inshootlar bo’g’ini. minorasiz va tunnelli suv chiqazgichlar gidrotexnika inshootlariga kirish sarmonov nodirbek o’tkir o’g’li suv omboridagi inshootlar bo’g’ini. minorasiz va tunnelli suv chikazgichlar mavzu 06 gidrotexnika inshootlariga kirish fan: * suv chiqargich turini tanlash minorasiz suv chiqargichlar r е j a : tunnelli suv chiqargichlar suv chiqargichlar hisoblari 1. minorasiz suv chiqargichlar minorasiz suv chiqargich: 1-kirish kallagi; 2-bosimli quvur; 3-zatvor kamerasi; 4- tutashtiruvchi uchastka; 5- bosimsiz quvur; 6-ekspluatatsiya qilish galereyasi. 2.tunnelli suv chiqargichlar tunnelli minorali suv chiqargich: 1-yassi zatvor; 2-ko’tarish mexanizmi; 3-havo yuboruvchi qurilma; 4-segmentli zatvor tunnelli shaxtali suv chiqargich: 1-zatvor; 2-panjara; 3-chig’ir; 4-ko’tarish mexanizmlari uchun xona; 5-shaxta; 6- drosselli zatvor. 3. suv chiqargich turini tanlash u yoki bu turdagi suv chiqargich turi quyidagilarni hisobga olib tanlanadi: 1) hisobiy sarf; 2) to’g’on turi va balandligi; 3) qurilish ishlarini tashkil qilishning umumiy sxemasi; 4) ekspluatatsiya talablari; 5) texnik-iqtisodiy ko’rsatgichlar va inshoot sinfi. 4. suv chiqargichlar hisoblari gidravlik hisoblar. …

da quvur kesimi aniqlanadi. agar quvur diametri berilgan bo’lsa, berilgan suv sarfini o’tkazish uchun zarur bo’lgan farq aniqlanadi. filtratsiya hisoblari. suv chiqargichlar joylashgan filtratsiya oqimining xarakteri qaralayotgan tekislikda yoki to’g’onda rejalshtirilgan filtratsiya masalalari bo’yicha belgilanib, iii-bo’limda bayon etilgan uslublardan foydalaniladi. filtratsiya hisoblari natijalari quvurga, galereyaga va tunnel qoplamasiga ta’sir etuvchi suvning gidrostatik bosimini, quvur bo’yicha filtratsiya oqimi giradientlarini aniqlash va ko’zda tutilgan filtratsiya oqimini drenajlashtirish tadbirlarini baholash uchun foydalaniladi. statik hisob. bosimli metall va temir-betonli quvurlar hamda bosimsiz galereyalar ularga bir vaqtning o’zida turli xil yuklamalardan hosil bo’lgan eng noqulay yig’indi kuchlar ta’sir etgan holat uchun hisoblanadi. galereyaning ko’ndalang kesimlarida va ostki plita qalinligi ning sezilarli qiymatlarida plitaning elastiklik egilishini inobatga olmasa ham bo’ladi. bunday holatda galereyaning yuqori qismini hisobi, bizga ma’lum bo’lgan usullardan biri, tovonga qattiq mahkamlangan gumbaz ko’rinishida amalga oshiriladi. agar plitaning qalinligi gumbazning pastki qismi qalinligi bilan bir xil o’lchamda bo’lsa galereyani yopiq kontur sifatida qarab, hisoblarda …

ka inshootlari. 2-jild. toshkent, iktisod-moliya, 2009. 3. розанов н.п., бочкарёв я.в., лапшенков в.с., журавлёв г.и., каганов г.м., румянцев и.с. «гидротехнические сооружения», под ред. н.п. розанова - м.агропромиздат, 1985. 4. хусанхужаев з.х. “гидротехника иншоотлари”. ўқитувчи-наширёти, т.1968 5. хусанхужаев з.х. “сув омборидаги гидротехника иншоотлари”. ўқитувчи, тошкент. 1986. 6. бакиев м.р., янгиев а.а., кодиров о, “гидротехника иншоотлари”. фан. тошкент. 2002. 7. волков и.м., кононенко п.ф., федичкин и.к. “гидротехнические сооружения” м: колос, 1968 8. бакиев м.р., м-г.а.кодирова, ибраймов а. “гидротехника иншоотлари” фанидан курс лойихалари ва амалий машғулотларни бажариш бўйича методик кўрсатма. 1,2 қисмлар. т.,2009. 9. бакиев м.р., кириллова е.и., коххоров ў. “гидротехника иншоотлари” фанидан лабаратория ишларини бажариш бўйича методик кўрсатма. т.,2007. e'tibоringiz uchun rahmat!  + 99899 120 65 64  snunodir@mail.ru + 998991206564 sarmonov nodirbek o’tkir o’g’li irrigatsiya va melioratsiya *

suv omboridagi inshootlar bo’g’ini. minorasiz va tunnelli suv chiqazgichlar - Page 4

suv omboridagi inshootlar bo’g’ini. minorasiz va tunnelli suv chiqazgichlar - Page 5
